SWC-WH Uden Flex Welding Type Universalkobling

SWC-WH Uden Flex Welding Type Universalkobling

Raydafons SWC-WH Without Flex Welding Type Universal Coupling ikke-elastiske svejsede universalkoblinger anvender svejsede forbindelser for at sikre pålidelig transmission, hvilket gør dem til et pålideligt valg til højbelastningsanvendelser som metallurgisk udstyr og minedriftsudstyr. Vi er en fysisk koblingsproducent i Kina. Som en pålidelig producent tilbyder vi en stabil forsyning og kan skræddersy detaljer til dit udstyrs specifikationer. For prisoplysninger, kontakt os venligst direkte.
Svejset åg · Intet Flex Element · OEM Klar

SWC-WH Uden Flex Svejsetype Universalkobling tilKraftige drivaksler

En stiv kardankobling af svejsetypen bygget til valseværker, kraner, minedrift og metallurgiske drev. Svejset åg fjerner løsgørelse af bolteforbindelser. Præcisionsnålelejer holder friktionen lav. Boring 100–550 mm, drejningsmoment op til 710 kN·m, 35CrMo legeret stål, ISO 9001 produktion i Ningbo, Kina.

Bore100 – 550 mm
Nominelt drejningsmoment1,25 – 710 kN·m
Foldevinkel15° – 25°
Materiale35CrMo stål
MOQ1 stk
Ledetid15-30 dage

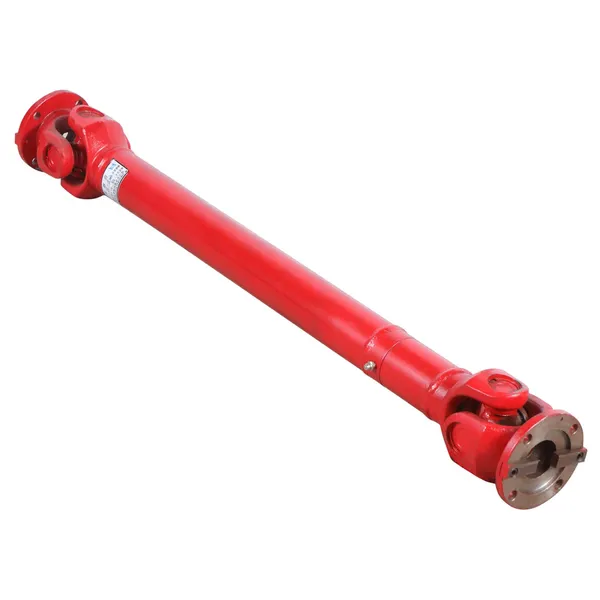

SWC-WH without flex welding type universal coupling welded yoke product photo

01Hvad er en SWC-WH uden Flex Welding Type Universal Kobling?

SWC-WH er enstiv kardanledskoblingder overfører drejningsmoment gennem et svejset åg og et centralt kryds, der kører på præcisionsnålelejer. I modsætning til flex-type koblinger indeholder denintet elastisk element, så der er ingen gummi, ingen fjederpakke og intet kompenserende flexelement, der kan slides. Det gør det til det foretrukne valg, når drevet kræver dethøjt drejningsmoment, høj stødmodstand og lang levetidfrem for torsionsdæmpning.

Det svejste åg er den vigtigste forskel fra design med boltet åg. Under kontinuerlige vibrationer kan boltede samlinger løsne sig, hvilket forårsager gnav, tilbageslag og til sidst svigt. Svejsning fjerner den fejltilstand helt. For indkøbereuniversalkoblinger til industrielle drivaksler, betyder dette færre vedligeholdelsesstop og lavere samlede ejeromkostninger i hele koblingens levetid.

Hvis din applikation har brug for vridningsoverensstemmelse i stedet for stivhed, skal du sammenligne den medSWC-BH standard flex svejsetypeeller det lange spændSWC-CH lang flex svejsetype, som tilføjer et fleksibelt element mellem de to åg.

02SWC-WH Tekniske specifikationer: Boring, drejningsmoment og fejljusteringsområde

Tabellen nedenfor viser alle standardstørrelser i SWC-WH-serien. Brug den til at matche din akseldiameter, påkrævet nominelt drejningsmoment og tilgængelig installationslængde, før du anmoder om et tilbud. Brugerdefinerede boringer, kilespor og længder er tilgængelige på forespørgsel.

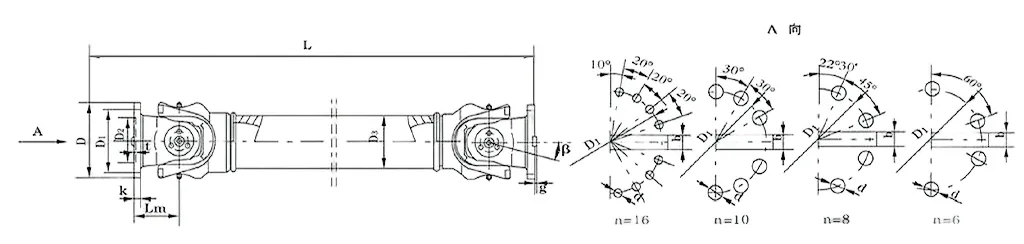

SWC-WH Uden Flex Welding Type Universal Kobling — Fuld størrelsesskema
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inerti (kg·m²) Vægt (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Kun kantet

SWC-WH kompenserer vinkelforskydning op til 15°–25°. For aksial vandring skal den parres med en glidende spline-aksel.

Momentvalg

Anvend en servicefaktor på 1,5–2,5 på nominelt drejningsmoment afhængigt af stødniveau og driftscyklus.

Bore Matching

Standard D1 js11 / D2 H7 boringer anført ovenfor. Brugerdefinerede trin- eller splinesboringer fås.

Flange alternativ

Hvis din aksel bruger en flangegrænseflade, seSWC-WF flangetypei samme serie.

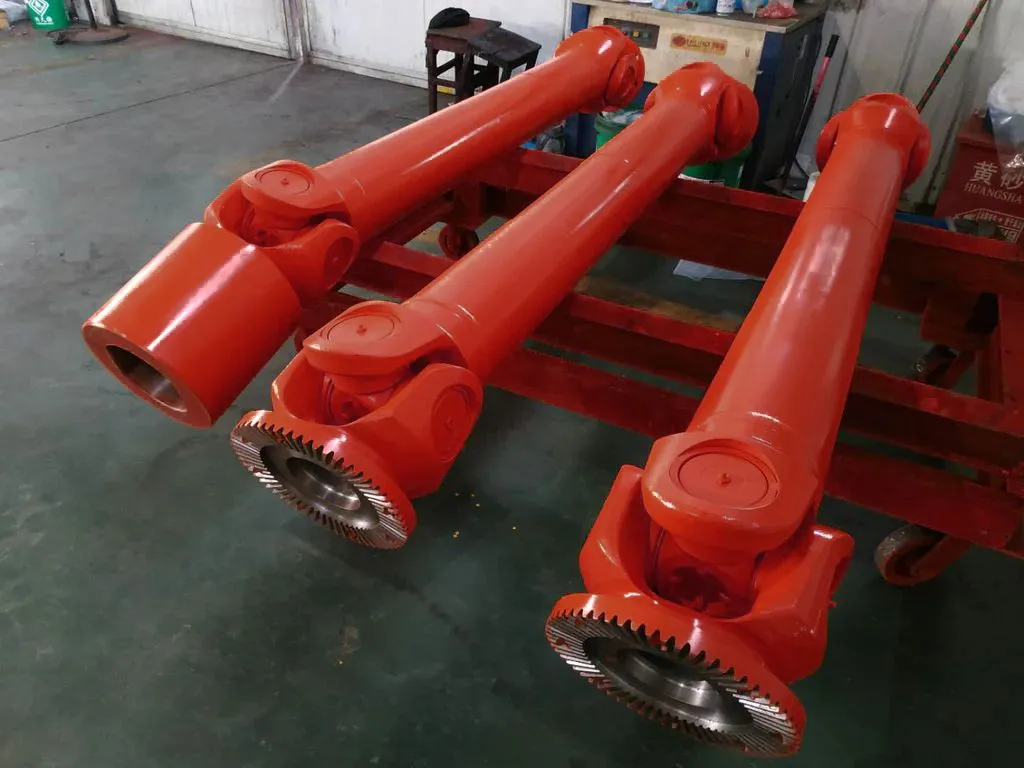

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Hvorfor købere specificerer svejsede gaffelkoblinger til kraftige maskiner

Indkøbsingeniører vælger SWC-WH af tre kommercielle årsager:lavere nedetid, færre udskiftningscyklusser og lavere samlede omkostninger pr. driftstime.

  • Ingen løsnede bolteforbindelser.Det svejste åg fjerner den vibrationsløsende fejltilstand, der forkorter levetiden af ​​boltede ågkoblinger i valseværker og knusere.
  • Høj momenttæthed.Op til 710 kN·m nominelt drejningsmoment i en kompakt konvolut, der dækker de fleste tunge drivakselopgaver.
  • Præcisions nålelejer.Lav friktion, høj effektivitet og et langt smøreinterval reducerer vedligeholdelsesarbejdet.
  • 35CrMo legeret stål.Varmebehandlet for slid, træthed og stødbestandighed i minedrift, metallurgi og marine miljøer.
  • Bred vinkeltolerance.15°–25° kompensation reducerer tilpasningsomkostningerne under installationen.
  • Brugbart design.Udskiftelige sliddele forlænger koblingens økonomiske levetid ud over en enkelt udskiftningscyklus.

04Hvor SWC-WH-koblinger bruges: Anvendelser og industrier

SWC-WH er specificeret overalt, hvor en stiv kobling med højt drejningsmoment skal overleve vedvarende stød og vibrationer. Typiske installationer omfatter:

Stålvalseværker Metallurgiske linier Løftekraner Havnehejsemaskiner Minetransportører Knusere og borerigge Marine fremdrift Dækmaskineri Cement- og papirdrev Kraftige prøvebænke Vedvarende energidrev Kemiske proceslinjer

Hvis dit drev også kræver aksial forskydning eller torsionsoverensstemmelse, skal du gennemgå det fuldeuniversal koblingsområdeeller alternativetgearkoblingsseriefør du specificerer.

05Brugerdefinerede SWC-WH-koblinger: OEM, Private Label og tegningsbaseret produktion

Raydafon er enOEM universalkoblingsproducent, ikke et handelsselskab. Tilpasning håndteres i vores egen ISO 9001-facilitet i Ningbo, Kina.

Bore & Keyway

D1 js11, D2 H7 eller tilpasset tolerance. Parallel nøgle, spline eller shrink-disc interface.

Flange mønster

Boltcirkel, pilotdiameter og boltantal matcher din tilhørende flangetegning.

Længde & Balance

Lmin og forlængede længder. Dynamiske balancegrader til højhastighedsaksler.

Belægning & Mærkning

Maling, sort oxid, zinkbelægning. Private label navneskilt og mærkning.

Send en PDF-, DWG-, DXF- eller STEP-tegning med dine akseldimensioner og driftscyklus. Vores ingeniører returnerer en størrelsesanbefaling og et tilbud inden for 24 timer.

06Kvalitetskontrol, certificeringer og 12-måneders garanti

Hver SWC-WH kobling passerer en dokumenteret inspektionsrute før forsendelse. Dette er bevissporet, som oversøiske købere stoler på for leverandørgodkendelse og indgående inspektion.

  • ISO 9001 certificeret fremstillingsproces
  • Indgående stålverifikation og varmebehandlingsoptegnelser
  • Dimensionel inspektionsrapport for boring, kilespor og Lmin
  • Svejseinspektion på ågsamlingen
  • Lejepasning og rotationstest før pakning
  • 12 måneders begrænset garanti mod fabrikationsfejl

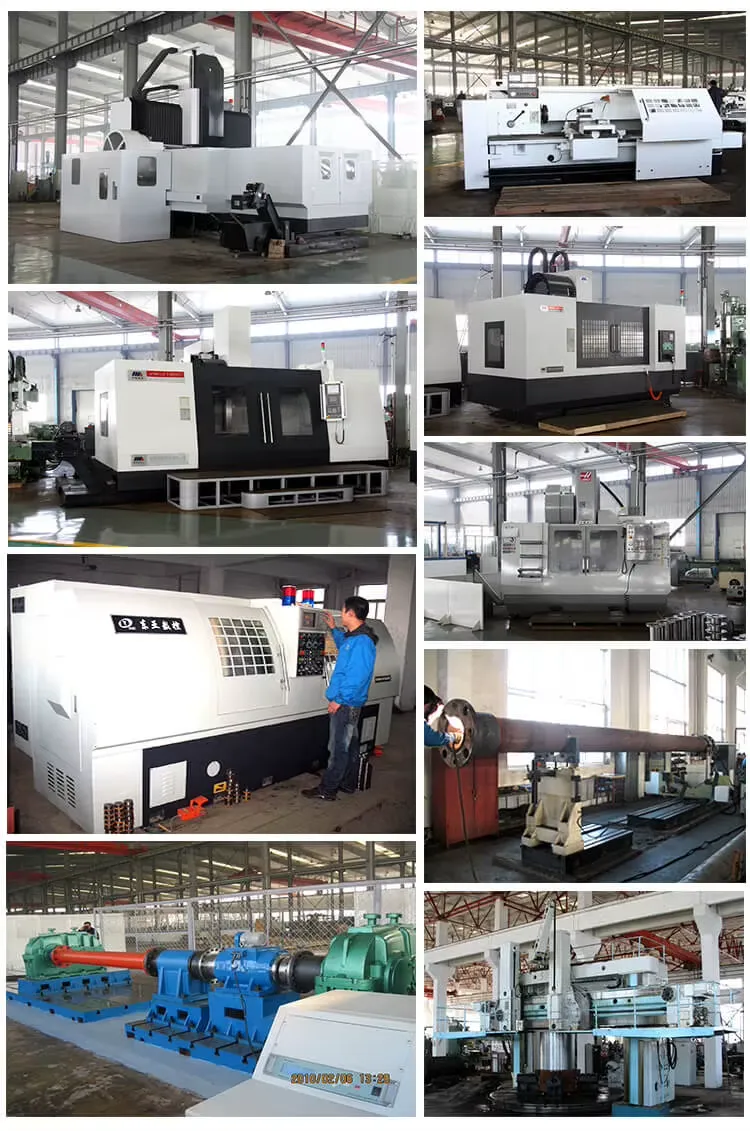

Raydafon universal coupling manufacturing workshop Ningbo China

07Sådan bestiller du: MOQ, leveringstid, pakning og forsendelse

MOQ

1 stk til standardstørrelser. Mængdepris fra 50 stk.

Ledetid

15-30 dage efter trækningsbekræftelse og depositum.

Pakning

Trækasse, VCI anti-rust film, tørremiddel, specialfremstillet palle til store størrelser.

Forsendelse

Hav, luft eller ekspres. EXW / FOB / CIF / DDP vilkår tilgængelige.

Dokumenter

CI, PL, CO, Form A/E, materialecertifikat, dimensionsrapport.

Betaling

T/T, L/C ved syne og andre vilkår kan forhandles for gentagne købere.

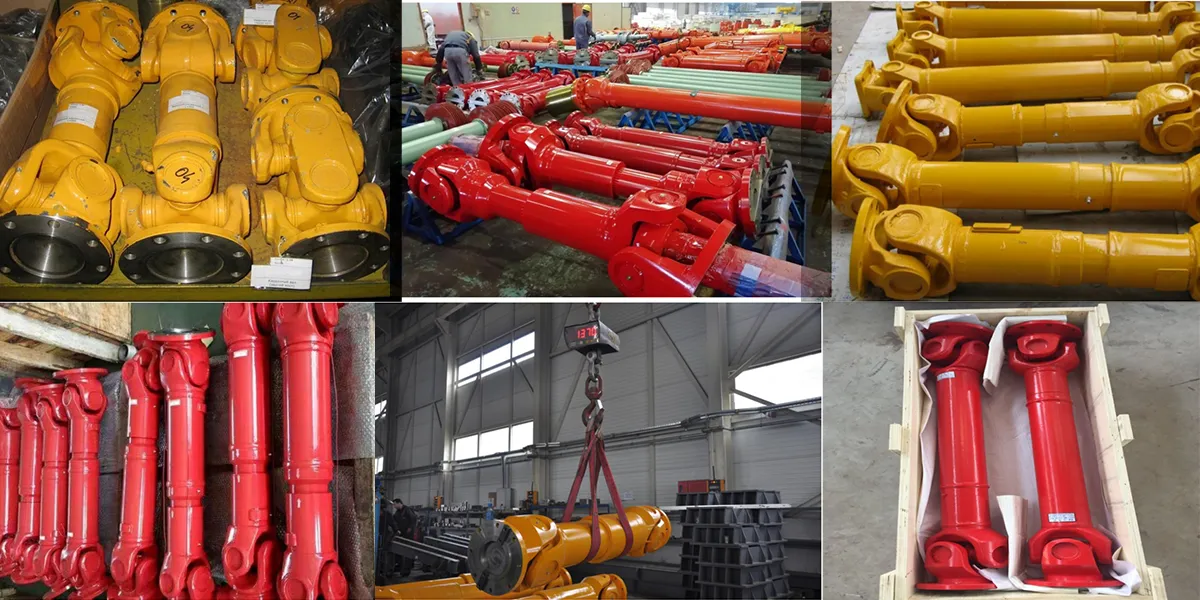

SWC-WH universal coupling inspection and assembly line

08SWC-WH Universalkobling Køber FAQ

Hvad betyder "uden flexsvejsetype" på SWC-WH koblingen?

Det betyder, at koblingen ikke har noget elastisk eller fleksibelt element i drejningsmomentbanen, og åget er forbundet ved svejsning i stedet for boltning. Dette fjerner løsgørelse af boltforbindelser under vibrationer og øger den strukturelle stivhed. Det er det rigtige valg til drev med højt drejningsmoment og højstød, hvor et fleksibelt element ikke er påkrævet.

Hvad er drejningsmoment- og boreområdet for SWC-WH-serien?

Gyrationsdiameter 100–550 mm, nominelt drejningsmoment 1,25–710 kN·m, udmattelsesmoment 0,63–355 kN·m, standardboring D1 57–426 mm. Brugerdefinerede boringer og trindelte aksler er tilgængelige.

Hvilket materiale og lejer bruges?

Åg og flanger er varmebehandlet 35CrMo legeret stål. Tværtappen kører på præcisionsnålelejer for at reducere friktionen og forlænge levetiden under kontinuerlig industriel brug.

Hvad er den maksimale forskydningsvinkel?

Afhængigt af størrelse, 15° til 25° vinkelforskydning. SWC-WH kompenserer ikke for aksial forskydning - par den med en glidende spline eller teleskopisk aksel, hvis der er aksial vandring.

Tilbyder du OEM eller brugerdefinerede SWC-WH koblinger?

Ja. Vi tilpasser boring, kilespor, flangemønster, længde, balancegrad, overfladebehandling og navneskilt. Send en PDF-, DWG-, DXF- eller STEP-tegning og vi giver et tilbud inden for 24 timer.

Hvad er MOQ, leveringstid og garanti?

MOQ 1 stk til standardstørrelser. Leveringstid 15-30 dage afhængig af størrelse og tilpasning. 12 måneders begrænset garanti mod fabrikationsfejl.

Hvordan vælger jeg den korrekte SWC-WH-størrelse til min drivaksel?

Angiv nominelt drejningsmoment, spidsmoment, hastighed, akseldiametre, fejljusteringsvinkel og driftscyklus. Vores ingeniører vil anbefale størrelsen med den korrekte servicefaktor. Du kan også gennemgå den fuldeuniversal kobling valg guidefør du kontakter os.

Kan jeg få en prøve, før jeg afgiver en masseordre?

Ja. Prøveordrer accepteres for standardstørrelser. Prøveomkostninger og fragt er angivet separat og kan krediteres mod den første masseordre.
