Raydafon støber specialfremstillede spiralformede plastgear i POM og nylon på sin egen fabrik i Ningbo, Kina. Standardværktøj dækker modul M0.1–M2.0, boringer fra Ø1,40 mm til Ø3,05 mm, udvendige diametre Ø10–Ø50 mm (op til Ø120 mm på specialværktøj) og fladebredder 2,0–10,0 mm, med et arbejdstemperaturområde på -30 °C til +100 °C. Fordi tandformen er produceret i sprøjtestøbeformen i stedet for at blive skåret, forbliver skruevinklen og profilen konsistente over hele batchen, og gearene kører selvsmørende og støjsvage - målt støj er omkring 20 % lavere end tilsvarende cylindriske drev i samme applikation. Glasfyldte kvaliteter er tilgængelige, hvor der er behov for højere drejningsmoment eller stivhed, og bearbejdede plast- eller metalgear er tilbudt, hvor støbt plast ikke kan opfylde pligten. Send din tegning eller prøvedetaljer for et værktøjstjek og tilbud inden for 24 timer.

Plastic Spiral Gear — POM & Nylon, M0.1 til M2.0

Sprøjtestøbte spiralformede gear til små drev, der kræver stille kørsel, ingen smøring og lav vægt. Standardværktøj dækker modulerne M0.1–M2.0, boringer fra Ø1.40 til Ø3.05 mm, udvendige diametre Ø10–Ø50 mm og fladebredder 2.0–10.0 mm, med støbt tandgeometri i stedet for skårne tænder – så tand-til-tand-konsistensen holder på tværs af partiet.

  • M0.1–M2.0Standard modulsortiment
  • Ø1,40–3,05Standard boringområde
  • Ø10–50Ydre diameterområde (mm)
  • -30 til +100Arbejdstemperatur (°C)

Plastic Spiral Gear Producent i Kina — Custom POM & Nylon Spiral Gears

Raydafon støber spiralformede tandhjul i plast på sin egen fabrik i Ningbo, Kina, til OEM'er, der har brug for et støjsvagt, selvsmørende gear frem for et afskåret stål. Tandhjulstænderne er dannet i sprøjtestøbeformen, så spiralvinklen, profilen og borepositionen fastgøres af værktøjet i stedet for ved et senere bearbejdningstrin - hvilket er grunden til, at batch-til-batch-tandformen forbliver ensartet, og hvorfor enhedsomkostningerne falder, når værktøjet kører. Typiske købere er små maskinbyggere, producenter af medicinsk udstyr og laboratorieudstyr, apparat- og pumpeproducenter og enhver, der udskifter et smurt metalgearpar med et vedligeholdelsesfrit plastik.

Standardværktøj er den hurtigste og billigste vej: send modulet, tandantal, skruevinkel, boring og fladebredde, og hvis formen findes, citerer vi fra lagerværktøj. Hvor geometrien er ny, bygger vi værktøjet og støber efter din tegning. Relaterede produkter fra samme værksted omfatterspiralformet gearrække i metal for højere drejningsmoment, det fuldeplastik gearlinje i spore, orm og indre former, ogcylindriske tandhjulhvis dit drev ikke har brug for spiralformet overlap.

Specifikationer

  • ProdukttypeSpiralformet gear (sprøjtestøbt)
  • Standard modulM0.1 – M2.0
  • MaterialePolyacetal (POM) / Nylon, glasfyldte kvaliteter på forespørgsel
  • Standard boringØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Udvendig diameterØ10,0 – Ø50,0 mm, op til Ø120 mm på specialværktøj
  • Ansigtsbredde (L)2,0 – 10,0 mm
  • Arbejdstemperatur−30 °C til +100 °C
  • SmøringSelvsmørende, der kræves ikke fedt ved normal brug
  • TilpasningModul til M3.0, tandantal, helixvinkel, boring, nav, kilegang, farve

Standard specifikation. Boring, ydre diameter og fladebredde er fleksible inden for de viste områder - fortæl os de værdier, du har brug for.

Type modul Materialee Bore Udvendig diameter Ansigtsbredde (L)
Spiralformet gear M0.1 – M2.0 Polyacetal (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (fleksibel) Ø10,0 – Ø50,0 mm (fleksibel) 2,0 – 10,0 mm (fleksibel)

Tolerance og kapacitet:støbte plastgear har et bredere tolerancebånd end skåret metalgear, og de nøjagtige tal afhænger af modul, vægtykkelse og materialekvalitet. Angiv venligst den spild- og centerafstandstolerance, som din samling har brug for i tilbudsfasen - vi vil bekræfte, hvad værktøjet kan holde, eller anbefale et skåret gear, hvis plastik ikke kan opfylde det.

POM eller Nylon: Valg af det rigtige materiale

Polyacetal (POM)

Standardvalget for små præcisionsgear. Lav friktion, høj stivhed og meget stabile dimensioner under fugt, hvilket holder centerafstand og tilbageslag forudsigeligt. Bedst til kontinuerligt kørende drev og til samlinger, hvor gearet skal holde tolerance over måneder.

Nylon (PA)

Hårdere og mere slagtolerant end POM, med bedre dæmpning af stød og vibrationer, men den absorberer fugt og ændrer dimension en smule med fugt. Velegnet til intermitterende, stødbelastede eller højvibrerende drev frem for snæver tolerancepositionering.

Glasfyldte kvaliteter

Tilføjelse af glasfiber øger styrke og stivhed for højere drejningsmoment og forbedrer krybemodstanden ved forhøjet temperatur, men øger formslid og reducerer den naturlige dæmpning lidt. Vi rådgiver om karakter og forventet levetid for din opgave.

Hvis dit drejningsmomentkrav er ud over, hvad støbt plastik kan bære, er det ærlige svar et skåret gear - se vorescylindrisk gearog spiralformet gearserie i metal. Vi vil hellere citere den rigtige del end at sælge et plastik gear, der fejler i service.

Produktdetaljer

Billederne nedenfor viser vores støbte plastikspiralformede tandhjul: tandform, nav og boringsfinish og det samlede gearsæt.

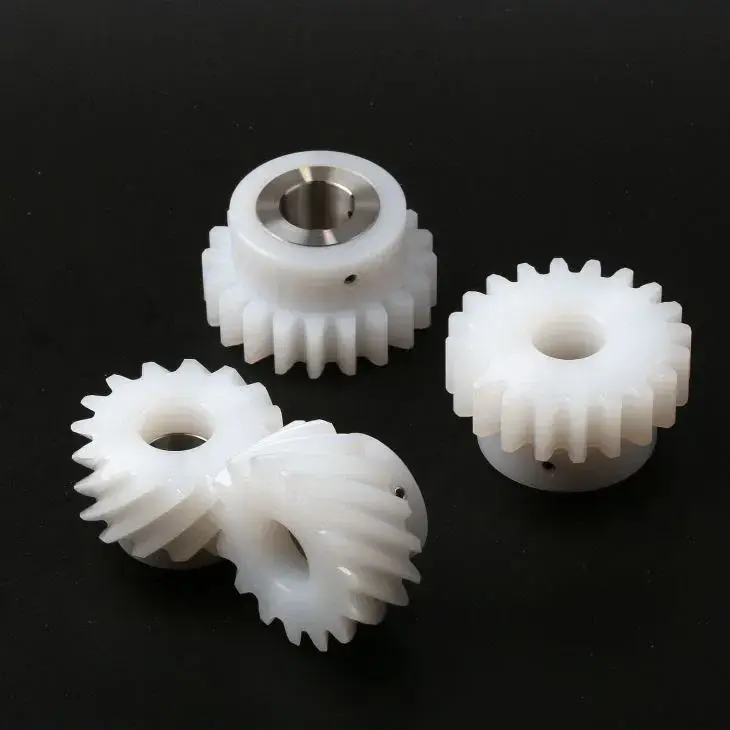

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Støbt spiralformet tandhjul af plast — spiralvinkel, tandform og færdig boring.

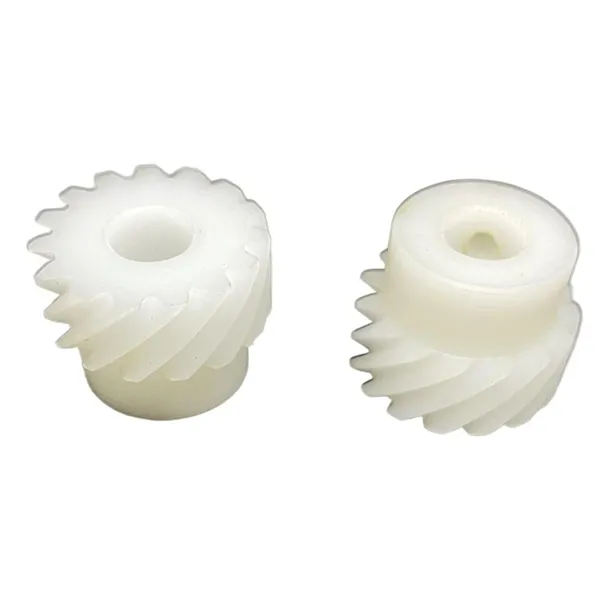

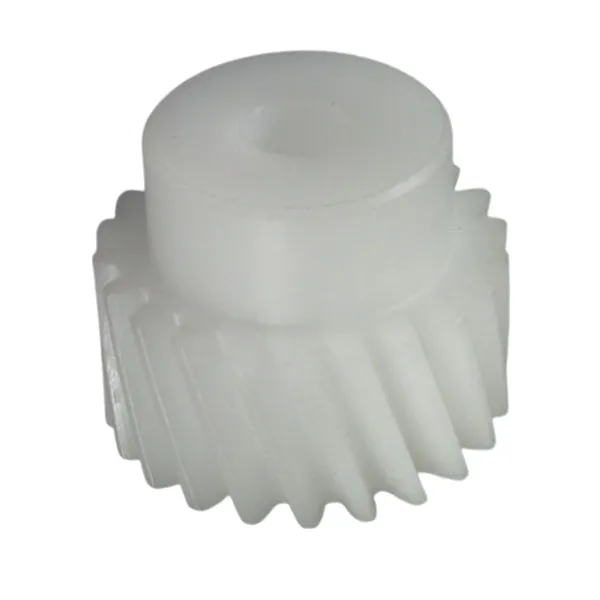

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Standard POM skrueformet gear med nav og præcisionsboring.

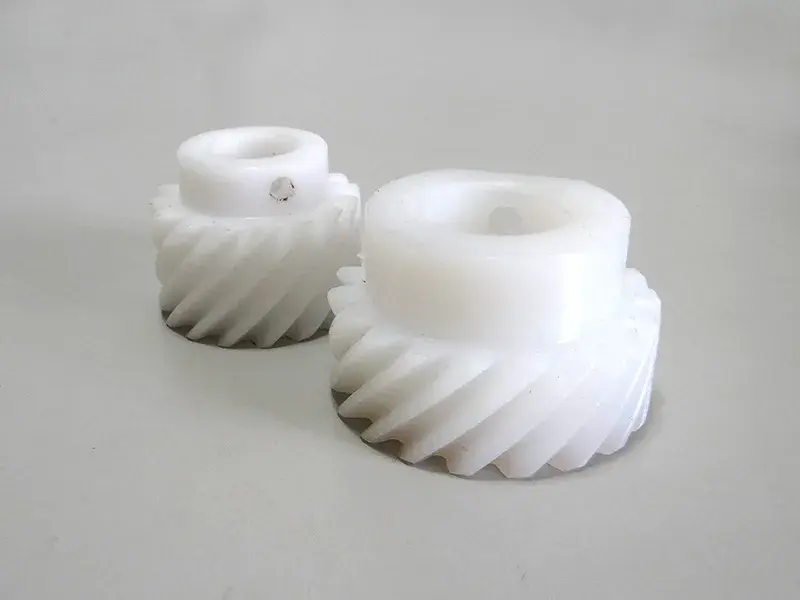

Plastic helical gear set assembled in a small drive application
Spiralformet tandhjulssæt i plast samlet i et lille drev.

Vigtige fordele

  1. 01

    Selvsmørende

    POM og nylon løber mod hinanden eller mod stål uden olie- eller fedtfilm, så en gearkasse, der tidligere havde brug for et smørekammer, tætninger og et serviceinterval, kan bygges vedligeholdelsesfrit.

  2. 02

    Stille transmission

    Helix-overlapningen af ​​en spiralformet tand griber gradvist ind i stedet for med et enkelt slag, og selve polymeren dæmper vibrationer - målt støj på vores tandhjul er omkring 20 % under tilsvarende cylindriske drev i samme applikation.

  3. 03

    Lavere frem- og tilbagegående vægt

    Støbt plast er langt lettere end stål eller messing, hvilket skærer inertien af ​​de drevne dele. Det betyder noget i håndværktøj, bærbare instrumenter, små positioneringsmekanismer og andre vægtfølsomme produkter.

  4. 04

    Korrosions- og kemikaliebestandighed

    Teknisk plast ruster ikke og modstår de fleste syrer, alkalier, rengøringsmidler og rengøringsmidler, der kommer i kontakt med fødevarer, så gearet kan køre i fugtige, nedvaskede eller mildt ætsende miljøer, hvor et metalgear ville have brug for plettering.

  5. 05

    Konsekvent støbt geometri

    Tandformen kommer fra støbeformens hulrum, så hver del i partiet er i det væsentlige identisk - ingen skæreslidafdrift, ingen løb-til-løb profilvariation og meget mindre inspektionsindsats for dig.

  6. 06

    Fabriks-direkte pris

    Værktøj, støbning og inspektion foregår alt sammen under ét tag, uden handelsmargin imellem. Enhedsprisen er drevet af værktøjsstadiet, ikke af et mellemlag.

Hvordan et spiralformet gear overfører moment

Et cylindrisk tandhjuls tænder møder de parrende tænder på én gang. Et spiralformet tandhjuls tænder er sat i en vinkel i forhold til aksen, så kontakten begynder i den ene ende af tanden og fejer over til den anden, som en lynlås lukker. Belastningen opbygges derfor gradvist i stedet for at ankomme som et stød, hvilket er hovedårsagen til, at et spiralformet par kører jævnere og mere støjsvagt end et sporepar med samme hastighed og belastning.

Den anden effekt er belastningsdeling. Fordi flere tænder er i kontakt på et hvilket som helst tidspunkt langs den diagonale linje, er den kraft, der er nødvendig for at overføre et givet drejningsmoment, spredt over et større område af tandflanken, så det lokale kontakttryk er lavere og overfladeslid er langsommere. En enkelt plastiktand, der bærer hele belastningen, ville deformeres; et sæt tænder, der ikke deler det - og det er netop derfor, at spiralgeometri passer til relativt bløde materialer som POM og nylon.

Spiralformede tænder producerer også en aksial trykbelastning langs akslen, så lejerne eller trykskiverne på akslen skal kunne klare det. Det er det ene designpunkt, der er værd at tjekke, før du specificerer et spiralformet gear i stedet for et cylindrisk tandhjul: tandoverlapningen køber stilhed og belastningsdeling, men den giver en ekstra aksial kraft til resten af ​​samlingen.

Ansøgninger

  • Små gearmotorerStille reduktionstrin
  • Medicinsk og laboratorieudstyrRene, smørefrie drev
  • Mad og drikke udstyrNedvaskede, kemisk resistente dele
  • Kontor og husholdningsapparaterStøjsvag aktivering og timere
  • Auto tilbehørSpejle, sæder, låse, små aktuatorer
  • Instrumentering og robotterLette positioneringsdrev med lav inerti
  • Salgs- og dispenseringsmaskinerSelvsmørende mekanismer med lang levetid
  • Pumper og ventilerRustfri indvendig gearing

Hvis din ansøgning ikke er på listen, så send tegningen eller prøvedelen. I de fleste tilfælde kan vi bekræfte ud fra modulet, boringen og skruevinklen, om standardværktøj passer eller en ny form er nødvendig.

Ofte stillede spørgsmål om køber

  • Er disse tandhjul støbt eller bearbejdet af plastikstang?De er sprøjtestøbt i stålværktøj, hvilket er det, der holder tandgeometrien identisk på tværs af partiet og reducerer enhedsomkostningerne. Maskinbearbejdede plastgear er tilgængelige til prototyper og meget små volumener.
  • Hvad er det maksimale drejningsmoment et spiralformet plastgear kan bære?Det afhænger af modul, ansigtsbredde, tandantal og materialekvalitet, så vi offentliggør ikke en eneste figur. Send drejningsmoment, hastighed og driftscyklus, og vi vil anbefale et modul og materiale, eller fortælle dig, om pligten har brug for et metalgear i stedet for.
  • Skal jeg smøre gearet?Nej i normal tjeneste. POM og nylon er selvsmørende. Til højhastigheds- eller højbelastningskontinuerlig kørsel kan en lille mængde kompatibelt fedt forlænge levetiden, og vi vil sige det på tilbudsstadiet, hvis din pligt har brug for det.
  • Hvilke tolerancer kan du holde på boring og tandform?Støbte dele holder et bredere bånd end skåret tandhjul. Fortæl os, hvilken centerafstand og modspilstolerance din montage har brug for, og vi vil bekræfte, om værktøjet kan opfylde det, eller citere en bearbejdet del, hvis den ikke kan.
  • Hvad er værktøjsomkostningerne og leveringstiden for et tilpasset gear?Værktøjsomkostninger afhænger af modul, antal hulrum og gearstørrelse; større moduler og multi-cavity værktøjer koster mere. Når tegningen er godkendt, bekræfter vi værktøjets leveringstid og prøvetidsplan med tilbuddet, normalt inden for 24 timer efter modtagelse af tegningen.
  • Kan du matche en prøvedel, vi allerede bruger?Ja. Send en prøve eller en måltegning - modul, tandantal, skruevinkel, boring, fladebredde og materiale. Vi vil bekræfte, om det matcher eksisterende værktøj eller har brug for en ny støbeform, og citerer begge veje.

Relaterede produkter og yderligere læsning

Anmod om et tilbud på spiralgear i plast

Send din tegning eller prøvedetaljer - modul, tandantal, helixvinkel, boring, fladebredde, materiale og mængde. Vi bekræfter, om standardværktøj passer eller en ny form er påkrævet, og svarer med pris og leveringstid inden for 24 timer.

Send forespørgsel nu

* Angivne tal (støjreduktion, temperaturområde, modul- og boreområder) henviser til standardværktøj og normale driftsforhold. Bekræft venligst den endelige tegning og materialekarakter inden bestilling.
