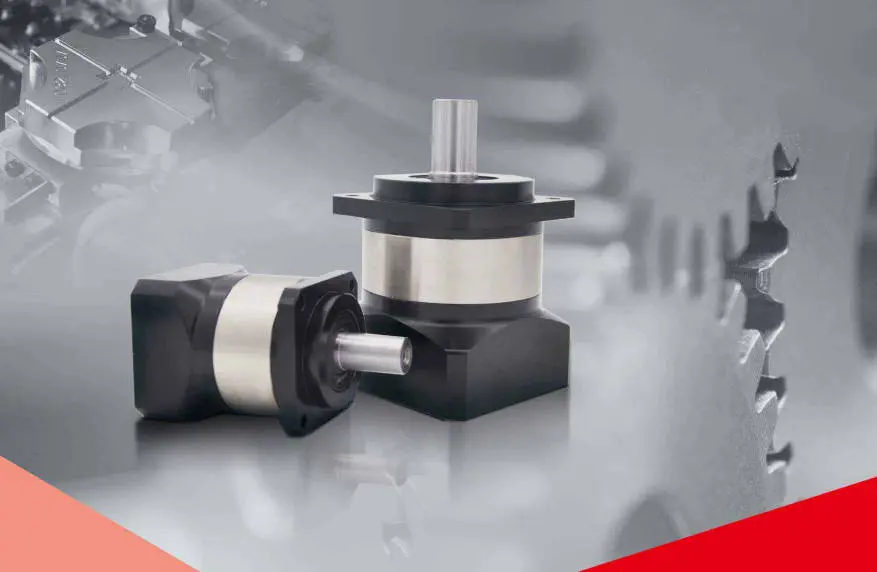

Planetarisk gearkasse

Raydafon, Kinas direkte levering af reduktion af høj kvalitet, som en pålidelig producent og leverandør, giver vi planetarisk reduktionsgrænser stabile ydelse, kompakt struktur og rimelig pris, der er egnet til automatiseringsudstyr, transmissionssystem med høj belastning og præcisionskontrol, for at imødekomme de indenlandske og udenlandske kunders indkøbsbehov til højt drejningsmoment, lang liv og høj effektivitet.

Raydafon Planetary Reducer vedtager højstyrke-legeringsstålstruktur, gearet er karburiseret og slukket og præcisionsjord, tandoverfladehårdheden når HRC60 ± 2, træthedsmodstanden er stærk, og belastningskapaciteten er meget højere end den traditionelle gearreduktionsmekanisme. Den interne tre-tands symmetriske meshing-design vedtages, transmissionseffektiviteten kan nå mere end 95%, operationen er stabil, støjen er lav, og drejningsmomentudgangen er ensartet. Det er især velegnet til servosystemer, elektriske cylindre, industrielle robotter, hjulet mobilchassis, transmissionslinjer og løftenheder osv., Som har høje krav til præcision og strømrespons.

RaydafonPlanetarisk gearkasseTilvejebringer en-trins, to-trins og tre-trins strukturelle kombinationer med hastighedsforhold, der dækker 3: 1 ~ 200: 1, og kan udvide valg af outputmoment og reduktionsforhold efter behov; Outputformularer inkluderer nøgleaksel, splineaksel, flangetype og tilpasset ikke-standardgrænseflade til at imødekomme installationskravene i forskellige udstyr. Alle produkter fra virksomheden har bestået dynamisk afbalanceringstest og koncentricitetstest for at sikre højhastighedsdrift uden at ryste og varme, hvilket forbedrer udstyrets samlede stabilitet.

De planetariske reduktionssteder, der er produceret af Raydafon, er blevet brugt i vid udstrækning i automatiserede samlebånd, emballeringsmaskiner, CNC -udstyr, transportudstyr, ingeniørcrawlerchassis, vindkraftstyringssystemer og andre felter. De har fremragende ydelse inden for holdbarhed, tilpasningsevne og pris konkurrenceevne og modtages godt af indenlandske og udenlandske kunder. Uanset om du er en integrator, en komplet maskinfabrikant eller en vedligeholdelsestjenesteudbyder, kan vi give dig omkostningseffektive transmissionsløsninger og stabil forsyningsstøtte.

Hvordan en planetarisk gearkasse fungerer

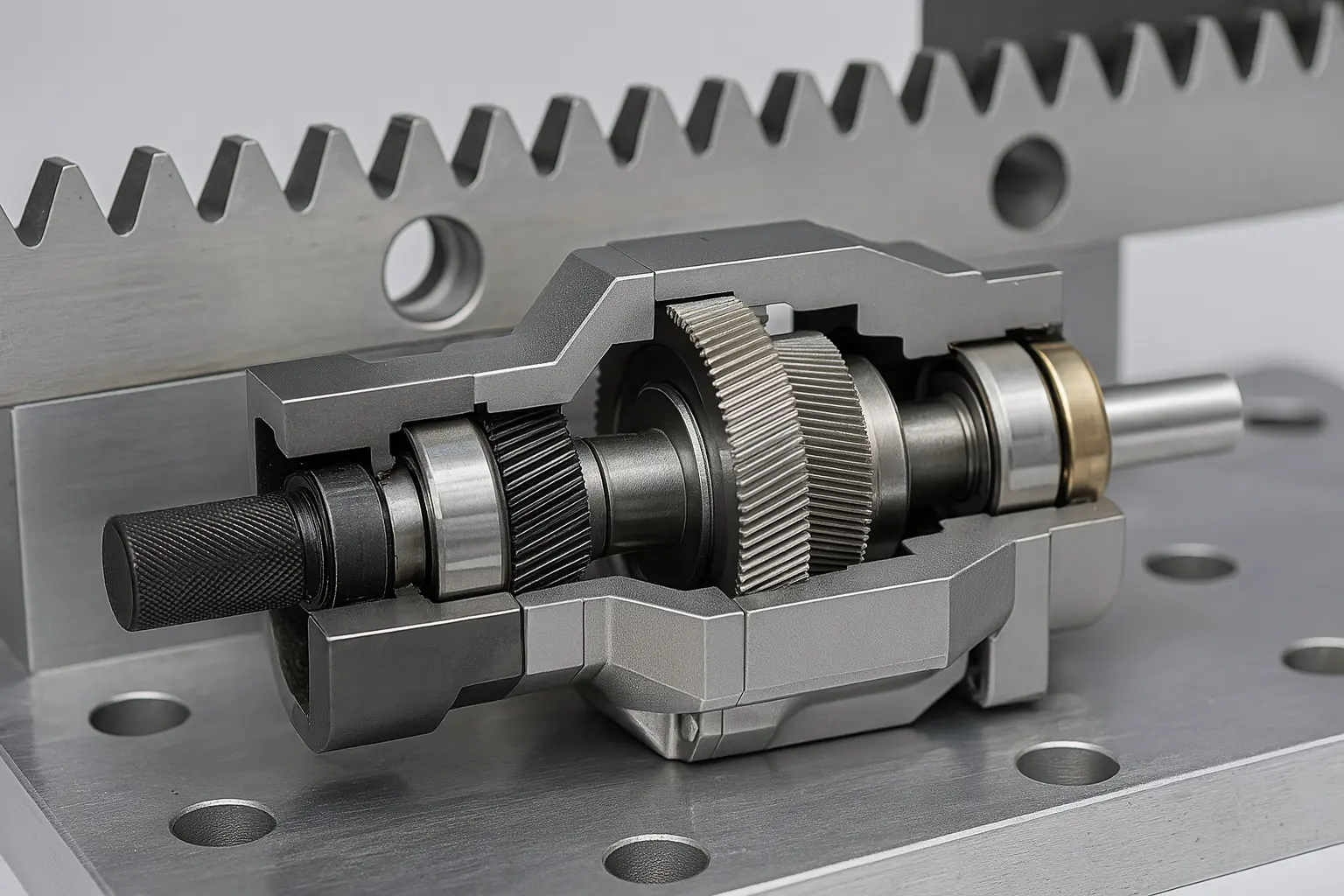

Den grundlæggende struktur af en planetarisk reduktion består af tre nøgledele: det centrale soludstyr (tandhjul ved inputenden), det planetariske gear, der roterer rundt om den, og den indre gearring pakket rundt på ydersiden. Strømmen overføres fra motoren, først kører soludstyret for at rotere, og derefter kører soludstyret flere planetariske gear til at rotere. Disse planetariske gear roterer, mens de drejer sig langs soludstyret, og overfører til sidst strømmen til udgangsakslen gennem planetbæreren fastgjort på dem.

Denne "multi-tandsmeshing" -metode gør det muligt at dele kraften mellem flere gear, som ikke kun har en jævn output og lav støj, men også har en stærkere bærende kapacitet end almindelige gearstrukturer. Raydafons planetariske reduktionsmænd kan udsende et højere drejningsmoment under de samme volumenbetingelser med en kompakt struktur, der er egnet til udstyr med begrænset installationsrum, men høje transmissionsydelse, såsom servosystemer, automatiserede robotarme, crawler drivmoduler, emballagemaskiner osv.

Transmissionsforholdet for en planetarisk reduktion afhænger af gearforholdet og antallet af trin. Generelt kan et enkelt fase nå ud til 310: 1, en to-trins kan udvides til 20100: 1, og endda en tre-trins kombination kan foretages for arbejdsvilkår, der kræver et større reduktionsforhold. Raydafon leverer standardhastighedsforholdsstruktur og understøtter tilpasset kaskade -kombination, indstilling af outputhastigheden og drejningsmomentområdet i henhold til kundens behov.

Fordi det interne planetariske udstyr konstant ændrer kraftpositionen under rotation, bærer gearet jævnt, og hele maskinen har en længere levetid. Derudover bruger vi hærdede legeringsstålhjul, præcisionslejer og lavt tilbageslagsenhedsstandarder, hvilket gør reduktionsmanden ikke kun stabil i output, men også høj i positioneringsnøjagtighed, egnet til gentagen start og stop, fremad og omvendt og lav inerti belastningsbetingelser.

De vigtigste fordele ved planetreduktionsreduktionsmidler er høj effektivitet, høj drejningsmomentdensitet, lille størrelse og god koncentricitetskontrol. Raydafon har modne løsninger i gearsætdesign, smøresystem, outputflange -matching osv., Som kan dække de faktiske behov i forskellige industrielle systemer. Hvis du evaluerer optimering af transmissionssystemet, kan vi hurtigt matche den relevante model- og strukturkombination i henhold til motorparametrene og belastningskrav, du leverer. Velkommen til at konsultere valget.

Sådan beregnes gearforholdet mellem planetarisk gearkasse

Når man bruger eller vælger en planetarisk reducer, er beregningen af transmissionsforholdet (reduktionsforhold) et grundlæggende og kritisk trin. Transmissionsforholdet bestemmer hastigheden og drejningsmomentet for udgangsakslen og har en direkte indflydelse på udstyrets driftseffektivitet og belastningsmatchning. Når man designer et planetarisk reduktionssystem, vil Raydafon matche den passende hastighedsforholdsstruktur i henhold til faktiske behov for at sikre stabil og effektiv anvendelse.

Formlen til beregning af transmissionsforholdet for en planetarisk reduktion er faktisk ikke kompliceret. Den mest almindelige struktur er, at soludstyret er aktivt, den indre ring er fast, og planetbæreren udsendes. Under denne struktur er formlen til beregning af transmissionsforholdet:

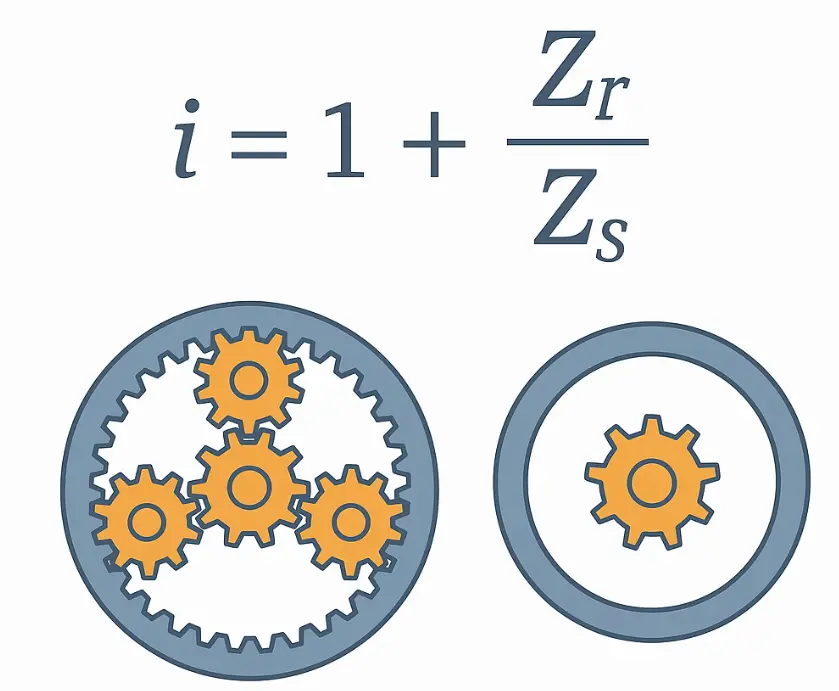

Transmissionsforhold i = 1 + (Zr / Zs)

Hvor:

ZR er antallet af tænder på den indre ring

Zs er antallet af tænder på soludstyret

For et simpelt eksempel: Hvis antallet af tænder på soludstyret er 20, og antallet af tænder på den indre ring er 60, er transmissionsforholdet:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Det vil sige, at motoren roterer 4 gange, udgangsakslen roterer 1 gang, og reduktionsforholdet er 4: 1.

I de planetariske reduktionsmænd designet af Raydafon dækker det almindeligt anvendte transmissionsforhold en rækkevidde på 3: 1 til 100: 1, som opnås gennem en kombination af enkelttrins, to-trins strukturer.

Enkelt-trins struktur normalt er hastighedsforholdet 3 ~ 10

To-trins strukturhastighedsforhold er 15 ~ 100

Tre-trins struktur, der er egnet til tungbelastning med lav hastighed, der kræver et større reduktionsforhold

Ud over at beregne hastighedsforholdet er det også vigtigt at bemærke, at planetariske grupper på forskellige niveauer vil overlejre intern friktion, hvilket vil have en lille indflydelse på effektiviteten. Under den forudsætning, at hastighedsforholdet tillader, kan du prøve at vælge en mere effektiv kombination på lavt niveau.

Raydafon kan anbefale et rimeligt transmissionsforhold og strukturelt niveau baseret på motorhastigheden, outputhastighedskrav, belastningsmoment og andre data leveret af kunden, og give parametertegninger og udvælgelsesforslag til at hjælpe dig med at undgå fejl i det tidlige fase af udvælgelse og sikre pålidelig drift af udstyret. Hvis du er usikker på beregningen af transmissionsforholdet, kan du også kontakte os direkte, og vi hjælper med at beregne og matche den relevante model.
