PGA Series Auger Drive Planetary Gearkasse til Feed Mixer
  • PGA Series Auger Drive Planetary Gearkasse til Feed MixerPGA Series Auger Drive Planetary Gearkasse til Feed Mixer
  • PGA Series Auger Drive Planetary Gearkasse til Feed MixerPGA Series Auger Drive Planetary Gearkasse til Feed Mixer

PGA Series Auger Drive Planetary Gearkasse til Feed Mixer

PGA-seriens snegledrevne planetgearkasser er bygget til TMR foderblandere og foderautomater drevet fra en 540 rpm traktor PTO. Kontinuerligt drejningsmoment løber fra 3.810 N·m (PGA-502) til 42.000 N·m (PGA-4203/4204), med forhold fra 11,1:1 til 662,8:1 og standard 1"3/8 Z6 eller 1"3/4 Z20 input splines. Tandhjul og aksler er af højstyrkelegeret stål, gaskarbureret til ca. HRC58 tand-overflade hårdhed; støbejernshuset i ét stykke bruger dobbelt tætning til IP65 til støv, gylle og afvaskning. Fremstillet af Raydafon i sit eget ISO 9001-værksted i Ningbo, Kina, til OEM-mixerbyggere og som erstatningsenhed for gårde og forhandlere. Brugerdefinerede forhold, udgangsflanger og monteringsflader lavet efter tegning. Send din mixermodel eller tegning for et bekræftet valg og tilbud inden for 24 timer.

PGA Series Auger Drive Planetary Gearkasse til Feed Mixer

En 540 rpm PTO-drevet planetreduktion til TMR-blandere og foderautomater, der leverer 3.810–42.000 N·m kontinuerligt drejningsmoment med forhold fra 11,1:1 til 662,8:1. Støbejernshus, gear i karboniseret legeret stål, dobbelt tætning og IP65-beskyttelse til dagligt arbejde i støv, mudder og udvaskning.

  • 3.810-42.000Kontinuerligt drejningsmoment (N·m)
  • 11.1:1-662.8:1Tilgængelige forhold
  • 540 rpmNominel indgangshastighed
  • IP65Støv- og vandbeskyttelse

PGA-serien snegledrevne planetgearkasse til foderblandere og TMR-vogne

PGA-serien er sneglens drivenhed, der sidder mellem traktorens PTO og blandeskruen på en foderblander. En 540 rpm input fra traktoren reduceres gennem et planetarisk trin til den lave rotation med højt drejningsmoment, som sneglen skal bruge for at løfte og folde ensilage, hø og kraftfoder uden at gå i stå. Fordi belastningsvejen er delt på tværs af flere planetgear, forbliver drevet kompakt nok til at boltes fast på mixerens front- eller sideplade, mens det stadig producerer et kontinuerligt drejningsmoment fra 3.810 N·m på den mindste model til 42.000 N·m på den største.

Raydafon bygger PGA-serien på sit eget værksted i Ningbo, Kina, under et ISO 9001-kvalitetssystem og leverer den til foderblandere og foderautomatproducenter som en OEM-enhed samt til forhandlere som en erstatningsgearkasse. Hvis din maskine er PTO-drevet, skal du parre den med enPTO aksel til foderblandere; hvis din mixer bruger et skråtrin i stedet for et planetarisk, så sammenlignfoderblander gearkasserække på samme sted.

Hvad er en Auger Drive Planetary Gearkasse, og hvordan fungerer det?

En snegledrevet planetgearkasse er en koaksial reduktionsgear, hvor et solgear driver flere planetgear, der roterer inde i et ringgear, mens det bæres af en planetbærer. Drejningsmoment overføres derfor gennem flere tandkontakter på én gang i stedet for et enkelt par, hvorfor en planetenhed kan bære en tung blanderbelastning i et kort, rundt hus, og hvorfor den modstår det stød, der opstår, når en fuld snegl starter op i frosset eller komprimeret foder.

I en foderblander er sekvensen ligetil: traktor-PTO ved 540 rpm, planetarisk reduktion til ca. 5-50 rpm ved sneglens aksel og en drejningsmomentmultiplikation, der lader en forholdsvis lille traktor dreje en stor blandeskrue. Det er også derfor, PGA-serien vælges af gårde, der kører små traktorer - gearkassen, ikke traktoren, leverer den ekstra drejekraft. Det samme princip gælder for ensilage- og biogasanlæg, hvor kontinuerlig lavhastighedsrotation betyder mere end tophastighed.

Tekniske specifikationer og modeludvalg

Alle modeller har en indgangshastighed på 540 rpm. Rul tabellen sidelæns for at se hver kolonne.

Model Kontinuerligt drejningsmoment (N·m) Maks. drejningsmoment (N·m) Forhold i Indgangsaksel
Enkelt- og to-trins modeller
PGA-502 3.810 7.620 12.36–15.51 1" 3/8 Z6
PGA-1002/3 8.500 17.000 16.8–30.6 1" 3/4 Z20
PGA-1202 11.600 23.200 11.1-19.4 1" 3/4 Z20
PGA-1602/3 15.700 31.400 13,4–47,5 1" 3/4 Z20
PGA-1702/3 15.700 31.400 13,4–47,5 1" 3/4 Z20
PGA-2102/3 21.000 47.000 12,1-62,1 1" 3/4 Z20
PGA-2502 23.780 48.000 13.6–23.6 1" 3/4 Z20
PGA-3003/4 30.760 61.520 25,7–84,4 1" 3/4 Z20
PGA-4203 42.000 142.000 27,8–91,4 1" 3/4 Z20
Modeller med højt forhold til store vertikale blandere og biogasfødere
PGA-1603 15.700 31.400 24,4–116,9 1" 3/4 Z20
PGA-1703 15.700 31.400 24,4–116,9 1" 3/4 Z20
PGA-2103 21.000 47.000 31,8-126,5 1" 3/4 Z20
PGA-2503 23.780 48.000 35,7-142,2 1" 3/4 Z20
PGA-3004 30.760 61.520 97,4-612,3 1" 3/4 Z20
PGA-4204 42.000 142.000 105,4-662,8 1" 3/4 Z20
  • Maks. drejningsmoment er den intermitterende top, gearkassen accepterer under opstart af en belastet snegl; kontinuerligt drejningsmoment er værdien for uafbrudt blandedrift.
  • De viste muligheder for indgangsaksel er standard 1"3/8 Z6 og 1"3/4 Z20 PTO-profiler. Andre splines, borestørrelser og udgangsflangedimensioner kan bearbejdes til din tegning.
  • Forhold uden for det område, der er angivet for en given ramme, kan nogle gange nås ved at kombinere trin - send den nødvendige udgangshastighed, og vi vil bekræfte.

Sådan vælger du den rigtige PGA-model til din mixer

  1. Match rammen til traktorkraft og sneglstørrelse.Små 40-80 hk mixere kører normalt PGA-502 eller PGA-1002/3; mellemklasse 80-150 hk TMR-vogne bruger typisk PGA-1602/3 til PGA-2502; store vertikale blandere og biogasfødere flytter op til PGA-3004 eller PGA-4204.
  2. Kontroller kontinuerligt drejningsmoment i forhold til din pligt.Sammenlign blanderens nødvendige sneglmoment med det kontinuerlige tal i tabellen, ikke toptallet. Topværdien er frihøjde til opstart, ikke en funktionsvurdering.
  3. Bekræft indgangsakslen.De fleste traktorer i Europa og Nordamerika bruger 1"3/8 Z6 ved 540 rpm, mens større maskiner bruger 1"3/4 Z20. Den forkerte spline er den mest almindelige bestillingsfejl, vi ser.
  4. Kontroller montering og oliestand.Bekræft boltmønsteret, udgangsflangen og oliepåfyldningspositionen mod blanderammen, så enheden sidder i den vinkel, der er angivet i manualen.
  5. Planlæg vedligeholdelsesintervallet.Brug oliekvaliteten og skiftintervallet i manualen; vi kan levere en skriftlig vedligeholdelsesplan med forsendelsen, hvis dit serviceteam har brug for en til garantiregistreringer.

Ikke sikker på hvilken ramme der passer? Send blandermærket, sneglens diameter, traktorens hestekræfter og den nødvendige sneglhastighed - vores ingeniører vil bekræfte modellen og forholdet, før du bestiller.

Produktdetaljer

Begge billeder nedenfor er den enhed i PGA-serien, vi producerer: den samlede gearkasse med dets støbte hus og PTO-indgang, og måltegningen, der bruges til monteringskontrol.

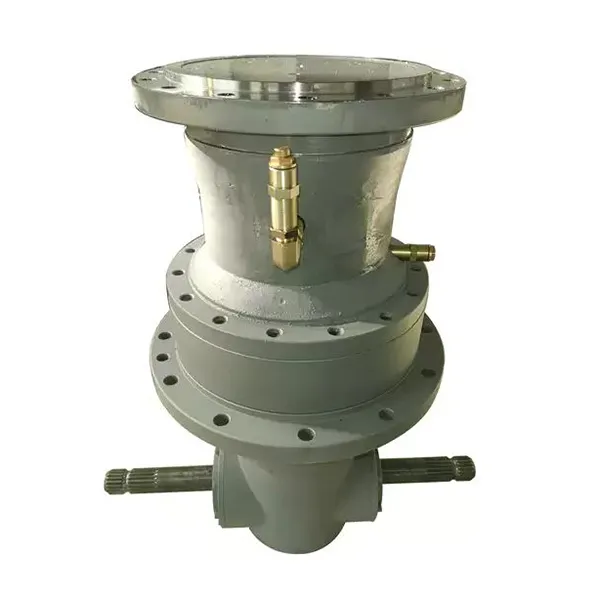

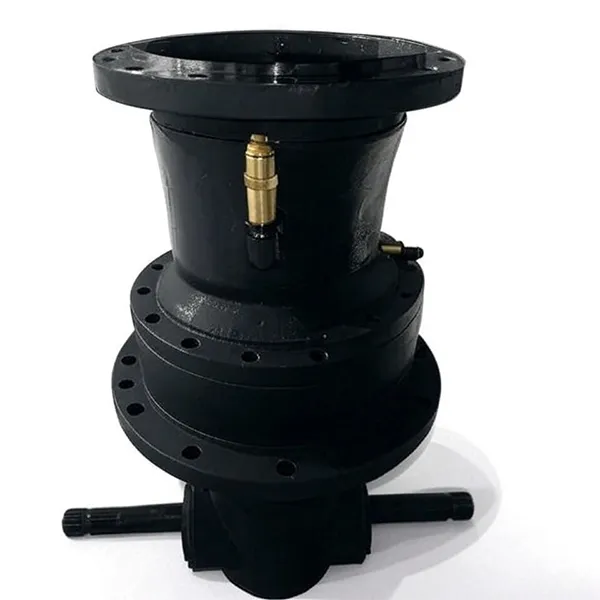

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Planetgearkasse med snegledrev i PGA-serien — støbejernshus, planetreduktionstrin og PTO-indgangsaksel.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Skits og monteringsdimensioner af PGA-seriens foderblander planetgearkasse.

Materialer, tætning og byggekvalitet

Gear og varmebehandling

Gear og aksler er bearbejdet af højstyrkelegeret stål og gasforkullede, derefter bratkølet til en tand-overfladehårdhed på omkring HRC58, mens kernen forbliver sej nok til at absorbere stød. Denne kombination er det, der giver PGA-serien dens slidstyrke på slibende ensilage og dens tolerance over for gentagne belastede starter, og det er grunden til, at det samme stel kan tilbydes over et bredt forholdsområde uden at ændre den udvendige kuvert.

Hus og tætning

Huset er et støbejernshus i ét stykke, som holder lejeboringerne koncentriske og dæmper den vibration, som et fremstillet hus ville overføre. Dobbelt tætning på indgangs- og udgangsenderne holder smøremidlet inde og holder støv, gylle og opvaskevand ude, hvilket giver enheden et IP65-beskyttelsesniveau. Smørenipler og oliepåfyldningspunktet er placeret, så rutinemæssig service kan udføres med blanderen i arbejdsposition.

Test før afsendelse

Hver gearkasse køres og kontrolleres før pakning: ubelastet kørsel for at bekræfte jævn rotation og olietætning, slør og kontaktmønsterverifikation på gearsættet, og en endelig inspektion af input-noten og udgangsflangen. Testoptegnelser kan vedhæftes forsendelsesdokumenterne, når dit projekt kræver dokumenteret bevis.

Vigtige fordele for foderblandere

  1. Lavere brændstofomkostninger.Høj transmissionseffektivitet betyder, at mindre kraft går tabt mellem PTO og snegl, hvilket reducerer brændstofforbruget med ca. 30 % ved sammenligneligt blandearbejde.
  2. Hurtigere start, ingen forvarmning.Gearsættet når hurtigt arbejdstilstand, så batches tidligt om morgenen og efterfyldningsblandinger behøver ikke en lang opvarmning.
  3. Stabil højhastighedsblanding.Præcisionsgearsættet holder sneglens hastighed konstant gennem hø, ensilage og kraftfoder, så rationen blandes jævnt i stedet for at stratificere.
  4. Glattere, længerevarende kørsel.Et symmetrisk planetarisk layout afbalancerer transmissionskraften, hvilket reducerer blokeringsbelastninger og mekanisk slid på hele drivlinjen.
  5. Automatisk gearskifte under belastning.Enheden starter i en tilstand med højt drejningsmoment, der opdeler komprimeret eller frosset foder, og skifter derefter til en hurtigere tilstand for resten af ​​partiet.
  6. Arbejder med små traktorer.Momentforstærkning lader en mindre, billigere traktor køre den samme snegl og frigør større maskiner til andet markarbejde.
  7. Længere PTO-drivlinjelevetid.Lavt startmoment reducerer stød på traktorens PTO og akselkoblingen, hvilket forlænger intervallerne for koblingsudskiftning med 2-3 gange.
  8. Roligere, mere stabil drift.Multi-tooth mesh absorberer transmissionsvibrationer, sænker støj og risikoen for, at fastgørelseselementer løsner sig.
  9. Nemmere betjening.Automatisk skift reducerer manuel indgriben, så føreren holder øje med rationen og maskinen frem for gearkassen.
  10. Dokumenteret kvalitet.ISO 9001 produktion, bearbejdet og samlet på egen fabrik, med reservedele og teknisk support efter levering.

Ovenstående tal for brændstofbesparelser og serviceinterval er baseret på vores gearkassedesign og typiske foderblandingsdrift; faktiske resultater afhænger af traktor, ration og driftsforhold.

Tilgængelige konfigurationer og montering

PGA-serien leveres som en solid, kompakt planettransmission, der boltes ind i tre almindelige mixer-layouts. Fortæl os, hvilken du bygger eller kører, og udgangsflangen, monteringsfladen og oliepåfyldningspositionen er indstillet i overensstemmelse hermed.

Lastbilmonterede blandere

Boredrev taget fra en lastbilmotor PTO eller hydraulikmotor gennem gearkassen, med huset monteret på mixerens frontplade.

Selvkørende maskiner

Gearkasse monteret på det bevægelige chassis, hvor det lavvibrerende planetariske layout beskytter gearsættet mod rejsechok.

Faste og stationære blandere

Løbende vagt på biogasanlæg, fodercentraler og stationære TMR-anlæg, hvor oliekøling og serviceadgang kan planlægges ind.

Ansøgninger

PGA-serien driver rotationen af ​​foderblandere og biogasanlægs fodringssystemer. Typiske installationer omfatter:

  • Lodrette og horisontale TMR-foderblandere og foderautomater
  • Bore- og skruetransportører i fodercentraler og foderkøkkener på gården
  • Ensilage- og halmblandingslinjer, hvor komprimeret materiale skal brydes op
  • Biogasanlægs råstofblandere og doseringsskruer kører kontinuerligt
  • Strøelse og affaldsspredere bruger samme snegledriftsprincip
  • Eftermontering udskiftning af slidte gearkasser på eksisterende blandere af andre mærker

Hvis din maskine ikke er på denne liste, beskriv applikationen og driftscyklussen. En gearkasse, der passer til en stationær biogasføder, kan have brug for en anden oliespecifikation eller monteringsvinkel for en lastbilmonteret TMR-vogn.

Kundeanmeldelser

★★★★★

Robert MartinezPipeline and Site Equipment Contractor, Houston, USA

Vi brugte disse planetgearkasser på et Gulf Coast-rørledningsjob, hvor saltspray og konstant vibration er normalt. I løbet af seks måneders kontinuerlig drift forblev enhederne stabile, uden nogen målbar ændring i gearets indgrebsnøjagtighed. De driver nu vores svejsepositioner og holder armen stabil selv på ujævnt tidevandsjord. Til næste pipelinefase er de på vores godkendte leverandørliste.

★★★★★

Sophie DuboisProduktionschef, Automotive Parts Plant, Lyon, Frankrig

To år på vores stemplingslinje og positioneringsnøjagtigheden holder stadig inden for ±0,02 mm, selv på tynde aluminiumsplader. Vores førstegangsudbytte blev forbedret med omkring 15 % efter skift til disse enheder, og gearkasserne har ikke behøvet noget ud over planlagte olieskift.

★★★★★

Marco RossiVedligeholdelseskøber, tekstilmaskiner, Italien

Jeg var bekymret over spændingsforskellen mellem Europa og Kina, og deres ingeniører udarbejdede en tilpasningsplan natten over og leverede et dobbeltspændingskontrolmodul. Trækassen inkluderede endda det korrekte smøremiddel og en vedligeholdelsesmanual på italiensk med en lokal reservedelskontakt. Monteringsgrænsefladen matchede vores vævs drivaksel nøjagtigt uden nogen aksial bevægelse under idriftsættelse.

Ofte stillede spørgsmål om køber

  • Hvilken PGA-model passer til min foderblander?Match traktorens hestekræfter, sneglens diameter og den nødvendige sneglhastighed til den kontinuerlige drejningsmomentkolonne: 40-80 hk blandere tager normalt PGA-502 eller PGA-1002/3, 80-150 hk TMR-vogne tager PGA-1602/3 til PGA-2502, og store vertikale blandere eller PGA-30404404 eller PGA-30404404. Send os dine mixeroplysninger, så bekræfter vi model og forhold.
  • Hvad er forskellen mellem kontinuerligt drejningsmoment og maksimalt drejningsmoment?Kontinuerligt drejningsmoment er klassificeringen for uafbrudt blanding; maks. drejningsmoment er den intermitterende top, som enheden accepterer, når en belastet snegl starter. Dimensionér gearkassen på den kontinuerlige figur og behandl toppen som opstartshøjde.
  • Hvilken PTO-indgangsaksel har jeg brug for?Standardoptionerne er 1"3/8 Z6 til de fleste 540 rpm traktorer og 1"3/4 Z20 til større maskiner. Hvis din PTO er en anden spline, boring eller størrelse, send tegningen, og vi vil bearbejde input til at matche.
  • Er gearkassen beskyttet mod støv og vand?Ja. Støbejernshuset bruger dobbelt forsegling på indgangs- og udgangsenderne til et IP65-beskyttelsesniveau, som dækker støv-, gylle- og nedvaskningsforholdene ved daglig brug på gården.
  • Kan jeg bestille et specialforhold, flange eller husfinish?Ja. Raydafon bearbejder gearene og samler enhederne på sin egen fabrik, så brugerdefinerede udvekslingsforhold, udgangsflanger, monteringsflader, oliepåfyldningspositioner og maling fremstilles efter tegning til OEM-programmer.
  • Hvad med leveringstid, reservedele og garanti?Standardrammer sendes efter en kort tidsplan, og brugerdefinerede enheder følger den bekræftede tegning. Reservegearsæt, tætninger og lejer fås separat, og garantibetingelserne fremgår af tilbuddet. Send din mængde og leveringsport til en fast pris inden for 24 timer.

Relaterede produkter og yderligere læsning

Raydafon leverer hele drivlinjen omkring en foderblander, så du kan bestille gearkassen, akslen og koblingerne fra én fabrik og én inspektionsstandard:

Anmod om et tilbud på gearkasse i PGA-serien

Send mixermodellen eller tegningen, traktorens hestekræfter, påkrævet sneglhastighed og leveringsport. Vores ingeniører bekræfter rammen, forholdet og indgangsakslen, og svarer derefter med en fast pris inden for 24 timer.
