Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HYDRAULIK DIVISION

Gaffeltruck Hydraulisk Cylinder Producent til OEM-forsyning, eftermarkedsudskiftning og feltreparation

Raydafon producerer gaffeltrucks hydrauliske cylindre til elektriske gaffeltrucks, forbrændingsgaffeltrucks, stablere og lagerudstyr. Hver enhed er bygget mod bekræftet boring, slaglængde, stangdiameter og forbindelsesendestil, derefter tryktestet, før den forlader samlebåndet, så den kan køre direkte på lastbilen uden justering.

Vi leverer helmaskinefabrikker, hydrauliske systemintegratorer, regionale reservedelsforhandlere og serviceenheder med ansvar for terminaludstyr. Cylindre eksporteres til Europa, Sydøstasien og Sydamerika og dækker både originalt udstyr og efterspørgsel efter udskiftning på eftermarkedet.

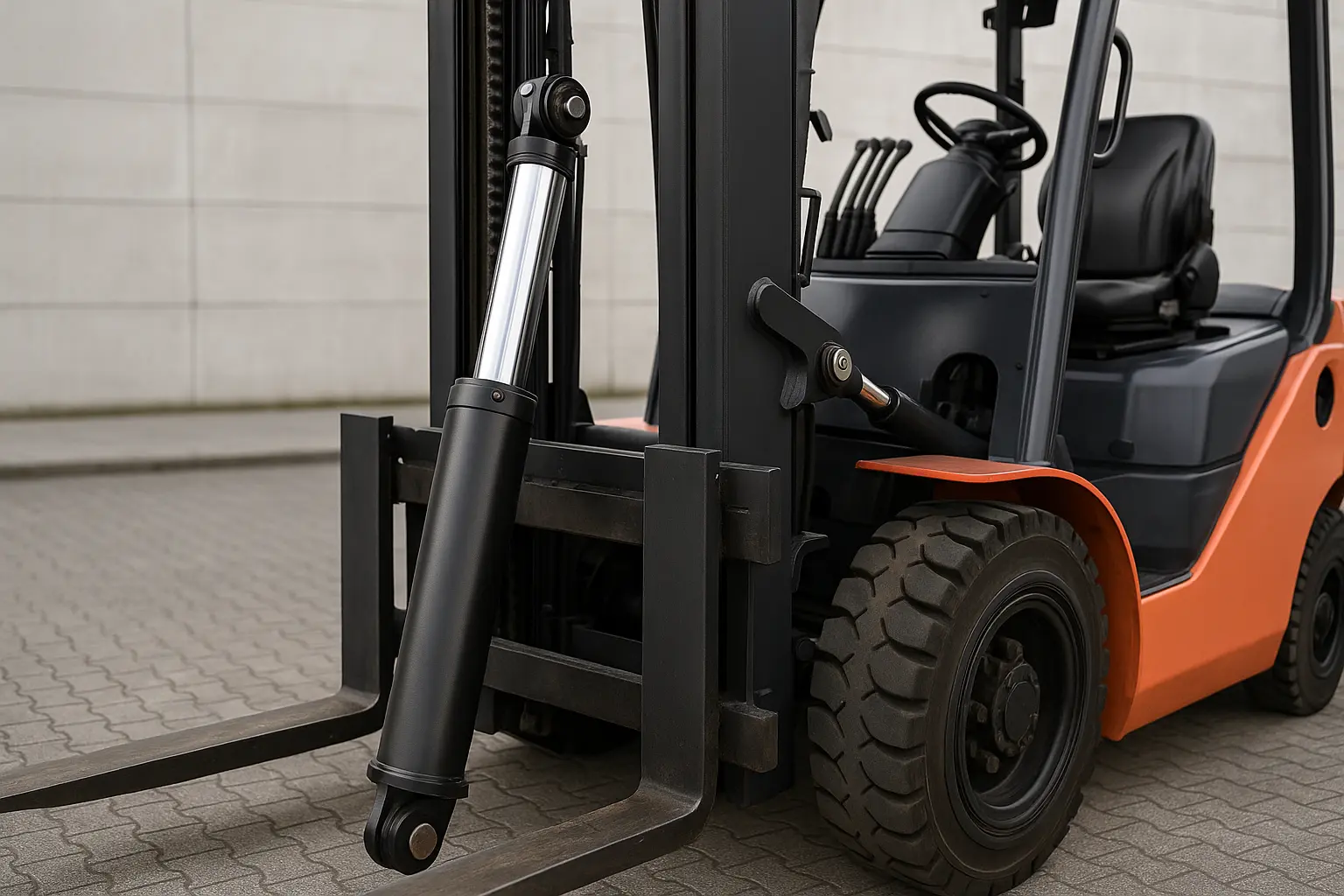

Forklift hydraulic cylinder manufactured by Raydafon
Gaffeltrucks hydrauliske cylindre er produceret med CNC-bearbejdede nøgledimensioner, forseglet i en kontrolleret proces og derefter tryktestet før afsendelse.
1,5-18 tGaffeltruck tonnage dækning
7-14 MPaArbejdstrykområde
Løft/vipStandard funktionstyper
CNCNøgledimensionskontrol
OEM / ODMTegningsbaseret tilpasning
01

Gaffeltruck hydraulikcylinderforsyning til tilt-, løft- og sideforskydningsmekanismer

Forskellige gaffeltruckfunktioner stiller forskellige krav til cylinderen. Vippecylinderen, løftecylinderen og sideforskydningscylinderen er ikke udskiftelige - hver har sin egen boring, slaglængde, stangforhold og monteringsgeometri for at passe til den mast og vogn, den betjener.

  • Vippecylindre til gafler og mastvinkelkontrol
  • Løftecylindre til løft og sænkning af masten
  • Sideskift mekanisme cylindre
  • Elektriske gaffeltrucks hydraulikpakker
  • Forbrændingsgaffeltruckcylindre
  • Stablere og lagerhåndteringsudstyr
  • Brugerdefineret boring og streg på tegning
  • Erstatning for eksisterende varenumre

Hvad bestemmer den rigtige cylinder

  • Tonnage1,5 t til 18 t gaffeltruck har brug for væsentligt forskellige borestørrelser og vægtykkelser.
  • FungereVipning, løft og sideskift giver forskellige belastningsretninger og arbejdscyklusser.
  • MonteringForreste og bageste stift, flange eller gaffelforbindelser skal passe til masten og rammen.
  • MiljøStøv, fugt og hyppig drift kræver den passende stangfinish og tætningskvalitet.

Nøglekomponenter er lavet af højstyrkelegeret stål, med stangoverfladen galvaniseret eller hårdkrombehandlet for korrosions- og slidbestandighed. Resultatet er jævn bevægelse, hurtig respons og stabil tætning under hyppig daglig drift, ikke kun i den første uge efter installationen.

02

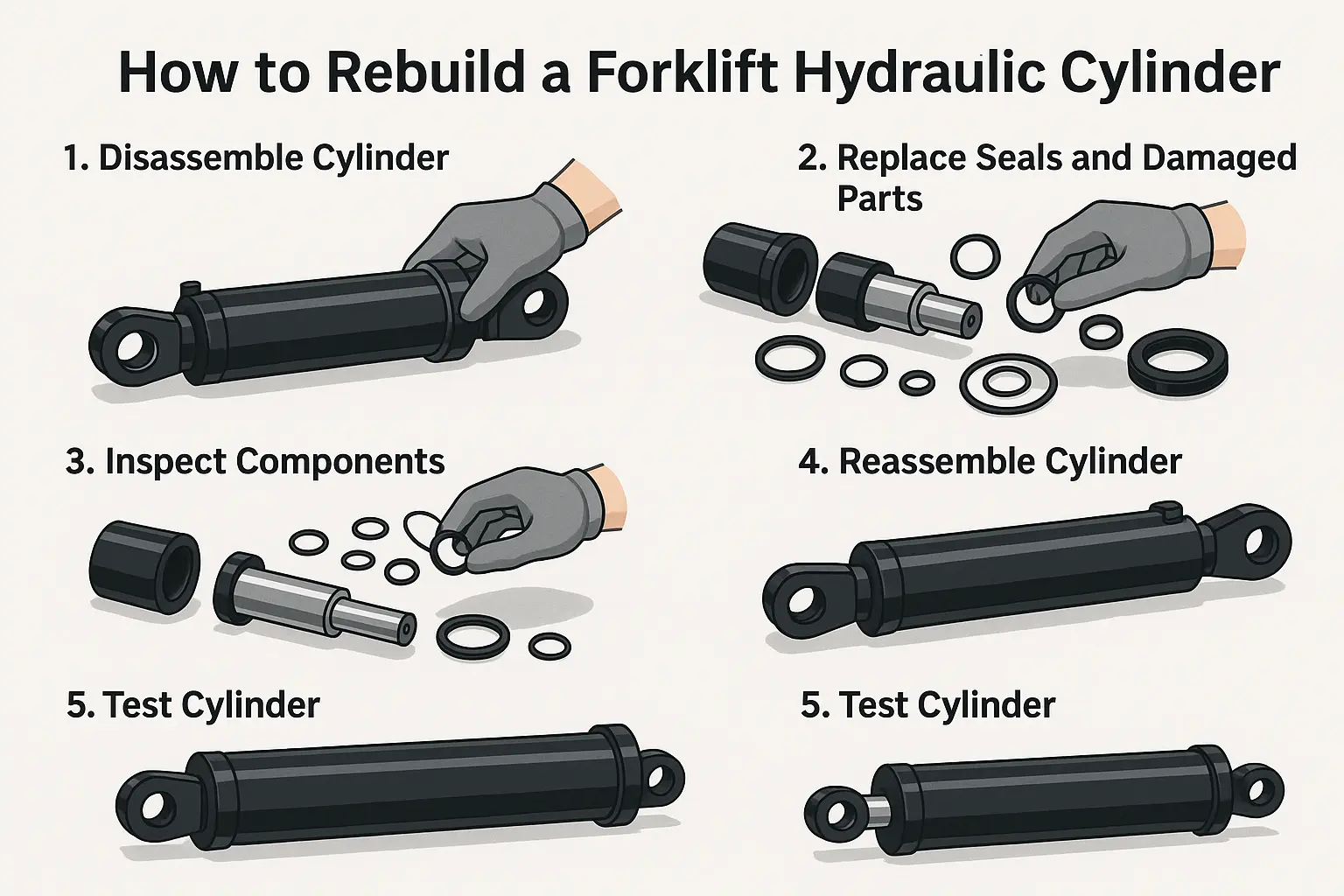

Sådan genopbygger du en gaffeltrucks hydraulikcylinder

Genopbygning af en gaffeltrucks hydraulikcylinder er ikke blot et spørgsmål om at skrue endedækslet af og udskifte gummiringen. Processen har fem trin, og hver enkelt har betydning - spring et trin over, og enheden vil lække igen inden for få dage efter, at den er taget i brug igen.

  1. Tag trykket af og fjern cylinderen Slip systemtrykket, afbryd hydraulikledningerne og fjern cylinderen fra lastbilen. Løsn endedækslets bolte med en skruenøgle og træk stempelstangenheden langsomt ud, og pas på ikke at ridse cylinderboringen. Hvis der er meget olie indeni, skal du tømme og rense, før du fortsætter.
  2. Undersøg alle fjernede komponenter Kontroller stemplet, stangen og tætningsringene en efter en for deformation, slid, kanttab eller rust. Et enkelt slidmærke kan være kilden til lækagen, så spring ikke den tætte inspektion over.
  3. Udskift alle gamle eller beskadigede tætninger Bekræft specifikationen før montering. Nogle cylindre bruger kombinerede tætninger, og at installere dem i den forkerte retning vil forårsage øjeblikkelig fejl, uanset hvor godt resten af ​​genopbygningen er udført.
  4. Saml igen i den originale rækkefølge Installer stempelstangen forsigtigt og hold midteraksen på linje hele vejen igennem. Hvis stangen ikke er korrekt centreret, vil selv en korrekt genopbygget cylinder lække inden for et par dage efter drift.
  5. Tryktest før genmontering Monter den samlede cylinder på trykprøvningsudstyr og kontroller for intern lækage eller blokering. Først efter at testen er bestået, bør den monteres tilbage på gaffeltrucken.
Forklift hydraulic cylinder rebuild process
Inspektion, udskiftning af tætninger og korrekt genmontering tegner sig for størstedelen af ​​genopbygningssuccesen - tryktesten bekræfter det.

Når ombygning ikke er det værd

Hvis stempelstangen er bøjet, eller cylinderboringen er alvorligt ridset, holder en ombygning ikke. Udskiftning er den mere økonomiske vej. Raydafon leverer hele sortimentet af gaffeltrucks hydrauliske cylindre og dele, plus reparationssæt på forespørgsel - velegnet til gaffeltruckreparatører og udstyrsingeniører, der har brug for at få en lastbil i brug igen samme dag.

03

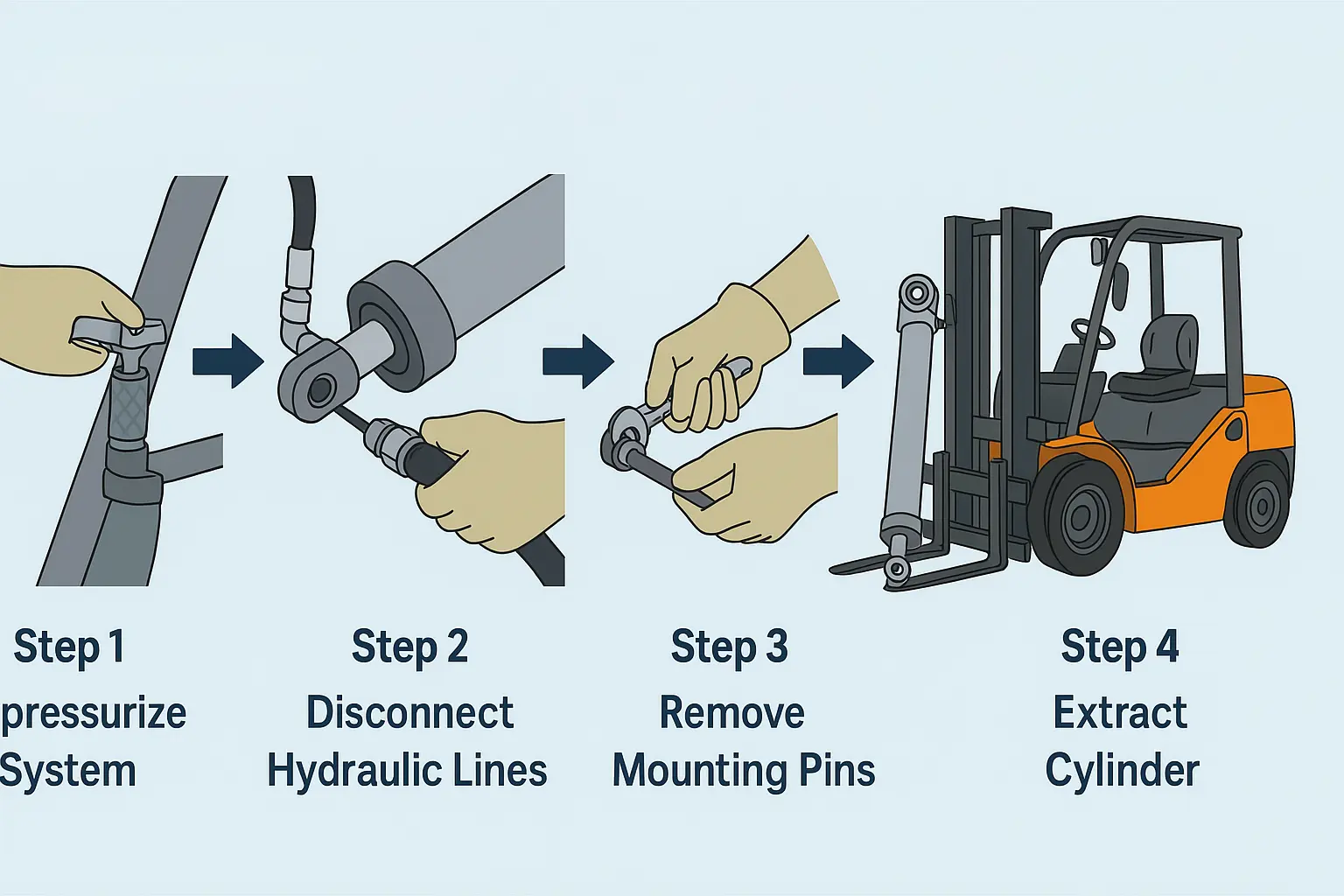

Sådan fjerner du en hydraulisk cylinder fra en gaffeltruck

Fjernelsessekvens og håndteringsdetaljer bestemmer, om jobbet tager tyve minutter eller beskadiger omgivende komponenter. De fire trin nedenfor er standardproceduren, som vores servicepartnere følger.

Slip trykket Sluk for gaffeltrucken, og lad hydrauliksystemet slippe trykket naturligt. Vent flere minutter for at sikre, at alt tryk er afladet, før du rører ved en forbindelse.
Afbryd olieslangerne Pak samlingen ind med klud for at opsamle resterende olie, fjern højtryksslangen fra cylinderen, og marker den, så den kan tilsluttes igen i den korrekte position.
Fjern fastgørelsesstifter eller bolte Cylinderen er typisk forbundet til masten eller rammen med forreste og bageste stifter. Find stiftpositionerne, fjern først eventuelle holderinge, slå derefter stifterne ud eller fjern boltene.
Løft cylinderen ud Cylinderhuset er tungt. Brug to personer eller en slynge, undgå at ramme omgivende struktur, og hold cylindermundingen opad, så resterende olie ikke spildes.
Removing a hydraulic cylinder from a forklift
Når den er fjernet, skal du forsegle olieporten med det samme for at holde støv ude og forhindre rust under opbevaring eller transport.

Når cylinderen er væk fra lastbilen, skal du forsegle olieporten med det samme. Raydafon leverer hydrauliske cylinderprodukter og tætningssæt, der er matchet til en lang række gaffeltruckmodeller, så brugerne kan genoprette udstyrets funktion hurtigt i stedet for at vente på brugerdefinerede dele.

04

Hvem vi leverer

Kanal 01

Gaffeltruck fabrikanter

OEM og ODM udvikling i forhold til maskintegninger og tekniske krav, herunder specielle gaffeltruck og high-end konfigurationer.

Kanal 02

Hydrauliske systemintegratorer

Cylinderforsyning matchet til hydraulisk pakkedesign, med tegningsbekræftelse, prøvegennemgang og leveringsplanlægning.

Kanal 03

Service- og vedligeholdelsesenheder

Udskiftningscylindre og reparationssæt til vedligeholdelse af terminaludstyr, med hurtig respons på krav med kort varsel.

05

Om Raydafon

Raydafon hydraulic cylinder factory
Raydafon fremstiller hydrauliske cylindre til gaffeltrucks, mobilkraner, skraldebiler, arbejdsfartøjer og andre specialkøretøjer.

Raydafon er en producent med fokus på hydraulik- og transmissionssystemløsninger. Vi er ikke afhængige af salgsfremmende sprog – vi bygger produkter konstant og lader pålidelig kvalitet bære forretningen. Gennem årene har vi koncentreret os om udvikling og produktion af hydrauliske cylindre med et bredt modelprogram og fleksibel tilpasning til entreprenørmaskiner og specielle køretøjsapplikationer.

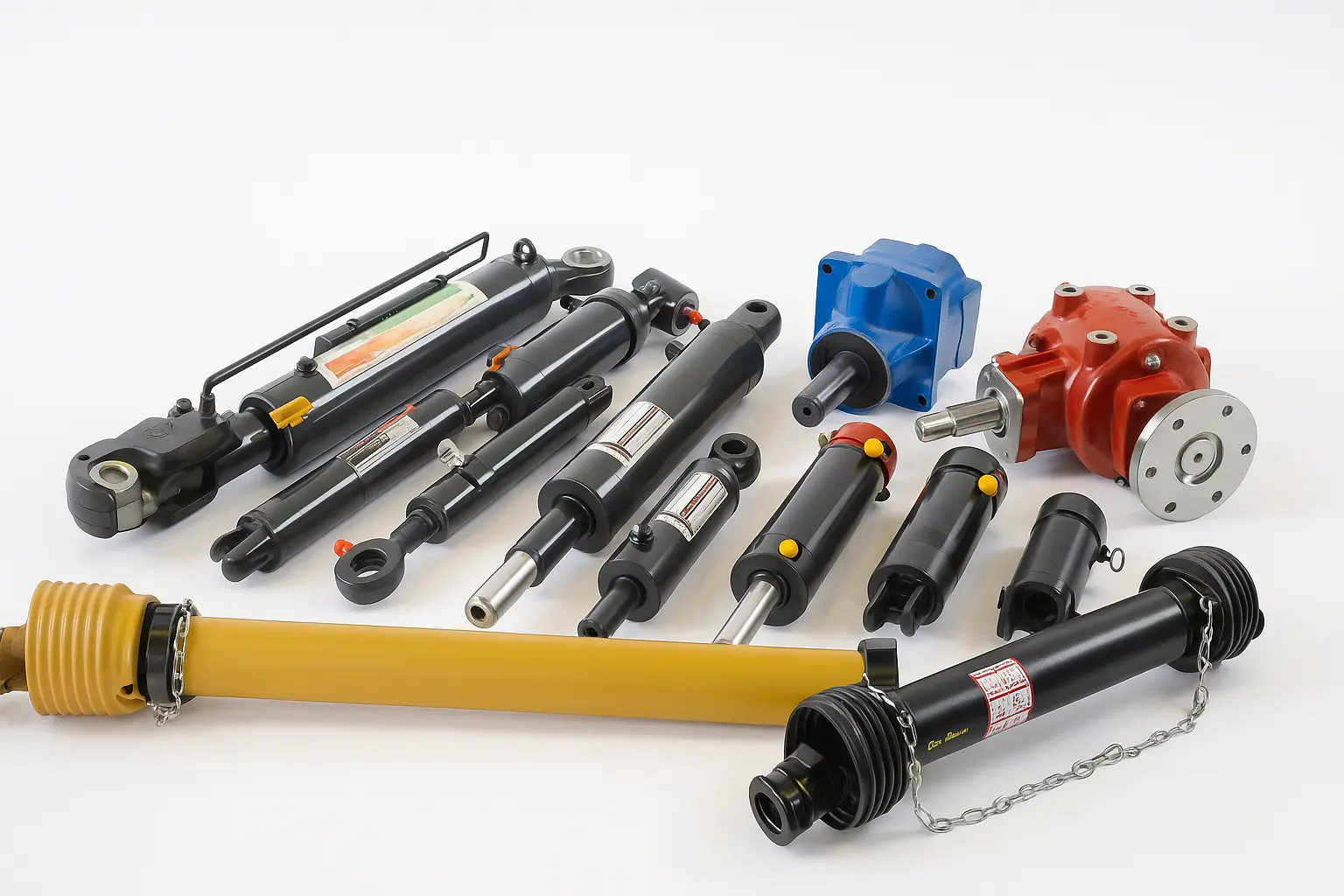

Ud over gaffeltrucks hydrauliske cylindre dækker vores produktsortiment mobile kranhydraulikcylindre, skraldebilshydraulikcylindre og hydrauliske cylindre til arbejdsfartøjer, alle ved hjælp af højstyrkematerialer og præcisionsbehandling til at fungere stabilt under højtryks- og højfrekvente arbejdsforhold.

Ved siden af ​​hydrauliske cylindre leverer Raydafon en komplet kraftoverførselsproduktlinje inklPTO aksler, landbrugs gearkasser, præcisionsgearogplanetgearkasser. Helmaskineproducenter, reparatører og deleforhandlere kan købe flere komponenter fra én leverandør, hvilket eliminerer dobbelt koordineringsarbejde.

06

Gaffeltruck Hydraulisk Cylinder Ofte stillede spørgsmål

Hvilke oplysninger skal jeg give for et tilbud?

Send gaffeltruckens tonnage, cylinderfunktion (løft, tilt eller sideforskydning), boring, stangdiameter, slaglængde, forbindelsesendestil, monteringsdimensioner og arbejdstryk. En tegning, et prøvebillede eller et eksisterende varenummer fremskynder bekræftelsen betydeligt.

Kan du levere en erstatning til en eksisterende gaffeltruck cylinder?

Ja. Send det originale varenummer eller en måltegning, så bekræfter vi overensstemmelsen. Dette er den mest almindelige vej til efterspørgsel efter udskiftning på eftermarkedet.

Leverer du reparationssæt samt komplette cylindre?

Ja. Reparationssæt kan leveres efter kundens krav, hvilket er nyttigt for gaffeltruckreparatører og udstyrsingeniører, der skal restaurere en lastbil på stedet.

Hvilket tryk arbejder disse cylindre ved?

Gaffeltrucks hydrauliske cylindre fungerer typisk i 7-14 MPa-området afhængigt af gaffeltruckens tonnage og funktion. Hver cylinder er tryktestet før forsendelse for at bekræfte ydeevnen ved den specificerede klassificering.

Hvilken overfladebehandling anvendes på stempelstangen?

Nøglekomponenter er lavet af højstyrkelegeret stål med stangoverfladen galvaniseret eller hårdkrombehandlet for korrosions- og slidstyrke, velegnet til hyppig drift og barske arbejdsmiljøer.

Understøtter du tilpassede bore-, slag- og forbindelsesstile?

Ja. Vi leverer skræddersyede løsninger med forskellige cylinderdiametre, slaglængder og forbindelsesendestile tilpasset den specifikke gaffeltruckmodel og driftsintensitet, inklusive OEM- og ODM-projekter.

Anmod om et tilbud på en gaffeltruck hydraulisk cylinder

Send gaffeltruckmodellen, cylinderfunktion, boring, slaglængde og monteringsdetaljer. Raydafon vil bekræfte specifikationen og returnere et tilbud med leveringstid - uanset om du er en gaffeltruckproducent, en hydraulisk systemintegrator eller en vedligeholdelsesenhed.

View as

Gaffeltruck vippecylinder

Gaffeltruck vippecylinder

Raydafon gaffeltruck vippecylinder er en specialdesignet hydraulisk cylinder til kontrol af gaffelmasttilt på 1,5-18 tons gaffeltrucks. Fremstillet af højstyrkestål med afstemt stempel, cylinderhus, stang og tætningssæt. Arbejdstryk 7-14 MPa, ingen trykudsving under belastning. Standard borediametre 60-100 mm, stangdiametre 25-40 mm, slaglængde 32-193 mm. Skruefiksering og holderingforbindelse tillader udskiftning af olietætningsring på få minutter uden at fjerne masten. Velegnet til lager-, fabriks- og havnedrift. Tilpasset boring, slaglængde og installationsafstand tilgængelig for OEM-gaffeltruckmærker. MOQ 50 enheder, 25-35 dages bulk leveringstid. Send gaffeltruck model, boring/slagbehov og mængde for et tilbud.
Gaffelløftercylinder

Gaffelløftercylinder

Raydafon gaffelløftercylinder er den lodrette løftekomponent installeret på masten, som hæver og sænker gaffelslæden. Fremstillet af højstyrkestål med afstemt stempel og optimeret tætningsringstruktur. Standardmodeller dækker Φ56-60 mm boring, Φ45 mm stang, 1500-1505 mm slaglængde og 17,5-18,1 MPa arbejdstryk. Avancerede modeller inkluderer en bufferanordning, der forhindrer hårde stød ved fuldt slag, og beskytter både lasten og maststrukturen. Kompatibel med elektriske og diesel gaffeltrucks. Fem standardmodeller fra N30M300 til A2A35M300, tilpasset boring og slaglængde tilgængelig for OEM. MOQ 50 enheder, 25-35 dages bulk leveringstid. Send gaffeltruck model, slaglængdekrav og mængde for et tilbud.
Som en pålidelig Gaffeltruck Hydraulikcylinder producent og leverandør i Kina har vores produkter bestået CE -certificering. Hvis du vil købe kvalitetsprodukter, bedes du kontakte os.
