Gaffeltruck vippecylinder

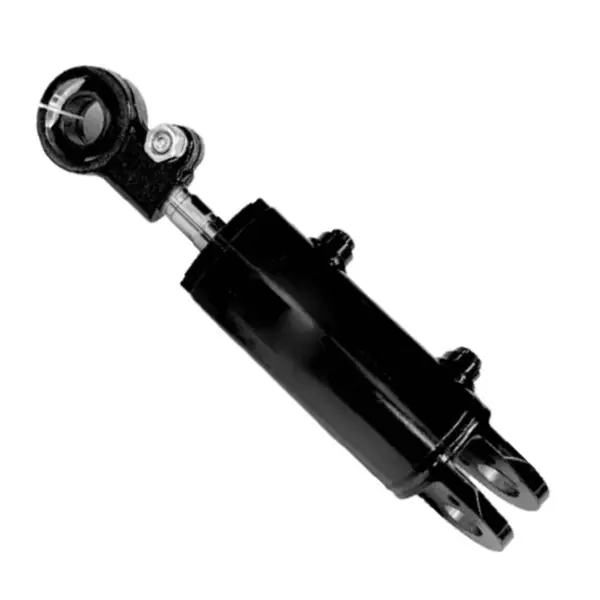

  • Gaffeltruck vippecylinderGaffeltruck vippecylinder

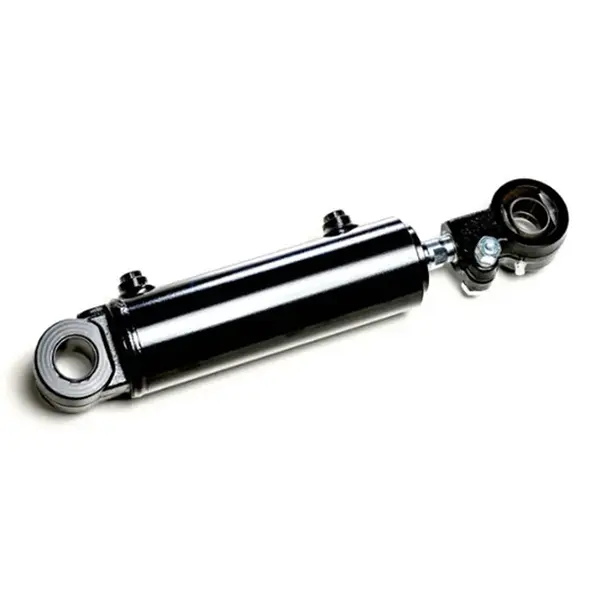

  • Gaffeltruck vippecylinderGaffeltruck vippecylinder
  • Gaffeltruck vippecylinderGaffeltruck vippecylinder

Gaffeltruck vippecylinder

Raydafon gaffeltruck vippecylinder er en specialdesignet hydraulisk cylinder til kontrol af gaffelmasttilt på 1,5-18 tons gaffeltrucks. Fremstillet af højstyrkestål med afstemt stempel, cylinderhus, stang og tætningssæt. Arbejdstryk 7-14 MPa, ingen trykudsving under belastning. Standard borediametre 60-100 mm, stangdiametre 25-40 mm, slaglængde 32-193 mm. Skruefiksering og holderingforbindelse tillader udskiftning af olietætningsring på få minutter uden at fjerne masten. Velegnet til lager-, fabriks- og havnedrift. Tilpasset boring, slaglængde og installationsafstand tilgængelig for OEM-gaffeltruckmærker. MOQ 50 enheder, 25-35 dages bulk leveringstid. Send gaffeltruck model, boring/slagbehov og mængde for et tilbud.
Raydafon OEM · Gaffeltruck Reservedele

Tilpasset gaffeltruck vippecylinder til 1,5-18 tons gaffeltrucks — OEM-producent direkte levering

Gaffeltruckens vippecylinder er den hydrauliske komponent, der styrer mastens og gaflernes hældning frem og tilbage. Raydafon fremstiller tiltcylindre til 1,5-18 tons gaffeltrucks ved hjælp af højstyrkestål og et matchet stempel/stang/tætningssæt. Arbejdstrykket er stabilt ved 7-14 MPa under belastning. Skruefiksering og en holderingforbindelse muliggør udskiftning af olietætning på få minutter uden at fjerne masten. Velegnet til lagerlæsning, fabriksløft og havneomsætning.

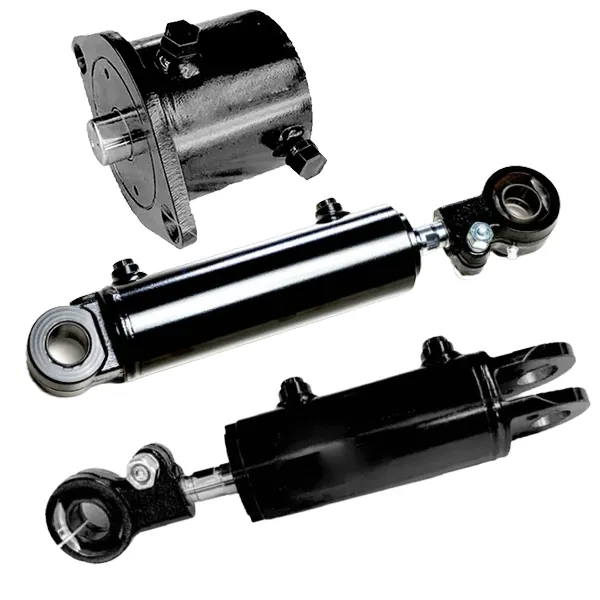

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14 MPa Arbejdspres
Φ60-100 mm Borings diameter
Φ25-40 mm Stang diameter
32-193 mm Slagtilfælde
3,4-22 kg Enhedsvægt
Produktets anatomi

Inde i vippecylinderen - 25 matchede dele

Cylinderen er ikke samlet af råvare. Stemplet, cylinderkroppen, stempelstangen og tætningssættet matches som et sæt, på samme måde som en erfaren montør håndbehandler et matchet par. Derfor kører cylinderen stabilt under højt tryk i årevis uden at miste kirteltrykket.

Forskellige gaffeltrucktonnager bruger forskellige indvendige diametre og slag, så tiltcylindermodellen skal passe til lastbilen. Raydafon lagerfører og producerer syv standardmodeller fra QA20V500 til og med A45M300 og kan producere en tilpasset model mod en kundetegning. Til lastbiler, der i stedet har brug for den vertikale løftefunktion, producerer Raydafon ogsåGaffelløftercylinder.

Forklift tilt cylinder parts anatomy

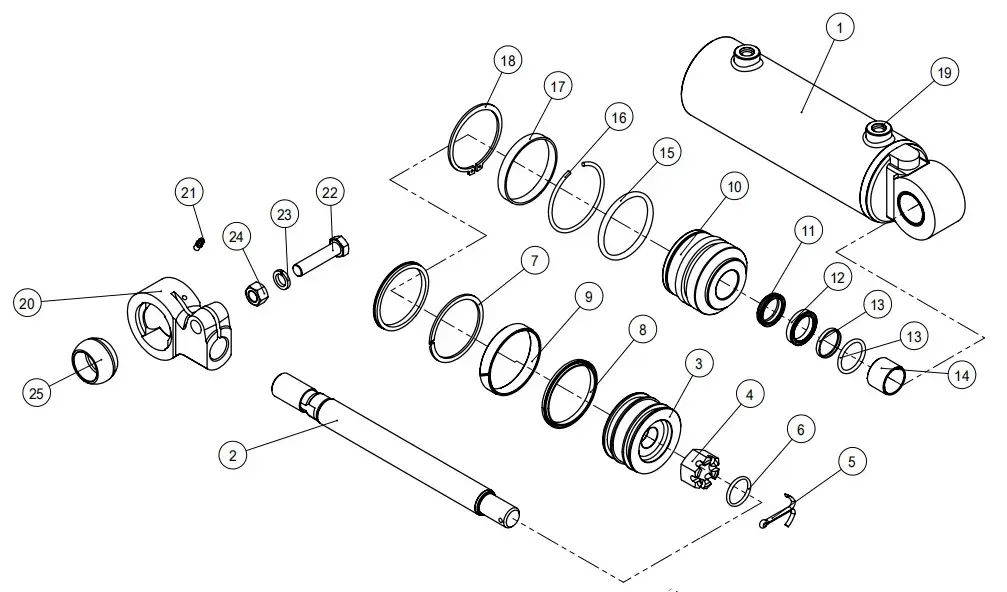

Nummererede dele diagram — 25 matchede komponenter

25-delt komponentliste

Delene er nummereret nedenfor for at matche sprængbilledet. Nummer 1-25 svarer til diagrammet ovenfor.

01Cylinderhus assy
02Stempelstang
03Stempel
04Sekskantmøtrik
05Cotter Pins
06O-ring
07Bag-ring
08Hulforsegling
09Slid-ring
10Guide Bush
11Støvvisker
12U-ring
13Stangforsegling
14Du Bush
15O-ring
16Rund tråd
17Nøglering
18Låseringe til skaft
19Prop
20Clevis
21Smørenippel
22Bolt
23Fjederskiver
24Møtrik
25Sfærisk leje

Standard model matrix — syv boring/slag-kombinationer

Vælg den model, der matcher din gaffeltrucks tonnage og monteringsmønster, eller send din OEM-tegning til en specialbygget. Alle modeller nedenfor har den samme matchede stempel-/stang-/tætningsarkitektur.

Tegningsnummer Boring ΦD Stang Φd Slagtilfælde S Installere. L Tryk Havn Vægt
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Kan du ikke finde din model? Send OEM-tegningsnummeret eller en fysisk prøve. Raydafon reverse engineerer, producerer en prøve og citerer batchen på den samme tegning. For det bredere udvalg af gaffeltrucks hydrauliske cylindere, seGaffeltruck Hydraulikcylinderkategori.

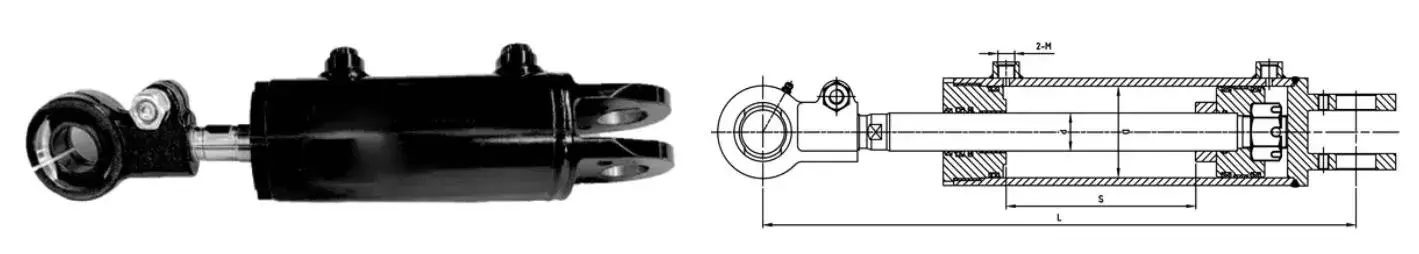

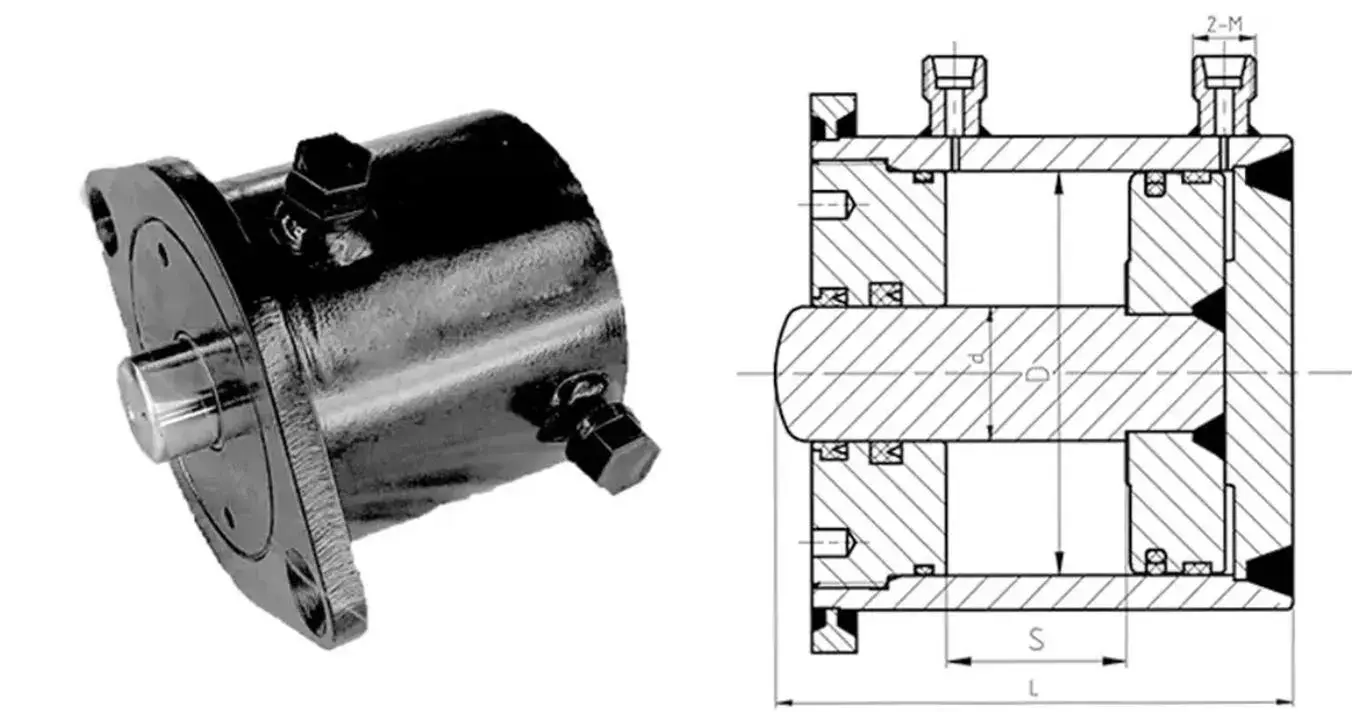

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 takt
Forklift tilt cylinder dimension drawing 2
Modeller S16N450 / RTE35M300 / A15N450

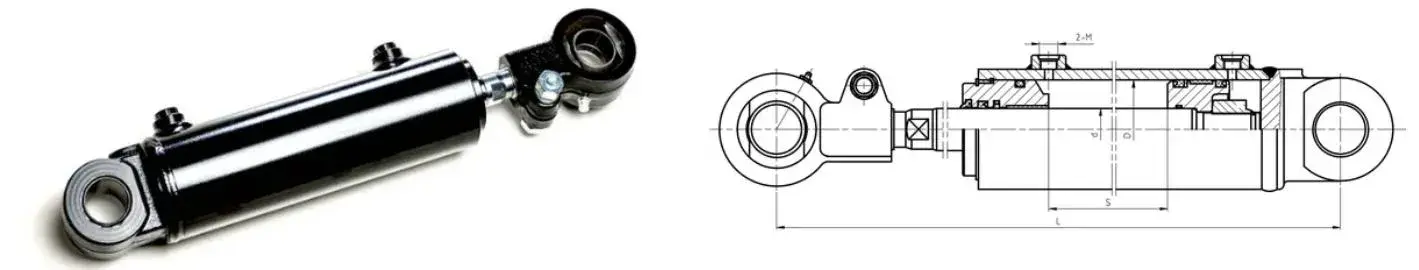

Forklift tilt cylinder dimension drawing 3
Modellerne A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Installationsoversigt — monteringsmønster og grænseflademål
Arbejdsprincip

Hvordan vippecylinderen flytter masten

Vippecylinderen skubber stemplet i en frem- og tilbagegående bevægelse, som driver masten til at vippe frem og tilbage. Hydraulikolie kommer ind gennem en af ​​de to porte ved cylinderbunden; stempelstangen strækker sig ud og skubber masten fremad, eller trækker sig tilbage og trækker masten tilbage. Til forskel fra andre hydrauliske komponenter kører denne cylinder jævnt i begge retninger, fordi boringen og stangens overflader er tilpasset tætningssættet.

På tung eller uregelmæssig last bruger operatøren vippefunktionen til at nivellere lasten før løft. Nøjagtig vinkelkontrol er det, der forhindrer lasten i at flytte sig og holder lastbilen stabil. Raydafon tester vippecylinderen under 7-14 MPa arbejdstryk for at bekræfte, at responsen forbliver jævn under fuld belastning.

Fordele ved Raydafon gaffeltruck vippecylindre

01

Stabil under højt tryk

Det afstemte stempel-, stang- og tætningssæt holder trykket stabilt på 7-14 MPa. Ingen udsving under tung belastning eller under lange arbejdsskift.

02

Slidbestandig tætningsmasse

Tætninger er fremstillet af slidstærk sammensætning med lav olielækage og lavt slid. Pålidelig i støvede lagre eller fugtige miljøer.

03

Hurtigt vedligeholdelsesdesign

Skruefiksering og holderingforbindelse tillader udskiftning af olietætning på få minutter. Det er ikke nødvendigt at fjerne hele masten fra lastbilen.

04

Syv standardmodeller

Boring Φ60 til Φ100, stang Φ25 til Φ40, slaglængde 32 til 193 mm. Dækker de fleste 1,5-18 tons gaffeltruckapplikationer uden en brugerdefineret værktøjsrækkefølge.

05

OEM support

Send et gaffeltruckmærke og -model, eller et tegningsnummer. Raydafon reverse-engineerer, prøver og citerer en brugerdefineret batch på den samme tegning.

06

Direkte forsyning fra fabrikken

Produceret i Raydafons eget anlæg. Kunder handler med producenten, ikke en forhandler. Hurtig eftersalgsrespons og stabil batchkvalitet.

Hvor gaffeltruck vippecylindre bruges

  • A
    Lagerlæsning og losning

    Containerlæsning, palleplukning og hyldeoverførsel, hvor operatøren skal nivellere lasten før løft. Nøjagtig vinkelkontrol forhindrer lastskift.

  • B
    Fabriksløfteoperationer

    Tunge eller uregelmæssige industribelastninger, hvor gaffeltrucken skal vippe masten frem eller tilbage for at balancere lasten under løftecyklussen.

  • C
    Havne- og logistikomsætning

    Kontinuerlige tunge cyklusmiljøer, hvor vippecylinderen arbejder tusindvis af cyklusser pr. skift. Matchede tætninger og lavt slid holder den kørende uden lækager.

  • D
    Eftermarked og distribution af reservedele

    Gaffeltruckforhandlere og eftermarkedsleverandører, der har brug for en pålidelig OEM-ækvivalent tiltcylinder til 1,5-18 tons lastbiler. Lagerbeholdning og specialfremstilling begge tilgængelige.

Ordrespecifikationsark

Tonnagedækning
1,5 til 18 tons gaffeltrucks
Arbejdspres
7-14 MPa (toptestet op til 18,1 MPa på udvalgte modeller)
Borings diameter
Φ60 til Φ100 mm
Stang diameter
Φ25 til Φ40 mm
Slagtilfælde
32 til 193 mm
Installationsafstand
109 til 565 mm
Enhedsvægt
3,4 til 22 kg
Havn / interface
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Forsamling
Skruefiksering + holderingforbindelse for hurtig tætningsudskiftning
Tætningssæt
Støvvisker, U-ring, stangtætning, hultætning, bagring, O-ring, slidring, du bush
Tilpasning
Brugerdefineret boring, stang, slaglængde, installationsafstand, porttype; OEM emballage og private label
MOQ
50 enheder pr model
Bulk ledetid
25-35 dage efter indbetaling og trækningsgodkendelse
Tilbudsgrundlag
Gaffeltruck model og tonnage, boring/slagkrav, portstørrelse, mængde, destinationshavn

Hvordan din ordre bevæger sig gennem Raydafon

  1. 01

    Ansøgningskort

    Send gaffeltrucks mærke og model, tonnage, påkrævet boring/stang/slag, portstørrelse, mængde og destinationsport.

  2. 02

    Modelvalg

    Raydafon bekræfter, om en standardmodel (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) passer, eller om en specialopbygning er påkrævet.

  3. 03

    Prøve- og tegningsgodkendelse

    Til brugerdefinerede konstruktioner, reverse-engineer Raydafon OEM-delen, producerer en prøve og bekræfter boring, slaglængde, installationsafstand og portdimensioner med køberen.

  4. 04

    Cylinderhus og stangbearbejdning

    Cylinderhus af højstyrke stål er slebet til tolerance. Stempelstangen er slebet og hårdforkromet for slidstyrke.

  5. 05

    Samling og tryktest

    Stempel, tætninger, styrebøsning og gaffel er samlet. Cylinderen er tryktestet for lækage og jævnt slag ved nominelt tryk.

  6. 06

    Pakning og forsendelse

    Cylindre er pakket i trækasser med anti-rust olie og beskyttende endehætter. Sendes til søs, med fly eller ekspres med pakkeliste, faktura og inspektionsrapport.

Dokumentation og kvalitetssupport

  • ✓
    Materialecertifikat

    Cylinderhus og stangmaterialecertifikat, datablad for tætningssammensætning leveres med hver forsendelse.

  • ✓
    Tryktestrapport

    Hver cylinder tryktestet ved nominelt tryk før pakning. Lækage, glathed i slag og porttilpasning registreres.

  • ✓
    Dimensionel inspektionsjournal

    Boring, stang, slaglængde, installationsafstand og portdimensioner registreret i forhold til den bestilte specifikation eller kundetegning.

  • ✓
    Eksport emballage

    Trækasse med anti-rust olie og beskyttende endestykker. Store cylinderpartier palleteret og fastspændt til søfragt.

Ofte stillede spørgsmål

Hvad er en gaffeltruck vippecylinder?

En gaffeltruck vippecylinder er en hydraulisk cylinder, der styrer mastens og gaflernes hældning frem og tilbage. Det er en af ​​kernekomponenterne i gaffeltruckens hydrauliske system sammen med løftecylinderen og styrecylinderen. Når operatøren bevæger vippegrebet, trækkes cylinderen ud eller tilbage, hvilket roterer masten om dens nederste omdrejningspunkt og ændrer gaffelvinklen.

Hvilket tonnageområde dækker Raydafon?

Raydafon producerer gaffeltruck vippecylindre til 1,5-tons til 18-tons gaffeltrucks. Standardmodeller dækker borediametre fra Φ60 mm til Φ100 mm, stangdiametre fra Φ25 mm til Φ40 mm og slaglængder fra 32 mm til 193 mm. Tilpasset boring og slaglængde er tilgængelige for OEM gaffeltruckmærker.

Hvilket arbejdstryk kan cylinderen klare?

Cylinderen er normeret til 7-14 MPa arbejdstryk på tværs af standardmodelområdet, med spidstrykskapacitet testet til 18,1 MPa på specifikke modeller såsom S16N450-600000-001Z og RTE35M300-600000-500.

Hvilke materialer og tætninger bruges?

Cylinderhuset og stempelstangen er lavet af højstyrkestål. Tætningssættet indeholder en støvvisker, U-ring, stangtætning, hultætning, bagring, O-ring, slidring og du bush. Tætningerne anvender slidstærk sammensætning, som giver lav olielækage og lavt slid i støvede lagerbygninger eller fugtige miljøer.

Hvor svært er vedligeholdelse?

Cylinderen bruger skruefiksering og en holderingsforbindelse. Vedligeholdelsespersonale kan udskifte olietætningen eller fejlfinde cylinderen ved at skrue skruerne af og fjerne holderingen. Dette kan gøres på få minutter uden at fjerne hele masten fra gaffeltrucken.

Kan Raydafon producere OEM-cylindre til et specifikt gaffeltruckmærke?

Ja. Raydafon understøtter OEM-produktion mod en kundetegning eller eksisterende prøve. Send gaffeltruckens mærke og model, borediameter, stangdiameter, slaglængde, installationsafstand, portstørrelse og mængde, og Raydafon vil citere en tilpasset vippecylinder.

Hvad er MOQ og leveringstid?

MOQ er 50 enheder pr. model. Masseleveretid er 25-35 dage efter godkendelse af depositum og tegning, afhængigt af modellens kompleksitet og ordremængde.

Hvordan anmoder jeg om et tilbud?

Send din gaffeltruckmodel og tonnage, påkrævet borediameter, stangdiameter, slaglængde, installationsafstand, portstørrelse, mængde og destinationsport. Raydafon vil svare med et FOB Ningbo tilbud, leveringstid og pakningsdetaljer.

Klar til at købe tilpassede gaffeltruck vippecylindre?

Send din gaffeltruck model og tonnage, boring/slagbehov, portstørrelse og ordremængde. Raydafon vil bekræfte modellen eller designe en brugerdefineret build og derefter tilbyde et FOB Ningbo tilbud med leveringstid og pakningsdetaljer.

Anmod om tilbud nu
Send forespørgsel
