Gaffelløftercylinder

Raydafon gaffelløftercylinder er den lodrette løftekomponent installeret på masten, som hæver og sænker gaffelslæden. Fremstillet af højstyrkestål med afstemt stempel og optimeret tætningsringstruktur. Standardmodeller dækker Φ56-60 mm boring, Φ45 mm stang, 1500-1505 mm slaglængde og 17,5-18,1 MPa arbejdstryk. Avancerede modeller inkluderer en bufferanordning, der forhindrer hårde stød ved fuldt slag, og beskytter både lasten og maststrukturen. Kompatibel med elektriske og diesel gaffeltrucks. Fem standardmodeller fra N30M300 til A2A35M300, tilpasset boring og slaglængde tilgængelig for OEM. MOQ 50 enheder, 25-35 dages bulk leveringstid. Send gaffeltruck model, slaglængdekrav og mængde for et tilbud.
Raydafon · Kina OEM-producent

Brugerdefineret gaffeltruck-løftecylinder til elektriske og diesel-gaffeltrucks — 1500 mm slaglængde, direkte OEM-forsyning

Gaffeltruckens løftecylinder er den lodrette hydrauliske cylinder installeret på masten, som hæver og sænker gaffelslæden. Raydafon fremstiller den af ​​højstyrkestål med et afstemt stempel og en optimeret tætningsringstruktur, der reducerer olielækage og slid. Avancerede modeller inkluderer en bufferanordning, der forhindrer hårde stød ved fuldt slag, beskytter skrøbelig last og reducerer slid på masten.

Kompatibel med El & diesel
Arbejdspres 17,5-18,1 MPa
Boring ΦD Φ56 til Φ60 mm
Stang Φd Φ45 mm
Slagtilfælde S 1500-1505 mm
Enhedsvægt 32,6-50 kg
Lodret vs vandret

Løftecylinder vs tiltcylinder - Hvad løftecylinderen faktisk gør

Lodret akse

Løft cylinder(dette produkt)

  • BevægelseLodret op og ned
  • FungereHæver og sænker gaffelslæden
  • Slagområde1500-1505 mm standard
  • MonteringMonteret inde i masteskinnerne
  • Buffer enhedTilgængelig på avancerede modeller
Vandret akse

Vippecylinder

  • BevægelseVip frem og tilbage
  • FungereÆndrer mast og gaffelvinkel
  • Slagområde32-193 mm
  • MonteringFastgjort ved mastens bundtap
  • Buffer enhedNormalt ikke påkrævet
Se gaffeltruck vippecylinder →

Begge cylindre arbejder sammen under en løft-og-placer-cyklus: operatøren vipper masten for at udjævne lasten, og hæver derefter slæden med løftecylinderen. At matche de to cylindre fra samme fabrik holder den hydrauliske respons ensartet og forenkler reservedelsbeholdningen. Hele sortimentet er opført iGaffeltruck Hydraulikcylinderkategori.

Fem standardmodeller — Fuld specifikationstabel

Alle fem modeller deler samme højstyrkestålhus og matchede tætningsringarkitektur. Vælg den model, der matcher din gaffeltruckmast og installationsafstand, eller send din OEM-tegning til en specialbygget.

Tegningsnummer Boring ΦD Stang Φd Slagtilfælde S Installere. L Tryk Havn Vægt
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Kan du ikke matche din installationsafstand? Send OEM-tegningsnummeret eller en fysisk prøve. Raydafon reverse engineerer, producerer en prøve og citerer batchen på den samme tegning. For det bredere udvalg af hydrauliske cylindere, der bruges på andre mobile maskiner, seHydraulisk cylinderkategori.

Dimensionstegninger

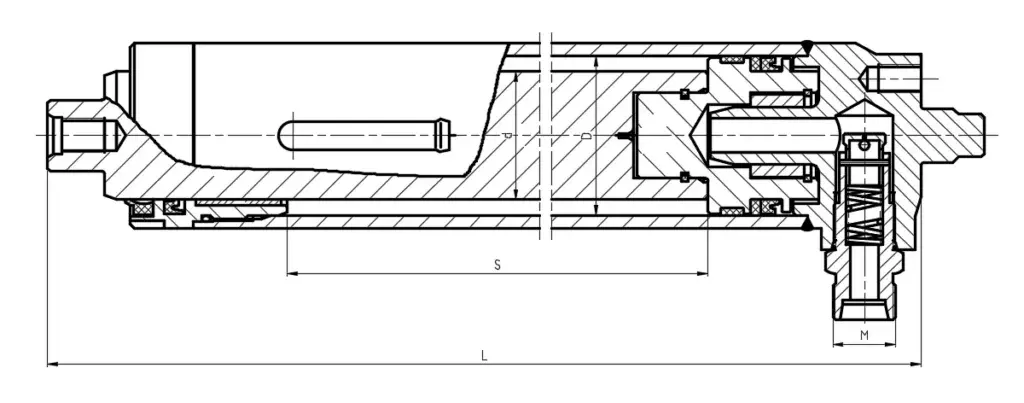

Forklift lift cylinder dimension drawing
Installationsoversigt — monteringsmønster, boring/stang-interface og portposition

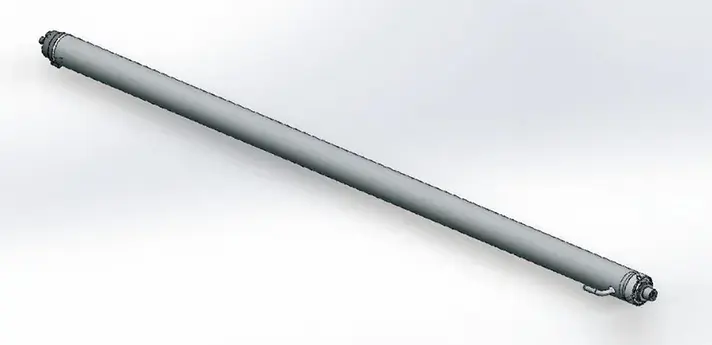

Forklift lift cylinder product detail
Produktdetalje — tætningsringstruktur og stempelsamling
Forklift lift cylinder application photo
Anvendelse — monteret på en fungerende gaffeltruckmast
Engineering design

Fire designpunkter, der forlænger cylinderens levetid

01

Krop af højstyrke stål

Slidstyrke og bearbejdningsmodstand er grundlæggende krav. På tunge lastbiler, der kører daglige cyklusser, udviser cylinderoverfladen lidt synligt slid efter længere tids service.

02

Afstemt stempel og tætningsring

Stempelgeometri og tætningsringsprofil matches som et sæt. Efter at tætningsringens struktur er optimeret, falder olielækagefejlene betydeligt - en kunde rapporterede, at vedligeholdelsesfrekvensen var halveret.

03

Responsiv løftekontrol

Cylinderen reagerer øjeblikkeligt på håndtagets input. Operatører kan bevæge sig hurtigt ved presserende løft eller sænke farten for nøjagtig positionering på skrøbelig last - ingen forsinkelse, intet hop.

04

Bufferenhed på avancerede modeller

End-of-slag bufferen bremser stemplet, når gaflen når toppen af ​​masten. Ingen hårde stød, ingen vibrationer - dette beskytter skrøbeligt gods og reducerer strukturelt slid på masten.

Fordele ved Raydafon gaffelløftercylindre

  • A
    Kompatibel med elektriske og diesel gaffeltrucks

    De fem standardmodeller dækker de fleste gaffeltruckmaster. Installationsafstande fra 1658 mm til 1808 mm matcher gængse lager- og logistiktrucks.

  • B
    Stabilt tryk under kontinuerlige cyklusser

    Vurderet 17,5-18,1 MPa. Det matchede stempel- og tætningssæt holder trykket stabilt på tværs af hyppige op-ned-cyklusser uden drift.

  • C
    Lav olielækage, lavt slid

    Optimeret tætningsstruktur reducerer lækage i støvede lagerbygninger og fugtige miljøer. Lavere vedligeholdelsesfrekvens reducerer direkte driftsomkostningerne.

  • D
    Buffer enhed beskyttelse

    Avancerede modeller sænker stemplet ved slutningen af ​​slaget, hvilket forhindrer hård påvirkning af skrøbelig last og reducerer slid på masten og selve cylinderen.

  • E
    OEM support

    Send et gaffeltruckmærke og model- eller tegningsnummer. Raydafon reverse-engineerer, prøver og citerer en brugerdefineret batch på den samme tegning.

  • F
    Direkte forsyning fra fabrikken

    Produceret i Raydafons egen fabrik i Ningbo. Kunder handler direkte med producenten med hurtig eftersalgsrespons og stabil batchkvalitet.

Hvor der bruges gaffeltrucks

Lagerlæsning og losning

Containerlæsning, palleplukning og hyldeoverførsel. Responsiv løftekontrol fremskynder håndteringen af ​​standard pallelæs.

Fabriksløfteoperationer

Tunge eller uregelmæssige industribelastninger, hvor operatøren har brug for fin højdekontrol ved mastetoppen til stabling.

Havne- og logistikomsætning

Kontinuerlige tunge cyklusmiljøer. Bufferenhed og tætninger med lavt slid holder cylinderen kørende gennem tusindvis af cyklusser pr. skift.

Eftermarked og reservedele

Gaffeltruckforhandlere og eftermarkedsleverandører, der har brug for en pålidelig OEM-ækvivalent løftecylinder til populære lastbilmodeller. Både lager og specialproduktion er tilgængelig.

Ordrespecifikationsark

Kompatibilitet
Elektriske og diesel gaffeltrucks
Arbejdspres
17,5-18,1 MPa
Borings diameter
Φ56 til Φ60 mm
Stang diameter
Φ45 mm
Slagtilfælde
1500 til 1505 mm
Installationsafstand
1658 til 1808 mm
Enhedsvægt
32,6 til 50 kg
Havn / interface
G1/2, M22×1,5
Buffer enhed
Tilgængelig på avancerede modeller for slagfrit fuldslagsstop
Forsegling
Optimeret tætningsringstruktur for at reducere olielækage og slid
Tilpasning
Brugerdefineret boring, slaglængde, porttype, OEM-emballage og private label
MOQ
50 enheder pr model
Bulk ledetid
25-35 dage efter indbetaling og trækningsgodkendelse
Tilbudsgrundlag
Gaffeltruckmodel og tonnage, påkrævet slaglængde, portstørrelse, mængde, destinationshavn

Hvordan din ordre bevæger sig gennem Raydafon

01

Ansøgningskort

Send gaffeltrucks mærke og model, tonnage, påkrævet slaglængde, portstørrelse, mængde og destinationshavn.

02

Modelvalg

Raydafon bekræfter, om en standardmodel (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) passer, eller om der er behov for en specialopbygning.

03

Prøve- og tegningsgodkendelse

Til brugerdefinerede konstruktioner, reverse-engineer Raydafon OEM-delen, producerer en prøve og bekræfter boring, slaglængde, installationsafstand og portdimensioner med køberen.

04

Bearbejdning af krop og stang

Cylinderhus af højstyrke stål er slebet til tolerance. Stempelstangen er slebet og hårdforkromet for slidstyrke.

05

Samling og Buffer Tuning

Stempel, tætninger, styrebøsning og bufferanordning er samlet. Bufferslaget er indstillet, så stoppet er stødfrit ved det nominelle tryk.

06

Pakning og forsendelse

Cylindre er pakket i trækasser med anti-rust olie og beskyttende endehætter. Sendes til søs, med fly eller ekspres med pakkeliste, faktura og inspektionsrapport.

Dokumentation og kvalitetssupport

  • ✓
    Materialecertifikat

    Cylinderhus og stangmaterialecertifikat, datablad for tætningssammensætning leveres med hver forsendelse.

  • ✓
    Tryktestrapport

    Hver cylinder tryktestet ved nominelt tryk før pakning. Lækage, glathed i slag og porttilpasning registreres.

  • ✓
    Dimensionel inspektionsjournal

    Boring, stang, slaglængde, installationsafstand og portdimensioner registreret i forhold til den bestilte specifikation eller kundetegning.

  • ✓
    Eksport emballage

    Trækasse med anti-rust olie og beskyttende endestykker. Store cylinderpartier palleteret og fastspændt til søfragt.

Ofte stillede spørgsmål

Hvad er en gaffeltrucks løftecylinder?

En gaffeltruck løftecylinder er den lodrette hydrauliske cylinder installeret på masten, der hæver og sænker gaffelslæden. Den konverterer hydraulisk tryk til lineær bevægelse langs den lodrette akse og er en af ​​de tre hydrauliske kernecylindre på en gaffeltruck ved siden af ​​vippecylinderen og styrecylinderen.

Hvad er forskellen mellem løftecylinderen og vippecylinderen?

Løftecylinderen bevæger sig lodret og styrer gaffelslædens højde. Vippecylinderen bevæger sig vandret og styrer mastens fremad- og bagudgående vinkel. Begge arbejder sammen, når du løfter eller placerer en byrde. Raydafon producerer begge dele, og vippecylinderen er opført separat på siden.

Hvilket arbejdstryk håndterer denne cylinder?

Afhængigt af model er arbejdstrykket 17,5 MPa eller 18,1 MPa. Boringen og stangens dimensioner er tilpasset dette trykområde, så cylinderen holder trykket stabilt under kontinuerlige løftecyklusser.

Hvilke materialer og tætninger bruges?

Cylinderhuset og stempelstangen er lavet af højstyrkestål. Tætningssættet bruger en slidstærk blanding med en optimeret tætningsringstruktur. Denne struktur reducerer olielækage og slid, hvilket forlænger levetiden i støvede lagerbygninger eller fugtige miljøer.

Hvad er bufferenheden, og hvorfor betyder det noget?

På avancerede Raydafon-modeller har cylinderen en bufferanordning i slutningen af ​​slaget. Når gaflen når toppen af ​​masten, bremser bufferen stemplet, så der ikke er noget hårdt 'klang' eller vibration. Dette beskytter skrøbelig last og reducerer stødslid på masten og selve cylinderen.

Hvilke gaffeltrucks er den kompatibel med?

De fem standardmodeller dækker almindelige el- og dieselgaffeltrucks. Installationsafstanden varierer fra 1658 mm til 1808 mm, så de fleste standardmaster har en matchende model. Til OEM-master eller ældre lastbiler understøtter Raydafon tilpasset boring, slaglængde og installationsafstand.

Hvad er MOQ og leveringstid?

MOQ er 50 enheder pr. model. Masseleveretid er 25-35 dage efter godkendelse af depositum og tegning, afhængigt af modellens kompleksitet og ordremængde.

Hvordan anmoder jeg om et tilbud?

Send din gaffeltruckmodel og tonnage, påkrævet slaglængde, portstørrelse, mængde og destinationsport. Raydafon vil bekræfte modellen eller designe en brugerdefineret build og derefter tilbyde et FOB Ningbo tilbud med leveringstid og pakningsdetaljer.

Klar til at købe specialfremstillede gaffeltrucks?

Send din gaffeltruckmodel og tonnage, påkrævet slaglængde, portstørrelse og ordremængde. Raydafon vil bekræfte standardmodellen eller designe en brugerdefineret build og derefter tilbyde et FOB Ningbo tilbud med leveringstid og pakningsdetaljer.
