Snekkehjul af messing

Raydafon er en Kina-baseret OEM-producent og leverandør af messing-snekkehjul til snekkedrev i ingeniørmaskiner, metallurgisk udstyr, medicinsk udstyr, skibsbygning og automatiseret lager. Standardproduktion bruger ZCuSn10Pb1 tinbronze, hårdhed HB≥80, slidstyrke omkring 30% højere end almindelig messing. Gearet behandles gennem fem præcisionstrin - støbning, grovdrejning, findrejning, hobbing og slibning - når tandoverfladeruheden Ra≤1,6μm og indgrebsfejl under 0,05 mm med den matchende snekke. Transmissionseffektiviteten er omkring 15 % højere end den nationale standard, og selvsmørende ydeevne reducerer olieafhængigheden. Kontinuerlig 5000-timers driftstest viser en slidhastighed på under 0,01 mm pr. 100 timer. Standardprøve: modul 0,5, 20 tænder, tænder diameter 11,2 mm, højde 12 mm, udvendig diameter 11 mm, boring 4 mm, vægt 16 g. Brugerdefineret modul, tandnummer, udvendig diameter fra 50 mm til 300 mm og materialekvalitet er understøttet. Levering er omkring 15 dage for standardordrer. Send tegning, materialekvalitet, mængde og destinationshavn for et hurtigt tilbud.
Kina OEM Messing Worm Wheel Producent

Producent af snekkehjul i messing til snekkedrev inden for teknik, medicinsk og skibsbygningsudstyr

Raydafon er en Kina-baseret fabriksdirekte producent og leverandør af messing-snekkehjul. Dette snekkehjul af messing bruger ZCuSn10Pb1 tinbronze med hårdhed HB≥80 og slidstyrke omkring 30 % højere end almindelig messing. Den behandles gennem fem præcisionstrin - støbning, grovdrejning, findrejning, slibning og slibning - når tandoverfladeruheden Ra≤1,6μm og indgrebsfejl under 0,05 mm med den matchende snekke. Transmissionseffektiviteten er omkring 15 % højere end den nationale standard, og en 5000-timers kontinuerlig driftstest viser en slidhastighed på under 0,01 mm pr. 100 timer. Anvendelser omfatter drejning af gravemaskiner, løft af gaffeltrucks, valseværksvalsetransmission, CT-scanner roterende rammer, justering af tandlægestole, dækskran og automatiserede lagerstablere. Brugerdefineret modul, tandnummer og udvendig diameter fra 50 mm til 300 mm understøttes. Send tegning, materialekvalitet, mængde og destinationshavn for at anmode om et tilbud.

HB≥80Hårdhed
Ra≤1,6μmTandoverflade
<0,05 mmMeshing fejl
+15 %Effektivitet vs national standard
15 dageStandard levering

Materiale, præcision og selvsmøring fordele

Raydafon producerer dette snekkehjul af messing ved hjælp af ZCuSn10Pb1 tinbronze. Sammenlignet med almindelig messing tilbyder denne legering højere hårdhed, bedre slidstyrke og mere stabil ydeevne under konstant belastning. Den fem-trins produktionsproces styrer både tandgeometri og overfladefinish, hvilket er vigtigt for glat indgreb med snekkeskaftet.

Trin 1 — Casting

ZCuSn10Pb1 tinbronze støbes til emner med kontrolleret kornstruktur for stabil hårdhed.

Trin 2 — Groft og findrejning

Yderdiameter, boring, trin og flader drejes til tolerance før gearskæring.

Trin 3 — Hobbing

Den spiralformede tandprofil er skåret til, så den passer til snekkeakslen, med tandnummer og modul styret pr. tegning.

Trin 4 — Slibning

Tandoverfladen er slebet til Ra≤1,6μm og indgrebsfejl med ormen holdes under 0,05 mm.

Trin 5 — Inspektion og pakning

Hårdhed, dimension og indgreb kontrolleres. Anti-rust olie og beskyttende indpakning påføres før pakning.

For købere, der køber relaterede gear- og transmissionsdele, skal du gennemgå det fuldePræcisions gearkategori, denSnekkegear og Snekkeakselside, ogDuplex snekkegearside.

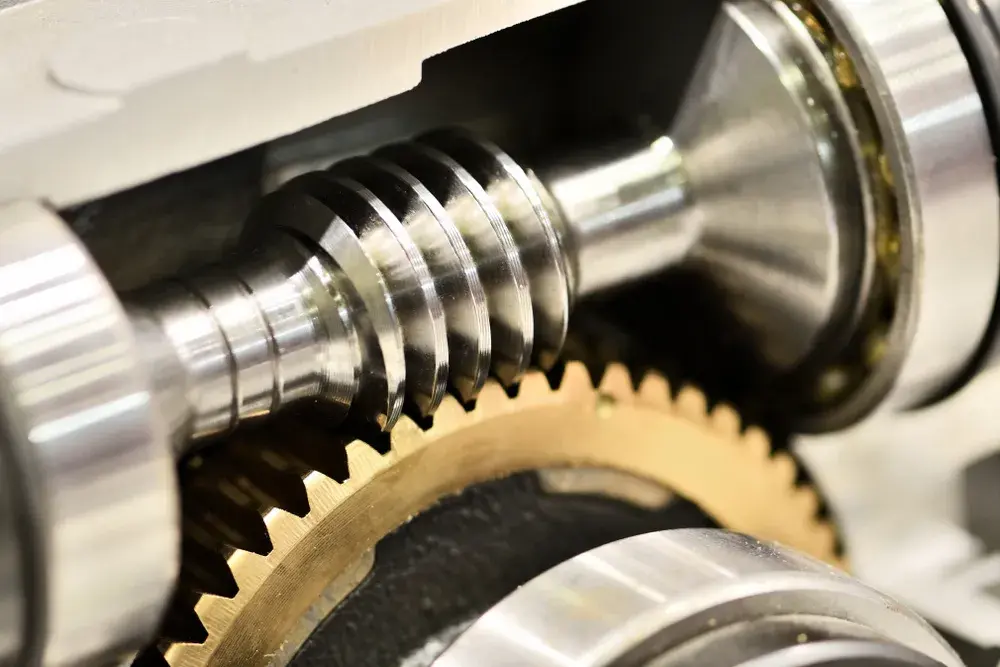

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Messing-snekkehjul fremstillet af ZCuSn10Pb1 tinbronze

Standard specifikationer og dimensioner

Tabellerne nedenfor viser standardprøvespecifikation, snekkehjulstørrelse og matchende snekkegearakselstørrelse. Brugerdefineret modul, tandnummer, udvendig diameter fra 50 mm til 300 mm, boring og materialekvalitet understøttes til OEM-projekter.

Standard specifikationer

Punkt Værdi
Materiale Messing (ZCuSn10Pb1 tin bronze)
Farve Gul
modul 0.5
Vægt 16 g

Størrelse på ormehjulet

Punkt Værdi
Tænder 20
Tænders diameter 11,2 mm
Højde 12 mm / 0,47 tomme
Udvendig diameter 11 mm / 0,43 tommer
Hul diameter 4 mm / 0,16 tommer
Trinstørrelse 9 × 7 mm / 0,35 × 0,27 tomme (Dia × H)
Samlet størrelse 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 tommer (H × OD × ID)

Størrelse på snekkegearaksel

Punkt Værdi
Højde 20 mm / 0,79 tomme
Udvendig diameter 9,8 mm / 0,39 tomme
Indvendig diameter 3,17 mm / 0,12 tomme
Størrelse 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 tommer (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Målreference for standardsnekkehjul af messing

Anvendelser inden for ingeniørmaskiner, medicinsk udstyr og skibsbygning

Tekniske maskiner

Gravemaskinens drejemekanismer er afhængige af, at den håndterer drejningsmomentet med tung belastning og holder drejeskiven i gang og stopper jævnt under mudrede forhold. Gaffeltrucks løftesystemer bruger det til præcise løft ved 3-tons belastninger uden at ryste.

Metallurgisk udstyr

Valseværksvalsetransmission opretholder stabil drift ved 250°C og understøtter ensartet stålpladetykkelse. Ståltud vippeanordninger bruger sine selvsmørende egenskaber for at undgå olieforurening af smeltet stål.

Medicinsk udstyr

CT-scannerens roterende rammer kører under 45 dB med dette ormehjul af messing, som understøtter klar billeddannelse. Tandbehandlingsstolens justeringer opnår 0,5 mm præcisionsløft og sænkning.

Skibsbygning

Dækkranens mekanismer modstår saltspraykorrosion og glider stadig ikke efter 500 timers saltspraytest. Skibsstyresystemer opretholder nøjagtig retningskontrol i vind og bølger.

Automatiseret lager

Stablerløftesystemer udfører 20 handlinger i minuttet med en positioneringsfejl på ikke over 1 mm. Sorteringslinjestyringsenheder håndterer retningsændringer med høj hastighed uden pakkestop.

Tekstil og emballage

Tekstil- og emballageudstyr nyder godt af stabil kraftoverførsel, selvsmøring og reduceret energiforbrug under lange sammenhængende skift.

For relaterede transmissionskomponenter, seSkrue gearkategori ogBevel Gearside.

Kvalitetsbevis, test og eksportsupport

Materiale- og hårdhedsregistreringer

ZCuSn10Pb1 tinbronzekvalitet, hårdhed HB≥80 og varmebehandlings- eller støbeposter kan leveres med bulkforsendelser.

Tandprofil og dimensionsinspektion

Modul, tandnummer, tanddiameter, udvendig diameter, boring og trindimensioner inspiceres i forhold til den bestilte tegning eller prøve.

Indgreb og støjkontrol

Hver batch kontrolleres for maskefejl under 0,05 mm med den matchende snekke, jævn rotation og lavt kørestøj.

Eksport emballage

Gear er pakket med anti-rust olie og beskyttende indpakning. Bulkordrer kan palleteres og spændes til søfragt, luftfragt eller ekspreslevering.

Tilpasset OEM-bestillingsproces

Trin 01 Send ansøgningsoplysninger

Angiv modul, tandnummer, ydre diameter, boring, trinstørrelse, materialekvalitet, mængde og destinationsport.

Trin 02 Tegning eller prøvegennemgang

Raydafon gennemgår OEM-tegningen eller den fysiske prøve og bekræfter specifikationer og materialevalg.

Trin 03 Prøve og godkendelse

Til kundetilpassede projekter producerer Raydafon en prøve til køberbekræftelse før bulkproduktion.

Trin 04 Produktion og tilbud

Efter godkendelse giver Raydafon et FOB Ningbo tilbud, produktionsplan og pakningsdetaljer.

Ofte stillede spørgsmål

Hvad er et snekkehjul af messing?

Et snekkehjul af messing er hjuldelen af ​​et snekkegeardrev, der går i indgreb med en snekkeaksel for at overføre bevægelse og drejningsmoment ved en akselvinkel på 90°. Messing og bronzelegeringer bruges, fordi de giver lav friktion, god slidstyrke og selvsmørende egenskaber, når de er parret med en hærdet stålsnekke.

Hvilket materiale bruger Raydafon?

Raydafons standardproduktion bruger ZCuSn10Pb1 tinbronze med hårdhed HB≥80 og slidstyrke omkring 30 % højere end almindelig messing. Andre bronze- eller messingkvaliteter kan anvendes på forespørgsel afhængigt af belastning, hastighed og miljø.

Hvilken præcision og effektivitet kan opnås?

Gearet behandles gennem fem præcisionstrin - støbning, grovdrejning, findrejning, hobbing og slibning - når tandoverfladeruheden Ra≤1,6μm og indgrebsfejl under 0,05 mm med den matchende snekke. Transmissionseffektiviteten er omkring 15 % højere end den nationale standard, og en 5000-timers kontinuerlig driftstest viser en slidhastighed på under 0,01 mm pr. 100 timer.

Hvad er standardprøvestørrelsen?

Standardprøve: modul 0,5, 20 tænder, tænder diameter 11,2 mm, højde 12 mm, udvendig diameter 11 mm, boring 4 mm, vægt 16 g. Matchende snekkegearaksel: højde 20 mm, udvendig diameter 9,8 mm, indvendig diameter 3,17 mm. Custom modul, tandnummer, udvendig diameter 50-300 mm og boring understøttes.

Hvad er de vigtigste applikationer?

Anvendelser omfatter gravemaskinedrejningsmekanismer, gaffeltruckløftesystemer, valseværksvalsetransmission, vippeanordninger af ståltud, roterende rammer til CT-scannere, justering af tandlægestole, dækskran, skibsstyresystemer, automatiserede lagerstablere og sorteringslinjestyreanordninger.

Hvilke oplysninger er nødvendige for et tilbud?

Send tegnings- eller prøvedetaljer, modul, tandnummer, ydre diameter, boring, materialekvalitet, mængde og destinationsport. Raydafon vil svare med et FOB Ningbo tilbud og leveringstid.

Hvad er leveringstiden?

Standardordrer afsendes omkring 15 dage efter ordrebekræftelse. Brugerdefinerede eller bulkordrer afhænger af tegningens kompleksitet og mængde. Raydafon leverer en opdateret tidsplan efter tegningsgodkendelse.

Klar til at købe tilpassede messing-snekkehjul?

Send din tegning eller prøvedetaljer, modul, tandnummer, ydre diameter, boring, materialekvalitet, ordremængde og destinationsport. Raydafon vil bekræfte specifikationen, producere en prøve, hvis det er nødvendigt, og derefter give et FOB Ningbo-tilbud med leveringstid og pakningsdetaljer.
