Hvordan påvirker slaglængden valget af teleskopiske hydrauliske cylindre?

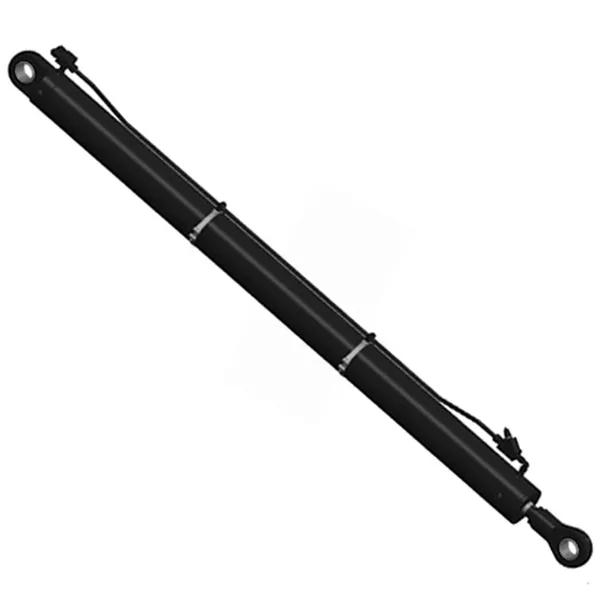

En dumperfabrikant har brug for en cylinder, der kan hæve en 20-tons lad til en 50-graders vinkel. Den nødvendige slaglængde er 1.200 mm. Men når ingeniøren modtager tilbuddet fra en standard 1-trins cylinderleverandør, bliver problemet indlysende: en 1-trins cylinder med en slaglængde på 1.200 mm ville være over 2.400 mm lang, når den er helt tilbagetrukket. Det ville ikke passe under lastbilens lad. Dette er den klassiske grundTeleskopiske hydrauliske cylindreeksistere. En teleskopcylinder bruger flere indlejrede stadier, der strækker sig sekventielt. Når cylinderen er helt tilbagetrukket, er den kompakt. Når det er helt udstrakt, er slaget summen af ​​slagene for alle stadierne. Slaglængden er derfor ikke kun en præstationsparameter; det er parameteren, der bestemmer, om cylinderen passer, hvor mange trin der kræves, og hvordan cylinderen vil fungere under belastning. For købere er det afgørende at forstå forholdet mellem slaglængde og cylindervalg for at specificere det rigtige produkt.

Denne vejledning er skrevet til indkøbsingeniører og maskindesignere, der skal vælge teleskopiske hydrauliske cylindre til deres anvendelse. Vi vil forklare, hvordan slaglængden påvirker antallet af trin, den lukkede længde, knækmodstanden og cylinderens samlede ydeevne. Vi vil levere tabeller og tekniske data for at hjælpe dig med at specificere den rigtige cylinder. Vi vil også levere detaljerede produktparametre fra vores fabrik hos Raydafon Technology Group Co., Limited. Uanset om du designer en tipvogn, en renovationskomprimator, en arbejdsplatform eller en hydraulisk presse, hjælper denne guide dig med at træffe en informeret beslutning om slaglængde og cylindervalg.

Indholdsfortegnelse

• 1. Hvad er slaglængde, og hvorfor betyder det noget for teleskopcylindre?
• 2. Hvordan bestemmer slaglængde antallet af stadier?
• 3. Hvordan påvirker slaglængden lukket længde og installationsplads?
• 4. Hvordan påvirker slaglængde spændemodstanden?
• 5. Hvordan specificerer du den rigtige slaglængde til din applikation?
• 6. Hvad er de vigtigste produktparametre fra vores fabrik?
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

1. Hvad er slaglængde, og hvorfor betyder det noget for teleskopcylindre?

Slaglængde er den afstand, som cylinderstangen tilbagelægger fra den helt tilbagetrukne position til den helt udstrakte position. For en teleskopisk hydraulikcylinder er den samlede slaglængde summen af ​​hvert enkelt trins slag. En to-trins cylinder kan have en samlet slaglængde på 800 mm, hvor hvert trin bidrager med 400 mm. En tre-trins cylinder kan have en samlet slaglængde på 1.200 mm, hvor hvert trin bidrager med 400 mm. Slaglængden er den primære parameter, der bestemmer cylinderens størrelse og konfiguration. Det påvirker antallet af trin, den lukkede længde, vægten og omkostningerne. Tabellen nedenfor illustrerer forholdet mellem slaglængde og antallet af trin for en typisk teleskopcylinder.

PåRaydafon Technology Group Co., Limited, fremstiller vores fabrik teleskopiske hydrauliske cylindre med slaglængder fra 300 mm til 3.000 mm. Vi kan tilpasse slaglængden og antallet af trin for at opfylde dine specifikke applikationskrav. Vores ingeniørteam kan hjælpe dig med at bestemme den optimale slaglængde og fasekonfiguration til dit projekt.

2. Hvordan bestemmer slaglængde antallet af stadier?

Antallet af trin i en teleskopisk hydraulisk cylinder bestemmes af den samlede slaglængde og det maksimalt tilladte slag pr. trin. Hver etape har et maksimalt slag, der er begrænset af længden af ​​etapen og det overlap, der kræves for stabilitet. Et typisk stadium kan strække sig til omkring 80-90% af dets længde. Hvis det samlede slag kræver mere end et trin kan give, tilføjes yderligere trin. Antallet af stadier påvirker kompleksiteten, omkostningerne og ydeevnen af ​​cylinderen. Flere stadier betyder flere komponenter, flere tætninger og flere potentielle lækagepunkter. Flere stadier betyder dog også en kortere lukket længde for et givet slag. Tabellen nedenfor viser forholdet mellem totalt slag, etapeslag og antal etaper.

På vores fabrik designer vi hver teleskopisk hydraulikcylinder for at optimere antallet af trin til det påkrævede slag. Vi bruger avanceret beregningssoftware til at bestemme de optimale etapelængder og overlapninger. Vores mål er at levere en cylinder, der passer til den tilgængelige plads, giver den nødvendige slaglængde og yder pålideligt under belastning.

3. Hvordan påvirker slaglængden lukket længde og installationsplads?

Den lukkede længde af en teleskopisk hydraulisk cylinder er længden af ​​cylinderen, når alle trin er helt tilbagetrukket. Den lukkede længde er kritisk for installationen, fordi den afgør, om cylinderen passer ind i den tilgængelige plads. Et længere slag kræver en længere cylinder, men forholdet er ikke lineært. En teleskopcylinder kan opnå et langt slag med en relativt kort lukket længde, fordi stadierne lægger sig inde i hinanden. Forholdet mellem lukket længde og slaglængde er et nøgletal for ydeevne. En et-trins cylinder har typisk en lukket længde, der er omkring 1,2 til 1,5 gange slaget. En to-trins teleskopcylinder kan have en lukket længde, der er 0,8 til 1,0 gange slaget. En tre-trins cylinder kan have en lukket længde, der er 0,5 til 0,7 gange slaglængden. Tabellen nedenfor sammenligner de lukkede længdeforhold for forskellige cylindertyper.

Hos Raydafon designer vores fabrik teleskopiske hydrauliske cylindre for at opnå den kortest mulige lukkede længde for et givet slag. Vi bruger højstyrkematerialer og præcisionsfremstilling for at minimere vægtykkelsen af ​​hvert trin, samtidig med at det krævede trykniveau opretholdes. Dette giver os mulighed for at pakke mere slag i en mindre pakke, hvilket gør vores cylindre ideelle til applikationer, hvor installationspladsen er begrænset.

4. Hvordan påvirker slaglængde spændemodstanden?

Knækning er en kritisk overvejelse for teleskopiske hydrauliske cylindre, især ved lange slag. Når cylinderen strækker sig, øges den effektive længde af stangen, og knækmodstanden falder. En teleskopcylinder er mere modtagelig for knæk end en et-trins cylinder, fordi trinene er slanke, og belastningen overføres gennem flere glidende grænseflader. Knækmodstanden afhænger af diameteren af ​​hvert trin, overlapningen mellem trinene og vejledningen fra cylinderlegemet. For et givet slag vil en cylinder med flere trin have en mindre diameter for hvert trin, hvilket reducerer knækmodstanden. Derfor skal slaglængden og antallet af etaper afbalanceres mod den påkrævede knæksikkerhedsfaktor. Tabellen nedenfor illustrerer virkningen af ​​slaglængde på knækmodstand for en typisk tre-trins cylinder.

På vores fabrik bruger vi avanceret computerstøttet ingeniørsoftware (CAE) til at udføre knækanalyse på hver teleskopisk hydraulikcylinder, vi designer. Vi optimerer diameteren og overlapningen af ​​hvert trin for at sikre, at cylinderen kan modstå den nødvendige belastning uden at bukke. Vi giver også vejledning om den maksimalt tilladte slaglængde for hver cylindermodel.

5. Hvordan specificerer du den rigtige slaglængde til din applikation?

Angivelse af den rigtige slaglængde for en teleskopisk hydraulisk cylinder kræver en systematisk evaluering af dine applikationskrav. Det første trin er at bestemme den nødvendige rejseafstand. Dette er den afstand, som lasten skal bevæge sig. Det andet trin er at bestemme den tilgængelige installationsplads. Dette er den plads, der er til rådighed for cylinderen, når den er helt tilbagetrukket. Det tredje trin er at bestemme den nødvendige kraft. Dette er den belastning, som cylinderen skal flytte. Det fjerde trin er at bestemme den nødvendige knæksikkerhedsfaktor. Dette er sikkerhedsmarginen mod knækning. Det femte trin er at vælge den cylinderkonfiguration, der opfylder disse krav. Tabellen nedenfor giver en guide til valg af slaglængde til almindelige applikationer.

Hos Raydafon arbejder vores fabrik sammen med vores kunder om at specificere den rigtige slaglængde og cylinderkonfiguration til deres anvendelse. Vi leverer tekniske data, beregninger og anbefalinger. Vores ingeniørteam kan hjælpe med udvælgelsesprocessen og levere detaljerede tegninger til godkendelse.

6. Hvad er de vigtigste produktparametre fra vores fabrik?

Følgende tabel viser de vigtigste produktparametre for vores teleskopiske hydrauliske cylindre. Disse cylindre er designet til en bred vifte af applikationer, herunder tipvogne, affaldskomprimatorer, lifte og hydrauliske presser. Vores fabrik kan også producere brugerdefinerede cylindre for at opfylde specifikke krav.

På vores fabrik fremstiller vi vores teleskopiske hydrauliske cylindre for at opfylde disse specifikationer og mere. Vi kan tilpasse slaglængde, antal trin, boring, stang, montering og tætninger, så de passer til din specifikke applikation. Vores kvalitetskontrolsystem omfatter inspektion af råvarer, inspektion i processen og slutinspektion før afsendelse. Vores mål er at give vores kunder teleskopiske hydrauliske cylindre af høj kvalitet, der opfylder deres krav til ydeevne.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvordan bestemmer jeg den nødvendige slaglængde til min ansøgning?

Svar: Den nødvendige slaglængde er den afstand, som lasten skal tilbagelægge. Dette bestemmes af mekanismens geometri. For en dumper er slaget den afstand, der kræves for at hæve ladet til den ønskede vinkel. For en arbejdsplatform er slaglængden den afstand, der kræves for at hæve platformen til den ønskede højde. Vores ingeniørteam kan hjælpe dig med at beregne det nødvendige slag til din specifikke applikation.

Spørgsmål 2: Kan en teleskopcylinder have et længere slag end en et-trins cylinder?

Svar: Ja, en teleskopisk hydraulisk cylinder kan opnå en meget længere slaglængde end en et-trins cylinder med samme lukkede længde. Dette skyldes, at stadierne lægger sig inde i hinanden, når de trækkes tilbage. En tre-trins teleskopcylinder kan opnå et slag, der er 2-3 gange slaglængden for en et-trins cylinder med samme lukkede længde. Dette gør teleskopcylindre ideelle til applikationer, hvor installationspladsen er begrænset.

Spørgsmål 3: Hvad er det maksimale antal tilgængelige trin?

Svar: Hos Raydafon Technology Group Co., Limited, fremstiller vi teleskopiske hydrauliske cylindre med op til fem trin. Det maksimale antal trin bestemmes af den påkrævede slaglængde, den tilgængelige installationsplads og kravene til knækning. Flere stadier tillader et længere slag i en kortere lukket længde, men de øger også kompleksiteten og omkostningerne.

Spørgsmål 4: Hvordan påvirker slaglængden prisen på en teleskopcylinder?

Svar: Prisen på en teleskopisk hydraulisk cylinder stiger med slaglængde og antallet af trin. Et længere slag kræver mere materiale og mere præcis fremstilling. Flere stadier kræver flere tætninger, mere bearbejdning og mere monteringstid. Omkostningerne afhænger også af trykklassificeringen, materialerne og monteringskonfigurationen. Vores fabrik kan give et detaljeret tilbud baseret på dine specifikke krav.

Spørgsmål 5: Kan slaglængden tilpasses?

Svar: Ja, vi kan tilpasse slaglængden til at opfylde dine specifikke applikationskrav. Vi kan justere længden af ​​hvert trin og antallet af trin for at opnå det ønskede samlede slag. Vi kan også tilpasse den lukkede længde, boringen, stangen og monteringen. Vores ingeniørteam kan arbejde sammen med dig om at designe en teleskopisk hydraulisk cylinder, der passer perfekt til din applikation.

8. Konklusion

Slaglængde er den vigtigste parameter i valget af teleskopiske hydrauliske cylindre. Det bestemmer antallet af trin, den lukkede længde, knækmodstanden og cylinderens samlede ydeevne. For købere er det afgørende at forstå forholdet mellem slaglængde og disse faktorer for at specificere den rigtige cylinder til deres anvendelse. Hos Raydafon Technology Group Co., Limited har vores fabrik ekspertisen og udstyret til at fremstille højkvalitets teleskopiske hydrauliske cylindre med slaglængder fra 300 mm til 3.000 mm. Vi bruger højstyrkematerialer, præcisionsfremstilling og strenge tests for at sikre, at vores cylindre leverer pålidelig ydeevne og lang levetid.

Uanset om du designer en dumper, en renovationskomprimator, en arbejdsplatform eller en hydraulisk presse, inviterer vi dig til at kontakte os for at drøfte dine krav. Vi kan levere tekniske data, prøver og skræddersyede løsninger. Vores forpligtelse til kvalitet og kundetilfredshed har gjort os til en betroet partner for virksomheder over hele verden.

Kontakt Raydafon Technology Group Co., Limited i dagfor at diskutere dine krav til teleskopisk hydraulisk cylinder og opdage, hvordan vores cylindre kan opfylde dine behov for slaglængde og ydeevne.
