Hydraulisk bomcylinder til minigraver

Raydafon fremstiller hydrauliske bomcylindre til minigravere på sin egen fabrik i Ningbo, Kina. Standard borediametre går fra 50 mm til 125 mm med stangdiametre fra 25 mm til 75 mm, slaglængde op til 1000 mm, maksimalt tryk på 361 kN ved 29,4 MPa og et arbejdstemperaturområde på -20 °C til +70 °C. Tønden er smedet af højstyrkelegeret stål, og boringen er præcisionsslebet, hvilket reducerer intern friktion og giver nøjagtig bomkontrol ved lav hastighed. En indbygget dobbelt tætningsstruktur med slidstærkt importeret gummi og en udvendig visker beskytter tætningslæben mod støv og fugt og forlænger levetiden med mere end 40 %. Stangen og tønden ydersiden er anti-korrosionsbehandlet for regn, mudder og udvaskning. Boring, stang, slaglængde, monteringscentre og portpositioner fremstilles efter tegning til OEM montering eller udskiftning på 1-8 tons maskiner. Send din gravemaskinemodel eller den originale tegning for et tilbud inden for 24 timer.

Hydraulisk bomcylinder til minigraver — boring 50–125 mm, slaglængde til 1000 mm

Bomcylinderen er stemplet, der hæver og sænker bommen på en minigraver, og det er den cylinder, der tager mest belastning i hele maskinen. Raydafon smeder tønden af ​​højstyrkelegeret stål, sliber boringen for at reducere intern friktion og forsegler den med et dobbeltforseglingsarrangement til støvede forhold på stedet. Leveres som OEM montering eller som erstatningscylinder lavet efter din originale tegning.

  • 50–125 mmBorings diameter
  • 25–75 mmStang diameter
  • ≤ 1000 mmSlagtilfælde
  • 361 kNMaksimal trækkraft
  • -20 til +70 °CArbejdstemperatur
01 / OVERSIGT

Hydraulisk bomcylinder til minigraver — OEM & erstatningsforsyning

Bomcylinderen sidder mellem maskinrammen og bommen, og det er den komponent, der løfter hele gravemaskinens overbygning. På en minigraver arbejder bomcylinderen gennem et kortere slag end en fuldstørrelsesmaskine, men ved en høj arbejdscyklus, ofte tusindvis af cyklusser om dagen på kommunalt, landskabs- og landbrugsarbejde. Denne kombination - kort slaglængde, højt cyklusantal, støvet miljø - er, hvad specifikationen skal svare på, snarere end rå kraft alene.

Raydafon producerer denne cylinder på sin egen fabrik i Ningbo, Kina, til både maskinbyggere og eftermarkedet. Standard borediametre går fra 50 mm til 125 mm med stangdiametre fra 25 mm til 75 mm, slaglængde op til 1000 mm og maksimalt tryk på 361 kN, med et arbejdstemperaturområde på -20 °C til +70 °C. Relaterede cylindre fra samme fabrik omfatter den brederegravemaskine hydraulisk cylinderrækkevidde, denhydraulisk skovlcylinder til lille gravemaskineder fungerer med det på den samme maskine, og denhydraulisk cylinderkatalog over andre mobile maskiner.

02 / SPECIFIKATIONER

Tekniske specifikationer

  • ProduktnavnHydraulisk bomcylinder til minigraver
  • Borings diameter50 mm – 125 mm
  • Stang diameter25 mm – 75 mm
  • Slagtilfælde≤ 1000 mm
  • Maksimal trækkraft361 kN
  • Maksimalt tryk29,4 MPa
  • Arbejdstemperatur−20 °C til +70 °C
  • Tønde materialeHøjstyrkelegeret stålsmedning, præcisionsslebet boring
  • ForseglingDobbelt tætningsstruktur med slidstærkt importeret gummi
  • OverfladebehandlingAnti-korrosionsbehandlet stang og tønde udvendigt
  • MonteringTil maskintegning - stift-, gaffel- eller flangearrangement
  • TilpasningBoring, stang, slaglængde, monteringscentre, portposition, malingsfarve

Standard specifikationsark for minigravemaskinens bomcylinder.

Parameter Værdi
Borings diameter 50 mm – 125 mm
Stang diameter 25 mm – 75 mm
Slagtilfælde ≤ 1000 mm
Maksimal trækkraft 361 kN
Tryk 29,4 MPa
Arbejdstemperatur −20 °C til +70 °C

Hvordan træk og boring hænger sammen:den maksimale trykkraft på 361 kN gælder for den største boring i området ved 29,4 MPa. En mindre boring producerer proportionelt mindre kraft ved det samme tryk - en 50 mm boring ved 29,4 MPa giver omtrent 57,7 kN, en 63 mm boring omkring 91,6 kN og en 80 mm boring omkring 147,8 kN. Angiv altid boringen sammen med systemtrykket, fordi det tryk, din maskine har brug for, er det, der bestemmer boringen, ikke omvendt.

03 / PRODUKTDETALJER

Produktdetaljer

Fotografier og referencebilleder af den bomcylinder, vi producerer til minigravere.

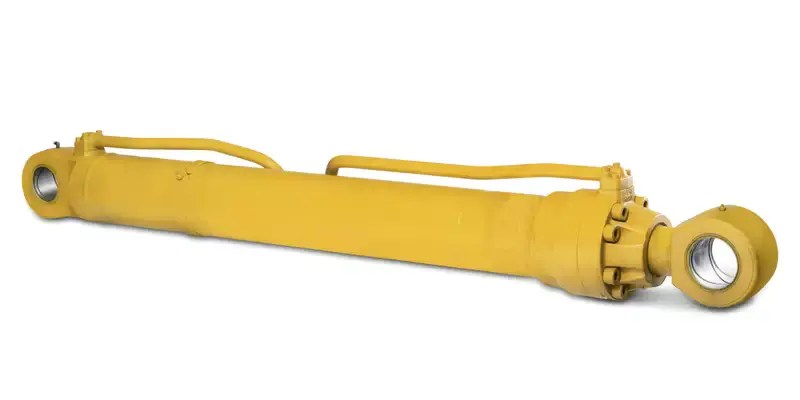

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hydraulisk bomcylinder til minigraver — tønde, stang og monteringsender.

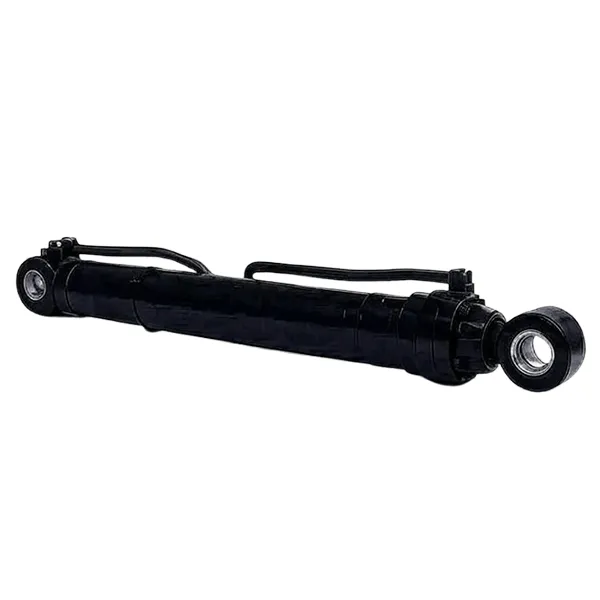

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Smedet ståltønde med præcisionsslebet boring.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Dimension og monteringsreference — bekræft mod din maskine før bestilling.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Stangoverflade og dobbelt tætningsarrangement.
04 / KONSTRUKTION

Produktegenskaber og konstruktion

Smedet tønde og jordboring

Tønden er smedet af højstyrke legeringsmateriale i stedet for bearbejdet af rørmateriale, hvilket giver en mere ensartet kornstruktur og bedre udmattelsesmodstand i de gevindskårne og svejsede ender. Boringen er derefter præcisionsslebet, så stempeltætningen løber mod en ensartet overfladefinish; den finish er det, der holder den indre friktionskoefficient lav - omkring 30 % lavere end en uslebnet boring i vores sammenligningstest - og det er grunden til, at bommen stadig kan sænkes præcist, når maskinen arbejder i et trangt rum, hvor centimeter betyder noget.

Dobbelt tætning til støvede steder

Hver cylinder bruger en indbygget dobbelt tætningsstruktur med slidstærkt importeret gummi. Den indvendige tætning holder hydraulisk tryk, mens den ydre visker holder støv og fugt væk fra tætningslæben, hvilket er det arrangement, der betyder noget på byggepladsen: En enkelt tætning, der får lov til at løbe forurenet, er det, der frembringer det langsomme gråd, der til sidst bliver til en lækage. I drift forlænger denne konstruktion cylinderens levetid med mere end 40 % sammenlignet med et enkelt tætningsarrangement og reducerer, hvor ofte maskinen skal ud af arbejde for vedligeholdelse.

Lavet efter din maskines geometri

Boring, stang, slaglængde, monteringscentre og portpositioner fremstilles efter tegning. For en udskiftningscylinder er dette den kritiske del — monteringscentrene og stiftdiametrene skal matche maskinens bom og ramme nøjagtigt, så send den originale tegning, maskinmodellen eller de målte dimensioner af den defekte cylinder, og vi vil matche grænsefladen, før du citerer. Forskellige slag- og trykkonfigurationer er tilgængelige på tværs af sortimentet, så de passer til kommunale, landskabs- og landbrugsopgaver.

05 / KOMPATIBILITET

Maskinkompatibilitet

Denne bomcylinder leveres til minigravere i klassen 1 til 8 tons, hvor borediametre i intervallet 50-125 mm er standard. Den monteres både som originalt udstyr og som erstatning på maskiner fra blandt andet følgende mærker:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Larve
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Bemærk venligst:mærkenavne er kun anført for at angive de maskinklasser, som denne cylinder almindeligvis er monteret på. Raydafon er en uafhængig producent og er ikke tilknyttet, autoriseret af eller en leverandør af originalt udstyr til disse mærker. Bekræft altid monteringstegningen af ​​din specifikke model før bestilling.

Ikke sikker på, hvilken boring og slag din maskine har brug for? Send gravemaskinemodellen, den eksisterende cylinders boring og stangdiameter, dens pin-til-pin-længde og systemtrykket, så bekræfter vi konfigurationen.

06 / ANSØGNINGER

Ansøgninger

Minigravere købes, fordi de passer, hvor fuldstørrelsesmaskiner ikke kan, og det er netop der, bomcylinderens styring betyder mest.

Kommunal vejvedligeholdelse

Rørlægning og reparation af brønddæksel i smalle gader, hvor bommen skal vendes i position i stedet for at svinges. Nøjagtig lavhastighedskontrol reducerer risikoen for at støde nedgravede tjenester eller færdige overflader.

Indvinding og beplantning af frugthave

Rydning af gamle træstubbe og klargøring af nye grunde, med bommen løftet og sænket omkring stående træer. Kontrolleret bevægelse undgår skader på frugttræerne, der skal forblive på plads.

Bygge- og nedrivningsarbejde

Nedbrydning af lave vægge og løft af lette byggematerialer, hvor stabil effekt under en skiftende belastning holder driften forudsigelig for operatøren og sikker for alle, der arbejder i nærheden.

Landbrugsvandsbeskyttelse

Skæring af drængrøfter til en kontrolleret dybde og bredde, som kun kan gentages, hvis bomcylinderen holder position under belastning i stedet for at drive, når skovlen møder modstand.

Anlægs- og haveanlæg

Sortering, nedgravning og flytning af jord i afgrænsede boliggrunde, hvor en kompakt maskine med præcis bomstyring efterlader en renere finish og mindre manuel oprydning.

Udskiftning og reparation

Direkte udskiftning af en ridset, bøjet eller utæt bomcylinder på en eksisterende maskine, fremstillet i forhold til den originale tegning eller målte prøve, så stifterne og portene er på linje.

07 / HVORFOR RAYDAFON

Produktfordele

  • Fabriksdirekte forsyningCylinderen er smedet, bearbejdet, samlet og testet på Raydafons egen fabrik, så der er ingen handelsmargin mellem dig og produktionen, og tegninger plus reservepakninger forbliver tilgængelige i maskinens levetid.
  • Lavere indre friktionPræcis jordboring og tilpasset stempeltætningsafstand reducerer den indre friktion, hvilket viser sig som en jævnere lavhastighedskontrol og mindre varme genereret i hydraulikolien under lange skift.
  • Tætning bygget til stedets forholdDobbelt tætning med en ekstern visker er specificeret for støv og fugt frem for et rent værksted, hvilket er det, der forlænger levetiden med mere end 40 % og reducerer uplanlagte nedetider.
  • Vifte af slag og trykBore-, stang-, slag- og trykkonfiguration kan tilpasses til maskinen i stedet for at tvinge den nærmeste katalogstørrelse, hvilket betyder noget, når en cylinder udskiftes på en udgået model.
  • Anti-korrosions overfladebehandlingStangen og cylinderens ydre er behandlet mod korrosion, så cylinderen overlever regn, mudder og udskylning uden overfladegruber, der ødelægger tætninger.
  • Tegningsbaseret udskiftningSend den originale tegning, maskinmodel eller målte dimensioner, og udskiftningen er produceret til denne grænseflade, så stifter, porte og monteringscentre passer uden ændringer på stedet.

Drivkraft, tætningslevetid og serviceinterval afhænger alle af den valgte boring, systemtrykket, driftscyklussen og hvor godt maskinens hydraulikolie er filtreret. Giv os gravemaskinemodellen og arbejdstrykket, så bekræfter vi boringen og slaget mod den belastning, cylinderen faktisk vil bære.

08 / KØBER FAQ

Ofte stillede spørgsmål om køber

  • Hvilken boring, slaglængde og tryk dækker denne minigraverbomcylinder?Borediametre fra 50 mm til 125 mm, stangdiametre fra 25 mm til 75 mm, slaglængde op til 1000 mm og maksimalt tryk på 29,4 MPa. Maksimal tryk er 361 kN ved den største boring; mindre boringer producerer forholdsmæssigt mindre kraft ved det samme tryk, så boringen bør vælges ud fra den kraft, din maskine har brug for.
  • Kan du lave en erstatning for min specifikke gravemaskinemodel?Ja. Send maskinmodellen, den originale tegning eller den målte boring, stangdiameter, slaglængde, pin-til-pin-længde og monteringsdetaljer for den defekte cylinder. Vi bekræfter grænsefladen og producerer cylinderen til at matche, hvilket undgår de tilpasningsproblemer, der kommer af at bruge en generisk størrelse.
  • Hvad er forskellen mellem maksimalt tryk og tryk?Tryk er det hydrauliske tryk, som cylinderen er normeret til, i dette tilfælde 29,4 MPa. Drivkraft er den kraft, som trykket frembringer på stempelområdet, hvorfor det ændres med boringsdiameter — 361 kN ved 125 mm boring, men kun omkring 57,7 kN ved 50 mm boring ved samme tryk.
  • Hvilket temperaturområde kan cylinderen arbejde i?Standard arbejdsområde er −20 °C til +70 °C. For maskiner, der arbejder uden for dette område, eller med hydraulikolie, der kører varmere, skal du fortælle os den kontinuerlige olietemperatur, og vi vil bekræfte tætningsmaterialet og specifikationen, der passer til det.
  • Hvordan er cylinderen beskyttet mod støv og vand?Den bruger en dobbelt tætningsstruktur med slidstærkt importeret gummi og en udvendig visker, så tætningslæben er beskyttet mod støv og fugt. Dette arrangement er specificeret til stedets forhold snarere end et rent miljø og er det, der forlænger levetiden med mere end 40 %.
  • Hvilke oplysninger skal du give, og kan der leveres reservepakninger?Maskinmodel, boring og stangdiameter, slaglængde, arbejdstryk, monteringstype og mængde - jo flere af disse du sender, jo hurtigere bekræfter vi designet. Tætningssæt og udskiftningskomponenter fås separat, så en maskine kan returneres til service efter en tætningsfejl uden at udskifte hele cylinderen. Tilbud er normalt indenfor 24 timer.
09 / RELATED

Relaterede produkter og yderligere læsning

Anmod om et tilbud på minigravemaskinebomcylinder

Send gravemaskinemodel, boring og stangdiameter, slaglængde, arbejdstryk, monteringstype og -antal — eller den originale tegning. Vi bekræfter konfigurationen mod din maskine og svarer med pris og leveringstid inden for 24 timer.

Send forespørgsel nu

* Maksimal trækkraft på 361 kN gælder for den største boring i området ved 29,4 MPa. Bekræft venligst boring, slaglængde og monteringsdimensioner på din maskine, før du bestiller. Mærkenavne bruges kun til at angive maskinklasser og antyder ingen tilknytning.
