Hvorfor er en hydraulisk løftecylinder rygraden i løfteudstyr?

På en byggeplads løfter en massiv hydraulisk kran en 20 tons stålbjælke til toppen af ​​et højhus. På et lager hæver en gaffeltruck en palle med varer til det tredje reolniveau. På et skibsværft hæver et sync-liftsystem et helt fartøj til vedligeholdelse. Disse tilsyneladende forskellige operationer deler et fælles element: de er alle afhængige af den hydrauliske løftecylinder til at omdanne væskekraft til lineær bevægelse. DeHydraulisk løftecylinderer ikke blot en komponent; det er den mekaniske muskel, der omdanner hydraulisk tryk til den kontrollerede kraft, der er nødvendig for at løfte, sænke og placere laster. Uden det ville moderne løfteudstyr, som vi kender det, ikke eksistere.

Så hvorfor betragtes den hydrauliske løftecylinder som rygraden i løfteudstyr? Svaret ligger i dens unikke kombination af krafttæthed, præcisionskontrol og pålidelighed. En hydraulisk cylinder kan generere enorm kraft fra en relativt lille pakke, der langt overstiger, hvad en elektrisk aktuator eller et pneumatisk system kan opnå ved samme størrelse. Den kan styres med millimeterpræcision, hvilket giver mulighed for jævn acceleration og deceleration. Og den kan designes til at modstå de mest krævende miljøer, fra arktisk kulde til ørkenvarme, fra ætsende havatmosfære til eksplosive industrizoner. Denne artikel vil undersøge de tekniske principper, tekniske specifikationer og anvendelseskrav, der gør den hydrauliske løftecylinder uundværlig i løfteudstyr. PåRaydafon Technology Group Co., Limited, har vores fabrik fremstillet hydrauliske løftecylindre i over to årtier, og vi har forfinet vores designs for at levere den ydeevne og pålidelighed, som vores kunder efterspørger.

Indholdsfortegnelse

• 1. Hvad er en hydraulisk løftecylinder, og hvordan genererer den kraft?
• 2. Hvorfor er krafttæthed den afgørende faktor i design af løfteudstyr?
• 3. Hvordan definerer præcisionskontrol sikkert og effektivt løft?
• 4. Hvad er de vigtigste tekniske specifikationer for vores hydrauliske løftecylinder?
• 5. Hvordan bestemmer applikationsteknik cylindervalg?
• 6. Ofte stillede spørgsmål (FAQ)
• 7. Konklusion

1. Hvad er en hydraulisk løftecylinder, og hvordan genererer den kraft?

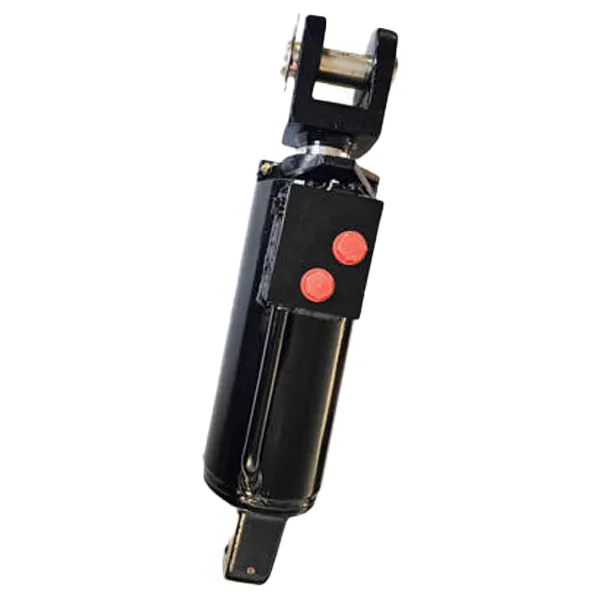

En hydraulisk løftecylinder er en mekanisk aktuator, der omdanner hydraulisk tryk til lineær kraft og bevægelse. Den består af en cylindrisk cylinder, et stempel, en stempelstang og tætningselementer. Hydraulikvæske pumpes ind i cylinderen under tryk, skubber mod stemplet og får stangen til at forlænge. Når væsken frigives, trækkes stangen tilbage, enten under vægten af ​​belastningen eller af en returfjeder. Kraften genereret af cylinderen bestemmes af det hydrauliske tryk og stemplets effektive areal. Sammenhængen er udtrykt ved formlen F = P × A, hvor F er kraften, P er trykket, og A er stempelarealet. Dette enkle forhold er grundlaget for alle hydrauliske løftesystemer.

For at forstå de praktiske implikationer af denne formel, overveje en hydraulisk løftecylinder med en stempeldiameter på 100 mm. Det effektive areal er ca. 7.854 mm². Ved et driftstryk på 200 bar (20 N/mm²) genererer cylinderen en kraft på 157.080 N, eller cirka 16 tons. Denne kraft genereres af en cylinder, der kun vejer en brøkdel af den last, den kan løfte. Denne ekstraordinære krafttæthed er den primære årsag til, at hydrauliske systemer foretrækkes til løfteapplikationer. Ingen anden lineær aktuatorteknologi – elektrisk, pneumatisk eller mekanisk – kan matche kraft-til-størrelse-forholdet for en hydraulisk løftecylinder.

Konstruktionen af ​​en hydraulisk løftecylinder er designet til at modstå det enorme indre tryk, der kræves for at generere disse kræfter. Tønden er typisk lavet af sømløst stålrør, slebet til en præcis indvendig diameter og overfladefinish. Stempelstangen er lavet af højstyrkestål, ofte forkromet for at modstå korrosion og slid. Pakningerne er lavet af polyurethan eller nitrilgummi, udvalgt for deres kompatibilitet med hydraulikvæsken og deres modstandsdygtighed over for høje temperaturer. The end caps are threaded or welded to the barrel and feature ports for the hydraulic fluid. Hos Raydafon fremstiller vores fabrik hydrauliske løftecylindre med cylinderdiametre fra 40 mm til 500 mm, der er i stand til at generere kræfter fra 5 tons til over 500 tons. The table below summarizes the key components and their functions.

Valget af materialer og præcisionen af ​​fremstillingsprocessen bestemmer ydeevnen og holdbarheden af ​​den hydrauliske løftecylinder. En cylinder med en dårligt slebet tønde vil lække internt, hvilket reducerer effektiviteten og genererer varme. En cylinder med en utilstrækkeligt forkromet stang vil korrodere, beskadige pakningerne og forårsage eksterne utætheder. På vores fabrik overholder vi strenge tolerancer og bruger kun materialer af høj kvalitet for at sikre, at vores hydrauliske løftecylindre leverer pålidelig ydeevne i hele deres levetid.

2. Hvorfor er krafttæthed den afgørende faktor i design af løfteudstyr?

Krafttæthed er mængden af ​​kraft en enhed kan generere pr. enhed af sin egen vægt eller volumen. Det er den vigtigste enkeltfaktor i design af løfteudstyr. En kran, der er for tung, kan ikke løfte sin tilsigtede last, fordi den først skal løfte sig selv. En gaffeltruck, der er for omfangsrig, kan ikke manøvrere i trange lagergange. Et hydraulisk løftesystem, der er for stort, kan ikke integreres i udstyret. Den hydrauliske løftecylinder tilbyder den højeste krafttæthed af enhver lineær aktuatorteknologi, hvilket gør den til det eneste praktiske valg til tunge løft.

To appreciate the advantage of hydraulic force density, compare a Hydraulic Lift Cylinder to an electric linear actuator. A typical electric actuator with a 100mm stroke and a 10 kN (1 ton) force rating weighs approximately 15-20 kg. A Hydraulic Lift Cylinder with the same stroke and force rating weighs approximately 5-8 kg. The hydraulic cylinder is two to three times lighter for the same force. Når kraftbehovet stiger til 100 kN (10 tons), bliver den elektriske aktuator upraktisk stor og tung, mens den hydrauliske cylinder forbliver kompakt. This is why electric actuators are limited to light-duty applications, while hydraulic cylinders dominate heavy lifting.

Krafttætheden af ​​en hydraulisk løftecylinder kan øges yderligere ved at øge driftstrykket. Moderne hydrauliske systemer fungerer ved tryk op til 350 bar, og nogle specialiserede systemer fungerer ved 700 bar. Ved 700 bar genererer en cylinder med et 100 mm stempel en kraft på 550 kN (55 tons), men selve cylinderen vejer mindre end 50 kg. Denne ekstraordinære krafttæthed muliggør design af kompakt, kraftfuldt løfteudstyr, der kan transporteres og betjenes i miljøer med begrænset plads. Tabellen nedenfor sammenligner krafttætheden af ​​forskellige aktuatorteknologier.

Hos Raydafon Technology Group Co., Limited designer vi vores hydrauliske løftecylindre for at maksimere kraftdensiteten uden at gå på kompromis med sikkerhed eller holdbarhed. Vi bruger højstyrkestål og avancerede tætningsteknologier for at sikre, at vores cylindre kan arbejde ved tryk op til 700 bar. Vores fabrik tilbyder også brugerdefinerede designs til applikationer, der kræver en optimal balance mellem kraft, størrelse og vægt. Krafttætheden af ​​den hydrauliske løftecylinder er grunden til, at den er rygraden i løfteudstyr.

3. Hvordan definerer præcisionskontrol sikkert og effektivt løft?

At skabe kraft er kun halvdelen af ​​historien. En hydraulisk løftecylinder skal også kontrollere denne kraft med præcision. I løfteudstyr kan ukontrolleret bevægelse være katastrofal. En kran, der sænker sin last for hurtigt, kan få lasten til at svinge og potentielt ramme arbejdere eller strukturer. En gaffeltruck, der løfter gaflerne for brat, kan destabilisere lasten og få den til at falde. En løfteplatform, der ikke stopper i den korrekte højde, kan forårsage personskade. Præcisionsstyringen af ​​den hydrauliske løftecylinder er derfor lige så vigtig som dens kraftgenererende evne.

Præcisionskontrol i en hydraulisk løftecylinder opnås gennem en kombination af hydraulisk kredsløbsdesign, ventilteknologi og cylinderdesign. Det hydrauliske kredsløb styrer strømmen af ​​væske til og fra cylinderen. Proportionalventiler og servoventiler giver mulighed for jævn, trinløs kontrol af cylinderhastigheden. Cylinderdesignet - inklusive støddæmpningen ved slutningen af ​​slaget - forhindrer stødbelastninger, når cylinderen når sin grænse. Stangens overfladefinish og tætningsdesignet minimerer stick-slip, hvilket sikrer jævn bevægelse selv ved meget lave hastigheder. Tabellen nedenfor skitserer nøgleelementerne i præcisionsstyring i en hydraulisk løftecylinder.

Præcisionsstyringen af ​​en hydraulisk løftecylinder er særlig kritisk i applikationer som lifte, hvor platformen skal placeres nøjagtigt i den ønskede højde og holdes der uden at glide. It is also critical in synchronized lifting systems, where multiple cylinders must move in perfect unison to lift a large, unbalanced load. Hos Raydafon designer vores fabrik hydrauliske løftecylindre med præcisionsbearbejdede komponenter og avancerede tætningssystemer for at levere den kontrolydelse, som disse applikationer kræver. We also work closely with our customers to optimize the hydraulic circuit and valve selection for their specific lifting equipment.

4. Hvad er de vigtigste tekniske specifikationer for vores hydrauliske løftecylinder?

Ydeevnen af ​​en hydraulisk løftecylinder er defineret af et sæt nøgletekniske specifikationer. Disse specifikationer giver ingeniører mulighed for at vælge den rigtige cylinder til deres anvendelse og forudsige dens ydeevne. De vigtigste specifikationer er borediameter, stangdiameter, slaglængde, driftstryk og monteringstype. Disse parametre bestemmer cylinderens kraft, hastighed og hylster. Hos Raydafon Technology Group Co., Limited, fremstiller vi hydrauliske løftecylindre på tværs af en lang række specifikationer, og vi kan tilpasse enhver parameter til at opfylde specifikke applikationskrav.

Tabellen nedenfor giver en oversigt over standardspecifikationerne for vores hydrauliske løftecylinder-produktlinje.

Ud over disse standardspecifikationer tilbyder vores fabrik en række muligheder og tilbehør til vores hydrauliske løftecylindre. Disse omfatter integrerede lastholdende ventiler, positionssensorer og stangendelejer. Vi leverer også tilpassede belægninger og materialer til ekstreme miljøer, såsom marine eller offshore applikationer. Hver hydraulisk løftecylinder, vi producerer, er testet for at verificere dens ydeevne og integritet. Vi udfører statiske tryktest, dynamiske cyklustests og lækagetests for at sikre, at cylinderen opfylder de krævede standarder. Vores forpligtelse til kvalitet og præcision er det, der gør vores hydrauliske løftecylindre til rygraden i løfteudstyr over hele verden.

5. Hvordan bestemmer applikationsteknik cylindervalg?

At vælge den rigtige hydrauliske løftecylinder til en specifik løfteapplikation er ikke blot et spørgsmål om at vælge den største eller mest kraftfulde model. Det kræver en omhyggelig analyse af applikationens krav, herunder belastningen, bevægelsesprofilen, miljøet og den tilgængelige plads. Udvælgelsesprocessen involverer en række tekniske beregninger og designbeslutninger. Følgende er de vigtigste faktorer, der skal overvejes.

Belastningsanalyse:Det første trin er at bestemme den maksimale belastning, som cylinderen skal løfte. Dette inkluderer vægten af ​​nyttelasten, vægten af ​​løftekonstruktionen og eventuelle dynamiske kræfter forårsaget af acceleration eller stød. En sikkerhedsfaktor anvendes derefter for at tage højde for usikkerheder og overbelastningsforhold. Den nødvendige kraft bestemmer borediameteren og driftstrykket.

Bevægelsesprofil:Bevægelsesprofilen definerer, hvordan lasten skal bevæge sig. Skal den bevæge sig hurtigt eller langsomt? Skal den stoppe ved præcise positioner? Skal den holde sin position under belastning? Svarene på disse spørgsmål bestemmer den nødvendige flowhastighed, ventiltypen og behovet for lastholdende enheder.

Miljøforhold:Det miljø, som cylinderen fungerer i, påvirker valget af materialer og tætninger. En cylinder, der fungerer i et ætsende miljø, kræver rustfrit stål eller specielle belægninger. En cylinder, der arbejder i ekstreme temperaturer, kræver specielle tætninger og væsker. En cylinder, der fungerer i et støvet miljø, kræver vinduesviskere og beskyttelsesstøvler.

Pladsbegrænsninger:Den tilgængelige plads bestemmer monteringstypen og cylinderens overordnede dimensioner. I nogle applikationer kræves en kompakt cylinder med kort slaglængde. I andre er det nødvendigt med en lang slagcylinder med en stor boring. Monteringstypen skal være kompatibel med den struktur, som cylinderen er fastgjort til.

Tabellen nedenfor opsummerer de vigtigste udvælgelseskriterier for en hydraulisk løftecylinder.

Hos Raydafon arbejder vores ingeniørteam tæt sammen med kunderne for at vælge den optimale hydrauliske løftecylinder til deres anvendelse. Vi yder detaljeret teknisk support, herunder kraftberegninger, bevægelsesanalyse og materialevalg. Vores fabrik tilbyder også brugerdefinerede designs til applikationer, der kræver en ikke-standard løsning. Ved at kombinere vores ingeniørekspertise med vores produktionskapacitet sikrer vi, at hver hydraulisk løftecylinder, vi leverer, opfylder de specifikke behov for det løfteudstyr, den vil drive.

6. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er den typiske levetid for en hydraulisk løftecylinder?

Svar: Levetiden for en hydraulisk løftecylinder afhænger af driftsforholdene og vedligeholdelsen. Under normale forhold, med korrekt vedligeholdelse, kan en højkvalitets hydraulisk løftecylinder holde 10-15 år eller mere. De primære sliddele er pakningerne, som kan udskiftes under et rutinemæssigt eftersyn. Hos Raydafon Technology Group Co., Limited designer vi vores cylindre til minimum 1 million cyklusser, og vi leverer retningslinjer for vedligeholdelse for at hjælpe vores kunder med at maksimere deres cylindres levetid.

Spørgsmål 2: Hvordan ved jeg, om min hydrauliske løftecylinder skal udskiftes eller repareres?

Svar: Tegnene på, at en hydraulisk løftecylinder har brug for opmærksomhed omfatter eksterne utætheder, tab af løftekraft, usædvanlig støj under drift og drift under belastning. I mange tilfælde kan cylinderen repareres ved at udskifte pakningerne. Hvis cylinderen eller stangen er beskadiget, skal cylinderen muligvis udskiftes. Vores fabrik tilbyder reparation og eftersyn af hydrauliske løftecylindre, og vi kan rådgive om reparation eller udskiftning er den mere omkostningseffektive løsning.

Spørgsmål 3: Hvad er forskellen mellem en enkeltvirkende og en dobbeltvirkende hydraulisk løftecylinder?

Svar: En enkeltvirkende hydraulisk løftecylinder bruger hydraulisk tryk til at forlænge stangen og er afhængig af tyngdekraften eller en returfjeder til at trække den tilbage. En dobbeltvirkende cylinder bruger hydraulisk tryk til både at forlænge og trække stangen tilbage. Enkeltvirkende cylindre er enklere og billigere og bruges i applikationer, hvor belastningen kan trække cylinderen tilbage. Dobbeltvirkende cylindre bruges i applikationer, hvor kontrolleret tilbagetrækning er påkrævet, eller hvor belastningen ikke giver tilstrækkelig kraft til at trække cylinderen tilbage.

Spørgsmål 4: Kan en hydraulisk løftecylinder bruges i lodret position?

Svar: Ja, en hydraulisk løftecylinder kan bruges i enhver orientering, inklusive lodret, vandret eller skråtstillet. Cylinderens design, inklusive leje- og tætningsarrangementet, er tilpasset orienteringen. Ved en lodret anvendelse skal vægten af ​​stangen og belastningen tages i betragtning ved udformningen af ​​det hydrauliske kredsløb og de lastholdende anordninger. Vores ingeniørteam kan give specifikke anbefalinger til vertikale applikationer.

Spørgsmål 5: Hvilken vedligeholdelse er påkrævet for en hydraulisk løftecylinder?

Svar: Vedligeholdelseskravene for en hydraulisk løftecylinder omfatter regelmæssig inspektion for lækager, kontrol af hydraulikvæskeniveauet og tilstanden og udskiftning af tætningerne med det anbefalede interval. Stangen skal holdes ren og fri for snavs. Hydraulikvæsken skal filtreres og testes med jævne mellemrum. Vores fabrik leverer en detaljeret vedligeholdelsesmanual med hver hydraulisk løftecylinder, og vi tilbyder vedligeholdelsestræning til vores kunder.

7. Konklusion

Den hydrauliske løftecylinder er rygraden i løfteudstyr, fordi den leverer den krafttæthed, præcisionskontrol og pålidelighed, som ingen anden teknologi kan matche. Fra den største byggekran til den mindste sakseløft, er den hydrauliske løftecylinder den komponent, der omdanner hydraulisk kraft til den kontrollerede bevægelse, der løfter, placerer og holder laster. Dens evne til at generere enorm kraft fra en kompakt pakke, til at kontrollere denne kraft med millimeterpræcision og til at fungere pålideligt i de mest krævende miljøer gør den uundværlig i moderne industri.

Hos Raydafon Technology Group Co., Limited, har vores fabrik fremstillet hydrauliske løftecylindre i over to årtier. Vi har den tekniske ekspertise, produktionskapaciteten og kvalitetssystemerne til at levere cylindre, der opfylder de mest krævende krav. Uanset om du designer et nyt løftesystem eller vedligeholder et eksisterende, inviterer vi dig til at kontakte os for at drøfte dine specifikke behov. Vores team er klar til at hjælpe dig med at vælge den optimale hydrauliske løftecylinder til din applikation.

Kontakt Raydafon Technology Group Co., Limited i dagfor at diskutere dine krav til hydraulisk løftecylinder og finde ud af, hvordan vores cylindre kan drive dit løfteudstyr.
