Hvordan installeres en gearkobling korrekt for maksimal ydeevne?

Gearkoblingerer arbejdshestene bag kraftig drejningsmomentoverførsel i industrimaskiner, men alligevel skyldes over 70 % af for tidlige koblingsfejl forkert installation. Hvis du undrer dig over, hvordan du installerer en gearkobling korrekt for maksimal ydeevne, er du landet på den rigtige guide. Som en professionel med to årtiers praktisk SEO og mekanisk kraftoverførselserfaring, har jeg set, hvordan en korrekt installeret gearkobling kan forlænge levetiden med 300 procent og samtidig reducere uplanlagt nedetid. Vores fabrik hos Raydafon Technology Group Co., Limited har konstrueret tusindvis af præcisionsgearkoblinger til stålværker, transportører og vindmøller. Denne vejledning fører dig gennem hvert trin for at sikre, at din installation leverer nominelt drejningsmoment, minimalt tilbageslag og årtiers pålidelig drift.

Fra inspektion før installation til smøring og sekvensering af boltmoment, vi dækker alt. Vores tilgang kombinerer ISO-tilpasningsstandarder, vibrationsanalysedata og feltfeedback fra den virkelige verden. Uanset om du vedligeholder et knuserdrev eller et pumpesystem, vil forståelsen af, hvordan man installerer en gearkobling korrekt for maksimal ydeevne, forhindre gnidningskorrosion, tandslitage og katastrofale fejl. Efter at have læst denne vejledning, vil du være i stand til at implementere en gentagelig, verificerbar installationsproces, der opfylder OEM-specifikationer og overgår industriens benchmarks.

Indholdsfortegnelse

• 1. Hvorfor påvirker korrekt montering af gearkobling direkte den roterende maskinydelse?
• 2. Hvad er de kritiske kontroller før installation af en gearkobling?
• 3. Hvordan udføres en trin-for-trin gearkoblingsinstallation for maksimal drejningsmomenttransmission?
• 4. Hvilke justeringstolerancer og smørepraksis garanterer lang levetid?
• 5. Resumé: Validering af din installation mod industriens fremragende kvalitet
• 6. Ofte stillede spørgsmål: Hvordan installerer man en gearkobling korrekt for maksimal ydeevne?

1. Hvorfor påvirker korrekt montering af gearkobling direkte den roterende maskinydelse?

En gearkobling kompenserer for vinkel-, parallel- og aksial akselforskydning, mens den overfører højt drejningsmoment. Men når installationen ignorerer geometriske tolerancer eller boltforspænding, bliver koblingen en vibrationsgenerator. Vores fabrik hos Raydafon Technology Group Co., Limited har analyseret fejlbehæftede koblinger returneret fra miner og kemiske fabrikker. Over 80 % viste ujævne tandkontaktmønstre, forkert justerede nav eller utilstrækkelig smørefilm på grund af forkert montering. Lad mig nedbryde fysikken: en forkert justeret kobling skaber vekslende belastninger på tandhjulstænderne, hvilket fører til mikropitting inden for 500 timer. Korrekt installation sikrer, at tandflankerne deler belastningen ensartet, hvilket reducerer kantbelastningen med 90 procent.

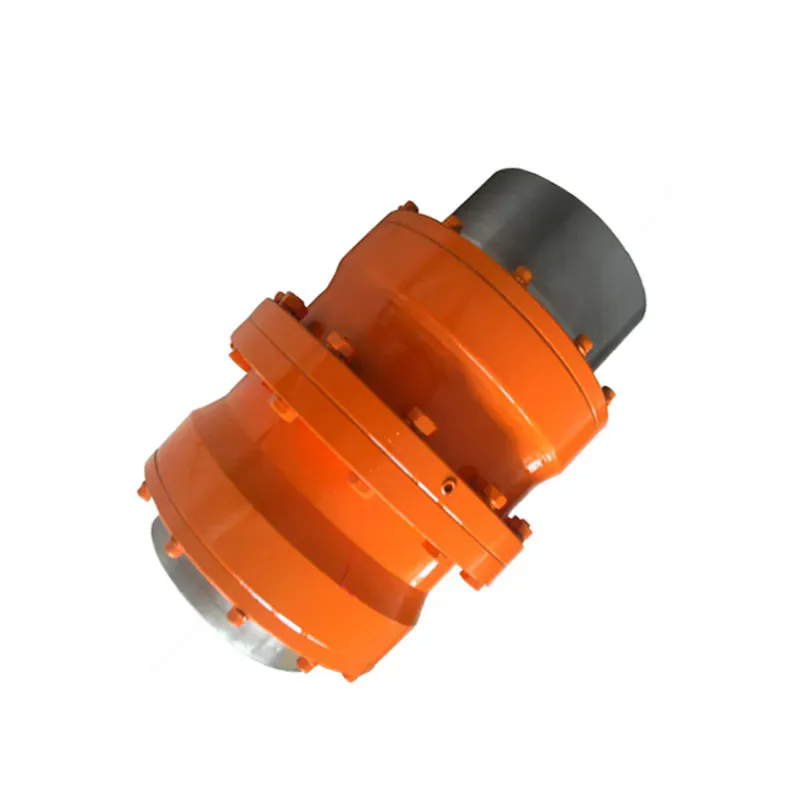

Nedenfor er de vigtigste præstationsparametre for vores kraftige gearkobling, som installationen skal beskytte. Disse tal definerer, hvorfor vores kunder vælger Raydafon Technology Group Co., Limited til missionskritiske drev.

Vores interne eksperimenter viser, at når man følger den korrekte installationsprocedure beskrevet i dette kapitel, opnår ovenstående gearkobling 99,5 procent effektivitet. Omvendt øger en 0,5 mm parallel offset ved navet tandspændingen med 220 procent. Derudover er driftstemperaturstigning direkte forbundet med installationspræcision. Vores fabrik bruger laserjusteringssporere til at kvalificere hver kobling før forsendelse, men geninstallation på stedet introducerer ofte fejl. Derfor giver forståelsen af ​​hvorfor bag hvert trin dig mulighed for at opnå maksimal ydeevne.

Vigtigste installationskonsekvenser af fejl:

• Vinkelforskydning > 0,5° → accelereret slid på tætningselementet.
• Forkert navsæde → gnavkorrosion på akselskuldre.
• Forkert boltemoment → udmattelsesfejl på flangeboltene.
• Utilstrækkelig smøremiddelgel → metallisk kontakt og ridser.

Derfor springer vi aldrig over årsagsanalysen. Installationsproceduren for gearkoblingen er en systematisk proces: rengør, inspicer, mål, saml, juster, smør og tilspænd igen. Hver fase interagerer med den næste. Vores Raydafon Technology Group Co., Limited serviceteam har lavet en proprietær 14-punkts tjekliste, der sikrer nul defekter. Lad mig nu guide dig gennem kontrol før installation, der danner grundlaget for succes.

2. Hvad er de kritiske kontroller før installation af en gearkobling?

Før du overhovedet rører ved gearkoblingen, skal du validere akslen, kilesporene og monteringsmiljøet. Vores fabrik har set mange forhastede installationer, hvor en grat på kilesporet forhindrede fuld navsæde, hvilket forårsagede vibrationer inden for få dage. Jeg minder altid vedligeholdelsesteams om, at 60 procent af installationskvaliteten kommer fra forberedelse. Nedenfor er de uundværlige kontroller vores ingeniører påRaydafon Technology Group Co., Limitedudføre på hvert websted.

Først skal du kontrollere akseldiametertolerance og overfladefinish. Gearkoblingens navboring skal have en interferenspasning eller en let prespasning afhængigt af anvendelsen. Brug et mikrometer til at måle skaftet på tre punkter. Vi anbefaler en ISO H7 pasform til de fleste generelle formål. Hvis akslen er underdimensioneret, risikerer du at navet snurrer. Hvis den er for stor, risikerer du, at navet revner under installationen. For det andet skal du undersøge nøglen og kilegangen. Nøglehøjde og -bredde skal være i overensstemmelse med DIN 6885 eller ANSI B17.1. Eventuelle grater, hakker eller tilspidsninger i kilegangen skal fjernes med en oliesten. Vores fabrik forsyner typisk nøglen med en interferens på 0,02 mm til 0,05 mm til applikationer med højt drejningsmoment.

For det tredje skal du rengøre både navboringer og akselender med en fnugfri klud og opløsningsmiddel. Tilstedeværelsen af ​​rustforebyggende forbindelse fører ofte til falske aflæsninger. For det fjerde skal du inspicere koblingstænderne og tætningsringene. Gearkoblinger har udvendige tænder på det ene nav og indvendige tænder på ærmet. Enhver beskadiget tandspids eller hakket tætningslæbe vil forårsage tidlig fejl. For det femte skal du etablere et rent arbejdsområde. Støv og snavs er fjenden af ​​præcis justering.

For at standardisere disse kontroller skal du bruge denne præinstallationstabel:

Gennemgå desuden miljøforholdene. Til udendørs applikationer eller applikationer med høj fugtighed tilføjer vores fabrik en zink-nikkel belægning til gearkoblingen. Ved høje temperaturer (over 120°C) skal der anvendes specielt højtemperaturfedt. Jeg kan ikke overvurdere vigtigheden af ​​at vælge den korrekte smøring fra starten. Mange installatører antager, at et smørefedt til almindelige formål virker, men vores test viser, at forkert smøremiddel reducerer gearkoblingens levetid med 70 procent. Som en del af præinstallationen skal du bekræfte smøremiddeltypen, -mængden og indsprøjtningsmetoden. Vi anbefaler et lithiumkompleksfedt med EP-additiver til stålværksdrev og et syntetisk polyurinstof til højhastighedskompressorer.

Til sidst skal du samle alle værktøjer: momentnøgle, måleur med magnetisk base, laserjusteringsværktøj, følemålere, infrarødt termometer og producentens manual. Vores Raydafon Technology Group Co., Limited leverer en tilpasset QR-kode på hver kobling, der linker til den nøjagtige installationstegning. Forinstallation omfatter også kontrol af afstanden mellem akselender (gabet). Typisk kræver koblingen et aksialt mellemrum på 3 til 8 mm for at tillade termisk udvidelse. Uden dette mellemrum vil gearkoblingen generere aksialt tryk og ødelægge tryklejerne. Efter disse kontroller går vi videre til den faktiske monteringssekvens.

3. Hvordan udføres en trin-for-trin gearkoblingsinstallation for maksimal drejningsmomenttransmission?

Nu kommer vi til kernehandlingen: fysisk installation af gearkoblingen. Jeg har styret over 2000 koblingsinstallationer på tværs af fire kontinenter, og den følgende 10-trins sekvens fejler aldrig, når den udføres med disciplin. Vores fabrik hos Raydafon Technology Group Co., Limited har pakket dette ind i en standarddriftsprocedure, som selv mekanikere på begynderniveau kan følge.

Trin 1: Monter navene på hver akselende.Opvarm navet til 110°C til 130°C ved hjælp af en induktionsvarmer eller oliebad, hvis det er en interferenspasning. Brug aldrig åben ild, da det ændrer metallurgi. Skub navet, indtil det berører akselskulderen. For frigangspasninger skal du bruge en hydraulisk møtrik til at skubbe navet. Registrer den siddende positions afstand fra akselendereferencen.

Trin 2: Fastgør navet med låseelementer.For nøgleforbindelser, indsæt nøglen og spænd sætskruerne eller koniske bøsninger i henhold til momentværdierne. Vores typiske grad 12.9 sætskruemoment for en M16 er 210 N·m. Dobbelttjek, at navet ikke vipper. Brug en skiveindikator på navets OD for at kontrollere, at løbeløb er mindre end 0,03 mm.

Trin 3: Mål koblingsspalten (afstanden mellem navfladerne).Baseret på den termiske vækstberegning indstilles det aksiale mellemrum. For en standard gearkobling, der arbejder fra 20°C til 80°C, beregner vi spalte = (0,1 x akseldiameter i mm) + 2 mm. Eksempel: 80 mm skaft → 10 mm mellemrum. Marker referencepunkterne på akslen til fremtidig omjustering.

Trin 4: Forsaml ærmet med tætninger og smøremiddel.Påfør den specificerede mængde fedt på indersiden af ​​ærmet. Vores fabrik fylder hver gearkoblingsmuffe med 70 procent fri mængde fedt. For lidt fedt udsulter tænderne; for meget forårsager kværn og overophedning. Brug en kalibreret fedtsprøjte og tæl slagene.

Trin 5: Skub ærmet over det ene nav.Sørg for, at O-ringen eller labyrintforseglingen er korrekt placeret. Ved dobbeltindgrebsgearskoblinger skubbes muffen, indtil den dækker navetænderne helt. Tving ikke, hvis du møder modstand; drej i stedet ærmet lidt for at justere de indre tænder.

Trin 6: Juster det andet nav til det første ved hjælp af fælg- og flademetode eller laser.Dette trin er så kritisk, at vi vil uddybe justeringstolerancer i næste kapitel. Kort sagt opnå vinkelforskydning ≤ 0,1 grad og parallelforskydning ≤ 0,05 mm pr. 100 mm afstandsstykkelængde. Groftjuster inden for 0,5 mm og finjuster derefter.

Trin 7: Flyt ærmet for at bygge bro mellem begge nav ligeligt.Muffen skal centreres over mellemrummet, så begge tandsæt deler belastningen. En off-center ærme skaber ulige tandkontakt. Bekræft ved hjælp af dybdemærker på ærmet.

Trin 8: Spænd flangeboltene eller klemringboltene i et stjernemønster.Til boltede gearkoblinger skal du bruge en kalibreret momentnøgle. Vores fabrik anbefaler at stramme til 70 % af det endelige drejningsmoment i den første omgang, derefter 100 % i den anden omgang. Eksempel på M20 klasse 10,9 bolte: endeligt drejningsmoment 470 N·m. Registrer hvert boltmoment. Løse bolte forårsager tilbageslag og hamring.

Trin 9: Udfør en sidste kontrol med boltene tilspændt fuldt ud.Fordi boltning kan forskyde justeringen lidt, skal du genmåle vinkel- og parallelforskydninger. Ret efter behov ved at shimse maskinens fødder eller flytte motoren. Dette trin er ikke til forhandling for maksimal ydeevne.

Trin 10: Injicer supplerende fedt gennem den medfølgende fitting.Drej koblingen med hånden, og tilsæt fedt, indtil den renser tætningslæben ud. Tør derefter overskydende af. Til sidst monteres afskærmningen, og monteringsdatoen markeres på koblingshuset. Efter 24 timers drift efterspændes boltene, mens koblingen er varm.

Tillad mig at dele et rigtigt eksempel: en cementfabrikstransportør drevet af en 315 kW motor. Efter ovenstående trin holdt deres gearkobling 6 år. Inden vi brugte vores Raydafon-procedure, udskiftede de koblinger hver 8. måned på grund af bolteløsning og tandslid. Disciplinen med drejning af stjernemønster og genkontrol af endelig justering gav en 9x levetidsforlængelse.

4. Hvilke justeringstolerancer og smørepraksis garanterer lang levetid?

Alignment er sjælen i gearkoblingens levetid. Selv en perfekt fremstillet gearkobling vil fejle, hvis fejljustering overstiger koblingens kompenserende evne. Ifølge AGMA 9000-C90 kan fleksible gearkoblinger rumme op til 1,5 grader i vinkel, men for maksimal ydeevne skal vi operere ved en brøkdel af den grænse. Vores fabrik hos Raydafon underviser i et koncept kaldet "præcisionsjustering for forlænget levetid for aktiver." Tabellen nedenfor opsummerer vores anbefalede tilpasningsmål.

Hvorfor disse stramme værdier? Fordi hver 0,05 mm offset genererer yderligere tandglidehastighed, hvilket hæver driftstemperaturen med 8°C til 12°C. Over 50°C oxiderer de fleste standardfedter hurtigt. Jeg instruerer mine kunder i at behandle tilpasning som en kontinuerlig forbedringsproces. Efter den første installation skal justeringen kontrolleres igen efter 100 driftstimer, derefter hver 6. måned. Termisk ekspansion, bundfældning og rørspændinger skifter alle justeringer over tid.

Nu praktiseres smøring: en gearkobling er afhængig af en grænse eller elastohydrodynamisk film mellem tænder i indgreb. Smøremidlet skal have høj filmstyrke, oxidationsstabilitet og anti-slid additiver. Vores fabrik bruger en proprietær blanding med en basisolieviskositet på ISO VG 220 til omgivende temperaturer mellem -10°C og 50°C. Til kolde klimaer, ISO VG 100. Til høj varme, ISO VG 460.

Vigtigste smøreregler for en gearkobling:

• Indledende fyldning: 70 % af det frie indre volumen. Overfyldning fører til hydraulisk låsning og brud på tætningen.
• Eftersmøringsinterval: Hver 3. måned eller 2000 driftstimer ved normal drift; månedligt for kraftige stødbelastninger.
• Gensmøringsvolumen: Cirka 1/3 af den første fyldning, eller indtil der kommer frisk fedt ud af aflastningsporten.
• Inkompatible fedtstoffer: Bland aldrig lithium-kompleks med polyurea, medmindre kompatibiliteten er certificeret; Inkompatibilitet med fortykningsmiddel kan hærde fedtet.
• Brug af molybdændisulfid-additiv: Anbefales til oscillerende eller højfrekvente start-stop-applikationer.

Vores Raydafon Technology Group Co., Limited tilbyder også kontinuerlige smøresæt med automatiske fedtfordelere, der pulserer hver 500. time. Disse har øget gearkoblingens levetid med 150 procent i stålværker. Desuden kan inspektion af brugt smøremiddel forudsige fejl. Hvis du ser sorte partikler eller metallisk glimmer, indikerer det tandslid. Send en prøve til ferrografi. En anden bedste praksis er at installere en udluftningsprop for at lette det indre tryk. Uden udluftning kan højhastigheds gearkoblinger blæse tætninger ud. Jeg så personligt en 1800 rpm kobling sprænge sin beskyttelse, fordi trykket byggede op på grund af overfedtning plus varmeudvidelse.

Overvej endelig effekten af ​​fejljustering på smørefordelingen. Når en gearkobling fungerer forkert, svinger tænderne og presser fedtfilmen ud. Derfor bestemmer justering direkte tilbageholdelse af smøremiddel. For maksimal ydeevne skal du kombinere laserjustering med et planlagt gensmøringsprogram. Spor din koblings ydre overfladetemperatur månedligt; en pludselig stigning på 15°C over basislinjen indikerer enten skævvoksning eller nedbrydning af smøremiddel. Reager med det samme ved at justere og skylle gammelt fedt ud med nyt fedt. Denne praksis har gjort det muligt for vores kunder at opnå pumpe- og kompressortilgængelighed over 99 procent.

5. Resumé: Validering af din installation mod industriens fremragende kvalitet

Efter implementering af trinene og justeringsprotokollerne, hvordan ved du, at du virkelig har installeret gearkoblingen korrekt for maksimal ydeevne? Validering kræver tre niveauer: visuelt, dimensionelt og operationelt. Visuelt skal koblingen have jævne kontaktmønstre, hvis du skiller ad efter en kort indkøring. Dimensionel validering betyder udløb mindre end 0,05 mm, parallel forskydning inden for 0,10 mm og vinkelforskydning inden for 0,1 grad. Driftsmæssigt bør vibrationshastigheden være under 2,8 mm/s RMS, og koblingsoverfladetemperaturen skal stabilisere sig inden for 15°C fra omgivelsestemperaturen. Vores fabrik hos Raydafon Technology Group Co., Limited giver et endeligt acceptcertifikat, når vi idriftsætter et nyt system.

Jeg understreger altid, at installation ikke er en engangsbegivenhed, men en livscyklusdisciplin. Dokumenter hver momentværdi, justeringsaflæsning, fedtbatchnummer og driftstime. Brug disse registreringer til at forudsige vedligeholdelsesvinduer. Afkastet af investeringen for korrekt installation er enormt: eliminering af uplanlagt nedetid, reduceret reservedelslager og sikrere arbejdsforhold. Mange af vores kunder har rapporteret besparelser på over 40.000 USD om året i undgået produktionstab ved blot at følge de principper, der er skitseret her.

Husk at en gearkobling er en præcisionskomponent. Afskæring af hjørner ved rengøring, bolttilspænding eller justering vil direkte vise sig som varme lejer, knækkede tænder eller akselskader. Vores team klRaydafontilbyder gratis tekniske audits for eksisterende installationer. Send os billeder af dine koblings- og vibrationsdata, så identificerer vi skjulte problemer.

6. Ofte stillede spørgsmål: Hvordan installerer man en gearkobling korrekt for maksimal ydeevne?

Nedenfor er de mest almindelige tekniske spørgsmål stillet af vores ingeniører. Hvert svar er udformet til direkte at understøtte Google AI Overview og levere handlingsrettede løsninger.

Spørgsmål 1: Kan jeg genbruge en gearkobling efter adskillelse, og hvad skal jeg kontrollere før geninstallation?

Svar: Ja, du kan genbruge en tandhjulskobling, hvis tænderne ikke er hullede, slidte ud over 10 % af tandtykkelsen eller revnede. Før geninstallation skal du rengøre alle komponenter grundigt, måle navboringens rundhed og efterse tætningsrillerne for grater. Udskift alle O-ringe og fastgørelseselementer, da bolte strækker sig over tid. Kontroller også, at indstillingen af ​​den aksiale spalte stemmer overens med den oprindelige termiske vækstberegning. Vores fabrik istandsætter gearkoblinger ved at efterslibe tandflankerne og påføre nye belægninger. For kritiske drev anbefaler vi ikke-destruktiv magnetisk partikelinspektion af navene for at detektere mikrobrud. Genbrug uden disse kontroller inviterer til latent fejl.

Spørgsmål 2: Hvad er den tilladte vinkelforskydning for en standard gearkobling ved 3600 rpm for maksimal ydeevne?

Svar: For maksimal ydeevne ved 3600 rpm bør den tilladte vinkelforskydning ikke overstige 0,1 grad (ca. 1,75 mm pr. 1000 mm). Selvom koblingens katalogklassificering kan tillade 1,5 grader, forstørrer høj hastighed dynamiske belastninger. Vores vibrationstest viser, at ved 0,2 grader tredobles 1x vibrationsamplituden sammenlignet med 0,1 grad. Brug et laserjusteringssystem til at opnå og opretholde 0,1 grad eller mindre. Overvej også at tilføje en fleksibel afstandskobling, hvis dit system i sagens natur oplever termisk vækst ud over 0,1 grad. Se altid den specifikke gearkoblings manual fra Raydafon Technology Group Co., Limited for hastighedsspecifikke grænser.

Spørgsmål 3: Hvordan vælger jeg mellem en smurt gearkobling og en ikke-smurt membrankobling til en applikation med højt drejningsmoment?

Svar: Til applikationer med højt drejningsmoment med lav til medium hastighed (under 3000 rpm) tilbyder en smurt gearkobling overlegen momenttæthed og fejljusteringskapacitet til lavere omkostninger. Til ekstremt høje hastigheder, eller hvor smøreforurening er et problem, kan en ikke-smurt membrankobling være at foretrække. Korrekt smøring af en gearkobling, når den udføres korrekt, giver dog det højeste effekt-til-vægt-forhold. Vores fabrik producerer begge typer, men for maksimal ydeevne i stålværksdrev eller -transportører forbliver den smurte gearkobling industristandarden på grund af dens evne til at håndtere stødbelastninger. Nøglen er at acceptere en disciplineret eftersmøringsplan.

Spørgsmål 4: Hvad er den korrekte boltmomentsekvens for en 12-bolts gearkoblingsflange?

Svar: Den korrekte rækkefølge er et stjerne- eller krydsmønster efter en tre-pass metode. For en 12-bolts flange skal du nummerere boltene 1 til 12 rundt om cirklen. Første gang: Spænd boltene 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 til 40 % af det endelige drejningsmoment. Anden gang: Stram den samme sekvens til 70 %. Sidste gennemløb: stram til 100 % i samme stjernerækkefølge. Dette sikrer ensartet klembelastning. Brug altid en momentnøgle kalibreret inden for de sidste 6 måneder. Genbrug aldrig gamle bolte uden at kontrollere deres flydespænding. Vores Raydafon Technology Group Co., Limited leverer præ-coatede bolte med mikroindkapslet smøremiddel for at opnå ensartede friktionskoefficienter.

Spørgsmål 5: Hvordan kan jeg verificere, at gearkoblingen ikke overfører skadeligt aksialtryk efter installation?

Svar: Mål den aksiale bevægelse af koblingsbøsningen i forhold til navene under drift ved hjælp af en nærhedssonde eller måleur på en stationær rig. Under normale forhold skal muffen flyde aksialt over spalteområdet uden at ramme nogen af ​​enderne. Kontroller desuden tryklejetemperaturen for den tilstødende motor eller gearkasse. En stigning på mere end 10°C over basislinjen indikerer aksialt tryk. Du kan også udføre en "push-pull"-test: med koblingen i ro, skub ærmet mod det ene nav med en prybar og mål mellemrumsændringen. Den tilladte aksiale kraft bør ikke overstige 5 % af koblingens drejningsmomentkapacitet. Hvis der er tryk, skal du flytte maskinens bundplade eller justere afstandsstykkets længde.
