Bom Aerial Work Vehicle Overarm Hydraulisk Cylinder
  • Bom Aerial Work Vehicle Overarm Hydraulisk CylinderBom Aerial Work Vehicle Overarm Hydraulisk Cylinder
  • Bom Aerial Work Vehicle Overarm Hydraulisk CylinderBom Aerial Work Vehicle Overarm Hydraulisk Cylinder

Bom Aerial Work Vehicle Overarm Hydraulisk Cylinder

Raydafon er en Kina-baseret OEM-producent og leverandør af hydraulikcylindre til overarm til arbejdskøretøjer. Denne overarmscylinder løfter og positionerer bomplatformen på arbejdsfartøjer, der bruges til elreparation, kommunalt byggeri og billboardinstallation. Standardmodel GTHZ210C-620500-000 bruger Φ110 mm boring, Φ75 mm stang, 815 mm slaglængde, 1433 mm installationsafstand, 23 MPa arbejdstryk, 2-Φ9 port og 100 kg vægt. Et patenteret dobbeltstempeldesign når op til 2000 kN tryk, med positioneringsfejl kontrolleret inden for ±3 cm. Cylinderhuset er lavet af speciallegeret stål, smedet og varmebehandlet seks gange, med en hårdhed 40% højere end almindeligt stål. Et firedobbelt sammensat tætningssystem bruges til regn-, støv- og saltspraymiljøer med 3-års kontinuerlig drift verificeret under kystnære forhold. Modulært design reducerer volumen med 25 % og vægten med 18 % i forhold til sammenlignelige produkter, og den hurtige installationsgrænseflade reducerer installationstiden med det halve. Brugerdefineret boring, slaglængde, installationsafstand, portposition og private label understøttes. Målpriser er typisk konkurrencedygtige over for importerede alternativer, afhængigt af model og mængde. Send tegningsnummer, påkrævet mængde og destinationsport for et hurtigt tilbud.
Kina OEM Aerial Work Vehicle Cylinder Producent

Bom arbejdsfartøjs overarms hydraulikcylinder til lifte og el-reparationstrucks

Raydafon er en Kina-baseret fabriksdirekte producent og leverandør af hydrauliske cylindre til overarm til arbejdskøretøjer. Denne overarmscylinder driver bomplatformen på arbejdsfartøjer, der bruges til elreparationer, kommunalt byggeri, billboardinstallation og vedligeholdelse i store højder. Standardmodel GTHZ210C-620500-000 leverer op til 2000 kN tryk med et patenteret dobbeltstempeldesign, 23 MPa arbejdstryk, Φ110 mm boring, Φ75 mm stang og 815 mm slaglængde. Det specielle legerede stålhus er smedet og varmebehandlet seks gange for en hårdhed 40 % højere end almindeligt stål, og et firedobbelt komposittætningssystem håndterer regn, støv, vind og kystsaltspray. Modulært design reducerer volumen med 25 % og vægten med 18 % i forhold til sammenlignelige produkter. Brugerdefineret boring, slaglængde, installationsafstand, portposition og private label understøttes. Send dit tegningsnummer, påkrævet mængde og destinationsport for at anmode om et tilbud.

2000 kNMax tryk
23 MPaArbejdspres
Φ110×Φ75Boring × stang
815 mmSlagtilfælde

Hvorfor arbejdsfartøjer i luften skal vælge denne hydrauliske overarmscylinder

Arbejdsfartøjer til luften transporterer arbejdere til høje positioner til reparation af el, udskiftning af gadebelysning, montering af reklametavler og bygningsvedligeholdelse. Overarmscylinderen er den hydrauliske kernekomponent, der hæver og holder platformen. Hvis det mister trækkraft, driver under last eller lækker olie, bliver hele køretøjet upålideligt ved arbejde i store højder.

Raydafon bygger denne overarms hydrauliske cylinder til denne bom til disse forhold. Et patenteret dobbeltstempeldesign når op til 2000 kN tryk og kan støt løfte arbejdsplatformen til 50 m, med positioneringsfejl kontrolleret inden for ±3 cm. Cylinderkroppen bruger speciallegeret stål, smedet og varmebehandlet seks gange, og når hårdheden 40% højere end almindeligt stål. En firedobbelt sammensat tætningsstruktur modstår kraftig regn, støv, stærk vind og kystsaltspray og er blevet verificeret i kontinuerlig kystbrug i 3 år uden lækage.

For købere, der sammenligner leverandører, tilbyder Raydafon fabriksdirekte priser, OEM-produktion og stabil batchkvalitet. Hvis du også køber underarmscylindre eller relaterede hydrauliske komponenter til arbejdskøretøjer, skal du gennemgå det fuldeHydrauliske cylindre til arbejdskøretøjerkategori ogBom, arbejdskøretøj, nedre arm, hydraulisk cylinderside.

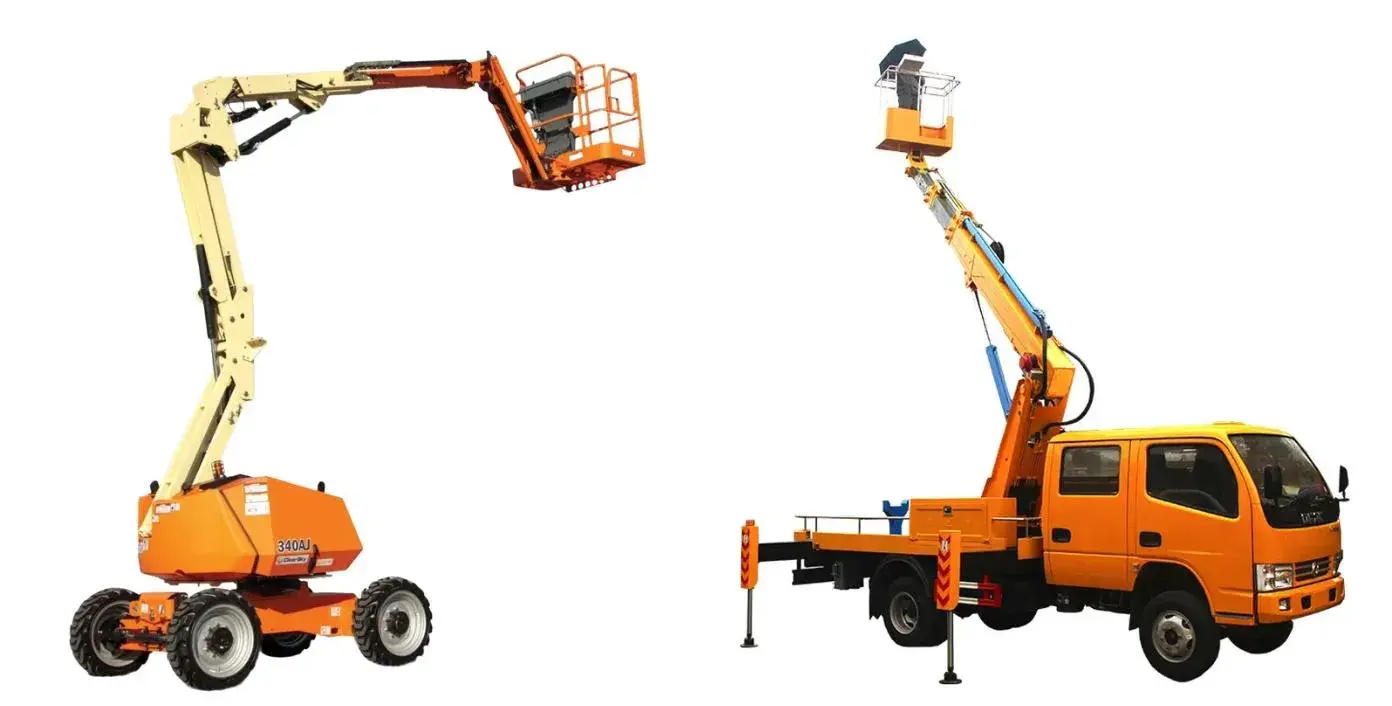

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Overarms hydraulikcylinder til bom-arbejdsvogne og lifte

Standardmodel og tekniske dimensioner

Standard-overarmscylinderen nedenfor dækker almindelige arbejds- og liftanvendelser. Hvis dit udstyr bruger et andet monteringsmønster, skal du sende OEM-tegningsnummeret eller en fysisk prøve til reverse engineering og specialfremstilling.

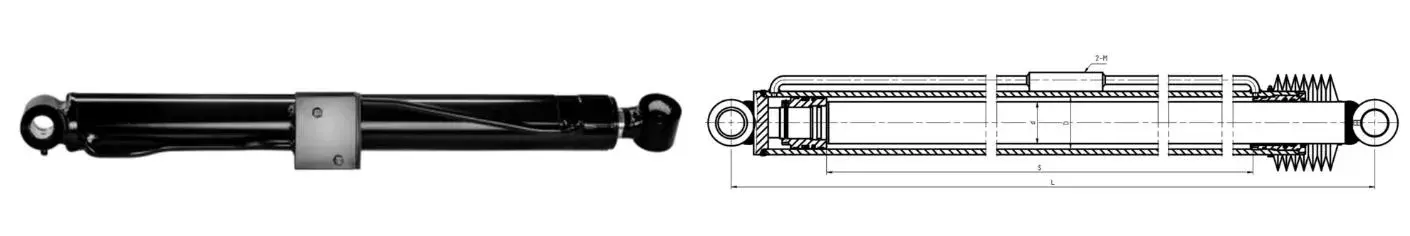

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Målreference for standard overarmscylinder model GTHZ210C-620500-000
Cylinders navn Tegningsnummer Borediameter D Stangdiameter d Slagtilfælde S Installationsafstand L Arbejdstryk Interface M Vægt
Overarmscylinder GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Har du brug for en anden boring, slaglængde, installationsafstand eller portposition? Raydafon kan producere en brugerdefineret overarms hydraulikcylinder mod din tegning. For relaterede mobiludstyrscylindre, seMobilkran hydrauliske cylindrekategori.

Kernepræstationskarakteristika

01

Super kraft til løft i store højder

Patenteret dobbeltstempeldesign når op til 2000 kN tryk. Løfter platformen til 50 m med positioneringsfejl kontrolleret inden for ±3 cm, hvilket understøtter nøjagtige ledninger og vedligeholdelse i store højder.

02

Hærdet til barske miljøer

Specialkrop af legeret stål, smedet og varmebehandlet seks gange, hårdhed 40% højere end almindeligt stål. Firedobbelt kompositforsegling håndterer kraftig regn, støv, stærk vind og kystsaltspray.

03

Feltverificeret pålidelighed

Kontinuerlig 3 års drift i kystsaltspraymiljø uden lækage. I tyfonsæsonen brugte et kommunalt firma denne cylinder under hele driften og opretholdt stabil drift.

04

Let og fleksibel

Volumen reduceret 25 % og vægten reduceret 18 % i forhold til sammenlignelige produkter. Passer til forskellige typer af arbejdsvogne og reducerer belastningen af ​​bomkonstruktionen.

05

Hurtig installationsgrænseflade

Quick-install interface design reducerer installationstiden med det halve. Almindelige teknikere kan gennemføre udskiftningen på cirka en halv time efter instruktionerne.

06

OEM tilpasning

Brugerdefineret boring, stang, slaglængde, installationsafstand, olieportposition, private label-emballage og bulkordreproduktion til forskellige typer af arbejdsfartøjer.

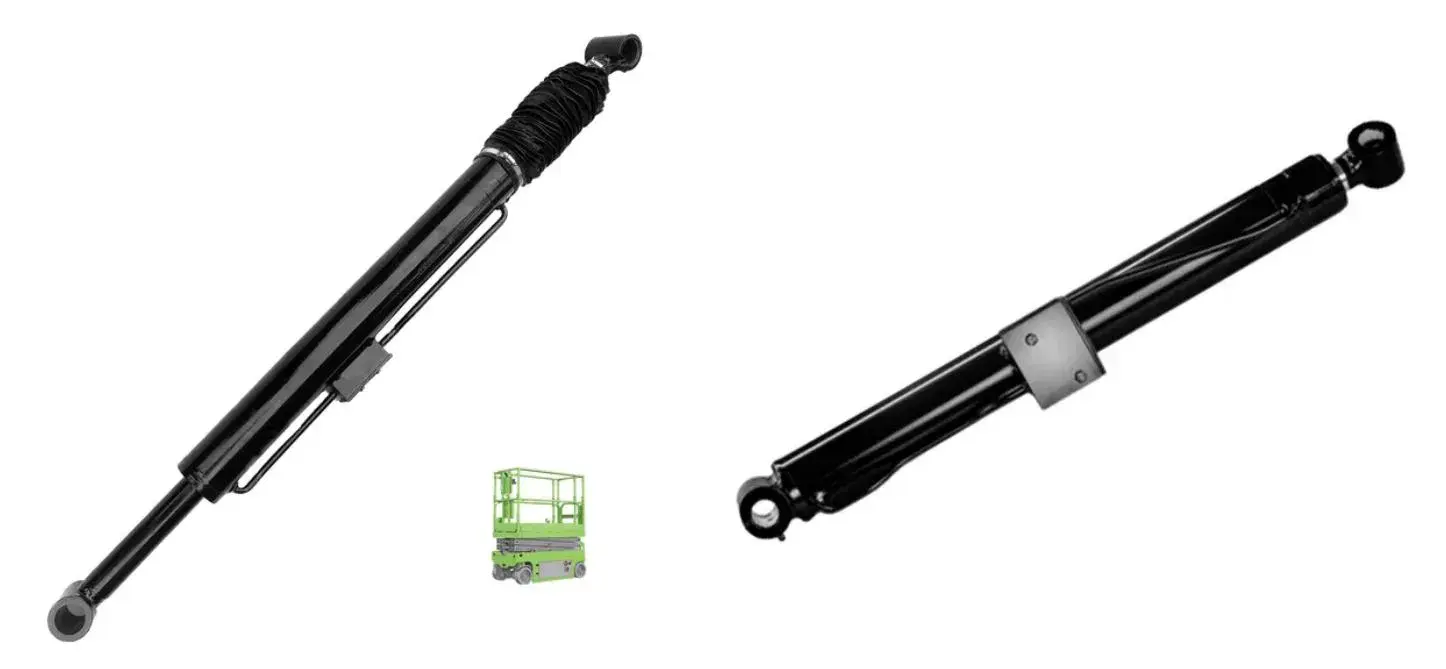

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Overarms cylinderforsegling og modulopbygning

Anvendelser inden for elreparationer, kommunalt byggeri og højhøjdearbejde

Strømsystem Vedligeholdelse af højspændingstårne ​​og transformerstationer

Cylinderen udsender 1800 kN tryk for at løfte arbejdsplatformen til 30 m, med positioneringsfejl inden for ±2 cm. Even in level 5 gale conditions, the built-in stabilization system adjusts thrust in real time to keep the platform stable for line connection and equipment replacement.

Kommunal Installation af gadelys og billboard

Modulært design passer til forskellige typer arbejdskøretøjer, og olieportens position kan justeres fleksibelt. In a road reconstruction project, a single work vehicle completed replacement of 20 street lights in one day, with 40% efficiency gain over previous methods.

Bygning Facade- og højhusvedligeholdelse

Stabil tryk og nøjagtig positionering understøtter vinduespudsning, facadereparation og skiltemontering i højden. Firedobbelt tætning modstår regn, støv og vind under udendørs arbejde.

OEM og eftermarked Aerial work vehicle OEM og reparationsmarked

Liftbyggere, reparationsværksteder og eftermarkedsleverandører kan bestille standardmodeller eller brugerdefinerede overarmscylindre med private label-emballage. Hvis du også håndterer gaffeltrucks hydrauliske systemer, seGaffeltruck Hydraulikcylinderrækkevidde.

Kvalitetsbevis, test og eksportsupport

Materiale- og varmebehandlingsoptegnelser

Specialkrop af legeret stål, seks gange smedning og varmebehandling, hårdhed 40% højere end almindeligt stål. Materialeoptegnelser kan leveres med bulkforsendelser.

Tryk- og trykprøvning

Hver cylinder kontrolleres for lækage, glathed og porttilpasning før pakning. Trykydeevne verificeres mod nominelt tryk.

Dimensionel inspektion

Boring, stang, slaglængde, installationsafstand og portdimensioner registreres mod den bestilte tegning eller kundeprøve.

Eksport emballage

Cylindre er pakket med anti-rust olie og beskyttende endedæksler. Bulkordrer kan palleteres og spændes til søfragt, luftfragt eller ekspreslevering.

Tilpasset OEM-bestillingsproces

Trin 01 Send ansøgningsoplysninger

Angiv udstyrstype, tegningsnummer, boring, stang, slaglængde, installationsafstand, portstørrelse, mængde og destinationsport.

Trin 02 Modelgennemgang

Raydafon tjekker, om model GTHZ210C-620500-000 eller en tilpasset overarmscylinder passer til dit udstyr.

Trin 03 Prøve- og tegningsgodkendelse

Til OEM-projekter reverse engineerer Raydafon prøven og bekræfter dimensioner før bulkproduktion.

Trin 04 Produktion og tilbud

Efter at have tegnet godkendelse giver Raydafon et FOB Ningbo tilbud, produktionsplan og pakningsdetaljer.

Ofte stillede spørgsmål

Hvad er en hydraulikcylinder til en overarms-hydraulikcylinder til arbejdskøretøjer?

En hydraulikcylinder for en overarm til arbejdskøretøjer er en hydraulisk aktuator, der driver den øvre bom på et arbejdskøretøj eller en lift. Den løfter og placerer arbejdsplatformen, så arbejdere sikkert kan udføre strømreparation, kommunalt byggeri, billboardinstallation og andre opgaver i høj højde. Det er en af ​​de hydrauliske kernekomponenter i bomløftesystemet.

Hvilken standardmodel producerer Raydafon?

Raydafon produces standard model GTHZ210C-620500-000 with Φ110 mm bore, Φ75 mm rod, 815 mm stroke, 1433 mm installation distance, 23 MPa working pressure, 2-Φ9 port and 100 kg weight. Brugerdefineret boring, stang, slaglængde, installationsafstand og portposition er tilgængelige mod OEM-tegninger eller fysiske prøver.

Hvor meget tryk kan denne overarmscylinder generere?

Det patenterede dobbeltstempeldesign når op til 2000 kN maksimalt tryk og kan støt løfte arbejdsplatformen til 50 m. Ved vedligeholdelse af kraftsystemet udsender cylinderen et kraftigt tryk på 1800 kN for at løfte platformen til 30 m, med positioneringsfejl kontrolleret inden for ±2 cm, og opretholder stabiliteten under kuling på niveau 5.

Hvilke materialer og tætningssystem bruges?

Cylinderhuset er lavet af speciallegeret stål, smedet og varmebehandlet seks gange, med en hårdhed 40% højere end almindeligt stål. En firedobbelt sammensat tætningsstruktur modstår kraftig regn, støv, stærk vind og kystsaltspray. Cylinderen har været brugt uafbrudt i 3 år i kystsaltspraymiljøer uden lækage.

Kan Raydafon producere tilpassede OEM overarmscylindre?

Ja. Raydafon understøtter OEM-produktion fra kundetegninger eller fysiske prøver. Custom bore, rod, stroke, installation distance, oil port position, private label packaging and bulk order production are available for different aerial work vehicle types.

Hvilke oplysninger er nødvendige for et tilbud?

Send tegningsnummeret eller eksisterende prøvedetaljer, borediameter, stangdiameter, slaglængde, installationsafstand, arbejdstryk, portstørrelse, ordremængde og destinationsport. Raydafon vil svare med et FOB Ningbo tilbud og leveringstid.

Hvordan anmoder jeg om en prøve eller en masseordre?

Brug forespørgselsformularen på denne side eller kontakt Raydafon på telefon, e-mail eller WhatsApp. Inkluder den nødvendige model, tegningsnummer, mængde og anvendelse. Salgsteamet vil bekræfte prøvetilgængelighed, bulkproduktionsplan og pakningsdetaljer.

Er du klar til at hente bom-arbejdskøretøjets overarms hydrauliske cylindre?

Send dit tegningsnummer, boring/stang/slagbehov, arbejdstryk, portstørrelse, ordremængde og destinationsport. Raydafon will confirm the standard model or design a custom upper arm hydraulic cylinder, then provide an FOB Ningbo quotation with lead time and packing details.
