Hvordan reducerer spiralformede præcisionsgear støj og vibrationer?

Forestil dig at stå ved siden af ​​en højhastigheds industriel gearkasse, der kører ved 3.000 RPM. Hvis den indeholder lige udskårne cylindriske tandhjul, er lyden et tydeligt, højt klynk - næsten et skrig - der kan være fysisk ubehageligt. Denne støj er ikke blot en irritation; det er den hørbare signatur af stød, friktion og vibration, der signalerer energitab og potentielt slid. Forestil dig nu den samme gearkasse udstyret med spiralformede præcisionsgear. Lyden bliver en jævn, dæmpet brummen - næsten en hvisken. Denne dramatiske forskel er resultatet af en grundlæggende geometrisk skelnen mellem, hvordan skrueformede tandhjul og cylindriske tandhjul overfører kraft. PåRaydafon Technology Group Co., Limited, vores fabrik har fremstilletPræcisions gearprodukter i mere end to årtier, og vi har set, hvordan overgangen fra sporgeometri til spiralgeometri har transformeret industrier fra bilindustrien til rumfart. Denne artikel vil dissekere de tekniske principper, der gør det muligt for spiralformede præcisionsgear at reducere støj og vibrationer, og bevæger sig ud over simple beskrivelser for at udforske fysikken i tandkontakt, matematikken for overlapningsforhold og den fremstillingspræcision, der kræves for at realisere disse fordele.

Støjen og vibrationerne, der genereres af tandhjulspar, er resultatet af to primære mekaniske fænomener: stødexcitation i tidspunktet for tandindgreb og den periodiske variation i maskestivhed, når tænderne kommer ind og ud af kontakt. Tandhjul med tænder, der går i indgreb samtidigt over hele deres ansigtsbredde, skaber en pludselig, impulsiv belastning, der genererer højfrekvente vibrationer og støj. Spiralformede præcisionsgear har derimod tænder, der er skåret i en vinkel i forhold til gearets akse. Denne vinkel får tandindgrebet til at være progressivt - en rullende, glidende kontakt, der begynder ved den ene ende af tanden og bevæger sig hen over ansigtsbredden. Dette progressive indgreb eliminerer den "hamrende" effekt af samtidig kontakt, hvilket dramatisk reducerer stødkræfterne, der genererer støj. I de følgende afsnit vil vi undersøge dette fænomen i detaljer, kvantificere fordelene gennem nøgleparametre som kontaktforhold og tværgående overlap og udforske de avancerede fremstillingsteknikker, der sikrer, at disse teoretiske fordele realiseres i praksis.

Indholdsfortegnelse

• 1. Hvad er Helical Precision Gears?
• 2. Hvorfor reducerer progressiv tandindgreb stødstøj?
• 3. Hvordan bliver transmissionen med et højere overlapningsforhold glat?
• 4. Hvordan minimerer fremstillingspræcision vibrationsexcitation?
• 5. Hvordan forbedrer materialevalg og overfladebehandlinger dæmpningen?
• Ofte stillede spørgsmål (FAQ)
• Konklusion

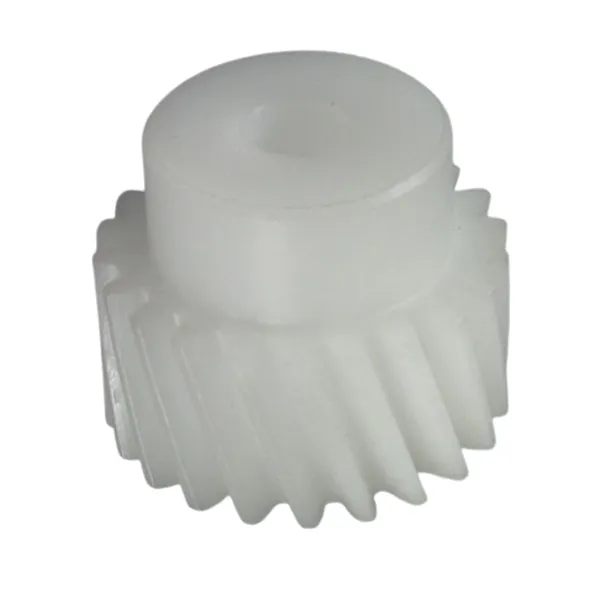

Hvad er spiralformede præcisionsgear?

For at forstå, hvordan spiralformede præcisionsgear opnår deres overlegne støj- og vibrationsegenskaber, skal vi først etablere et klart billede af, hvad de er, og hvordan de adskiller sig fra andre geartyper. Forestil dig et standard cylindrisk tandhjul - tænderne er lige og parallelle med gearets rotationsakse. Når to cylindriske tandhjul går i indgreb, går tænderne i indgreb langs en linje, der strækker sig over hele frontbredden af ​​begge gear samtidigt. Dette er en "linjekontakt", der opstår brat, hvor den fulde belastning påføres på et øjeblik, når tandparret kommer ind i nettet. Forestil dig nu at tage det cylindriske tandhjul og skære dets tænder i en vinkel i forhold til aksen, som gevindet på en skrue. Dette er et spiralformet gear. De vinklede tænder skaber en helt anden indgrebsdynamik: I stedet for at en fuld kontaktlinje pludselig opstår, starter kontaktpunktet i den ene ende af tanden og bevæger sig gradvist hen over ansigtsbredden, mens tandhjulet roterer.

Helixvinklen - typisk spænder fra 8° til 30° for de fleste industrielle applikationer - er den definerende geometriske parameter for et spiralformet tandhjul. Denne vinkel introducerer en betydelig ingeniørmæssig fordel: det progressive tandindgreb reducerer belastningen, hvilket minimerer stødkræfterne, der genererer støj og vibrationer. Desuden har det spiralformede tandhjul altid mere end ét tandpar i kontakt på et givet tidspunkt, hvilket fordeler belastningen over et større overfladeareal og udjævner den samlede drejningsmomentoverførsel. Disse fordele er så væsentlige, at spiralformede præcisionsgear er blevet standardvalget til applikationer, hvor jævnhed og støjsvag drift er altafgørende – lige fra automotive transmissioner og vindmøller til robotteknologi og præcisionsmaskineri. Hos Raydafon er vores Precision Gear-portefølje domineret af spiralformede designs med helixvinkler optimeret gennem omfattende test til hver specifik applikation.

Den spiralformede geometri introducerer dog en komplikation: De vinklede tænder genererer en aksial trykkraft, som skal styres, typisk ved brug af tryklejer eller ved at bruge dobbeltspiralformede (sildebens) gear. Denne ekstra kompleksitet er en lille pris at betale for de dramatiske forbedringer i støj, vibrationer og lastbærende kapacitet. Vores fabrik har udviklet proprietære lejedesign og huskonfigurationer, der effektivt håndterer disse trykbelastninger og sikrer, at vores spiralformede præcisionsgear leverer deres fordele uden at gå på kompromis med systemets pålidelighed. I det næste afsnit vil vi tage et "slowmotion"-kig på tandindgreb, hvor vi sammenligner støddynamikken for spor- og spiralgear for at forstå oprindelsen af ​​deres støjsignaturer.

Hvorfor reducerer progressiv tandindgreb stødstøj?

For at forstå den støjreducerende effekt af spiralformede tandhjul skal vi først forstå den støjgenererende mekanisme i cylindriske tandhjul. Forestil dig to cylindriske tandhjul, der går i indgreb med høj hastighed. Når tandhjulene roterer, nærmer et par tænder sig indgreb. I det øjeblik forkanterne kommer i kontakt, belastes hele tandparrets fladebredde pludselig. Dette skaber en skarp, impulsiv kraft, der forplanter sig gennem gearkroppen og ind i den understøttende struktur. Impulsen exciterer et bredt spektrum af vibrationsfrekvenser, hvoraf mange falder inden for det hørbare område. Dette er kilden til det karakteristiske "hvin" fra cylindriske tandhjul - det er i virkeligheden lyden af ​​metal, der slår metal, gentaget tusindvis af gange i minuttet. Energien fra denne påvirkning bidrager også til slid, grubetæring og træthed, hvilket reducerer gearparrets levetid.

Forestil dig nu et spiralformet præcisionsgearpar i slowmotion. Tandindgrebet begynder ikke med en pludselig liniekontakt, men med en punktkontakt i det ene hjørne af tanden. Når tandhjulet roterer, bevæger dette kontaktpunkt sig diagonalt hen over fladebredden og sporer en sti fra forkanten til bagkanten. Dette er en proces med "rullende engagement" snarere end "impact engagement". Belastningen påføres gradvist over varigheden af ​​indgrebscyklussen, snarere end øjeblikkeligt. Denne gradvise påføring af belastning reducerer markant spidskraften, der overføres til gearkroppen, hvilket igen reducerer vibrationsamplituden og den resulterende støj. Vores fabrik har gennemført omfattende sammenlignende test, og resultaterne er konsistente: et spiralformet præcisionsgear af tilsvarende størrelse og tandantal genererer typisk 8-12 dB mindre støj end et cylindrisk tandhjul, hvilket svarer til en reduktion på mere end 80 % i opfattet lydstyrke.

For at sætte dette i perspektiv, overvej følgende sammenligning af vigtige indgrebsparametre for cylindriske og spiralformede gear under lignende driftsforhold. Disse værdier er baseret på test udført på vores fabrik ved hjælp af en standardiseret testrig og et ensartet sæt driftsparametre (3.600 RPM, 50 N·m drejningsmoment).

Den dynamiske belastningsfaktor, vist i tabellen, er et mål for, hvor meget den faktiske belastning overstiger den nominelle belastning på grund af stødpåvirkninger. En faktor på 1,8 for cylindriske tandhjul betyder, at tænderne oplever næsten dobbelt så stor kraft, som ville blive forudsagt ved simpel statisk analyse - en væsentlig bidragyder til accelereret slid og træthed. Den reducerede dynamiske belastningsfaktor af spiralformede gear forklarer, hvorfor de ikke kun kører mere støjsvagt, men også holder længere. Hos Raydafon designer vi vores spiralformede Precision Gear-produkter med optimerede helixvinkler for at minimere dynamiske belastninger til hver specifik applikation. Dette er ikke en parameter, der passer til alle; en helixvinkel, der fungerer godt til en lavhastighedsapplikation, kan være suboptimal for en højhastigheds-.

Hvordan bliver transmissionen med et højere overlapningsforhold glat?

Det progressive engagement af spiralformede tænder er kun halvdelen af ​​historien. Den anden lige så vigtige faktor er konceptet "overlapningsforhold" eller "kontaktforhold", som kvantificerer det gennemsnitlige antal tandpar i kontakt på et givet tidspunkt. I et cylindrisk tandhjul er kontaktforholdet typisk mellem 1,3 og 1,6. Det betyder, at det i gennemsnit kun er et eller halvandet tandpar, der deler belastningen på et givet tidspunkt. Når et tandpar forlader nettet, og det næste par kommer ind, er der et kort øjeblik, hvor antallet af tænder i kontakt falder, hvilket forårsager en udsving i maskestivheden. Denne udsving er en primær kilde til vibrationer i cylindriske tandhjulssystemer - gearet "gyser", når belastningen overføres fra et tandpar til det næste.

Et spiralformet præcisionsgear har derimod et meget højere total kontaktforhold. Dette skyldes, at det samlede kontaktforhold er summen af ​​det tværgående kontaktforhold (det samme som et cylindrisk tandhjul) og overlapningsforholdet, som introduceres af helixvinklen. Overlapningsforholdet er den aksiale overlapning af tandpar langs fladebredden. For et veldesignet skrueformet gear er overlapningsforholdet typisk 1,0 eller større, hvilket betyder, at det samlede kontaktforhold ofte er i intervallet 2,0 til 2,5. Det betyder, at der i gennemsnit er to til to et halvt tandpar i kontakt på et givet tidspunkt. Belastningen er fordelt på flere tænder, og overgangen fra det ene par til det næste er glat, fordi overlapningen sikrer, at det indkommende par allerede bærer en vis belastning, før det udgående par kobles fra. Denne overlapning eliminerer den cykliske variation i maskestivhed, der er en primær kilde til vibrationer i cylindriske tandhjul.

For at visualisere forskellen, forestil dig at bære en tung genstand med én hånd versus to hænder. Med den ene hånd er belastningen koncentreret, og enhver ændring i kropsholdning er skurrende. Med to hænder deles belastningen, og overgangen er glat. Det samme princip gælder for tandhjulstænder. Det højere kontaktforhold af spiralformede præcisionsgear resulterer i en jævnere momentoverførsel med lavere vibrationsamplituder. Dette er især vigtigt i højhastighedsapplikationer, hvor selv mindre drejningsmomentudsving kan fremkalde resonanser i den understøttende struktur, hvilket fører til støj og potentiel skade. Vores fabrik har udviklet en proprietær tandprofiloptimeringsalgoritme, der maksimerer kontaktforholdet for en given helixvinkel og fladebredde, hvilket sikrer, at vores Precision Gear-produkter leverer den glattest mulige kraftoverførsel.

Reduktionen i maskestivhedsvariation, vist i den sidste række i tabellen, er en nøgleindikator for vibrationspotentiale. Den næsten konstante mesh-stivhed af et spiralformet præcisionsgear betyder, at tandhjulsparret næsten fungerer som en solid kobling, der overfører kraften jævnt og stille. Det er grunden til, at spiralformede gear er det foretrukne valg til applikationer, der kræver høj præcision og lav støj, såsom medicinsk billedbehandlingsudstyr, rumfartsaktuatorer og avancerede automotive transmissioner. Hos Raydafon Technology Group Co., Limited, er vi stolte af at fremstille Precision Gear-produkter, der konsekvent opnår kontaktforhold på 2,4 eller højere, hvilket sikrer, at vores kunder drager fordel af den jævnest mulige kraftoverførsel.

Hvordan minimerer fremstillingspræcision vibrationsexcitation?

De teoretiske fordele ved spiralgeometri - progressivt indgreb og højt overlapningsforhold - kan kun realiseres fuldt ud, hvis gearene er fremstillet med enestående præcision. Faktisk er fabrikationsfejl ofte den primære kilde til støj og vibrationer i gearsystemer, selv når geometrien er teoretisk perfekt. Et spiralformet præcisionsgear med en lille tandstigningsfejl, en runout i boringen eller en profilafvigelse vil generere vibrationer uanset dets helixvinkel. På vores fabrik har vi investeret kraftigt i de nyeste gearfremstillings- og inspektionsteknologier for at sikre, at hvert Precision Gear, vi producerer, opfylder de snævreste tolerancer. Dette afsnit vil undersøge de kritiske produktionsparametre, der bestemmer gearstøj og vibrationsydelse, og hvordan vi kontrollerer dem.

Den mest kritiske parameter er tandprofilens nøjagtighed. Den teoretiske evolvente profil af en tandhjulstand er en matematisk perfekt kurve, der sikrer konstant hastighedsforhold. I virkeligheden har hvert tandhjul en vis afvigelse fra den ideelle profil, som kan måles ved hjælp af en gearinspektionsmaskine. Denne afvigelse genererer transmissionsfejl - forskellen mellem den faktiske og teoretiske udgangsakselposition. Transmissionsfejl er den grundlæggende kilde til vibrationer i tandhjulspar: Når gearet roterer, får den varierende tandkontakt udgangsakslen til at fremskynde og bremse en smule, hvilket genererer accelerationskræfter, der fremkalder vibrationer. Vores fabrik bruger højpræcisions CNC-gearslibemaskiner, der kan opnå profilafvigelser på mindre end 5 mikrometer (µm), hvilket er afgørende for højhastigheds- og støjsvage applikationer.

En anden kritisk faktor er nøjagtigheden af ​​tandstigningen. Hvis afstanden mellem tænderne ikke er helt ensartet, vil tandhjulsparret opleve en cyklisk "stamming", mens det roterer, hvilket genererer støj ved tandindgrebsfrekvensen og dens harmoniske. Vores slibeproces kontrolleres for at sikre, at den kumulative stigningsfejl over en fuld rotation er mindre end 10 µm. Tilsvarende kan udløb af gearboringen - excentriciteten af ​​gearets centrum i forhold til dets rotationsakse - forårsage en vibration én gang pr. omdrejning, som er særlig svær at filtrere fra. Vi kontrollerer boring til inden for 5 µm for vores højpræcisionsgear. Følgende tabel viser de typiske fremstillingstolerancer, vi opretholder for vores Precision Gear-produkter, sammen med virkningen af ​​at overskride disse tolerancer på støj og vibrationer.

Ud over disse geometriske tolerancer er overfladefinishen på tandhjulets tænder lige så vigtig. En ru overflade, selvom den er geometrisk nøjagtig, vil generere friktionsinduceret støj og mikropitting. Vores slibeproces efterfølges af et superfinishing-trin, som reducerer overfladeruheden til under 0,4 µm Ra. Dette reducerer ikke kun støj, men forbedrer også gearets holdbarhed ved at reducere stresskoncentrationer ved overfladen. Vi anvender også avancerede inspektionsteknikker, såsom koordinatmålemaskiner (CMM'er) og gearanalysatorer, til at verificere enhver kritisk dimension, før et gear godkendes til forsendelse. Denne forpligtelse til præcision er det, der får vores Precision Gear-produkter til at skille sig ud i krævende applikationer.

Hvordan forbedrer materialevalg og overfladebehandlinger dæmpningen?

Mens geometri og fremstillingspræcision er de primære determinanter for gearstøj og vibrationer, spiller selve gearets materialeegenskaber en væsentlig rolle i at dæmpe den vibration, der genereres. Ikke alle stål er skabt lige, når det kommer til vibrationsdæmpning. Et materiales dæmpningsevne er dets evne til at absorbere mekanisk energi og sprede det som varme i stedet for at overføre det som vibrationer. For gear reducerer en højere dæmpningskapacitet amplituden af ​​vibrationer, der overføres til huset og den omgivende struktur, hvilket resulterer i mere støjsvag drift. Hos Raydafon Technology Group Co., Limited, har vi udført omfattende forskning i virkningerne af materialevalg og varmebehandling på støj- og vibrationsydelsen af ​​vores Precision Gear-produkter.

Støbejern har for eksempel fremragende dæmpningsevne på grund af sin grafitmikrostruktur, som absorberer vibrationsenergi. Støbejern har imidlertid lavere styrke og slidstyrke end stål, hvilket gør det uegnet til højbelastning og højhastighedsapplikationer. Til Precision Gear-applikationer bruger vi typisk højkvalitets legeret stål såsom 8620, 9310 eller 17CrNiMo6. Disse stål er karburerede og hærdede for at opnå en hård, slidstærk kasse, samtidig med at de bevarer en sej, slagfast kerne. Husets hårdhed er typisk 58-62 HRC, mens kernehårdheden er 30-40 HRC. Denne tofasede struktur giver en god balance mellem slidstyrke, udmattelsesstyrke og dæmpningskapacitet.

En anden tilgang til at forbedre dæmpningen er gennem brugen af ​​overfladebehandlinger. Vores Precision Gear-produkter udsættes ofte for shotpeening, en proces, hvor små stål- eller keramiske partikler sprænges på tandhjulets overflader. Shot peening skaber et gavnligt kompressionsrestspændingslag på overfladen, som forbedrer træthedsstyrken og reducerer også vibrationer. Overflademodifikationerne introduceret ved shot peening skaber en lille "ruhed" i mikroskopisk skala, der kan fungere som en vibrationsdæmper ved at absorbere noget af vibrationsenergien. I vores test viser shot-peened gear en 5-8% reduktion i vibrationsamplitude sammenlignet med uppeened gear af samme geometri og materiale, alt andet lige.

Udover shotpeening tilbyder vores fabrik også en række specialiserede overfladebelægninger til vores Precision Gear-produkter. Disse belægninger, såsom diamantlignende kulstof (DLC) eller wolframcarbid, kan reducere friktion og slid, hvilket reducerer genereringen af ​​højfrekvent støj. DLC-belagte gear har især vist sig at reducere vibrationsstøjspektret med op til 3 dB(A) i højhastighedsapplikationer. Kombinationen af ​​optimeret materialevalg, varmebehandling og overfladebehandling er en kraftfuld tilgang til at reducere gearstøj og vibrationer, der komplementerer de geometriske fordele ved spiralformede tænder. Vores ingeniørteam kan anbefale den optimale materiale- og behandlingskombination til din specifikke anvendelse, baseret på den nødvendige belastning, hastighed og miljøforhold.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er den typiske reduktion af støjen ved skift fra cylindrisk til spiralformet præcisionsgear?

Answer: The noise reduction depends on the specific operating conditions, but in our extensive testing, a helical precision gear typically achieves an 8-12 dB(A) reduction in sound pressure level compared to an equivalent spur gear. Det svarer til en oplevet reduktion af lydstyrken på 80-90 procent, da det menneskelige øre opfatter en reduktion på 10 dB som cirka halvdelen af ​​lydstyrken. Reduktionen er mest udtalt ved højere hastigheder, hvor påvirkningen af ​​cylindriske gear er mest alvorlig.

Spørgsmål 2: Reducerer en større helixvinkel altid støj og vibrationer?

Svar: Ikke nødvendigvis. Mens en større skruevinkel øger overlapningsforholdet og udjævner indgreb, genererer den også højere aksiale trykkræfter, der kan forårsage yderligere vibrationer og kræver mere robuste lejer. Der er en optimal spiralvinkel for hver anvendelse, der balancerer støjreduktion med bæreevne. Vores ingeniørteam hos Raydafon Technology Group Co., Limited bruger avancerede simuleringsværktøjer til at bestemme den optimale helixvinkel til dine specifikke driftsforhold. Til de fleste industrielle applikationer giver en spiralvinkel mellem 15° og 25° en fremragende balance mellem jævn drift og håndterbare trykbelastninger.

Spørgsmål 3: Hvordan påvirker ændring af geartandprofilen støjen fra et spiralformet præcisionsgear?

Answer: Tooth profile modification, such as tip relief and lead crowning, is often applied to helical gears to compensate for the elastic deflection of the teeth under load. This prevents edge contact and ensures that the load is distributed evenly across the tooth surface, which reduces the excitation of high-frequency vibration. Vores fabrik bruger specialiseret profilmodifikationssoftware til at designe de optimale tandmodifikationer til hver Precision Gear-applikation. Selv en lille ændring på 5-10 mikrometer kan have en mærkbar indflydelse på at reducere gearstøj og forlænge træthedslevetiden.

Spørgsmål 4: Hvad er forskellen mellem gearstøj og gearvibration, og hvorfor er de forbundet?

Answer: Gear vibration is the mechanical oscillation of the gear and its supporting structure, while gear noise is the audible sound generated by the transmission of those vibrations through the air. De to er direkte forbundet: al gearstøj er forårsaget af vibrationer. The vibration originates in the gear mesh due to transmission error, impact, or friction, and is then transmitted through the gear shafts and bearings to the housing, which radiates sound. For at reducere gearstøj skal vi først reducere gearvibration ved at forbedre glatheden af ​​nettet.

Spørgsmål 5: Kan spiralformede præcisionsgear bruges i applikationer med højt drejningsmoment og lav hastighed, eller er de kun egnede til højhastighedsbrug?

Svar: Spiralformede præcisionsgear er lige velegnede til applikationer med højt drejningsmoment og lav hastighed, såsom kranhejseværker og transportbånd. I disse applikationer forbedrer reduktionen af ​​støj og vibrationer førerens komfort og reducerer risikoen for strukturelle skader. De aksiale trykkræfter er dog stadig til stede og skal styres med passende lejer. Our factory manufactures Precision Gear products for a wide range of torque and speed combinations, and we can recommend the optimal helix angle and geometry for your specific application, whether high-speed, high-torque, or both.

Konklusion

Reduktionen af ​​støj og vibrationer i spiralformede præcisionsgear er resultatet af et nøje koordineret samspil mellem geometri, fremstillingspræcision og materialevidenskab. Det progressive tandindgreb af spiralformede tænder eliminerer slaghamringen af ​​cylindriske tandhjul; det høje overlapningsforhold udglatter drejningsmomentoverførslen og reducerer variationer i mesh-stivhed; de krævende fremstillingstolerancer minimerer transmissionsfejl; og materiale- og overfladebehandlingerne dæmper resterende vibrationer. Hos Raydafon Technology Group Co., Limited, har vores fabrik mestret dette samspil gennem årtiers erfaring og produceret Precision Gear-produkter, der leverer enestående glathed og støjsvaghed i de mest krævende applikationer.
