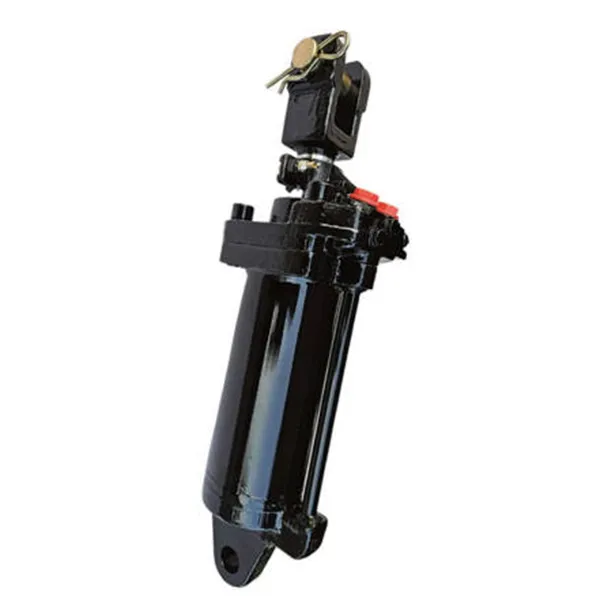

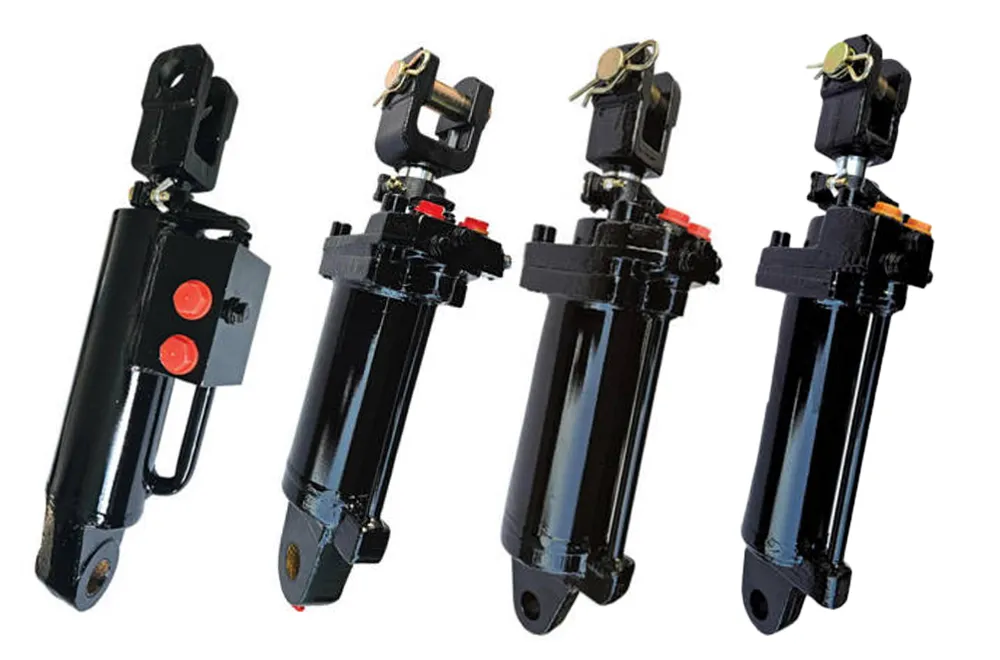

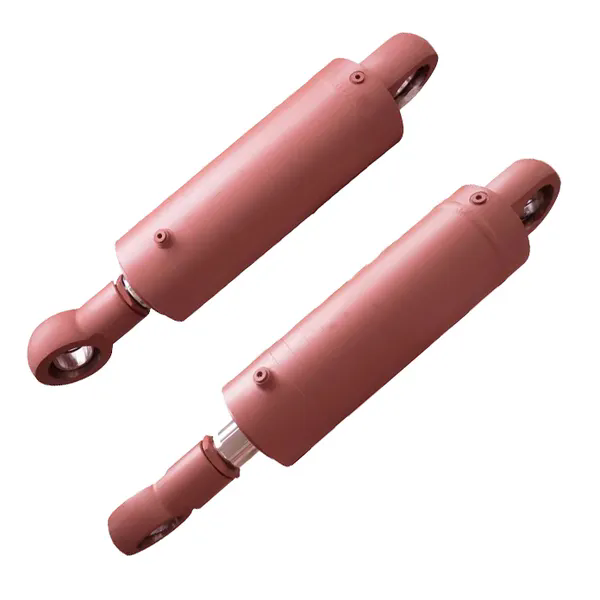

EP-TF1304.55.012 Hydraulisk liftcylinder

Kernetekniske specifikationer

Produktkomponenter

At udskifte din gamle cylinder til EP-TF1304.55.012 Hydraulisk liftcylinder er et smart træk, men for at få mest muligt ud af denne robuste hydrauliske liftcylinder, vil du parre den med de rigtige dele. Lad os tale om, hvad der fungerer bedst.

Start med hydrauliske kontrolventiler - disse små arbejdsheste er nødt til at følge med i cylinderens strømningskrav. Hvis din ventils GPM/LPM -vurdering er for lav, vil den tilstoppe systemet, hvilket bremser den industrielle hydrauliske løftekylinderbevægelse. Ingen ønsker en forsinket opsætning, så det er ikke omsætteligt at matche ventilen til cylinderens behov.

Så er der den hydrauliske pumpe. Hvis du opgraderer til en boefier hydraulisk liftcylinder som denne, skærer din nuværende pumpe muligvis ikke den. Du er nødt til at kontrollere, om det kan skubbe nok væske til at holde cylinderen i bevægelse med den hastighed, du har brug for. En underdimensioneret pumpe holder tilbage selv den hårdeste tunge hydrauliske liftcylinder, så spring ikke over denne check.

Og lad os ikke overse det grundlæggende: hydraulisk væske og filtre med top-hylde. Tænk på dem som livsnerven for din hydrauliske liftcylinder. Clean Fluid holder sælerne i form, stopper lækager og slid, der kan tankens ydelse. Skimping på billig væske eller gamle filtre er en hurtig måde at forkorte levetiden for denne pålidelige hydrauliske liftcylinder - så sprøjt lidt her, det er det værd.

Sådan beregnes løftekapaciteten af en hydraulisk cylinder

At finde ud af, hvor meget en hydraulisk cylinder kan løfte, er ikke kun en matematikøvelse - det er nøglen til at vælge den rigtige til dit udstyr. Uanset om du bruger en hydraulisk liftcylinder til sakselifte, bevæger materialer lige op eller hejser biler, får størrelsen rigtigt holder tingene sikre, fungerer godt og fra at koste mere end nødvendigt.

Start med den grundlæggende formel - ikke behøver at overkomplicere den. Løftkraften kommer ned på tryktider cylinderens effektive område. I metrisk er det kraft (i Newton) = tryk (Pascals) × område (firkantet meter). For Imperial er det kraft (pund) = tryk (psi) × område (firkantet tommer). For at få området skal du bare bruge π gange (halvdelen af borediameteren) firkantet. Lad os sige, at du har fået en kraftig hydraulisk liftcylinder med en 100 mm boring (det er ca. 3,94 tommer), der kører på 200 bar (ca. 2.900 psi). Området ville være 3,14 gange (0,05 meter firkantet), hvilket er 0,00785 kvadratmeter. Multiplicer det med 200 × 10⁵ Pascals, og du ser på omkring 15.700 Newtons kraft - masser af at håndtere hårde belastninger.

Glem derefter ikke slaglængden. Hvor højt du har brug for at løfte afhænger af det. Uanset om det er en kompakt hydraulisk liftcylinder for dock-niveauer eller en lang takts til teleskopiske elevatorer, skal du sørge for, at slagtilfældet matcher den lodrette bevægelse, du har brug for. For kort, og du kan ikke nå; For lang, og du spilder plads.

Så er der ting i den virkelige verden, der skærer i den teoretiske kraft-friction, vinklen, cylinderen er monteret på, hvor hurtigt den bevæger sig. Derfor tilføjer du en sikkerhedsfaktor, normalt 1,2 til 1,5. For lodrette hydrauliske løftecylindre på kritiske steder som elevatorer eller luftplatforme er den ekstra margin ikke valgfri - det er et must for at holde tingene sikre.

Endelig skal du kontrollere, hvordan cylinderen er monteret. Den måde, den er på, påføres, påvirker, hvor godt den overfører kraft. Hvis du bruger en OEM -hydraulisk liftcylinder i en brugerdefineret opsætning, skal du sørge for, at monteringspunkterne kan håndtere den fulde belastning uden at bøje eller bære ud. Uanset om du har brug for en enkeltvirkende hydraulisk liftcylinder til at løfte borde eller en dobbeltvirkende til lodrette job, kan vores team hos Raydafon hjælpe med at sømme den rigtige størrelse og opsætning. Bare fortæl os belastningen, slagtilfælde og pres, så guider vi dig til den rigtige hydrauliske liftcylinder til jobbet.

FAQ

Q1: Hvordan ved jeg, om min nuværende cylinder er underdimensioneret til jobbet?

A: Almindelige tegn inkluderer en manglende evne til at løfte maskinens nominelle belastning, meget langsom betjening, selv når motoren er ved høj omdrejningstal, eller dit systems trykaflastningsventil, der ofte aktiveres under normal brug.

Spørgsmål 2: Hvad er tegnene på en intern stempelforseglingslækage?

A: Det mest åbenlyse tegn er "Cylinder Drift", hvor en hævet belastning langsomt sænker sig selv uden kontrolindgang. Du kan også bemærke et tab af magt og langsommere end normale cyklustider.

Q3: Kan jeg blot udskifte min cylinder med en større for at få mere strøm?

A: Mens en større borecylinder giver mere kraft, skal du sikre, at resten af dit system (pumpe, ventiler, slanger) kan give tilstrækkelig strømning. Du skal også kontrollere, at den nye cylinders fysiske dimensioner og monteringspunkter passer til din maskine. Kontakt en specialist, hvis du er usikker.

Q4: Min hydrauliske cylinder lækker fra slutningen, hvor stangen kommer ud. Hvad betyder det?

A: Dette indikerer en svigt i stangforseglingen, sandsynligvis forårsaget af en scoret eller beskadiget stang, forurening eller enkel slid. EP-TF1304.55.012s tunge visker og hårde kromstang er designet til at minimere dette almindelige problem.
