Ring gear

RaydafonRing gear Gear-serien inkluderer interne gearringe, segmenterede gearringe, store modul-tunge gearringe og andre typer, som er vidt brugt i svinglejer, vindkraftgabsystemer, ingeniørmaskineri-pladespiller, tunge transmissionsenheder og andre felter. Raydafon, som professionel producent og fabrik i Kina, er dit første valg!

Vi bruger højstyrke-legeringsstål som basismateriale kombineret med CNC-gearhobbing, gearslibning og andre behandlingsprocesser for at sikre, at tandoverfladen finish og meshing-nøjagtighed opfylder industristandarder. Til ringudstyr i stor størrelse er vi udstyret med en dedikeret varmebehandlingslinje, som kan opnå fuldcirkel-karburering eller induktionsglangsbehandling for at forbedre træthedsstyrken og slidstyrke. Alle produkter produceres fuldt ud i vores egne fabrikker, og nøgleparametre såsom tonehøjdefejl og radial runout registreres af tre-koordinat, gearprofilmålingsinstrumenter og andet udstyr for at sikre glat samling og ingen unormal støj under drift.

På nuværende tidspunkt Raydafon'sRing gearProdukter er blevet vidt brugt i tårnkraner, skjoldmaskiner, automatiserede arbejdsstationer og andet udstyr og eksporteret til Tyskland, Brasilien, Indien og andre lande. Med stabil kvalitet og rettidig levering har vi vundet langsigtet samarbejde med mange udstyrsproducenter i ind-og i udlandet. Uanset om du har brug for et lille parti prøver til prøveinstallation eller bulkkøb, kan Raydafon give solid support til dit projekt med professionelle tjenester og fremragende produkter. Du er velkommen til at kontakte os for prøver eller citater, og vores tekniske team vil give forslag til hurtige svar og udvælgelser baseret på dine tegningskrav.

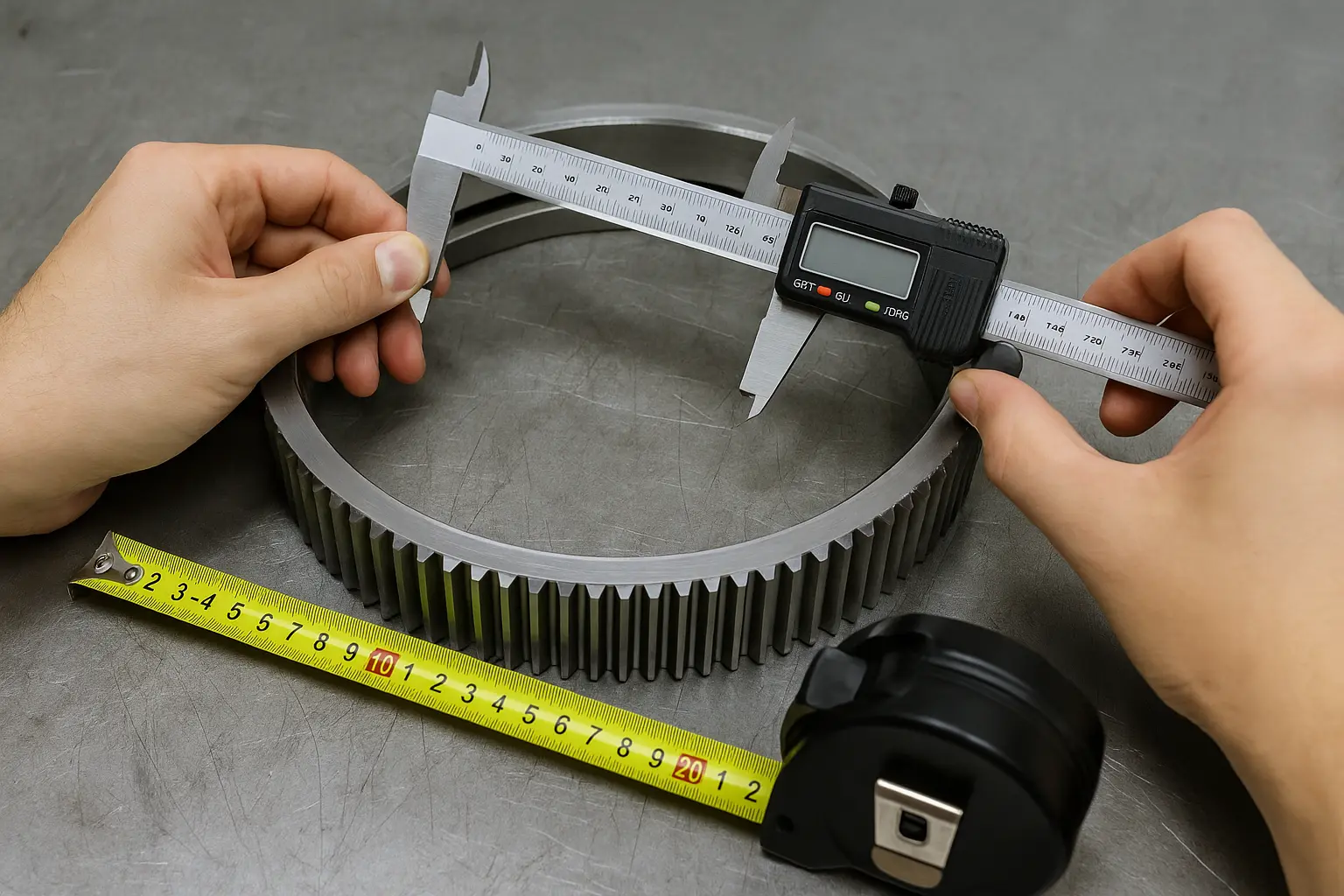

Hvordan man måler størrelsen på ringudstyret

Mange kunder ved ofte ikke, hvor de skal begynde at måle, når de udskifter eller tilpasser ringgear (gearring). Faktisk er dette arbejde ikke kompliceret. Så længe du mestrer et par nøglestørrelsesparametre, kan du bestemme, om det matcher udstyrets behov.

Se først på den ydre diameter.

Brug en caliper til at måle afstanden fra den yderste kant af gearringen til den yderste kant, som er den såkaldte "ydre diameter". Denne værdi bestemmer den plads, der er besat af gearringen i den samlede struktur. Det kan ikke være for stort eller for lille, og det skal passe til placeringen af dit originale udstyr.

Den anden er den indre diameter.

Dette er diameteren på det cirkulære hul midt i gearringen. Nogle kunder kalder det "skafthullet". Denne størrelse skal være helt i overensstemmelse med skaftet eller flangen ved installationspositionen på dit udstyr, ellers passer den ikke eller vil være løs.

Dernæst er antallet af tænder.

Tæl bare tænderne en efter en, det er ikke kompliceret. Denne værdi vil påvirke det proportionelle forhold mellem gearoverførslen. Hvis det ikke svarer til det matchende soludstyr og planetariske gear, fungerer udstyret ikke normalt.

Modulet er også kritisk.

Modulet er størrelsen på hver tand, der er relateret til afstanden mellem tænderne. Dette kan beregnes ved hjælp af formlen: modul = ydre diameter ÷ (antal tænder + 2). Hvis du ikke er sikker, kan du fortælle os antallet af tænder og den ydre diameter, og vi hjælper dig med at beregne.

Der er også tandbredde og tandvinkel.

Noget udstyr er følsomt over for støj og belastning, så du skal overveje tandbredden (tænderne på tænderne) og trykvinkel (tændernes hældning, generelt 20 grader). Disse påvirker glatheden i meshing og er også relateret til livet.

Hvisring gearHar skruehuller, husk at måle hulrumsafstand og trådspecifikationer.

Nogle ringgear har skruehuller til fastgørelse. Mål størrelsen, nummeret og arrangementets cirkel (PCD) på hullerne, og send dem til os, så vi hurtigt kan bekræfte, om det er universelt, eller om formen skal ændres.

Hvorfor vælge Raydafon Ring gear

Valg af Raydafons ringudstyr vælger i det væsentlige en pålidelig transmission med høj præcision, der kan modstå langsigtede belastningstest. Raydafon er specialiseret i fremstilling af forskellige præcisionsudstyr. Med et modent produktionssystem og ekstrem kontrol af detaljer er vores ringgearprodukter ikke kun af stabil kvalitet, men har også god alsidighed og kompatibilitet. De er vidt brugt i kerne transmissionsstrukturer såsom vindkrafthastighedsinstigere, planetarisk reducere og ingeniørmaskinerdrevningssystemer.

Vores ringudstyr er lavet af karbureret legeringsstål, højstyrke støbt stål eller tilpassede rustfrit stålmaterialer og er præcision smedt og varme behandlet i henhold til brugsscenariet. Tandoverfladehårdheden kan nå op til HRC60. Med hensyn til teknologi bruger vi flere præcisionsbehandlingsforbindelser såsom CNC-hobbing, tandprofiltrimning og ringgearets indre diameter, og bruger gearmålingscenteret til fuldt at inspicere nøgledimensioner såsom tandretningsfejl og radial runout for at sikre, at hvert produkt kan opnå høj matchning og interferensfri operation med planetarisk bærer og gearaksel.

Raydafon er klar over, at forskellige industrier har forskellige krav til ringgearprodukter, så vi leverer en række specifikationer og ikke-standardtilpasningstjenester. Fra store modulstunge ringhjul til små modul med høj præcisionsringe gear, kan vi producere efter behov og levere prøver, så snart 10 arbejdsdage efter tegningen er bekræftet. På samme tid understøtter vores ringudstyr også interne og eksterne gearstrukturer, der kan imødekomme de strukturelle krav til forskellige arbejdsvilkår, såsom vindkraftgabmekanismer, automatiske transmissionsbokse og mekaniske svingningsanordninger.

Raydafon producerer ikke kun ringudstyr, men har også en komplet præcisionsgearproduktlinje, herunder plastudstyr, skråudstyr, skrueudstyr osv. Uanset om det er en kunde, der forfølger stille og let kontorudstyr eller en industriel kunde, der kræver kraftig og slidbestandig, kan vi levere en one-stop-løsning. At vælge Raydafon betyder at vælge en teknisk producent, der virkelig forstår gear, kontrollerer omkostninger og ikke går på kompromis med kvaliteten. Hvis du har tekniske spørgsmål om påføring af ringudstyr eller leder efter højpræcisionsringgear, der er egnede til en bestemt enhed, er du velkommen til at kontakte vores tekniske team. Raydafon vil give en stabil og pålidelig "strøm lukket loop" til dit transmissionssystem.
