Udskiftning af GIGL Drum Shape Gear Kobling

GIGL tromleform gearkobling til tung industritransmission

Hvis dit tunge maskineri - stålværksvalsestande, cementfabrikknusere eller minedriftstransportører - har brug for en kobling, der ikke vil trække sig tilbage fra højt drejningsmoment, Raydafons erstatning afGIGL Drum Shape Gear Koblinger bygget til netop det job.

Tromleformede tænder bygget til brug i den virkelige verden

Hvad gør dettetromle gearkoblingskille sig ud? De tromleformede tænder. De overfører ikke kun magt – de håndterer rodet med brug i den virkelige verden. Maksimalt drejningsmoment når 2000 kN·m, borestørrelser spænder fra 50 mm til 400 mm, og det kræver op til 1,5 graders vinkelforskydning. Oven i købet kompenserer den for aksiale og radiale forskydninger, der ville slide almindelige koblinger hurtigt.

42CrMo stål med præcisionsslebne evolvente tænder

Raydafon fremstiller den af ​​42CrMo højstyrkestål og sliber derefter de evolvente geartænder til præcision - så kraften flyder jævnt, og sliddet forbliver lavt. Det er en fast bestanddel for købere, der leder eftergearkoblinger med højt drejningsmoment til industrielle applikationer; den bliver ved med at køre, selv når maskinerne presses hårdt.

ISO 9001 certificeret og vedligeholdelsesvenlig

Denne kobling er ikke bare hård – den er også smart til vedligeholdelse. Det er ISO 9001 certificeret. Gearnet er smurt, hvilket reducerer vibrationer og forlænger levetiden, selv i støvede miner eller kvælende cementfabrikker. Dens kompakte struktur betyder, at installationen på valseværker eller transportbånd ikke bliver til et stort projekt. Det er derfor, det er et topvalg somholdbar tromle gearkoblingog et foretrukket valg for specialtilpassede gearkoblinger til mineudstyr - størrelser og overfladebehandlinger kan skræddersyes til din opsætning.

Konkurrencedygtige fabrikspriser fra Kina

Raydafons fabrik ligger i Kina, så vi balancerer god kvalitet med priser, der giver mening. Vi sælger ikke en ensartet del – vi samarbejder med dig om at finde den rigtige kobling til dine maskiner. Mindre nedetid, bedre effektivitet og en kobling, der holder dit tunge udstyr i bevægelse.

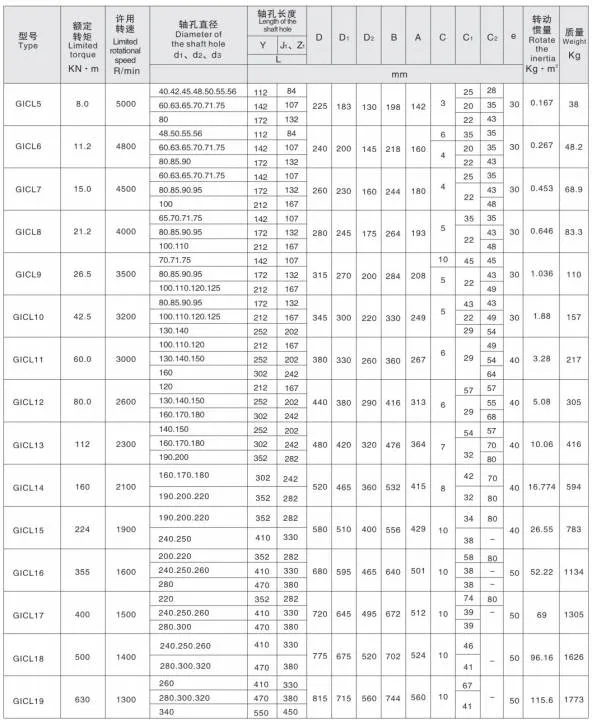

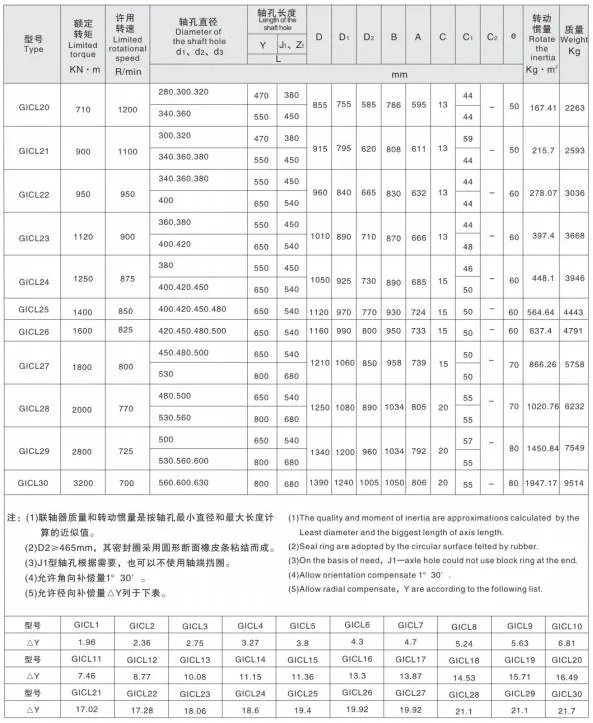

Produktspecifikation

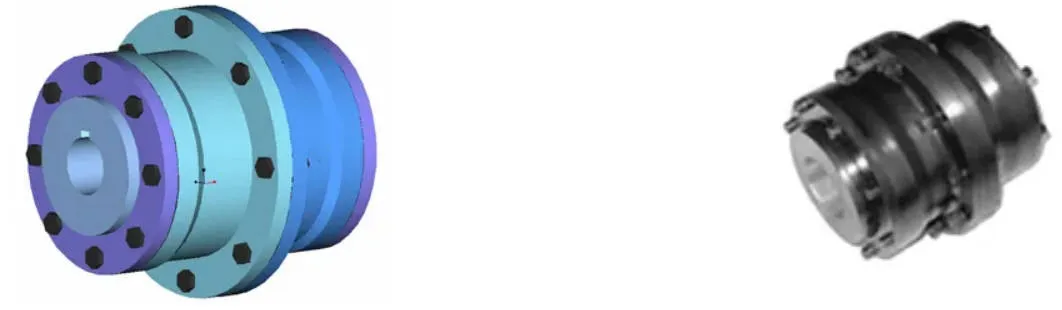

Produktegenskaber

GIGL-tromleformede gearkobling er en højtydende mulighed i fleksible gearkoblingssystemer, skræddersyet til barske industrielle scenarier, hvor pålidelig kraftoverførsel ikke er til forhandling.

15–20 % højere belastningskapacitet end ligetandskoblinger

Hvad gør dette avancerettromleformet gearkoblinget topvalg er dens evne til at håndtere vinkelforskydning effektivt, mens transmissionen med højt drejningsmoment holdes intakt. Sammenlignet med ligetands tandhjulskoblinger leverer GIGL-modellen et gennemsnitligt løft på 15-20 % i belastningstolerance under samme indvendige bøsnings ydre diameter og maksimale koblings ydre diameter forhold. Det gør det til en go-to til højbelastede GIGL-applikationer.

Vinkelforskydning op til 1°30'

En af dens største fordele er forbedret vinkelforskydningskompensation. Når den radiale forskydning er nul, håndterer tandhjulskoblinger med lige tand kun 1°, men GIGL-tromleformede tandhjulskoblinger går op til 1°30' - en forbedring på 50%. Dette gør den ideel til lav hastighed, tung belastning miljøer som f.eksminedrift og metallurgi maskiner, hvor misalignment tolerance er en game-changer.

Optimeret tandkontakt, lavere støj, længere vedligeholdelsesintervaller

Den tromleformede tandoverflade forbedrer kontakten mellem indvendige og udvendige tænder. Det løser almindelige problemer med ligetandskoblinger, såsom kantklemning og spændingskoncentration ved tandender under vinkelforskydning. Samtidig reducerer den friktion og slid, sænker støjen og forlænger vedligeholdelsesintervallerne. Den udstrakte form af den ydre tandbøsning gør montering og demontering lettere for vedligeholdelsesteams.

99,7 % transmissionseffektivitet

Når det kommer til transmissionseffektivitet, når GIGL-tromleformede gearkoblinger op på 99,7 % - et tal, der taler om dens pålidelighed til industrielle gearkoblinger, fra transportbåndssystemer i fremstilling til tunge maskiner i byggeri. Den ydre tandbøsning bruger tromleformede tænder til glat indgriben, lavet af højkvalitetsstål med mellemhårde tandoverflader til at understøtte tunge belastninger. Valgfri tandoverfladehærdning (HRC ≥ 56) forbedrer holdbarheden yderligere. Dens lette design holder rotationsinertien lav - ideel til udstyr, hvor hastighed og præcision betyder noget.

Pålidelig smøring, tætning og udskiftelighed

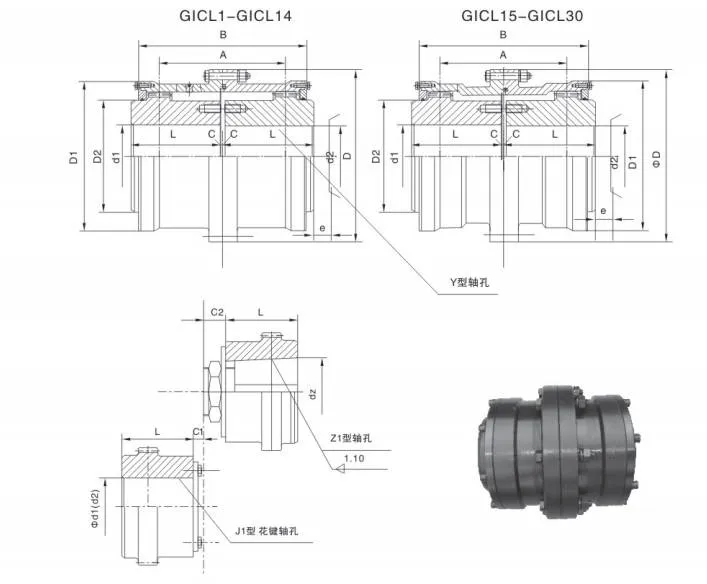

For at holde GIGL-tromleformede gearkobling kørende i lang tid, er den udstyret med pålidelige smørestrukturer og tætninger, der forlænger levetiden og forenkler vedligeholdelsen. Dens symmetriske design sikrer fremragende udskiftelighed, så det er nemt at udskifte dele. Til højhastighedsoperationer, hvor periferihastigheder overstiger 36 m/s, forhindrer dynamisk balancering vibrationer og sikrer stabil ydeevne. Skafthulskonfigurationer giver fleksibilitet - kombinerer Y-, Z1- og J1-typer for at passe til forskellige tilslutningsbehov.

Fuldt udvalg af trommeformede gearkoblinger

Raydafon, en betroetgearkoblingsproducent, producerer et komplet udvalg af tromleformede gearkoblinger ud over GIGL, inklusive GICL, GIICL, GICLZ, GIICLZ og NGCL varianter - alle opfylder strenge industristandarder for at garantere kvalitet.

Kompakt, stiv-fleksibel, lav vedligeholdelse

Denne stive og fleksible kobling rummer masser af fordele: Kompakt struktur, lille venderadius, høj belastningskapacitet, topeffektivitet, lavt støjniveau og lange vedligeholdelsescyklusser. Den er især velegnet til lavhastigheds-, tunge belastninger i metallurgi (valseværker), minedrift (knusere), løft og transport (kraner), såvel som olie-, kemikalie- og generelle maskinakseltransmissioner.

Ansøgningsnoter

På grund af dens høje stivhed og fleksibilitet uden elasticitet, anbefales det ikke til maskiner, der har behov for vibrationsdæmpning, buffering eller ekstremt streng akseljustering - såsom præcisionsudstyr, hvor selv små vibrationer kan påvirke ydeevnen.

Applikationsscenarier

GIGL-tromleformede gearkoblinger bruges i vid udstrækning på tværs af tunge industrisektorer, hvor højt drejningsmoment, fejljusteringstolerance og holdbarhed er kritiske.

Hvorfor købe hos Raydafon

Raydafon er baseret i Kinaleverandør af gearkoblingmed mere end ti års erfaring i mekaniske transmissionskomponenter. Vi balancerer god kvalitet med konkurrencedygtige fabrikspriser, og vi sælger ikke dele, der passer til alle – vi samarbejder med dig om at matche den rigtige kobling til dine maskiner.

Brugerdefinerede størrelser og overfladebehandlinger

Har du brug for en specifik borestørrelse, tandoverfladehærdning (HRC ≥ 56) eller en tilpasset konfiguration af skafthul? Vi skræddersyer størrelser og overfladebehandlinger, så de passer til netop din opsætning.

Hurtig levering og teknisk support

Standardmodeller sendes hurtigt, og vores ingeniørteam giver installations- og idriftsættelsesvejledning på anmodning. Mindre nedetid, bedre effektivitet og en kobling, der holder dit tunge udstyr i bevægelse.
