Hvorfor bruges præcisionssnekkegear til højreduktionsapplikationer?

Inde i det kompakte hus af en industriel robotarm drejer en servomotor med 6.000 omdrejninger i minuttet. Alligevel bevæger udgangsakslen sig med langsom, bevidst præcision og udøver hundredvis af Newton-meters drejningsmoment for at placere en tung nyttelast. Den komponent, der gør denne dramatiske transformation mulig, er enPræcisions gear: snekkegearet. Træd ind i enhver produktionsfacilitet, og du vil finde snekkegear på arbejde i transportører, elevatorer, værktøjsmaskiner og pakkeudstyr. De er de ubeskrevne helte inden for mekanisk kraftoverførsel, der konverterer input med høj hastighed og lavt drejningsmoment til output med lav hastighed og høj drejningsmoment med en enkelhed, som andre geartyper ikke kan matche. Men hvorfor er snekkegear standardvalget til applikationer med høj reduktion? Svaret ligger i en unik kombination af geometri, materialevidenskab og fysik, som andre Precision Gear-systemer simpelthen ikke kan kopiere.

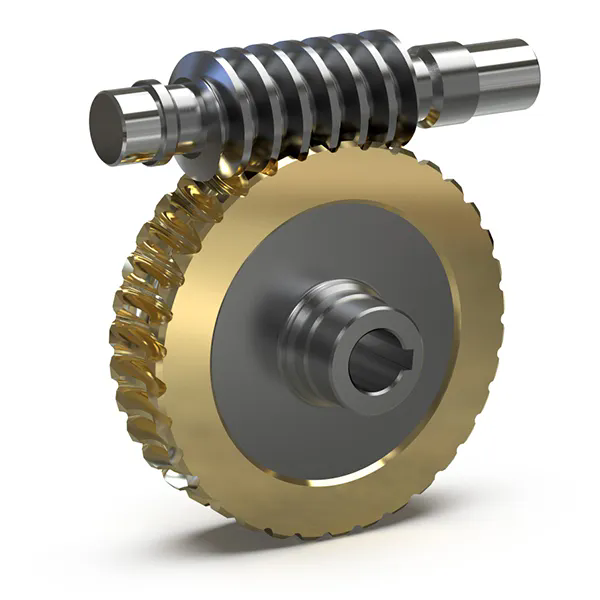

Et snekkegearpar består af en gevindsnekke (det drivende element) og et tandhjul (det drevne element). Denne konfiguration tilbyder en elegant løsning på et grundlæggende ingeniørproblem: hvordan man opnår store hastighedsreduktioner i et enkelt trin. En enkeltstartssnekke med et 60-tands hjul giver et reduktionsforhold på 60:1 i en kompakt pakke. At opnå den samme reduktion med cylindriske tandhjul ville kræve et flertrinsarrangement, hvilket øger kompleksiteten, omkostningerne og pladsen. Ud over reduktionsevnen tilbyder snekkegear to yderligere fordele, der er kritiske i mange applikationer: De giver jævn, støjsvag drift, og de kan designes til at være selvlåsende, hvilket forhindrer baglæns bevægelse, når strømmen fjernes. Denne artikel udforsker det tekniske grundlag for snekkegearets dominans i applikationer med høj reduktion, fra dets geometriske principper til de materialevalg, der definerer dets ydeevne.

Indholdsfortegnelse

• 1. Hvad gør geometrien af ​​et snekkegear ideel til høj reduktion?
• 2. Hvordan påvirker glidevirkningen af ​​snekkegear effektivitet og slid?
• 3. Hvorfor er den selvlåsende funktion kritisk i højreduktionsapplikationer?
• 4. Hvilke tekniske specifikationer definerer et højkvalitets præcisionssnekkegear?
• 5. Konklusion
• 6. Ofte stillede spørgsmål (FAQ)

1. Hvad gør geometrien af ​​et snekkegear ideel til høj reduktion?

For at forstå, hvorfor snekkegear udmærker sig i applikationer med høj reduktion, skal vi først forstå deres geometri. Forestil dig en standardbolt. Når du drejer den, bevæger den sig lineært frem langs dens gevindskaft. Forestil dig nu at pakke den bolt ind i en cirkel, så dens tråde bliver en kontinuerlig helix. Det er en orm. Hjulet, der går i indgreb med den, er et tandhjul med specialskårne tænder, der matcher snekkens gevindprofil. Når ormen roterer, går dens tråde i indgreb med hjulets tænder, hvilket tvinger hjulet til at rotere. Dette er det grundlæggende princip for drift af snekkegear.

Nøglen til høj reduktion ligger i forholdet mellem snekkens rotation og hjulets rotation. For en enkeltstartsorm - en orm med et enkelt kontinuerligt gevind - fører hver fuld rotation af ormen præcis én tråd frem. Denne tråd skubber mod en tand på hjulet, hvilket får hjulet til at bevæge sig med en tand. Hvis hjulet har 60 tænder, skal ormen rotere 60 gange for at fuldføre en hel rotation af hjulet. Reduktionsforholdet er simpelthen antallet af tænder på hjulet. Dette er en 60:1 reduktion opnået i et enkelt gearpar. I modsætning hertil ville opnåelse af en 60:1 reduktion med cylindriske gear kræve mindst tre trin, hver med sine egne aksler, lejer og hus, hvilket øger kompleksiteten og omkostningerne ved transmissionen betydeligt.

Geometrien bliver endnu mere kraftfuld, når man overvejer flerstartsorme. En to-starts snekke har to gevind, der fremfører to tænder pr. rotation, hvilket resulterer i et reduktionsforhold mellem hjultænderne divideret med to. En tre-starts orm deler forholdet med tre. Denne fleksibilitet gør det muligt for designere at balancere reduktionsforhold mod effektivitet. Højere reduktionsforhold betyder generelt lavere effektivitet, da der kræves mere glidning. Multi-start orme giver højere effektivitet, men lavere reduktionsforhold. Dette enkle geometriske forhold - forholdet er lig med tandantal divideret med starter - er det, der gør snekkegear til en så elegant løsning til anvendelser med høj reduktion. Med et enkelt trin kan du opnå forhold fra 5:1 til over 100:1, et område der er svært at matche med andre typer præcisionsgear.

Ud over forholdsberegningen påvirker snekkegearets geometri også dets bæreevne. Ormens tråd er en kontinuerlig helix, hvilket betyder, at flere tænder er i kontakt på et givet tidspunkt. Dette fordeler belastningen over et større område, hvilket reducerer kontaktspændingen og tillader gearet at håndtere højere drejningsmomenter end et sammenligneligt cylindrisk tandhjul. På vores fabrik fremstiller vi snekkegear med præcist slebet gevindprofiler for at sikre maksimal kontakt og minimal spændingskoncentration. Denne geometriske fordel er grunden til, at snekkegear er det foretrukne præcisionsgear til applikationer, der kræver højt drejningsmoment i en kompakt formfaktor.

2. Hvordan påvirker glidevirkningen af ​​snekkegear effektivitet og slid?

I modsætning til cylindriske eller spiralformede tandhjul, hvor tænderne ruller mod hinanden med minimal glidning, er kontakten mellem en snekke og dens hjul overvejende glidende. Forestil dig et stykke kridt, der trækker hen over en tavle. Ormens tråd glider hen over forsiden af ​​hver tand, mens den roterer, hvilket skaber friktion, der genererer varme og forbruger energi. Denne glidende handling er den primære årsag til, at snekkegear er mindre effektive end andre geartyper. Afhængigt af reduktionsforholdet og designparametrene kan effektiviteten variere fra 50 % (for selvlåsende design med højt forhold) til over 90 % (for design med lavt forhold, multi-start).

Dette er ikke en designfejl; det er en fysisk konsekvens af geometrien. Ormens gevind er i det væsentlige en skrue, og hjulets tænder er "møtrikken". I ethvert skrue-møtrik-par er glidning den grundlæggende bevægelse. Fordelen er, at denne glidning giver mulighed for kontinuerligt, jævnt indgreb, hvilket eliminerer stød og støj, der kan opstå med rullende kontaktgear. I applikationer, hvor lav støj og vibrationer er afgørende, såsom i præcisionsfremstillingsudstyr eller medicinsk udstyr, er denne afvejning værd at tabe effektiviteten.

For at håndtere friktionen og sliddet forårsaget af glidning, er snekkegear afhængige af en omhyggeligt konstrueret kombination af materialer og smøring. Snekken er typisk lavet af et hærdet stål, såsom 42CrMo4 eller 20MnCr5, som giver en hård, slidstærk overflade. Hjulet er lavet af et blødere materiale, typisk en fosforbronze (CuSn12 eller lignende). Bronzen fungerer som et "opofrende" materiale, der tilpasser sig ormens tråd og reducerer slid på den dyrere ormekomponent. Bronzen har også fremragende lejeegenskaber, hvilket reducerer friktionskoefficienten. Forskellen i hårdhed - ormen er typisk 58-62 HRC, mens bronzehjulet er 80-100 HB - er et bevidst designvalg. Den blødere bronze slides fortrinsvis, beskytter ormen og giver mulighed for en lang levetid.

Smøring er lige så kritisk. Snekkegear kræver en højviskositetsolie med ekstremt tryk (EP) additiver for at opretholde en tilstrækkelig smørefilm under de høje tryk og glidehastigheder. Uden tilstrækkelig smøring vil glidekontakten hurtigt føre til klæbemiddelslid, skrammer og for tidlig svigt. Vores fabrik anbefaler specifikke smøremidler til hvert af vores Precision Gear-produkter baseret på belastning, hastighed og driftsbetingelser. Vi designer også vores gearhuse med tilstrækkelig oliekapacitet og køleribber til at sprede den varme, der genereres af friktion.

Følgende tabel opsummerer de vigtigste materiale- og smøreegenskaber for et typisk præcisionssnekkegear af høj kvalitet.

At forstå denne glidende handling er afgørende for enhver, der vælger et præcisionsgear til højreduktionsapplikationer. Afvejningen mellem effektivitet og jævn drift, kombineret med det korrekte materiale- og smørevalg, er det, der gør et vellykket snekkegeardesign. Vores fabrik har forfinet disse afvejninger gennem årtiers erfaring og optimeret vores Precision Gear-produkter til at levere pålidelig, langvarig ydeevne i de mest krævende applikationer.

3. Hvorfor er den selvlåsende funktion kritisk i højreduktionsapplikationer?

Forestil dig en godselevator med tung last. Pludselig svigter strømmen. Motoren stopper, og belastningen begynder at falde under tyngdekraften og accelererer til en farlig hastighed. I en typisk gearkasse ville dette ske. I et korrekt designet snekkegearsystem gør det ikke. Lasten stopper og forbliver suspenderet, holdt på plads af friktionen mellem snekken og hjulet. Dette er den selvlåsende funktion, en egenskab, der er unik for snekkegear, som er kritisk i mange applikationer med høj reduktion.

Den selvlåsende tilstand opstår fra den samme geometri, som giver snekkegear deres høje reduktionskapacitet. Snekken er en skrue, og hjulet er en møtrik. Når du holder op med at dreje skruen, trækker møtrikken ikke skruen tilbage, medmindre friktionen er overvundet. I et snekkegear opstår selvlåsning, når friktionsvinklen (bestemt af friktionskoefficienten og trykvinklen) overstiger snekkens gevind. Når denne betingelse er opfyldt, kan belastningen på hjulet ikke overvinde friktionen for at dreje ormen. Systemet låser og holder lasten på plads.

Den selvlåsende funktion er ikke automatisk. Det afhænger af reduktionsforholdet og friktionskoefficienten. Generelt vil en enkeltstartssnekke med et reduktionsforhold på 30:1 eller højere være selvlåsende under typiske driftsforhold. Højere friktion (fra øget belastning eller dårligere smøring) gør selvlåsning mere effektiv. Omvendt kan lavere friktion reducere eller eliminere selvlåsning. Derfor er valg af smøremiddel kritisk: et smøremiddel, der er for effektivt til at reducere friktionen, kan utilsigtet overvinde gearets selvlåsende evne.

Selvlåsning er en afgørende sikkerhedsfunktion i mange applikationer. Det eliminerer behovet for bremser eller andre holdeanordninger, hvilket forenkler designet og reducerer omkostningerne. Det forbedrer også sikkerheden ved at forhindre utilsigtet bevægelse under strømtab. For eksempel i et transportørsystem forhindrer selvlåsning, at båndet vendes, når motoren er slukket. I en værktøjsmaskine holder den værktøjet på plads under en strømafbrydelse. Denne funktion er grunden til, at snekkegear bruges i vid udstrækning i hejseværker, elevatorer og enhver applikation, hvor lastholding er påkrævet.

Afvejningen er effektivitet. Selvlåsende snekkegear er i sagens natur mindre effektive end ikke-selvlåsende designs, fordi friktion er påkrævet for at opnå den låsende effekt. Den samme friktion, der holder belastningen, berøver også systemet for strøm under normal drift. I applikationer, hvor lastholding ikke er påkrævet, kan en multi-start snekke med en lavere friktionskoefficient bruges til at forbedre effektiviteten.

Vores fabriksingeniører kan beregne den selvlåsende tilstand for ethvert specifikt design under hensyntagen til reduktionsforholdet, trykvinklen og den forventede friktionskoefficient. Denne analyse sikrer, at vores Precision Gear-produkter opfylder de specifikke krav til hver applikation, og balancerer behovet for at holde på lasten med behovet for effektivitet.

4. Hvilke tekniske specifikationer definerer et højkvalitets præcisionssnekkegear?

At vælge et præcisionsgear til en høj reduktionsanvendelse kræver en grundig evaluering af tekniske specifikationer. Disse parametre definerer gearets ydeevne, levetid og egnethed til en given anvendelse. Følgende tabel giver et overblik over de vigtigste specifikationer for vores Precision Worm Gear-produkter. Hver parameter kontrolleres omhyggeligt under vores fremstillingsproces for at sikre ensartet, pålidelig ydeevne.

Hver specifikation i denne tabel fortæller en historie om gearets ydeevne. Centerafstanden bestemmer gearets størrelse og momentkapacitet. En større centerafstand giver mulighed for større gear, som kan klare højere belastninger. Reduktionsforholdet er den primære parameter, der definerer gearets funktion. Modulet og tandprofilen bestemmer styrken og glatheden af ​​gearets drift. Gearets præcisionsgrad, typisk DIN 4 til 6 for snekkegear af høj kvalitet, påvirker direkte transmissionens støj, vibrationer og glathed. Vores fabriks Precision Gear-produkter er fremstillet efter DIN 5 eller højere, hvilket sikrer enestående ydeevne i krævende applikationer.

Vores fabrik bruger avanceret CNC-slibe- og måleudstyr til at opnå og verificere disse specifikationer. Vores slibemaskiner kan producere tandprofiler med nøjagtighed på mikronniveau, hvilket sikrer det korrekte indgrebsmønster og belastningsfordeling. Vores måleudstyr, herunder geartestere og koordinatmålemaskiner, verificerer, at hvert gear overholder de specificerede tolerancer. Denne opmærksomhed på detaljer er det, der adskiller et præcisionsgear af høj kvalitet fra et standardudstyr, og det er grunden til, at vores produkter er tillid til industrier, hvor pålidelighed og præcision er altafgørende.

5. Konklusion

Precision Worm Gear er en mesterklasse i ingeniørmæssige kompromiser. Dens geometri giver naturlige reduktionsforhold med høj hastighed, som er svære at opnå med andre geartyper. Dens glidende virkning, mens den reducerer effektiviteten, muliggør jævn, støjsvag drift og muliggør en selvlåsende funktion, der er afgørende for sikkerheden i mange applikationer. Kombinationen af ​​hærdede stålsnekke og bronzehjul, understøttet af korrekt smøring, giver et holdbart transmissionssystem, der leverer mange års pålidelig service. Uanset om du designer et transportørsystem, en værktøjsmaskine eller et landbrugsredskab, tilbyder snekkegearet en løsning, der er enkel, effektiv og gennemprøvet.

PåRaydafon, vores fabrik har fremstillet højkvalitets Precision Gear-produkter i over 20 år. Vores snekkegear er konstrueret til at opfylde de mest krævende specifikationer, med præcisionskvaliteter op til DIN 5. Vi tilbyder et komplet udvalg af størrelser og udvekslinger, understøttet af omfattende teknisk support og streng kvalitetskontrol. Hvis du leder efter en pålidelig partner til dine Precision Gear-behov, inviterer vi dig til at kontakte os for at drøfte din ansøgning. Kontakt Raydafon Technology Group Co., Limited i dagfor at opdage, hvordan vores Precision Worm Gear-løsninger kan drive dit næste projekt.

6. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er forskellen på en enkeltstarts- og en multistartsorm, og hvordan vælger jeg mellem dem?

Svar: En enkeltstartssnekke har ét uafbrudt gevind, hvilket resulterer i det højeste reduktionsforhold for en given hjultandantal. Reduktionsforholdet er lig med antallet af tænder på hjulet. En flerstartsorm har to eller flere gevind, hvilket reducerer reduktionsforholdet, men øger effektiviteten. For eksempel giver et 60-tands hjul med en enkeltstartssnekke et forhold på 60:1; med en to-starts orm er forholdet 30:1. Vælg en enkeltstartsorm, når maksimal reduktion er påkrævet, og effektiviteten er mindre kritisk. Vælg en multi-start orm, når du har brug for en moderat reduktion med højere effektivitet, eller når selvlåsning ikke er påkrævet.

Spørgsmål 2: Hvorfor genererer snekkegear så meget varme, og hvordan kan dette styres?

Svar: Varmen i et snekkegear genereres af glidefriktionen mellem snekken og hjultænderne. Dette er en iboende egenskab ved snekkegearets geometri. For at håndtere varme kræver snekkegearsystemer tilstrækkelig smøring for at reducere friktionen og transportere varme væk. Huset skal udformes med tilstrækkeligt overfladeareal til at sprede varme gennem konvektion. I højeffektapplikationer kan tvungen køling (ventilatorkøling eller væskekøling) være påkrævet. Vores fabrik kan anbefale den passende kølemetode til din specifikke anvendelse.

Spørgsmål 3: Hvordan kan jeg afgøre, om mit snekkeudstyr er udsat for overdreven slitage?

Svar: De mest almindelige tegn på for stort slid i et snekkegear er øget slør, øget støj og højere driftstemperaturer. Visuel inspektion af tandhjulets tænder kan afsløre tegn på slid, såsom et poleret eller slidt udseende, huller eller skrammer. Regelmæssig olieanalyse kan påvise tilstedeværelsen af ​​slidpartikler, hvilket giver en tidlig indikation af slid. Den mest pålidelige metode er at overvåge gearets ydeevne over tid og udføre periodiske inspektioner. Vores fabrik anbefaler en rutinemæssig inspektionsplan baseret på gearets driftsbetingelser.

Spørgsmål 4: Kan et snekkegear køres baglæns af belastningen?

Svar: Dette afhænger af gearets design. Hvis gearet er selvlåsende, kan belastningen ikke drive snekken i bakgear. Men hvis friktionen er utilstrækkelig (på grund af lav belastning, høj smøring eller et multi-start design med et lille reduktionsforhold), kan belastningen drive snekken tilbage. I mange applikationer er dette uønsket, og den selvlåsende funktion er bevidst indbygget. I andre applikationer kan tilbagekørsel være påkrævet af sikkerhedsmæssige eller driftsmæssige årsager. Vores fabrik kan designe et præcisionsgear med de passende selvlåsende egenskaber til din specifikke anvendelse.

Spørgsmål 5: Hvad er den typiske præcisionsgrad for et snekkegear af høj kvalitet?

Svar: Et præcisionsgear af høj kvalitet er typisk fremstillet efter DIN 5 eller AGMA 12 kvalitetsstandarder eller bedre. Disse kvaliteter sikrer jævn drift, lav støj og minimalt tilbageslag. Til mindre krævende anvendelser kan DIN 6-7 være acceptabel. Vores fabrik kan fremstille snekkegear til DIN 4-kvalitet til de højeste præcisionsanvendelser, såsom positionering af værktøjsmaskiner og robotteknologi. Valget af præcisionskvalitet afhænger af applikationens nøjagtighed og støjkrav.
