Reach Stacker teleskopcylinder
  • Reach Stacker teleskopcylinderReach Stacker teleskopcylinder
  • Reach Stacker teleskopcylinderReach Stacker teleskopcylinder

Reach Stacker teleskopcylinder

Raydafon fremstiller flertrins teleskopiske hydrauliske cylindre til reachstackerbomme med en standardboringsdiameter på 200 mm til 220 mm, stangdiameter på 150 mm til 180 mm, maksimal slaglængde op til 8000 mm og maksimalt arbejdstryk på 30 MPa. Det indlejrede trindesign producerer et langt teleskopisk slag fra en kompakt lukket længde, og det største trin leverer den højeste kraft ved starten af ​​løftet - matchende cylinderudgang til bommens belastningskurve. Leveres som OEM-montering eller som en erstatningsenhed lavet efter den originale tegning, inklusive trinantal, monteringsarrangement og portpositioner. Produceret på Raydafons egen fabrik i Ningbo, Kina, med tætningssæt og reservekomponenter tilgængelige separat. Send maskinmodel, boring og stangdiameter, påkrævet slaglængde, arbejdstryk og monteringstype for et tilbud inden for 24 timer.

Reach Stacker teleskopcylinder — boring 200–220 mm, slaglængde op til 8000 mm

En flertrins teleskopisk hydraulikcylinder til bommen på containerreachstablere. Fem eller flere forlængede trin konverterer en kort lukket længde til et langt arbejdsslag, så sprederen kan placeres nøjagtigt i højden og ved rækkevidde uden en længere, tungere et-trins cylinder. Fremstillet af Raydafon i Ningbo, Kina, og leveret som OEM-montering eller som erstatningsenhed til tegning.

  • 200–220 mmBorings diameter
  • 150–180 mmStang diameter
  • ≤ 8000 mmMaksimal slaglængde
  • 30 MPaMaksimalt arbejdstryk
  • TeleskopiskFlertrins bomdrev

Reach Stacker Teleskopcylinder Producent — Boring 200–220 mm, slaglængde til 8000 mm

Denne cylinder er det lineære drev for en reachstackerbom: hydraulisk tryk kommer først ind i det største trin, og hvert efterfølgende trin strækker sig i rækkefølge for at give et langt, kontrolleret slag fra en kompakt lukket længde. Den teleskopiske handling er det, der tillader bommen at blive hævet, forlænget og holdt, mens sprederen er placeret over en container - den operation, der afgør, hvor mange containere en terminal flytter pr. skift.

Raydafon producerer denne cylinder på sin egen fabrik i Ningbo, Kina, til både OEM- og eftermarkedsforsyning. Standard borediametre er 200 mm til 220 mm med stangdiametre på 150 mm til 180 mm, maksimal slaglængde op til 8000 mm og et maksimalt arbejdstryk på 30 MPa. Hvis din maskine bruger en anden trinkombination eller monteringsarrangement, så send den originale tegning eller maskinmodellen, så matcher vi den. Relaterede hydrauliske cylindre fra samme fabrik omfatter den bredereteleskopiske hydrauliske cylindrerækkevidde ogmobile kran hydrauliske cylindrefamilie.

Tekniske specifikationer

  • ProduktnavnReach stabler teleskopcylinder
  • FungereLineær teleskopisk bevægelse af bommen
  • Borings diameter200 mm – 220 mm
  • Stang diameter150 mm – 180 mm
  • Maksimal slaglængde≤ 8000 mm (teleskopisk forlængerlængde)
  • Maksimalt tryk30 MPa arbejdstryk
  • AnvendelseReach stabler
  • MonteringTil maskintegning - stift-, flange- eller gaffelarrangement
  • TilpasningEtapetælling, slag, boring, stang, montering og portposition

Specifikationsark for standard reachstacker teleskopcylinder.

Punkt Specifikation
Produktnavn Reach Stacker teleskopcylinder
Funktioner Realiserer bommens lineære teleskopiske bevægelse
Borings diameter 200 mm – 220 mm
Stang diameter 150 mm – 180 mm; maksimal slaglængde ≤ 8000 mm
Tryk Maksimalt 30 MPa
Ansøgninger Reach stabler

Bemærk venligst om slag og tryk:tallet på 8000 mm er cylinderens teleskopiske slaglængde, ikke maskinens løftehøjde — den samlede løftehøjde afhænger af bomgeometrien på din specifikke reachstacker. Tallet på 30 MPa er cylinderens maksimale arbejdstryk; bekræft det nominelle tryk i din maskines hydrauliske system, så cylinderen vælges i forhold til det tryk, den faktisk vil se under drift.

Sådan fungerer en teleskopcylinder på en rækkeviddestabler

En teleskopcylinder adskiller sig fra en et-trins cylinder på én vigtig måde: i stedet for et stempel og en stang bruger den en række indlejrede trin, der strækker sig i rækkefølge. Den største etape har det største effektive areal og producerer derfor den højeste kraft, så den tungeste del af liften - at bryde lasten væk og starte bommen opad - håndteres af scenen med den mest mekaniske fordel. Efterhånden som etaperne udvides, falder det effektive areal, og kraften falder, mens bevægelsen øges, hvilket svarer til den måde, hvorpå en boms belastningsmoment ændres, når den stiger.

Den ordning løser også et emballageproblem. En et-trins cylinder med en 8-meters slaglængde ville have brug for en lukket længde, der nærmer sig sin slaglængde, som aldrig ville passe langs bommen. Indlejrede etaper giver det samme slag fra en brøkdel af den lukkede længde, hvorfor reachstackere, mobilkraner og tipvogne alle bruger teleskopcylindre frem for lange et-trins.

To designdetaljer bestemmer levetiden i denne applikation. Den første er forsegling: hvert trin bærer sit eget tætningssæt og styre, og trin-til-trin-pasningen skal holde på linje, så tætningerne ikke belastes sidelæns. Den anden er overfladens tilstand: de blottede stang- og sceneoverflader er det, som tætningerne løber imod, så ridser fra grus eller et bøjet stadium fører direkte til lækage. Korrekt filtrering og regelmæssig inspektion af viskerpakningerne betyder lige så meget som selve cylinderen, når en maskine kører lange skift ved en havn.

Produktdetaljer

Fotografier af reachstackerens teleskopcylinder, vi producerer — scenearrangement, stangoverflade og monteringsgrænsefladen.

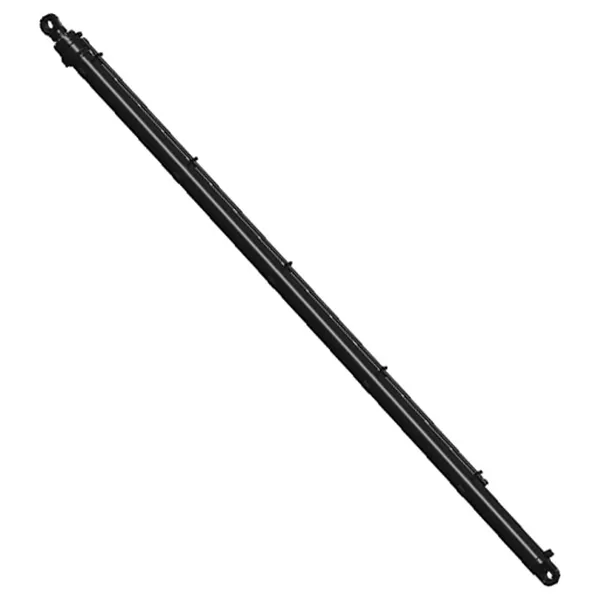

Reach stacker telescopic cylinder showing nested stages and rod surface
Reach-stabler teleskopcylinder — indlejrede trin, stangoverflade og monteringsgrænseflade.
Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Flertrins teleskopisk hydraulikcylinder til bomapplikationer med reachstacker.
Reach stacker telescopic cylinder before packing and shipment
Samlet cylinder efterset og klargjort til forsendelse.
Reach stacker telescopic cylinder stage detail and seal arrangement
Scenedetalje og tætningsarrangement af teleskopcylinderen.

Produktfordele

  • Lang rækkevidde fra en kort lukket længdeFlertrinskonstruktion leverer op til 8000 mm slaglængde, samtidig med at den tilbagetrukne cylinder holdes kompakt langs bommen, så maskinen kan placere sprederen i højden og på afstand uden at bære en længere, tungere et-trins cylinder.
  • Tving, hvor liften har brug for detDet største trin giver den højeste kraft i starten af ​​løftet, når belastningsmomentet på bommen er størst, og de mindre trin sørger for vandringen. Det matcher cylinderydelsen til maskinens faktiske belastningskurve.
  • Bygget til tunge containeropgaverCylinderen er fremstillet af specialstål af høj kvalitet og er designet til de kontinuerlige arbejdscyklusser af havneoperationer, med tætningsarrangementet specificeret til lange skift under belastning frem for periodisk brug.
  • Fabriksdirekte forsyningCylinderen er fremstillet og samlet på Raydafons egen fabrik, så der er ingen handelsmargin mellem dig og produktionen, og tegninger, tætninger og reservedele forbliver tilgængelige i maskinens levetid.
  • Lavet efter din maskines tegningBoring, stang, slaglængde, trinantal, monteringsarrangement og portpositioner kan fremstilles efter den originale tegning, hvilket har betydning for udskiftningsenheder, hvor monteringsgrænsefladen skal matche en eksisterende bom.
  • Forkorter læsse- og aflæsningscyklusserNøjagtig, repeterbar placering af sprederen lader en container løftes fra kajen eller dækket og sættes ned i færre bevægelser, hvilket reducerer den tid, hvert fartøj tilbringer ved kaj, og ventetiden for vejkøretøjer ved terminalen.

Udmattelseslevetid, tætningslevetid og maksimal kraft afhænger af boring, tryk, driftscyklus og hvor godt forurening kontrolleres i maskinens hydrauliske kredsløb. Giv os maskinmodellen, arbejdstryk og påkrævet slaglængde, og vi vil bekræfte cylinderkonfigurationen i forhold til den belastning, den faktisk vil se.

Ansøgninger

Den primære anvendelse er bommen på en containerreachstacker, men den samme teleskopcylindertype bruges overalt, hvor der skal produceres et langt slag fra en kort monteringslængde i en mobil maskine.

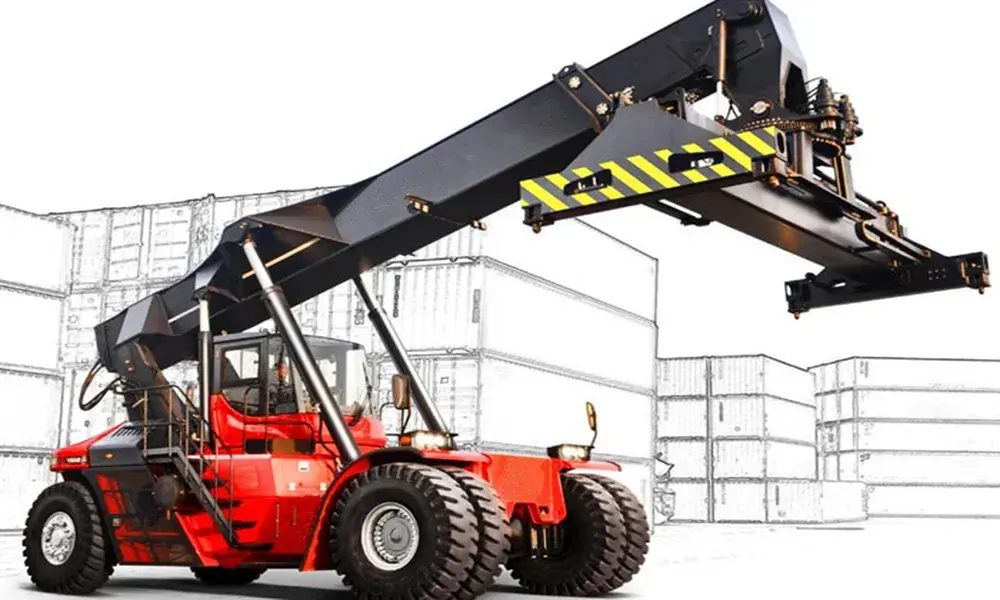

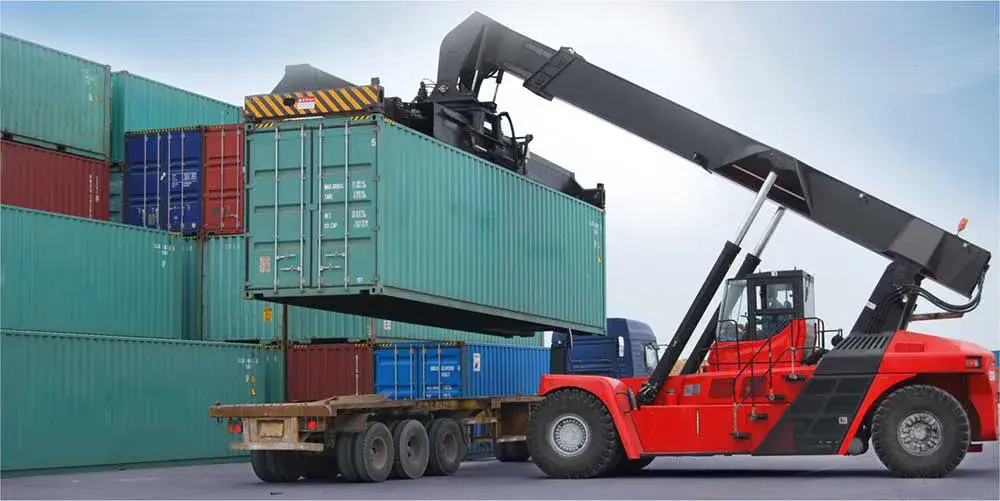

Reach stacker telescopic cylinder installed on a container handling machine boom
Reach stabler teleskopcylinder i drift på en containerhåndteringsmaskine.

Havn og containerterminal

Bomløft og forlængelse på reachstackere, der flytter containere mellem kaj-, gård- og vejkøretøjer under kontinuerlig skiftdrift.

Logistikværfter og lagre

Maskiner, der håndterer tæt stabling, hvor sprederen skal placeres nøjagtigt i højde og afstand uden at omplacere chassiset.

Omladnings- og fragtstationer

Operationer med stor omsætning, hvor læsse- og aflæsningscyklusser gentages i løbet af dagen, og cylinderpålidelighed direkte bestemmer gennemløbet.

Mobile kraner

Teleskopbomforlængelse, hvor samme trinprincip giver en lang rækkevidde fra en transportabel lukket længde.

Tipp- og trailerudstyr

Flertrins løftecylindre til vippekroppe og platformhævning, hvor slaglængden er lang i forhold til tilgængelig monteringsplads.

Udskiftning og eftermontering

Direkte udskiftning af en slidt eller beskadiget bomcylinder på en eksisterende reachstacker, fremstillet i forhold til den originale tegning eller en opmålt prøve.

Ofte stillede spørgsmål om køber

  • Hvilken boring, slaglængde og tryk når dette teleskopcylinderdæksel til stableren?Standard borediametre er 200 mm til 220 mm, stangdiametre 150 mm til 180 mm, maksimalt slaglængde op til 8000 mm og maksimalt arbejdstryk 30 MPa. Den samlede løftehøjde afhænger af maskinens bomgeometri, ikke af slaget alene, så bekræft begge, når du specificerer.
  • Er denne cylinder en OEM-del eller en erstatning?Den er fremstillet af Raydafon på egen fabrik og kan leveres som OEM-montering til maskinbyggere eller som erstatningsenhed til maskiner, der allerede er i drift. Til udskiftning skal du sende den originale tegning, maskinmodellen eller de målte dimensioner på den defekte cylinder.
  • Hvordan ved jeg, at monteringen passer til min bom?Montering udføres efter tegning - stift-, flange- eller gaffelarrangement sammen med portpositioner. Send tegningen eller et fotografi af den eksisterende cylinder med dens hovedmål, og vi vil bekræfte grænsefladen, før du citerer.
  • Hvilken information skal du citere?Maskinmodel, boring og stangdiameter, påkrævet slaglængde, arbejdstryk, trinantal, hvis det er et flertrinsdesign, monteringstype og antal. Jo flere af disse vi modtager med henvendelsen, jo hurtigere kan vi bekræfte design og pris.
  • Hvad påvirker levetiden for en teleskopcylinder?Hydraulikoliens renhed, tilstanden af ​​viskerpakningerne og justeringen af ​​de enkelte trin er hovedfaktorerne. Forurening eller en ridset overflade beskadiger tætningerne og fører til lækage, så filtrering og regelmæssig inspektion betyder lige så meget som selve cylinderspecifikationen.
  • Hvad er gennemløbstiden og kan der leveres ekstra tætninger?Leveringstiden afhænger af, om cylinderen matcher en eksisterende tegning eller skal have en ny konfiguration, og bekræftes med tilbuddet, normalt inden for 24 timer efter modtagelsen af ​​forespørgslen. Tætningssæt og udskiftningskomponenter kan leveres separat, så en maskine kan tages i brug igen efter en tætningsfejl.

Relaterede produkter og yderligere læsning

Anmod om et tilbud på Reach Stacker Telescopic Cylinder

Send maskinmodel, boring og stangdiameter, påkrævet slaglængde, arbejdstryk, monteringstype og antal - eller den originale tegning. Vi bekræfter konfigurationen mod din bom og svarer med pris og leveringstid inden for 24 timer.

Send forespørgsel nu

* Tallet på 8000 mm er cylinderslag, ikke maskinens løftehøjde. Bekræft venligst det nominelle arbejdstryk for dit hydrauliske system og monteringsdimensionerne før du bestiller.
