SWC-WD kort uden flexflangetype universel kobling

Raydafons SWC-WD-kort uden flexflangetype Universal-kobling er bygget til at bevæge drejningsmomentet effektivt i tunge maskiner-tænk stålrullende møller, kraner, løfteudstyr, alt det tunge gear. Det har et kompakt, ikke-teleskopisk flangedesign med gyrationsdiametre, der spænder fra 180 mm til 1320 mm. Denne korte flange universelle kobling kan håndtere vinkelforstærkninger op til 15 grader og drejningsmoment så højt som 16000 kN · m, så selv i trange rum, hvor der ikke er meget plads, holder det kraftoverførsel pålideligt. Vi fremstiller det fra 35crmo stål med høj styrke med en lejestruktur, der ikke har brug for bolte-perfekt til universelle koblinger til tunge maskiner og ikke-teleskopiske universelle koblinger til industrielle anvendelser. Det kræver ikke meget vedligeholdelse og varer for evigt, hvilket er nøjagtigt, hvad du har brug for i hårde opsætninger.

Vores fremstilling i Kina følger ISO 9001 standarder, så SWC-WD Universal-koblingen holder op under barske forhold. Korsakslen er krombelagt for at modstå korrosion og tilføje dens sejhed. Dens stive, svejste flangedesign gør installationen til en leg, især i metallurgi og minedrift, hvor aksial bevægelse er temmelig minimal. Vi kan tilpasse størrelsen, der passer til dine behov, så denne holdbare korte universelle kobling fungerer godt som brugerdefinerede universelle koblinger til kranesystemer og andre tunge job. Og prisen er også konkurrencedygtig. Raydafons nøjagtige håndværk betyder mindre nedetid og mere pålideligt udstyr - noget industrielle operatører over hele verden kan stole på.

Produktspecifikation

Ingen.	Gyrationsdiameter d mm	Nominelt drejningsmoment Tn Kn · m	Akser fold vinkel β (°)	Træt drejningsmoment Tf Kn · m	Størrelse (mm)									Vægt (kg)
					Lmin	D1 (JS11)	D2 (H7)	Lm	n-d	k	t	b (H9)	g	Lmin	Øge 100 mm
SWC180WD	180	12.5	6.3	≤25	440	155	105	110	8-17	17	5	-	-	0.145	52
SWC225WD	225	40	20	≤15	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5		560	218	150	140	8-19	25	6	40	12.5	0.831	127
SWC285WD	285	90	45		640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63		720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90		776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125		860	345	235	215	10-25	40	8	70	18.0	8.229	524
SWC440WD	440	355	180		1040	390	255	260	16-28	42	10	80	20.0	15.320	798
SWC490WD	490	500	250		1080	435	275	270	16-31	47	12	90	22.5	25.740	1055
SWC550WD	550	710	355		1220	492	320	305	16-31	50	12	100	22.5	46.780	1524
SWC620WD	620	1000	500		1360	555	380	340	10-38	55	12	100	25.0	83.760	2120

* 1. TF-under vekslingsbelastningen af ​​drejningsmomentet, der tillader i henhold til træthedsstyrken.

Anvendelsesomfang

Raydafons SWC Universal Joint -kobling - normalt kaldet SWC Cardan Shaft Universal Joint Coupling - er ikke kun en del; Det er et must-have inden for tunge industrielle felter, som rullende møller, hejsningsudstyr og alle slags hårde tunge maskiner. Som en universal fælles sammenkobling med højt drejningsmoment gør det et solidt job, der forbinder to transmissionsaksler, der ikke er perfekt på linje, og sørger for, at strømmen bliver leveret glat, selv når arbejdsvilkårene virkelig er hårde.

Lad os tale om dets kerne specifikationer: Gyrationsdiameter spænder fra φ58 til φ620, det nominelle drejningsmoment går fra 0,15 til 1000 kN · m, og aksefoldvinklen er ikke mere end 25 °.

Denne kobling fungerer bedst på specifikke steder-ligesom når du har brug for en pålidelig kraftig universal fælles kobling til rullende mølleoperationer, eller en holdbar SWC universel ledskoblingskobling i løft og materialehåndteringsudstyr. I disse tilfælde viser det sin styrke: Selv under store spændinger holder det operationer stabilt, ingen rod eller sammenbrud.

Strukturelle funktioner

Raydafons SWC Universal Joint-kobling kastes ikke bare sammen-det er bygget med smart, ajourført teknik til at arbejde godt og holde længe i industriel brug. Lad os gå gennem det, der får dens struktur til at skille sig ud.

For det første har det en rimelig og sikker konfiguration: Vi brugte et integreret gaffelhoveddesign til denne industrielle universelle fælles kobling, der skærer ned på risici som bolte, der løsner eller bryder. Denne finjustering alene gør det til 30% -50% mere robust, så den kører sikkert og konsekvent. Sammenlignet med regelmæssige koblinger varer det langt længere, og det undgår almindelige problemer i højspændingssteder-som det tunge maskiner universelle fælles koblingssystemer, du ser i hårde job.

Så er der dens forbedrede bærende kapacitet: Denne SWC-tunge universelle fælles kobling er lavet til at håndtere store vægte, så det er et must-have på steder, der har brug for top-notch-belastningshåndtering, som minedrift eller konstruktionsmaskiner.

Det rammer også høj transmissionseffektivitet - op til 98,6%. Som en effektiv universel fælles kobling til stor kraftoverførsel skærer den energiforbrug og de omkostninger, der følger med det. Derfor er det et øverste valg til energibesparende universelle fælles koblingsløsninger i industrielle transmissionsopsætninger med høje effekt.

Og det kører glat med lav støj: transmission forbliver stabil, og støj svæver normalt mellem 30-40 dB (A). Denne universelle ledkobling med lav støj holder operationerne stille, hvilket er perfekt til industrielle pletter, hvor støj er et problem-alt sammen med pålideligheden på et højt niveau.

Kundeanmeldelser

⭐⭐⭐⭐⭐ Zhang Wei, Chief Engineer, Henan Mining Equipment Co., Ltd.

Vi har sat Raydafons SWC-WD kort uden flexflangetype universel kobling på vores minemaskineri, og det har været en perfekt pasform. Det kompakte design er netop det, vi har brug for til stramme rum, hvor der ikke er meget plads til overs, og bygningen er hård nok til at holde operationerne stabile. Selv når det kører nonstop under tunge forhold, lader denne kobling os aldrig ned-ingen fejl overhovedet. Vores vedligeholdelsesteam elsker, at det næppe har brug for at tjekke ind på, hvilket betyder, at vi kan holde produktionen bevægende uden ekstra besvær.

⭐⭐⭐⭐⭐ Michael Brown, Operations Manager, Texas Steel Works, USA

Vores Texas Workshop bestilte SWC-WD-kort uden flex-flangetype universel kobling fra Raydafon, og ærligt talt har kvaliteten sprængt os væk. Koblingerne er bearbejdet rigtig godt, at installere dem er en kløft, og de holder pålideligt, selv når de er under belastning. Hvad stak mest ud for mig? Hvor godt det afbalancerer pris og ydeevne - du finder ikke ofte det søde sted. At finde en leverandør, der konsekvent leverer dette kvalitetsniveau, er ikke let, men Raydafon har absolut bevist, at de er en pålidelig partner for os.

⭐⭐⭐⭐⭐ Anna Müller, vedligeholdelsesvejleder, Berlin Industrial Solutions, Tyskland

Vi satte Raydafons SWC-WD-kort uden flex-flangetype universel kobling på vores Berlin-udstyrslinje, og resultaterne har været store. Selve produktet føles rocksolid, svejsningen er præcis-intet beskidt arbejde her-og indtil videre er det holdt virkelig godt og viser top-notch holdbarhed. Sammenlignet med nogle andre mærker, vi har brugt her i Europa, er denne kobling langt mere pålidelig, og prisen er også langt mere konkurrencedygtig. Hvis andre virksomheder leder efter pålidelige universelle koblinger, vil jeg absolut anbefale Raydafon.

Produktfunktioner

Raydafons SWC-WD-kort uden flex-flangetype Universal-kobling-ofte kaldet SWC Cardan Shaft Universal Joint-kobling-er bygget til stramme industrielle pletter, hvor pladsen er begrænset, og du har brug for et fast-længde-design (ingen teleskopisk udvidelse). Som en universal sammenkobling med højt drejningsmoment bevæger den drejningsmomentet effektivt mellem aksler, der ikke er på linje, håndtering af vinkelafvigelser op til 25 grader, og det forbliver pålideligt, selv i tunge miljøer.

Lad os tale om dens nøglefunktioner: den har en kompakt og stiv struktur-denne korte, ikke-fleksible flangeopsætning gør det til en pålidelig kraftig universel ledkobling til rullende mølleoperationer, hvilket giver ekstra stabilitet i opsætninger, hvor aksial bevægelse er minimal. Derfor fungerer det så godt til forbindelser med fast afstand i hårde maskiner. Så er der dens høje bærende kapacitet: Vi bruger hårde materialer som støbejern eller legeringsstål for at gøre det, så det er en holdbar SWC universal ledskaftkobling i løft og materialehåndteringsudstyr. Det har store vægte og transmitterer mere drejningsmoment end andre koblinger med samme diameter, hvilket gør det perfekt til tunge belastninger i minedrift eller konstruktionsudstyr.

Denne industrielle universelle fælles kobling kompenserer også for forkert justering virkelig godt - hvad enten den er vinkel, parallel eller aksial forkert justering, det rodet ikke med rotationshastighed eller drejningsmomentoverførsel. Det betyder glat drift i tunge maskiner universelle fælles koblingssystemer. Og det er effektivt til kraftoverførsel: at ramme op til 98,6% effektivitet, denne SWC-tunge universelle fælles kobling holder energitab lavt, hvilket gør det til en effektiv universel ledkobling til stor kraftoverførsel i industrielle opsætninger med høj effekt.

Plus, det er designet til at spare energi og køre stille-hvis du har brug for energibesparende universelle fælles koblingsløsninger, er dette et top valg, skære driftsomkostninger. Og det holder støj mellem 30-40 dB (A), så denne universelle ledkobling med lav støj passer lige på industrielle pletter, hvor støj er et problem.

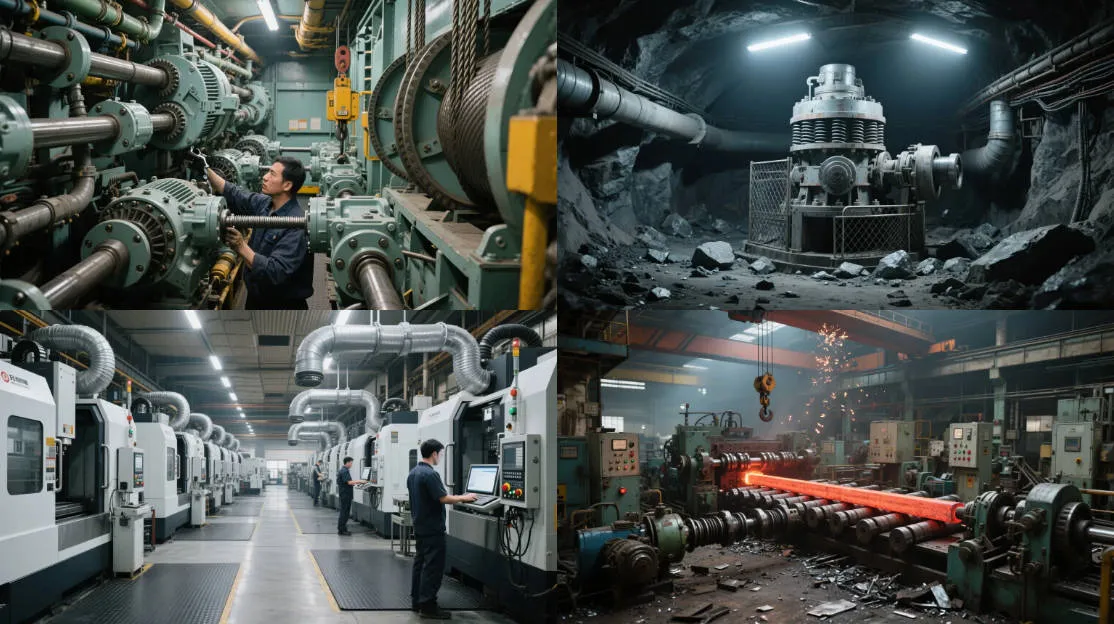

Produktapplikation

Raydafons universelle kobling finder sin plads i alle slags tunge opsætninger-tænk rullende møller, hejsemekanismer og en hel række hårde tunge maskinsystemer. Tag vores universelle ledkobling med højt drejningsmoment: Det er fantastisk til at forbinde to transmissionsskaft, der ikke stemmer overens, og sørg for, at strømmen bevæger sig jævnt, selv når arbejdsvilkårene er hårde, især på pletter, hvor pladsen er stram, og du har brug for et stift, ikke-teleskopisk design.

Denne kobling skinner virkelig i specifikke scenarier-som når du har brug for en pålidelig kraftig universal fælles kobling til rullende mølleoperationer eller en holdbar SWC universal ledskaftkobling i løft og materialehåndteringsudstyr. I disse tilfælde, selv med ekstreme belastninger og begrænset plads, holder det operationerne stabile, ingen hikke.

Når det kommer til industrielle universelle fælles koblingsapplikationer, skiller vores SWC-WD-variant sig ud med Smart Engineering, der får den til at fungere bedre og vare længere. Lad os tale om dens nøglestruktur: det har en rimelig, sikker opsætning med et integreret gaffelhoveddesign-dette slipper af med problemer som bolte, der slipper løs eller bryder, øger den samlede styrke med 30%-50%. Det betyder, at det kører sikkert og pålideligt, varer længere end gammeldags modeller og undgår almindelige sammenbrud på højspændingssteder, såsom tunge maskiner universelle fælles koblingssystemer.

Plus, det kan håndtere langt mere belastning-vi byggede den til at understøtte tungere vægte, så denne SWC-tunge universelle fælles kobling er perfekt til steder, der har brug for hård belastningshåndtering, som minedrift eller konstruktionsudstyr. Det bevæger også strømmen super effektivt og rammer op til 98,6% transmissionseffektivitet. Som en effektiv universel fælles kobling til stor kraftoverførsel reducerer den energiforbruget og de omkostninger, der følger med det, hvilket gør det til et øverste valg til energibesparende universelle fælles koblingsløsninger i opsætninger af højeffekt industrielle transmission.

Og det kører glat med næppe nogen støj-overførsel forbliver stabil, og støj forbliver normalt mellem 30-40 dB (A). Denne universelle ledkobling med lav støj holder operationerne stille, hvilket er perfekt til industrielle pletter, hvor støj er et problem, alt sammen med pålidelighed på et højt niveau.

Om Raydafon

Raydafon er ikke kun et andet navn i transmissionsdele-vi er en førende producent og leverandør af højtydende transmissionskomponenter og industrielle maskiner løsninger, og vi har et skarpt fokus på produkter som SWC Cardan Shaft Universal Joint Coupling. Vi startede op for at følge med, hvad globale industrier har brug for, når de udvikler sig, og med tiden har vi bygget en fuld lineup: gearkasser, drivaksler, hydrauliske cylindre, remskiver, præcisionsmaskinsværktøjer-alt sammen for at øge, hvor godt landbrugsmæssige og tunge sektorer kører. Vi er store på innovation, og derfor kan vi levere pålidelige tunge universelle fælles koblinger til rullende mølleoperationer, der passer lige ind i selv de mest komplekse systemer uden problemer.

Vores faciliteter er også førsteklasses-vi har CNC-workshops, slibning og varmebehandlingsudstyr og avancerede 3D-målesystemer. Vi holder os til strenge kvalitetsstandarder som ISO9001/TS16949, og at opsætningen lader os fremstille universelle ledningsløsninger med højt drejningsmoment, der bevæger drejningsmomentet og håndterer forkert justering som en Pro. Tag vores holdbare SWC Universal Joint Shaft-kobling i løft- og materialehåndteringsudstyr, for eksempel-det er bygget til steder, der har brug for hård belastningsbærende kraft. Og vores industrielle universelle fælles koblingslinje? Det dækker alle slags anvendelser, hvor præcision og robusthed er mest vigtig.

Otte procent af det, vi laver, bliver eksporteret - soll til steder som USA, Tyskland, Japan, Italien, Malaysia, Australien og Mellemøsten. Vi har stærke netværk i Kina, Sydkorea, Storbritannien, Singapore, USA og Spanien også, så vi er solide globalt. Denne rækkevidde giver os mulighed for at tilbyde tilpassede SWC-tunge universelle fælles koblingsmuligheder-stilte nøjagtigt til, hvad klienter har brug for, som i tunge maskiner universelle fælles koblingssystemer, hvor det at være stabile under ekstreme belastninger ikke er omsættelig.

Vi er interesseret i bæredygtighed og fremstilling af løsninger, der sætter kunderne først. Derfor udvikler vi energibesparende universelle fælles koblingsløsninger, der rammer op til 98,6% transmissionseffektivitet-skærer energiforbrug i højeffektopsætninger. Uanset om du har brug for en effektiv universel fælles kobling til stor kraftoverførsel eller en universal fælles sammenkobling med lav støj til industrielle pletter, hvor støj er et problem, kommer vores produkter med fuld eftersalgsservice. Sådan er vi blevet en betroet partner i transmissionsindustrien - vi sælger ikke bare dele, vi sikkerhedskopierer dem.
