Nylon sporgear

Raydafon fremstiller specialfremstillede cylindriske tandhjul af nylon i PA66, POM, UHMWPE, ABS, PTFE, PPS og PEEK på sin egen fabrik i Ningbo, Kina. Moduler kører fra M1 til M12 og derover, præcisionskvaliteter fra DIN6 til DIN9, produceret til ISO, DIN, ANSI, JIS, BS eller din egen tegning. Fiberforstærket PA66 giver ca. 60 % længere slidtid end standard nylon, og gearene er selvsmørende - ingen smørepunkt, roligere kørsel og en brøkdel af vægten af ​​metal. Prototyper kan bearbejdes, før værktøjet er forpligtet, og derefter flyttes til støbning for volumen. Prøveleveringstid er 20 hverdage, bulk 25 dage, betaling med T/T eller L/C, prøvepriser fra USD 2 til USD 100 afhængig af størrelse og materiale. Typiske anvendelser omfatter automatiske styremaskiner, halvlederhåndtering, medicinsk udstyr, solcellesporere, værktøjsmaskiner og parkeringssystemer. Send din tegning eller prøve for et tilbud inden for 24 timer.

Nylon-sporgear — specialstøbt og bearbejdet, M1 til M12

Raydafon producerer cylindriske tandhjul af nylon i PA, POM, UHMWPE, ABS, PTFE, PPS og PEEK til drev, der har brug for stille kørsel og ingen smøring. Moduler fra M1 til M12 (og videre), præcision til DIN6–DIN9, standarder til ISO, DIN, ANSI, JIS og BS, lavet efter tegning eller reverse-engineeret fra din prøve.

Moduludvalg
M1 – M12+
Materialer
PA / POM / PEEK …
Præcisionskvalitet
DIN6 – DIN9
Prøve leveringstid
20 hverdage
Bulk ledetid
25 dage
Betalingsbetingelser
T/T, L/C

Custom Nylon Spur Gears — Producent og leverandør i Kina

Raydafon fremstiller cylindriske tandhjul i nylon på bestilling på sit eget værksted i Ningbo, Kina, til OEM'er, der har brug for en specifik tandtælling, boring, nav eller materiale i stedet for en katalogdel. Send en måltegning eller et prøveudstyr, og vi enten skærer eller støber, så det passer til det, i den polymerkvalitet, der passer til din belastning, hastighed og miljø. Fordi vi håndterer både støbning og bearbejdning, kan det samme projekt starte med en bearbejdet prototype og flytte til en støbt produktionsdel, når geometrien er fastgjort - hvilket fjerner værktøjsrisikoen fra dine første prøver.

Typiske købere er bygherrer af automatiske montage- og kontrolmaskiner, halvlederhåndteringsudstyr, medicinsk udstyr, værktøjsmaskiner, parkeringssystemer og transportudstyr, hvor et selvsmørende gear fjerner et oliepunkt fra vedligeholdelsesplanen. Hvis du har brug for en plastikgearfamilie frem for et cylindrisk tandhjul alene, kan du se det fuldeplastik gearrækkevidde; hvis pligten er ud over polymer, metalletcylindrisk gearlinje fra samme fabrik dækker det.

Specifikationer og tilgængelige muligheder

M1 – M12+Modeludvalg (M4, M5, M8 og større på forespørgsel)
DIN6 – DIN9Præcisionskvaliteter
+60 %Holdbar levetid med fiberforstærket PA66 vs standard nylon

Komplet specifikationsark. Rul tabellen sidelæns på en mobilenhed for at læse hver række.

Punkt Specifikation
Modelnummer M1, M1,5, M2, M2,5, M3, M4, M5, M8, M12 osv.
Materiale PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Fiberforstærket PA66 og andre glasfyldte kvaliteter fås.
Standard ISO, DIN, ANSI, JIS, BS og ikke-standard / til tegning
Præcisionskvalitet DIN6, DIN7, DIN8, DIN9
Fremstillingsproces Sprøjtestøbt til volumen; CNC bearbejdet fra polymermateriale til prototyper, små batcher og størrelser, hvor værktøj ikke er berettiget
Tolerance Bekræftet pr. funktion og pr. proces på tilbudsstadiet; opnåelig tolerance afhænger af modul, vægtykkelse, materiale og om delen er støbt eller bearbejdet
Overflade finish Som støbt, tromlet, damppoleret eller sandblæst; bearbejdede dele kan færdiggøres til tegning
Yderligere operationer Boring, kilegang, nav, sætskruehul, metalindsats, navbroaching, samling med aksel
Pakning Plastpose + karton, eller trækasse til større mængder og tunge dele
Betalingsbetingelser T/T, L/C
Produktions gennemløbstid 20 hverdage for prøver, 25 dage for bulkordrer
Prøver Prøveprisinterval USD 2-100 afhængig af størrelse og materiale; prøve ekspresfragt betalt af kunden
Anvendelse Automatiske styremaskiner, halvlederindustri, almindeligt industrielt maskineri, medicinsk udstyr, solenergiudstyr, værktøjsmaskiner, parkeringssystemer, højhastighedstog og luftfartstransportudstyr og lignende

Bemærk venligst:hærdning, fræsning, slibning, anodisering og zinkbelægning er metal-gear-processer og gælder ikke for polymergear. Hvis en tegning specificerer disse behandlinger, vil vi markere det og foreslå polymerækvivalenten - glasfyldt kvalitet, støbt finish eller en bearbejdet plastdel - før vi citerer.

Vælg den rigtige polymer til dit udstyr

MEST ALMINDELIGE

PA / Nylon 66

Hård, slagtolerant og naturligt selvsmørende. Fiberforstærket PA66 giver ca. 60 % længere levetid end standard nylon, hvilket gør den til standard for samlebånds- og apparatdrev. Det absorberer fugt, så tillad en lille dimensionsbevægelse ved fugtig drift.

POM

Stivere og mere formstabil end nylon under fugt, med lav friktion og fremragende bearbejdelighed. Det bedre valg, hvor centerafstand og slør skal forblive forudsigelige, og hvor gearet er bearbejdet frem for støbt.

KIG / PPS

Tekniske polymerer med høj temperatur og høj styrke til høje temperaturer eller kemisk aggressive service - halvlederværktøjer, steriliseringscyklusser og drev, der ser opløsningsmidler eller varmt vand. Højere materialeomkostninger, så angiv kun hvor tolden kræver det.

UHMWPE / PTFE / ABS

UHMWPE og PTFE til meget lav friktion og glidende kontakt; ABS, hvor omkostninger og udseende betyder mere end belastningskapacitet. Vi vil anbefale karakteren efter at have gennemgået din belastning, hastighed og miljø.

Produktdetaljer

Fotografier af vores produktion af cylindrisk tandhjul i nylon — færdige tandhjul, tandform og boringsdetaljer.

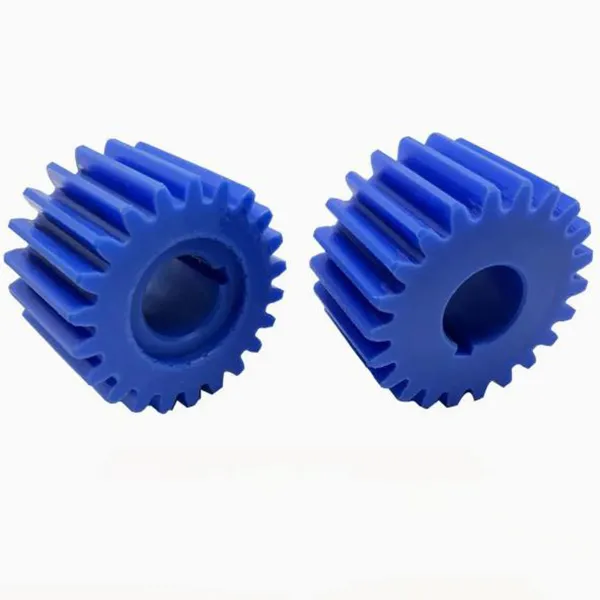

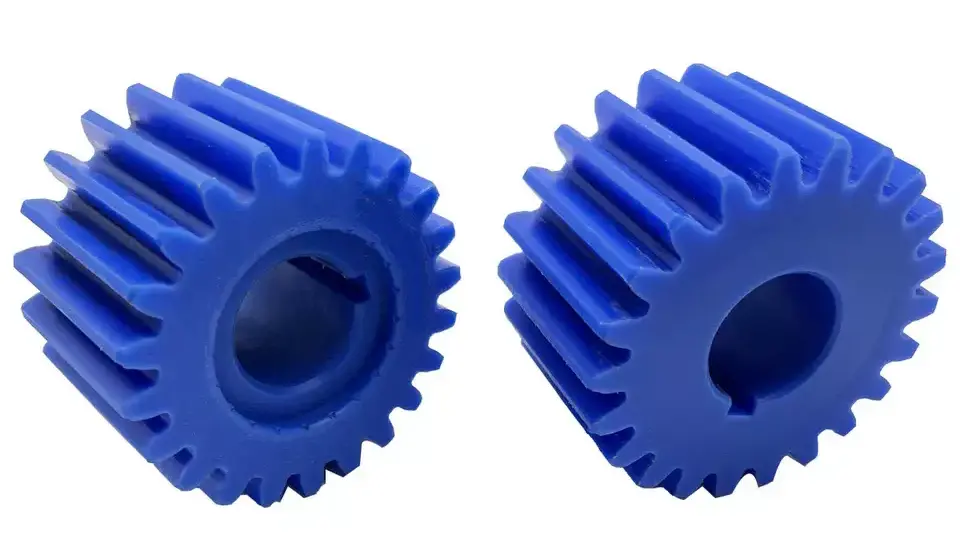

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylontandhjul — tandform, nav og boringsdetaljer.
Custom nylon spur gear with precision bore produced to customer drawing
Brugerdefineret nylon cylindrisk tandhjul bearbejdet og færdig til tegning.

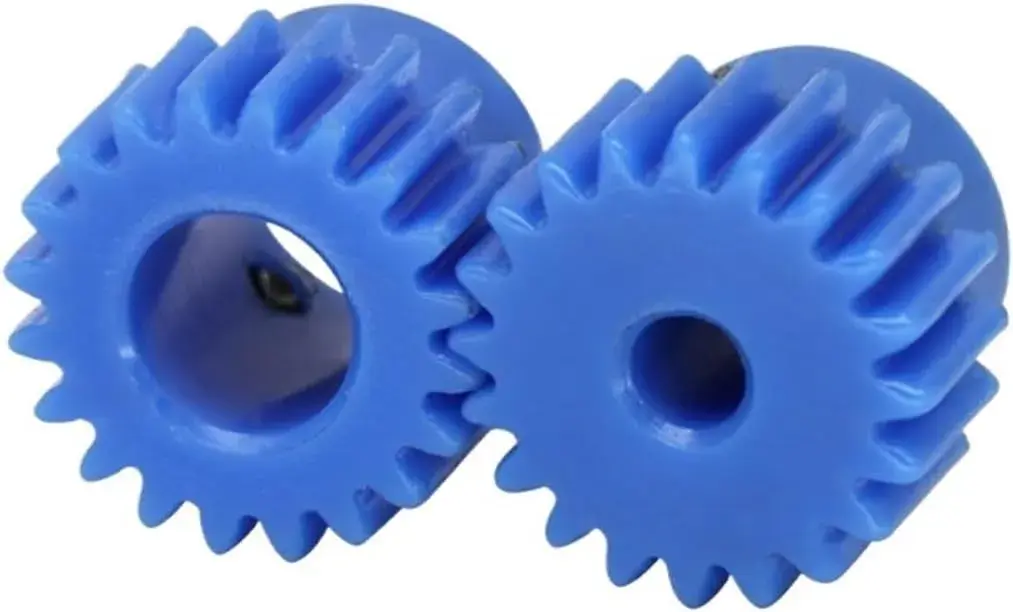

Nylon spur gear set assembled and inspected before packing
Gearsæt efterses og monteres inden pakning.
Nylon spur gears in different modules and materials ready for shipment
Forskellige moduler og polymerkvaliteter produceret til samme kunde.
Nylon spur gear dimensional inspection before dispatch
Målkontrol inden afsendelse.

Vigtige fordele

  • Selvsmørende, intet oliepunktUden en smørefilm at vedligeholde fjerner gearet et oliekammer, tætninger og en tilbagevendende serviceopgave fra dit design. Printere, dispensere og kontorudstyr kører i månedsvis dagligt brug uden træk eller støj, som et tørt metal gearpar udvikler.
  • Stille ved materiale og geometriPolymer dæmper vibrationer i stedet for at ringe som stål, og de fiberforstærkede kvaliteter holder tandformen godt nok til at holde mesh stille over hele batchen. Værksteder og kontorudstyr ser et tydeligt fald i støjen efter skift fra metalgear.
  • Bær livet ud over almindelig plastikFiberforstærket PA66 giver ca. 60 % længere slidtid end standard nylon, så et gear, som tidligere skulle udskiftes, kan køre gennem udvidet højfrekvent arbejde på et samlebånd med ubetydeligt tandoverfladetab.
  • Korrosions- og kemikaliebestandighedNylon ruster ikke, og det tåler fugtige, mildt sure og mildt alkaliske miljøer samt mange rengøringsmidler. Det gør den velegnet til områder med opvaskning og udendørs udstyr, hvor et belagt metalgrej til sidst ville gå i stykker.
  • En brøkdel af vægten af ​​metalLav masse reducerer inertien af ​​de drevne dele, hvilket betyder noget for håndholdte enheder, droner, letvægts aktuatorer og enhver mekanisme, hvor hvert gram påvirker batteriets levetid eller håndtering.
  • Prototype til produktion under ét tagMaskinbearbejdede prototyper lader dig validere geometri, før du forpligter dig til værktøj, hvorefter det samme værksted flytter delen til støbning for volumen. Du beholder én leverandør, én tolerancereference og én inspektionsstandard hele vejen igennem.
  • Fleksible materialer og standarderSyv polymerfamilier og fem gearstandarder (ISO, DIN, ANSI, JIS, BS) betyder, at den samme tegning kan fremstilles i den kvalitet, din applikation faktisk har brug for, i stedet for den ene kvalitet, som en leverandør tilfældigvis har på lager.
  • Fabriksdirekte prissætning på volumenStøbning, bearbejdning, inspektion og pakning er alt sammen in-house, så der er ingen handelsmargin mellem dig og produktionen, og enhedsomkostningerne falder forudsigeligt i takt med, at mængden stiger.

Nylon vs Metal Spur Gears: Når plastik er det rigtige valg

Et cylindrisk tandhjul i nylon er ikke en svagere erstatning for et stål - det er en anden designbeslutning. Plast vinder, hvor belastningen er moderat, hastigheden er høj nok til, at støj betyder noget, og smøring er dyrt eller umuligt at vedligeholde. Det taber, hvor drejningsmomentet er højt, temperaturen holdes over polymerens grænse, eller pligten involverer kontinuerligt stød, der ville deformere tænderne.

Vælg nylonStillegående, ingen smøring, let vægt, korrosionsbestandighed, moderat belastning
Vælg metalHøjt drejningsmoment, forhøjet temperatur, kraftigt stød, snæver tolerance ved stort modul
Vælg begge delePlastgear, der går i indgreb med et ståltandhjul - den almindelige støjsvage parring med lavt slid

I praksis er det mest holdbare arrangement ofte et nylongear, der løber mod et stål- eller messingdrev: polymeren slides frem for metallet, nettet forbliver stille, og metaldelen bærer den højere belastning. Fortæl os det matchende gearmateriale, og vi vil rådgive om slør og centerafstand, da plastik og metal udvider sig med forskellig hastighed.

Ansøgninger

  • Automatiske styremaskinerMonterings- og indekseringsdrev
  • Halvleder industriHåndterings- og positioneringsmekanismer
  • Generelle industrimaskinerTransportører og lysreduktionstrin
  • Medicinsk udstyrRene, smørefrie drev
  • Solenergi udstyrTracker og aktuator gearing
  • VærktøjsmaskinerFremførings- og justeringsmekanismer
  • ParkeringssystemerSpærre- og portdrev
  • Højhastighedstog og luftfartsudstyrIndvendige og hjælpemekanismer

Kundeudtalelser

DavidPowerTech Machinery, Australien — samlebånds transmissionsdele

Udskiftning af transmissionsdele på vores samlebånd havde været en prøve-og-fejl proces; tidligere gear fra andre leverandører var enten støjende eller slidte hurtigt. Vi afgav en prøveordre på disse cylindriske tandhjul i nylon, og forskellen var øjeblikkelig - værkstedet blev mærkbart mere støjsvagt, og efter mere end to måneders intensiv kørsel viser tandoverfladerne næsten ingen slid. Det, der skilte sig ud ud over produktet, var processen: vores materialespørgsmål blev besvaret detaljeret, en inspektionsrapport fulgte med forsendelsen, og da kraftig regn truede leveringen, kontaktede de transportøren og omarrangerede det, så gearene ankom intakte.

MichaelUdstyrsopgraderingsprojekt

Da jeg opgraderede mit udstyr, sammenlignede jeg en masse udstyrsleverandører og valgte Raydafon. De færdige tandhjul passede nøjagtigt til tegningen, med ren tandprofil og ingen blink, og efter installationen kørte maskinen stabilt med mærkbart mindre vibrationer. Jeg var i tvivl om, hvorvidt nylon ville holde, men efter mere end en måneds intensiv brug er der ingen deformation overhovedet. Selv sene henvendelser blev besvaret hurtigt, hvilket var det, der overbeviste mig om at blive hos dem.

LisaStudieudstyr, små mekanismer

Jeg havde brug for matchende gear til småt udstyr i mit studie og sammenlignede muligheder online i lang tid. Jeg var lidt nervøs, fordi prisen var lavere end nogle mærker, men delene ankom med glatte overflader, ingen grater og en almindelig tandform, og installationen gik uden monteringsproblemer. Under brug faldt udstyrets støj tydeligt, og det har kørt uafbrudt i mere end ti dage uden slid eller blokering.

Ofte stillede spørgsmål om køber

  • Kan du lave et cylindrisk tandhjul i nylon til min tegning eller fra en prøve?Ja. Send en måltegning eller prøveudstyret med modul, tandantal, boring, fladebredde og materialekvalitet. Vi bekræfter, om delen passer til støbning eller bearbejdning, citerer begge dele, hvis det er relevant, og kan producere en bearbejdet prototype, før nogen form for værktøj er begået.
  • Hvilket materiale skal jeg vælge - PA, POM eller PEEK?PA (nylon 66) er det generelle valg, og fiberforstærket PA66 giver ca. 60 % længere levetid end standard nylon. POM passer til applikationer, hvor dimensionsstabilitet og tilbageslagskontrol betyder mere end slagtolerance. PEEK eller PPS er til forhøjede temperaturer eller kemisk aggressiv service. Fortæl os belastning, hastighed og miljø, og vi vil anbefale en.
  • Hvilken tolerance kan du holde på et plastik gear?Det afhænger af funktionen, modulet, vægtykkelsen, materialet og om delen er støbt eller bearbejdet - bearbejdede dele har snævrere tolerancer end støbte dele. Angiv centerafstanden og modreaktionen, som din montage har brug for, og vi vil bekræfte, hvad der er opnåeligt, før du citerer.
  • Trænger gearet til smøring?Nej i normal tjeneste; nylon og POM er selvsmørende. Ved høj hastighed eller tungt belastet kontinuerlig kørsel kan en lille mængde kompatibelt fedt forlænge levetiden, og vi vil sige det ved tilbudsfasen, hvis din pligt drager fordel af det.
  • Hvad er din prøve, leveringstid og betalingsbetingelser?Prøver er prissat fra USD 2 til USD 100 afhængig af størrelse og materiale, med ekspresfragt betalt af kunden. Prøvegennemløbstid er 20 hverdage, og bulkproduktion er 25 dage. Betalingsbetingelser er T/T eller L/C, og pakningen er en plastikpose plus karton eller en trækasse til større mængder.
  • Kan du levere det matchende tandhjul samt nylon gearet?Ja. Forsyning af begge halvdele af nettet fra ét værksted betyder, at sløret, centerafstanden og tandformen matches på designstadiet i stedet for at blive justeret på stedet. Send partegningen, eller den belastning og forhold, du har brug for, så citerer vi begge dele.

Relaterede produkter og yderligere læsning

Anmod om et tilbud på Nylon Spur Gear

Send modulet, tandantal, boring, fladebredde, materialekvalitet og mængde - eller en tegning eller prøvedel. Vi bekræfter støbt eller bearbejdet produktion, toleranceevne og pris og svarer inden for 24 timer.

Send forespørgsel nu

* Tal for slidtid, tolerance og leveringstid henviser til standardproduktionsbetingelser og bekræftede tegninger. Materialekvalitet, højde for fugtrelateret dimensionsændring og sammenkoblingsudstyrsmaterialet skal aftales inden bestilling.
