Hvad er forskellene mellem inline- og retvinklede planetgearkasser?

I moderne motion control-systemer bestemmer gearkassevalg direkte systemets effektivitet, pålidelighed og langsigtede driftsstabilitet. Blandt de mest udbredte præcisionstransmissionsløsninger erPlanetarisk gearkasseskiller sig ud for sin kompakte struktur, høje momenttæthed og fremragende belastningsfordeling. Men mange ingeniører, indkøbsledere og udstyrsdesignere står stadig over for et kritisk spørgsmål under udvælgelsen: hvad er forskellene mellem inline- og retvinklede planetgearkasser, og hvordan skal de anvendes i rigtige industrielle miljøer?

Med over to årtiers brancheerfaring har Raydafon Technology Group Co., Limited arbejdet tæt sammen med automationsintegratorer, OEM-producenter og slutbrugere på tværs af robotteknologi, emballage, CNC-maskiner og materialehåndteringssektorer. I denne artikel giver vi en omfattende og ingeniørdrevet sammenligning af inline- og retvinklede designs, dækkende struktur, ydeevne, installationsbegrænsninger og udvælgelseslogik fra et praktisk perspektiv, der er forankret i vores fabriksfremstillings- og feltanvendelseserfaring.

Indholdsfortegnelse

• Hvad er det strukturelle princip for inline planetgearkasser?
• Hvad er det strukturelle princip for retvinklede planetgearkasser?
• Hvordan adskiller inline- og retvinklede planetgearkasser sig i ydeevne?
• Hvorfor bruges inline- og retvinklede gearkasser i forskellige applikationer?
• Hvordan bør installationsplads og systemdesign påvirke valget?
• Hvilke produktparametre betyder mest, når man sammenligner disse to typer?

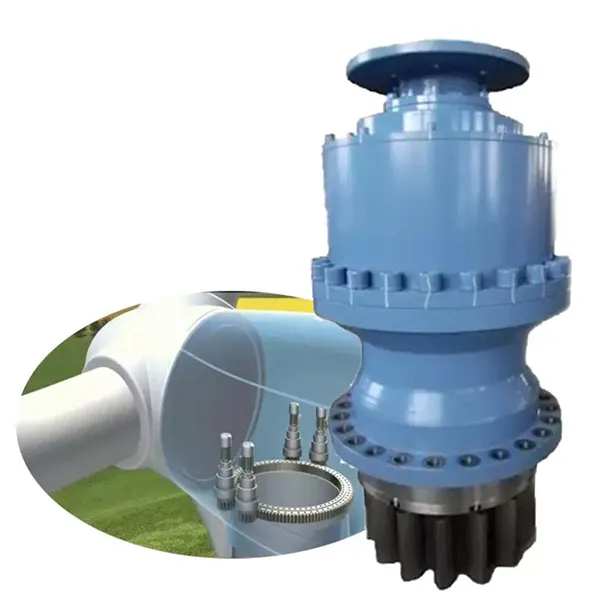

Hvad er det strukturelle princip for inline planetgearkasser?

En inline planetgearkasse er designet således, at den indgående aksel og den udgående aksel er justeret langs den samme centrale akse. Denne koaksiale konfiguration tillader strøm at strømme i en lige linje fra motoren gennem planetgears trin til udgangen. PåRaydafon, vores ingeniørteam anbefaler ofte denne struktur, når systemets enkelhed, høj effektivitet og kompakt aksial længde er centrale designprioriteter.

Fra et mekanisk perspektiv består inline-designet af et solgear direkte drevet af motorakslen, flere planetgear monteret på en holder og et indvendigt ringhjul fastgjort i huset. Belastningen er jævnt fordelt over planetgearene, hvilket forbedrer momentoverførslen og reducerer lokal belastning.

De vigtigste strukturelle egenskaber omfatter:

• Koaksiale ind- og udgangsaksler, minimerer vinkelafvigelse
• Færre mellemkomponenter sammenlignet med vinkeldesign
• Optimeret kraftoverførselsvej for høj mekanisk effektivitet
• Kompakte radiale dimensioner velegnet til smalle maskinopstillinger

Fordi kraftstrømmen forbliver lineær, opnår inline planetgearkasser generelt højere effektivitetsniveauer, ofte over 95 procent pr. trin. Dette er især værdifuldt i servodrevne systemer, hvor der kræves præcis hastighedskontrol og minimalt energitab. Vores fabriksproduktionserfaring viser, at inline-design også forenkler montering og justering, hvilket bidrager til ensartet kvalitet og langsigtet holdbarhed.

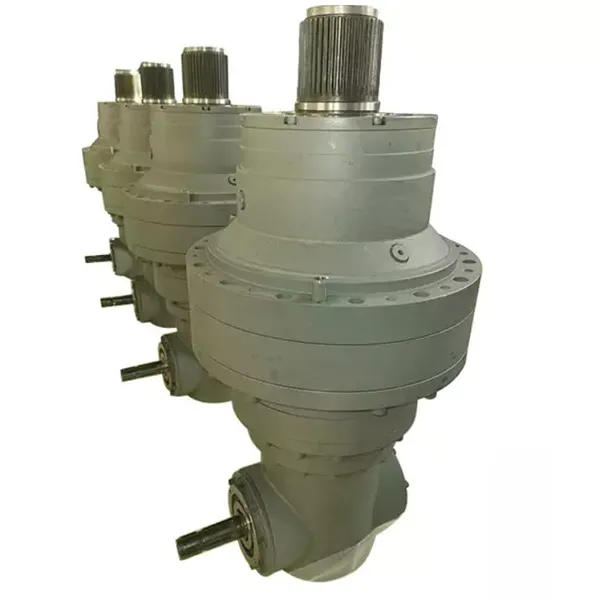

Hvad er det strukturelle princip for retvinklede planetgearkasser?

Retvinklede planetgearkasser er konstrueret til at ændre retningen af ​​kraftoverførsel med 90 grader. Dette opnås typisk gennem integration af et konisk gear eller hypoid geartrin kombineret med et planetarisk reduktionstrin. I modsætning til inline-modeller er input- og output-akslerne vinkelrette, hvilket giver designere mulighed for at omdirigere bevægelse inden for begrænsede maskinrum.

Hos Raydafon Technology Group Co., Limited ser vi ofte retvinklede konfigurationer udvalgt til udstyr, hvor vertikale motorer skal drive vandrette belastninger, eller hvor maskinarkitekturen begrænser aksial plads. Vores fabriksdesign integrerer præcisionsslebne vinkelgear med hærdede planetariske trin for at sikre drejningsmomentkapaciteten opretholdes på trods af vinkelændringen.

Kernestrukturelle funktioner omfatter:

• Vinkelrette indgangs- og udgangsakselorientering
• Ekstra geartrin til retningsskift
• Forstærket hus til at understøtte kombinerede radiale og aksiale belastninger
• Fleksible monteringsmuligheder til komplekse udstyrslayouts

Mens retvinklede planetgearkasser kan introducere lidt større transmissionstab sammenlignet med inline-versioner, reducerer moderne fremstillingsteknikker og optimeret tandgeometri dette mellemrum betydeligt. I applikationer fra den virkelige verden opvejer de rumlige fordele ofte mindre effektivitetsforskelle.

Hvordan adskiller inline- og retvinklede planetgearkasser sig i ydeevne?

Præstationssammenligning er et af de mest kritiske aspekter, når du vælger enPlanetarisk gearkasse. Inline- og retvinklede designs udviser distinkte ydeevnekarakteristika, der påvirker drejningsmomentoutput, effektivitet, støjniveau og termisk adfærd.

Vores erfaring er, at inline-designs ofte foretrækkes til højhastighedsservoapplikationer, hvor effektivitet og præcision dominerer. Retvinklede designs udmærker sig dog i scenarier, hvor mekaniske layoutbegrænsninger ellers ville kompromittere systemintegration. Begge muligheder fremstilles på vores fabrik med identiske kvalitetsstandarder, hvilket sikrer pålidelig langsigtet ydeevne.

Hvorfor bruges inline- og retvinklede gearkasser i forskellige applikationer?

Anvendelsessammenhæng spiller en afgørende rolle i gearkassevalg. Inline planetgearkasser er almindeligt anvendt i robotteknologi, CNC-maskiner og automatiserede samlebånd, hvor lineær motorintegration er mulig. Deres kompakte radiale fodaftryk og høje præcision gør dem ideelle til dynamiske positioneringssystemer.

Retvinklede planetgearkasser anvendes i vid udstrækning i transportsystemer, pakkemaskiner og løfteudstyr. Når maskinrammer begrænser motorplacering, muliggør 90-graders effektomdirigering effektiv pladsudnyttelse uden at ofre drejningsmomentydelsen.

Typiske applikationspræferencer omfatter:

• Inline planetgearkasse til servoakser, robotforbindelser og præcisionsværktøjer
• Retvinklet planetgearkasse til transportører, drejeskiver og vertikale lifte
• Inline-design til højhastighedskrav med lavt slør
• Retvinklede designs til kompakte, multi-retningsorienterede layouts

Hos Raydafon Technology Group Co., Limited, evaluerer vores applikationsingeniører belastningstype, driftscyklus og installationsbegrænsninger for at anbefale den optimale Planetary Gearbox-konfiguration for hvert projekt.

Hvordan bør installationsplads og systemdesign påvirke valget?

Installationspladsen afgør ofte, om en inline- eller retvinklet gearkasse er mulig. Inline-enheder kræver tilstrækkelig aksial længde, men tilbyder minimal radial udvidelse. Retvinklede enheder reducerer aksiale krav, mens de øger de radiale dimensioner. Fra vores fabriks-tilpasningsprojekter har vi observeret, at planlægning af layout på et tidligt stadium reducerer omkostningerne til redesign betydeligt. Ingeniører, der overvejer gearkasseorientering i den konceptuelle designfase, opnår bedre systembalance og længere komponentlevetid.

De vigtigste installationsovervejelser omfatter:

• Tilgængelig aksial og radial plads
• Motororientering og kabelføring
• Belastningsretning og monteringsoverfladestyrke
• Tilgængelighed for vedligeholdelse

Vores team hos Raydafon Technology Group Co., Limited samarbejder ofte med OEM'er for at justere husdimensioner, akselgrænseflader og monteringsflanger for at sikre problemfri integration i eksisterende udstyr.

Hvilke produktparametre betyder mest, når man sammenligner disse to typer?

Ved sammenligning af inline- og retvinklede planetgearkasser giver tekniske parametre objektive kriterier for valg. Begge designs kan fremstilles til at opfylde krævende specifikationer, men deres parameterområder kan variere afhængigt af struktur.

Vores fabriksfremstillingsproces sikrer ensartet parameterkontrol på tværs af både inline- og retvinklede modeller. Ved at tilpasse materialevalg, varmebehandling og præcisionsbearbejdning leverer vi stabil kvalitet uanset konfiguration.

Konklusion: Hvordan kan det rigtige valg forbedre systemets ydeevne?

At forstå, hvad der er forskellene mellem inline- og retvinklede planetgearkasser, muliggør mere informeret beslutningstagning på både design- og indkøbsstadier. Inline-design tilbyder overlegen effektivitet og enkelhed, mens retvinklede designs giver uovertruffen fleksibilitet i begrænsede layouts. Ingen af ​​mulighederne er universelt overlegne; det optimale valg afhænger af applikationsspecifikke krav.

Hos Raydafon Technology Group Co., Limited, mener vi, at en velafstemt planetgearkasse ikke kun forbedrer maskinens ydeevne, men også den langsigtede driftssikkerhed. Vores ingeniørdrevne tilgang sikrer, at vores løsninger stemmer overens med de virkelige krav, fra standardmodeller til fuldt skræddersyede designs produceret på vores fabrik.

Hvis du planlægger et nyt projekt eller opgraderer eksisterende udstyr, er vores tekniske team klar til at understøtte din udvælgelsesproces med praktisk indsigt og skræddersyede anbefalinger.Kontakt osi dag for at diskutere, hvordan vores planetariske transmissionsløsninger kan forbedre dit systems effektivitet og konkurrenceevne.

FAQ: Hvad er forskellene mellem inline- og retvinklede planetgearkasser?

Q1: Hvad er forskellene mellem inline og retvinklede planetgearkasser i effektivitet?
A1: Inline planetgearkasser opnår generelt højere effektivitet, fordi kraften flyder langs en lige akse med færre indgrebspunkter, mens retvinklede versioner inkluderer et ekstra geartrin til at ændre retning, hvilket resulterer i lidt større tab.

Q2: Hvad er forskellene mellem inline og retvinklede planetgearkasser i installationsrummet?
A2: Inline-design kræver mere aksial plads, men mindre radial plads, hvorimod retvinklede design reducerer aksial længde og tillader fleksibel motorpositionering på bekostning af øgede radiale dimensioner.

Q3: Hvad er forskellene mellem inline- og retvinklede planetgearkasser i drejningsmomentkapacitet?
A3: Begge designs kan levere lignende drejningsmomentniveauer, når de er korrekt konstrueret, selvom retvinklede gearkasser er afhængige af forstærkede huse til at håndtere kombinerede belastningsretninger.

Q4: Hvad er forskellene mellem inline og retvinklede planetgearkasser i vedligeholdelse?
A4: Inline gearkasser kræver typisk mindre vedligeholdelse på grund af enklere struktur, mens retvinklede gearkasser kan have behov for yderligere inspektion på grund af vinkelgearet.

Q5: Hvad er forskellene mellem inline- og retvinklede planetgearkasser med hensyn til anvendelsesegnethed?
A5: Inline-gearkasser passer til højpræcisionssystemer med høj hastighed, mens retvinklede gearkasser udmærker sig ved pladsbegrænsede eller multi-retningsbestemte maskinlayouts.

Q6: Hvad er forskellene mellem inline og retvinklede planetgearkasser i fremstillingskompleksitet?
A6: Retvinklede designs involverer mere komplekse bearbejdnings- og justeringsprocesser, hvorimod inline-designs drager fordel af strømlinet fremstilling og montage.
