Hvordan påvirker belastningsforhold den langsigtede pålidelighed af snekkegearkasseenheder?

I to årtier i krafttransmissionsindustrien har et tilbagevendende spørgsmål fra ingeniører og fabriksledere været: hvordan påvirker belastningsforhold den langsigtede pålidelighed af snekkegearkasseenheder? Svaret er grundlæggende for systemets levetid og de samlede ejeromkostninger. Hos Raydafon Technology Group Co., Limited har vores ingeniørteam dedikeret betydelige ressourcer til at forstå dette præcise forhold gennem strenge tests i vores fabriks- og feltanalyse. Belastningsprofilen en gearkasse møder er ikke blot en specifikation på et datablad; det er den definerende fortælling om dets operationelle liv. ENsnekke gearkasseer værdsat for sin kompakte drejningsmomentmultiplikation med høje forhold, selvlåsende evne og glatte betjening.

Dens unikke glidekontakt mellem snekke og hjul gør den dog særligt følsom over for, hvordan belastningen påføres over tid. Misforståelse eller undervurdering af belastningsforhold - det være sig stød, overbelastning eller forkert montering - er den primære synder bag for tidligt slid, effektivitetstab og katastrofale fejl. Dette dybt dyk udforsker mekanikken bag belastningsinduceret slid, skitserer vores produkts konstruerede respons og giver en ramme for at maksimere din gearkasses levetid, hvilket sikrer, at investeringen i vores komponenter leverer årtiers pålidelig ydeevne.

---

Indholdsfortegnelse

• Hvad er forholdet mellem belastningsspænding og slidmekanismer i en snekkegearkasse?
• Hvordan afbøder vores ormegearkassedesign negative belastningseffekter?
• Hvad er de nøglebelastningsparametre, ingeniører skal beregne for pålidelighed?
• Hvordan kan korrekt vedligeholdelse og montering modvirke belastningsrelateret slitage?
• Resumé: Sikring af langsigtet pålidelighed gennem belastningsbevidsthed
• Ofte stillede spørgsmål (FAQ)

---

Hvad er forholdet mellem belastningsspænding og slidmekanismer i en snekkegearkasse?

Den langsigtede pålidelighed af enhver snekkegearkasse er en direkte funktion af de stresscyklusser, der pålægges dens interne komponenter. I modsætning til cylindriske tandhjul med primært rullende kontakt, griber snekken og hjulet ind i en betydelig glidevirkning. Denne glidende friktion genererer varme og er tilblivelsen af ​​de fleste slidfænomener. Belastningsforhold forstærker direkte disse effekter. Lad os dissekere de primære slidmekanismer, der forværres af belastning. Men for fuldt ud at forstå dette skal vi først kortlægge hele stressrejsen fra anvendelse til fiasko.

Stressvejen: Fra påført belastning til komponentfejl

Når der stilles et eksternt drejningsmoment på udgangsakslen, initierer det en kompleks kæde af mekaniske reaktioner inde isnekke gearkasse. Dette er ikke en simpel håndtagshandling. Vejen er afgørende for diagnosticering af fejl og design til modstandsdygtighed.

• Trin 1: Momentkonvertering & kontakttryk.Indgangsmomentet på snekken omdannes til en kraft vinkelret på snekkehjulets tandflanke. Denne kraft, divideret med det øjeblikkelige kontaktareal (en smal ellipse langs tanden), skaberHertzian kontakttryk. Dette tryk kan nå ekstraordinært høje niveauer, ofte over 100.000 PSI i kompakte enheder.
• Trin 2: Generering af underjordisk stressfelt.Dette intense overfladetryk skaber et triaksialt spændingsfelt under overfladen. Den maksimale forskydningsspænding forekommer ikke ved overfladen, men lidt under den. Dette underjordiske område er, hvor udmattelsesrevner starter under cyklisk belastning.
• Trin 3: Friktionsvarmegenerering.Samtidig omdanner snekkens glidende bevægelse mod hjulet en del af den overførte kraft til friktionsvarme. Satsen for varmeudvikling er proportional med belastning, glidehastighed og friktionskoefficienten.
• Trin 4: Smørefilmsspænding.Smørefilmen, der adskiller metaloverfladerne, udsættes for ekstremt tryk (EP). Filmens viskositet stiger et øjeblik under dette pres, men dens integritet er altafgørende. Overbelastning kan forårsage filmkollaps.
• Trin 5: Stressoverførsel til støttende struktur.Kræfterne overføres i sidste ende til gearkassehuset via lejer og aksler. Husets afbøjning under belastning kan fejljustere hele nettet, hvilket ændrer stressbanen katastrofalt.

Omfattende tabel over slidmekanismer og deres belastningsudløsere

Slidmekanisme	Primær Load Trigger	Fysisk proces og symptomer	Langsigtet pålidelighedspåvirkning
Slibende slid	Vedvarende overbelastning; Forurenet smøremiddel under belastning	Hårde partikler eller skævheder presses ind i blødt hjulmateriale (bronze), mikroskærer og pløjer materiale væk. Fører til et poleret, ridset udseende, øget tilbageslag og bronzepartikler i olie.	Gradvist tab af tandprofils nøjagtighed. Reduceret kontaktforhold fører til højere belastning af den resterende profil, hvilket accelererer efterfølgende slidfaser. En primær årsag til effektivitetsfald over tid.
Klæbende slid (afslidning)	Akut stødbelastning; Alvorlig overbelastning; Udsultet smøring under belastning	EP-smørefilmen er sprængt, hvilket forårsager lokaliseret svejsning af snekke- og hjulskader. Disse svejsninger klippes øjeblikkeligt og river materiale fra det blødere hjul. Synlig som ru, revet overflade og kraftig misfarvning.	Ofte en katastrofal, hurtig fejltilstand. Kan ødelægge gearsættet inden for minutter eller timer efter overbelastningshændelsen. Repræsenterer en fuldstændig opdeling af det designede smøreregime.
Overfladetræthed (pitting)	High-Cycle træthedsbelastninger; Gentagne overbelastningstoppe	Forskydningsspændinger under overfladen fra cyklisk kontakttryk forårsager mikrorevneinitiering. Revner forplanter sig til overfladen og frigiver små gruber. Fremstår som små kratere, typisk nær stigningslinjen. Hørbar som stigende støj under drift.	Progressive skader, der forværres, efterhånden som gruber skaber stresskoncentratorer for yderligere gruber. Fører til sidst til makro-pitting og spartling, hvor store flager af materiale løsner sig, hvilket forårsager vibrationer og potentielt beslaglæggelse.
Termo-mekanisk slid	Vedvarende høj belastning, der fører til kronisk overophedning	Overdreven friktionsvarme blødgør snekkehjulets materiale, hvilket reducerer dets flydespænding. Belastningen forårsager derefter plastisk strømning af bronzen, hvilket forvrænger tandprofilen. Ofte ledsaget af olieforkulning og tætningsfejl.	Grundlæggende materialenedbrydning. Geometrien ændres permanent, hvilket fører til fejljustering, ujævn belastningsfordeling og en hurtig kaskade til andre fejltilstande. Genopretning er umulig; udskiftning er påkrævet.
Fretting & False Brinelling (lejer)	Statisk overbelastning; Vibration under belastning; Forkert monteringsbelastning	Oscillerende mikrobevægelse mellem lejer og rullende elementer under kraftig statisk belastning eller vibration skaber slidaffald. Vises som ætsede mønstre eller fordybninger på løbebaner, selv uden rotation.	For tidligt lejesvigt, som sekundært tillader akselforskydning. Denne forskydning inducerer derefter ujævn belastning med høj belastning på gearnettet, hvilket skaber et dual-point fejlscenarie.

Rollen af ​​belastningsspektrum og driftscyklus

Belastninger i den virkelige verden er sjældent konstante. At forstå belastningsspektret - fordelingen af ​​forskellige belastningsniveauer over tid - er afgørende for at forudsige levetid. Vores fabriksanalyse hos Raydafon Technology Group Co., Limited bruger Miner's Rule for kumulative træthedsskader til at vurdere dette.

• Kontinuerlig drift ved nominel belastning:Grundlinjen. Slid skrider forudsigeligt frem baseret på smøring og justering. Livet bestemmes af den gradvise ophobning af overfladetræthed.
• Intermitterende drift med hyppig start-stop:Starter med høj inerti påfører øjeblikkelige spidsbelastninger flere gange det kørende drejningsmoment. Hver start er en mini-chokbelastning, der accelererer klæbemiddelslitage og træthed. Vores test viser, at dette kan reducere levetiden med 40-60 % sammenlignet med kontinuerlig drift, hvis der ikke tages højde for dimensionering.
• Variabel belastning (f.eks. transportør med skiftende materialevægt):Den fluktuerende belastning skaber en varierende spændingsamplitude. Dette er mere skadeligt end en konstant middelbelastning med samme gennemsnitsværdi på grund af træthedseffekten. Hyppigheden og amplituden af ​​svingene er nøgledatapunkter, vi anmoder om fra kunder.
• Omvendt pligt:Belastning påført i begge rotationsretninger eliminerer "hvile"-perioden for kontaktfladen på den ene side af tanden, hvilket effektivt fordobler spændingscyklusserne. Det udfordrer også smøresystemet til at beskytte begge flanker lige meget.

På vores fabrik hos Raydafon Technology Group Co., Limited, simulerer vi disse nøjagtige spektre. Vi udsætter vores prototyper af snekkegearkasse for programmerede træthedscyklusser, der gentager mange års drift i løbet af få uger. Dette giver os mulighed for at identificere den nøjagtige belastningstærskel, hvor slidmekanismer går fra godartede til destruktive, og at designe vores standardenheder med en sikker driftsmargin et godt stykke under denne tærskel.

Disse empiriske data er hjørnestenen i vores pålidelighedsgaranti, der transformerer det abstrakte koncept "belastning" til en kvantificerbar designparameter for hver snekkegearkasse, vi producerer. Målet er at sikre, at vores enheder ikke kun overlever den nominelle belastning, men er iboende robuste over for de uforudsigelige belastningshistorier fra industrielle applikationer, hvor overbelastningshændelser ikke er et spørgsmål om "hvis", men "hvornår".

---

Hvordan afbøder vores ormegearkassedesign negative belastningseffekter?

Hos Raydafon Technology Group Co., Limited er vores designfilosofi proaktiv: vi konstruerer vores snekkegearkasseenheder ikke kun til en statisk belastningsværdi, men til de dynamiske og ofte barske realiteter i brugslivet. Ethvert materialevalg, geometrisk beregning og samlingsproces er optimeret til at modstå de tidligere beskrevne belastningsrelaterede slidmekanismer. Her er en oversigt over vores vigtigste design- og fremstillingsstrategier, udvidet for at vise dybden af ​​vores tilgang.

Materialeteknik og metallurgisk forsvar

Vores forsvar mod belastning starter på atomniveau. Materialeparringen er den første og mest kritiske barriere.

• Snekke (Input Shaft) Specifikation:
  • Kernemateriale:Vi bruger kassehærdende stål som 20MnCr5 eller 16MnCr5. Disse giver en sej, duktil kerne til at modstå bøjnings- og vridningsbelastninger uden sprøde brud.
  • Overfladebehandling:Ormene karburiseres eller carbonitreres til en dybde på 0,5-1,2 mm (afhængigt af modul), derefter præcisionsslebet. Dette skaber en ekstrem hård overflade (58-62 HRC) for at modstå slid og klæbende slid.
  • Efterbehandling:Efter slibning anvender vi superfinishing eller poleringsprocesser for at opnå en overfladeruhed (Ra) bedre end 0,4 μm. En glattere overflade reducerer friktionskoefficienten direkte, sænker friktionsvarmen, der genereres under belastning, og forbedrer dannelsen af ​​smørefilm.
• Snekkehjulsspecifikation:
• Legeringssammensætning:Vi bruger premium kontinuerligt støbt fosforbronze (CuSn12). Vi kontrollerer strengt tinindhold (11-13%) og fosforniveauer for at optimere styrke, hårdhed og støbeevne. Sporelementer som nikkel kan tilsættes for at forbedre kornstrukturen.
• Fremstillingsproces:Vi anvender centrifugalstøbning eller kontinuerlig støbning til at fremstille emner med en tæt, ikke-porøs og homogen kornstruktur. Dette eliminerer interne svagheder, der kan blive revnestartpunkter under cyklisk belastning.
• Bearbejdning og kvalitetskontrol:Hvert hjul er bearbejdet på CNC hobbing maskiner. Vi udfører 100 % dimensionskontrol og bruger farvestof-penetranttest på kritiske partier for at sikre, at der ikke er nogen støbedefekter i tandrodsområdet, zonen med højeste bøjningsspænding.

Geometrisk optimering for overlegen belastningsfordeling

Præcisionsgeometri sikrer, at belastningen deles så jævnt som muligt, og undgår ødelæggende stresskoncentrationer.

• Modifikation af tandprofil (spids- og rodaflastning):Vi ændrer bevidst den ideelle involutprofil. Vi aflaster lidt materiale ved spidsen og roden af ​​ormehjulstanden. Dette forhindrer kantkontakt under maskeindgang og -udgang under afbøjede eller forkert justerede forhold - en almindelig realitet under høj belastning. Dette sikrer, at belastningen bæres hen over den robuste midterste del af tanden.
• Optimering af ledningsvinkel og trykvinkel:Sneglens blyvinkel beregnes ikke kun for forhold, men for effektivitet og belastningskapacitet. En større ledningsvinkel forbedrer effektiviteten, men kan reducere tendensen til selvlåsning. Vi afbalancerer disse baseret på ansøgning. Vores standard trykvinkel er typisk 20° eller 25°. En større trykvinkel styrker tandroden (bedre bøjningsstyrke), men øger en smule bærebelastninger. Vi vælger den optimale vinkel til enhedens momentklasse.
• Kontaktmønsteranalyse og optimering:I vores prototypefase udfører vi detaljerede kontaktmønstertest ved hjælp af preussisk blå eller moderne digital trykfilm. Vi justerer kogepladens indstillinger og justering for at opnå et centreret, aflangt kontaktmønster, der dækker 60-80 % af tandflanken under belastede forhold. Et perfekt ubelastet mønster er meningsløst; vi optimerer til mønsteret under designbelastning.

Design aspekt	Vores specifikation og proces	Teknisk fordel for lasthåndtering	Hvordan det mindsker specifikt slid
Ormemateriale og behandling	Case-hærdende stål (f.eks. 20MnCr5), Karburiseret til 0,8 mm dybde, Hårdhed 60±2 HRC, Superfinished til Ra ≤0,4μm.	Ekstrem overfladehårdhed modstår slid; hård kerne forhindrer akselfejl under stødbelastninger; glat overflade reducerer friktionsvarme.	Bekæmper direkte slibende og klæbende slid. Reducerer friktionskoefficienten, en nøglevariabel i varmegenereringsligningen (Q ∝ μ * Belastning * Hastighed).
Snekkehjul materiale	Kontinuerlig støbt fosforbronze CuSn12, centrifugalstøbt for tæthed, hårdhed 90-110 HB.	Optimal balance mellem styrke og formbarhed. Den blødere bronze kan indlejre mindre slibemidler og tilpasse sig ormens profil under belastning, hvilket forbedrer kontakten.	Giver iboende smøreevne. Dens tilpasningsevne hjælper med at fordele belastningen mere jævnt, selv under let forskydning, hvilket reducerer risikoen for pitting.
Design af boliger	GG30 Støbejern, Finite Element Analysis (FEA) optimeret ribber, Bearbejdede monteringsoverflader og borejusteringer i en enkelt opsætning.	Maksimal stivhed minimerer afbøjning under tunge overhængende belastninger. Opretholder præcis skaftjustering, hvilket er afgørende for en jævn belastningsfordeling over hele tandfladen.	Forhindrer kantbelastning forårsaget af husflex. Kantbelastning skaber lokalt højt kontakttryk, den direkte årsag til for tidlig grubetæring og spartling.
Lejesystem	Udgangsaksel: Parrede koniske rullelejer, forspændt. Indgangsaksel: Dybe rillekuglelejer + tryklejer. Alle lejer er C3 spillerum til industrielle temperaturområder.	Koniske ruller håndterer høje radiale og aksiale belastninger samtidigt. Forbelastning eliminerer intern spillerum, hvilket reducerer akselslør under forskellige belastningsretninger.	Forhindrer akselafbøjning og aksial flyder. Lejefejl på grund af overbelastning er en primær årsag til sekundær gearindgrebsfejl. Dette system sikrer akselpositionens integritet.
Smøreteknik	Syntetisk polyglycol (PG) eller polyalfaolefin (PAO) baseret olie med høj EP/anti-slid additiver. Præcis olievolumen beregnet for optimal stænksmøring og termisk kapacitet.	Syntetiske olier opretholder en stabil viskositet over et bredere temperaturområde, hvilket sikrer filmstyrke under koldstart og varm drift. Høje EP-additiver forhindrer filmkollaps under stødbelastninger.	Bevarer den elastohydrodynamiske smørefilm (EHL) under alle konstruerede belastningsforhold. Dette er den mest effektive barriere mod klæbende slid (afslidning).
Montering & indkøring	Samling med kontrolleret temperatur, verificeret lejeforspænding. Hver enhed gennemgår en indkøringsprocedure uden last og indlæst før forsendelse for at sikre kontaktmønsteret.	Eliminerer monteringsfejl, der inducerer intern stress. Indkøringen slider blidt på gearene under kontrollerede forhold, hvilket etablerer det optimale bærende kontaktmønster fra dag ét.	Forhindrer svigt af "spædbørnsdødelighed". En ordentlig indkøring udjævner skævheder, fordeler den indledende belastning jævnt og forbereder enheden til dens fulde nominelle belastning i marken.

Termisk styring: Afledning af belastningens varme

Da belastning skaber friktion, og friktion skaber varme, er håndtering af varme at håndtere et symptom på belastning. Vores design rækker ud over et simpelt ribbet hus.

• Standard-finnede boliger:Overfladearealet maksimeres gennem aerodynamisk finnedesign baseret på termisk simulering. Dette er tilstrækkeligt til de fleste applikationer inden for den mekaniske klassificering.
• Kølemuligheder for høje termiske belastninger:
  • Ekstern ventilator (forlængelse af snekkeaksel):En enkel, effektiv mulighed for at øge luftstrømmen over huset, hvilket typisk forbedrer varmeafledningen med 30-50%.
  • Fankappe (svøbe):Leder luft fra ventilatoren præcist hen over den varmeste del af huset (normalt omkring lejeområderne).
  • Vandkølende jakke:Til ekstreme arbejdscyklusser eller høje omgivelsestemperaturer tillader et tilpasset kappehus cirkulerende kølevæske til at fjerne varme direkte. Dette kan fordoble eller tredoble enhedens effektive termiske kapacitet.
  • Oliecirkulationssystem med ekstern køler:Til de største enheder tilbyder vi systemer, hvor olie pumpes gennem en ekstern luft-olie- eller vand-olie-køler, der opretholder en konstant, optimal olietemperatur uanset belastning.

Vores forpligtelse på vores fabrik er at kontrollere enhver variabel. Fra den spektrografiske analyse af indgående bronzebarrer til den sidste termiske billedkontrol under den belastede indkøringstest, er vores snekkegearkasse bygget til at være en pålidelig partner i dine mest krævende applikationer. Raydafon Technology Group Co., Limited-navnet på enheden betyder en komponent designet med en dyb, empirisk forståelse af, hvordan belastningsforhold påvirker langsigtet pålidelighed. Vi leverer ikke kun en gearkasse; vi leverer et system, der er udviklet til at absorbere, distribuere og sprede den mekaniske energi af din applikation forudsigeligt og sikkert gennem hele dens designlevetid.

---

Hvad er de nøglebelastningsparametre, ingeniører skal beregne for pålidelighed?

At vælge den korrekte snekkegearkasse er en forudsigende øvelse. For at garantere langsigtet pålidelighed skal ingeniører gå ud over den simple "hestekræfter og forhold"-beregning og analysere den komplette belastningsprofil. Forkert anvendelse, ofte på grund af en ufuldstændig belastningsvurdering, er en førende årsag til feltfejl. Her skitserer vi de kritiske parametre, som vores tekniske team evaluerer, når de dimensionerer en snekkegearkasse til en kunde, og giver den detaljerede metode bag hver.

Grundberegningen: Påkrævet udgangsmoment (T2)

Dette virker grundlæggende, men fejl er almindelige. Det må være momentetved gearkassens udgangsaksel.

• Formel:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (effektivitet). Eller fra de første principper: T2 = Kraft (N) * Radius (m) for et spil; eller T2 = (Transportørtræk (N) * Tromleradius (m)).
• Almindelig fejl:Brug af motorhestekræfter og indgangshastighed uden at tage højde for effektivitetstab gennem systemet (andre gearkasser, remme, kæder) før vores snekkegearkasse. Mål eller beregn altid drejningsmomentet ved tilslutningspunktet til vores indgangs- eller udgangsaksel.

Den ikke-omsættelige multiplikator: Servicefaktor (SF) - Et dybt dyk

Servicefaktoren er det universelle sprog til at tage højde for hårdhed i den virkelige verden. Det er en multiplikator anvendt på det beregnedepåkrævet udgangsmoment (T2)at bestemmemindste krævede gearkasse nominelle drejningsmoment.

Valg af servicefaktor er baseret på en systematisk vurdering af tre hovedkategorier:

1. Strømkilde (Prime Mover) egenskaber:
   • Elektrisk motor (AC, 3-faset):SF = 1,0 (base). Overvej dog:
     • Høj inerti starter:Motorer, der driver høje inertibelastninger (ventilatorer, store tromler) kan trække 5-6x FLC under opstart. Dette transiente drejningsmoment overføres. Tilføj 0,2-0,5 til SF eller brug en blød starter/VFD.
     • Antal starter/time:Mere end 10 starter i timen er tung startpligt. Tilføj 0,3 til SF.
   • Forbrændingsmotor:På grund af drejningsmomentpulseringer og potentiale for stød fra pludselig indgreb (koblinger), er et minimum SF på 1,5 typisk.
   • Hydraulik motor:Generelt glat, men mulighed for trykspidser. SF typisk 1,25-1,5 afhængig af kontrolventilens kvalitet.
2. Drevet maskine (belastning) egenskaber:Dette er den mest kritiske kategori.
   • Ensartet belastning (SF 1.0):Konstant, forudsigeligt moment. Eksempler: Elektrisk generator, konstant hastighedstransportør med jævnt fordelt vægt, blander med væske med ensartet viskositet.
   • Moderat stødbelastning (SF 1,25 - 1,5):Uregelmæssig drift med periodiske, forudsigelige toppe. Eksempler: Transportører med intermitterende fremføring, lette hejseværker, vaskerimaskiner, pakkemaskiner.
   • Kraftig stødbelastning (SF 1,75 - 2,5+):Stærke, uforudsigelige krav til højt drejningsmoment. Eksempler: Stenknusere, hammermøller, stansepressere, kraftige spil med gribeskovle, skovbrugsudstyr. Til ekstreme tilfælde som en slaggeknuser har vi anvendt SF'er på 3.0 baseret på historiske fejldata.
3. Daglig driftstid (driftscyklus):
   • Intermitterende (≤ 30 min/dag):SF kan nogle gange reduceres lidt (f.eks. ganges med 0,8), men aldrig under 1,0 for belastningsklassen. Forsigtighed tilrådes.
   • 8-10 timer/dag:Standard industripligt. Brug den fulde SF fra strømkilden og drevet maskinvurdering.
   • 24/7 kontinuerlig tjeneste:Den mest krævende tidsplan for træthedsliv.Forøg SF fra ovenstående vurdering med minimum 0,2.For eksempel bør en ensartet belastning i 24/7 service bruge en SF på 1,2, ikke 1,0.

Formel for mindste gearkasses nominelle drejningsmoment:T2_rated_min = T2_calculated * SF_total.

Det kritiske tjek: Termisk kapacitet (Thermal HP Rating)

Dette er ofte den begrænsende faktor, især i mindre gearkasser eller højhastighedsapplikationer. En gearkasse kan være mekanisk stærk nok, men stadig overophedet.

• Hvad det er:Den maksimale indgangseffekt, som gearkassen kontinuerligt kan overføre, uden at den interne olietemperatur overstiger en stabil værdi (typisk 90-95°C) i en standard 40°C-omgivelse.
• Sådan tjekker du:Din ansøgningnødvendig indgangseffekt (P1)skal være ≤ gearkassensTermisk HP-vurderingved din driftsindgangshastighed (n1).
• Hvis P1_påkrævet > Termisk klassificering:Du SKAL nedsætte den mekaniske kapacitet (brug en større størrelse) eller tilføje køling (ventilator, vandkappe). Ignorerer denne garantis overophedning og hurtige fejl.
• Vores data:Vores katalog giver klare grafer, der viser termisk HP vs. input RPM for hver snekkegearkassestørrelse, med og uden ventilatorkøling.

Ekstern kraftberegninger: Overhængende belastning (OHL) & Thrust Load

Kræfter påført akslerne af eksterne komponenter er adskilt fra og additiv til det overførte drejningsmoment.

• Overhængende belastning (OHL) Formel (til kæde/kædehjul eller remskive):
  OHL (N) = (2000 * Drejningsmoment ved aksel (Nm)) / (Pitch Diameter af kædehjul/remskive (mm))
  Moment ved akseler enten T1 (input) eller T2 (output). Du skal tjekke OHL på begge aksler.
• Trykbelastning (aksial belastning) fra spiralformede gear eller skrå transportører:Denne kraft virker langs akselaksen og skal beregnes ud fra det drevne elements geometri.
• Verifikation:Den beregnede OHL og Thrust Load skal være ≤ de tilladte værdier anført i vores tabeller for den valgte snekkegearkassemodel, i den specifikke afstand fra husets overflade (X), hvor kraften påføres.

Miljø- og anvendelsesspecifikationer

• Omgivelsestemperatur:Ved temperaturer over 40°C reduceres den termiske kapacitet. Hvis under 0°C, er smøremidlets startviskositet et problem. Fortæl os om sortimentet.
• Monteringsposition:Orm over eller under? Dette påvirker oliesumpens niveau og smøring af det øvre leje. Vores vurderinger er typisk for orm-over-position. Andre stillinger kan kræve konsultation.
• Driftscyklusprofil:Angiv en graf eller beskrivelse, hvis belastningen varierer forudsigeligt. Dette giver mulighed for en mere sofistikeret analyse end blot en statisk SF.

Vores tilgang hos Raydafon Technology er samarbejdende. Vi giver vores kunder detaljerede udvælgelsesark, der gennemgår alle ovenstående parameter. Endnu vigtigere, vi tilbyder direkte teknisk support. Ved at dele dine fulde applikationsdetaljer – motorspecifikationer, opstartsinerti, belastningscyklusprofil, omgivende forhold og layouttegninger – kan vi i fællesskab vælge en snekkegearkasse, der ikke bare er tilstrækkelig, men optimalt pålidelig til dine specifikke belastningsforhold. Denne omhyggelige beregningsproces, baseret på årtier med vores fabrikstestdata, er det, der adskiller et korrekt valg fra et katastrofalt.

---

Hvordan kan korrekt vedligeholdelse og montering modvirke belastningsrelateret slitage?

Selv den mest robust designede snekkegearkasse fraRaydafonkan bukke under for for tidlig fejl, hvis den installeres eller vedligeholdes forkert. Korrekt montering og et disciplineret vedligeholdelsesregime er dine betjeningsgreb til direkte at modvirke den ubarmhjertige påvirkning af belastning. Disse fremgangsmåder bevarer den designet bærende geometri og smøreintegritet, hvilket sikrer, at enheden fungerer som konstrueret gennem hele dens levetid.

Fase 1: Forinstallation og montering - Sæt grundlaget for pålidelighed

Fejl under installationen skaber iboende, belastningsforstærkende defekter, som ingen senere vedligeholdelse kan korrigere fuldt ud.

• Opbevaring og håndtering:
  • Opbevar enheden i et rent, tørt miljø. Hvis den opbevares i >6 måneder, drej indgangsakslen flere fulde omdrejninger hver 3. måned for at belægge gearene igen med olie og forhindre falsk brinelling på lejer.
  • Løft aldrig enheden alene i akslerne eller husets støbte ører. Brug en slynge rundt om huset. At tabe eller støde enheden kan forårsage interne justeringsforskydninger eller lejeskade.
• Fundament og stivhed:
  • Monteringsbunden skal være flad, stiv og bearbejdet til en tilstrækkelig tolerance (vi anbefaler bedre end 0,1 mm pr. 100 mm). En fleksibel base vil bøje sig under belastning, hvilket vil justere gearkassen forkert med tilsluttet udstyr.
  • Brug shims, ikke skiver, til at korrigere grundfladen. Sørg for, at monteringsfødderne er fuldt understøttet.
  • Brug den korrekte grad af fastgørelse (f.eks. klasse 8.8 eller højere). Spænd boltene på kryds og tværs til det drejningsmoment, der er angivet i vores manual for at undgå forvrængning af huset.
• Akseljustering: Den mest kritiske opgave.
  • Juster aldrig med øjet eller lige kant.Brug altid en måleur eller laserjusteringsværktøj.
  • Juster det koblede udstyr til gearkassen, ikke omvendt, for at undgå at forvrænge gearkassens hus.
  • Kontroller justeringen i både det lodrette og vandrette plan. Den endelige justering skal udføres med udstyret ved normal driftstemperatur, da termisk vækst kan forskyde justeringen.
  • Tilladt forskydning for fleksible koblinger er typisk meget lille (ofte mindre end 0,05 mm radial, 0,1 mm vinkel). Overskridelse af dette inducerer cykliske bøjningsbelastninger på akslerne, hvilket dramatisk øger slid på lejer og tætninger.
• Tilslutning af eksterne komponenter (remskiver, kædehjul):
• Brug en ordentlig aftrækker til at installere; aldrig hamre direkte på akslen eller gearkassens komponenter.
• Sørg for, at nøglerne er korrekt monteret og ikke stikker ud. Brug sætskruer i den rigtige retning for at låse komponenten.
• Kontroller, at den overhængende belastning (OHL) fra disse komponenter er inden for den offentliggjorte grænse for den valgte snekkegearkasse i den korrekte afstand 'X'.

Fase 2: Smøring - Den igangværende kamp mod belastningsinduceret slid

Smøring er det aktive middel, der forhindrer belastningen i at forårsage metal-til-metal-kontakt.

• Indledende udfyldning og indbrud:
  • Brug kun den anbefalede olietype og viskositet (f.eks. ISO VG 320 Synthetic Polyglycol). Den forkerte olie kan ikke danne den nødvendige EHD-film under højt kontakttryk.
  • Fyld til midten af ​​oliestandsskueglasset eller -proppen - hverken mere eller mindre. Overfyldning forårsager kværnende tab og overophedning; underfyldning udsulter gear og lejer.
  • Det første olieskift er kritisk.Skift olien efter de første 250-500 timers drift. Dette fjerner de indslidningspartikler, der genereres, når tandhjulets tænder mikroskopisk tilpasser sig hinanden under indledende belastning. Dette affald er meget slibende, hvis det efterlades i systemet.
• Rutinemæssig olieskift og tilstandsovervågning:
  • Etabler en tidsplan baseret på åbningstider eller årligt, alt efter hvad der kommer først. Ved 24/7-tjeneste er skift hver 4000-6000 timer almindelige med syntetisk olie.
  • Olieanalyse:Det mest kraftfulde forudsigelsesværktøj. Send en prøve til et laboratorium ved hvert olieskift. Rapporten vil vise:
    • Metaller:Stigende jern (ormestål) eller kobber/tin (hjulbronze) indikerer aktivt slid. En pludselig stigning indikerer et problem.
    • Viskositet:Er olien blevet tykkere (oxidation) eller fortyndet (skær ned, brændstoffortynding)?
    • Forurenende stoffer:Silicium (snavs), vandindhold, syretal. Vand (>500 ppm) er især skadeligt, da det fremmer rust og nedbryder oliefilmstyrken.
• Gensmøring af tætninger (hvis relevant):Nogle designs har fedttætninger. Brug det specificerede højtemperatur lithiumkompleksfedt sparsomt for at undgå at forurene oliesumpen.

Fase 3: Driftsovervågning og periodisk inspektion

Vær det tidlige advarselssystem for belastningsrelaterede problemer.

• Temperaturovervågning:
  • Brug et infrarødt termometer eller en permanent monteret sensor til regelmæssigt at kontrollere husets temperatur nær lejeområderne og oliesumpen.
  • Etabler en basistemperatur under normal belastning. En vedvarende stigning på 10-15°C over baseline er en klar advarsel om øget friktion (fejljustering, smøremiddelfejl, overbelastning).
• Vibrationsanalyse:
  • Simple håndholdte målere kan spore den samlede vibrationshastighed (mm/s). Trend dette over tid.
  • Stigende vibrationer indikerer forringede lejer, ujævnt slid eller ubalance i tilsluttet udstyr - alt dette øger den dynamiske belastning af gearkassen.
• Auditive og visuelle kontroller:
  • Lyt efter ændringer i lyden. En ny klynken kan indikere fejljustering. Et banke kan indikere lejefejl.
  • Se efter olielækager, som kan være et symptom på overophedning (forseglingshærdning) eller overtryk.
• Boltgenspænding:Efter de første 50-100 timers drift, og derefter årligt, skal du igen kontrollere tætheden af ​​alle fundamenter, huse og koblingsbolte. Vibrationer fra belastningscyklusser kan løsne dem.

Omfattende vedligeholdelsesskematabel

Handling	Frekvens / Timing	Formål og belastningsforbindelse	Bemærkninger om nøgleprocedurer
Indledende olieskift	Efter de første 250-500 timers drift.	Fjerner indledende slitageaffald (slibende partikler), der dannes under lastsædeprocessen af ​​gear og lejer. Forhindrer abrasiv slidacceleration.	Afdryp mens den er varm. Skyl kun med samme olietype, hvis der er for meget snavs. Genfyld til korrekt niveau.
Rutinemæssig olieskift og analyse	Hver 4000-6000 driftstimer eller 12 måneder. Hyppigere i snavsede/varme omgivelser.	Genopfylder nedbrudte additiver, fjerner ophobede slidmetaller og forurenende stoffer. Olieanalyse giver en slidtrend, en direkte indikator for intern belastning og komponentsundhed.	Tag olieprøve fra midterbrønden under drift. Send til laboratoriet. Dokumenter resultater for at etablere trendlinjer for kritiske elementer som Fe, Cu, Sn.
Bolt Momentkontrol	Efter 50-100 timer, derefter årligt.	Forhindrer løsning på grund af vibrationer og termisk cykling under belastning. Løse bolte tillader husets bevægelse og forskydning, hvilket skaber ujævn belastning med høj belastning.	Brug en kalibreret momentnøgle. Følg mønsteret på kryds og tværs for hus og bundbolte.
Justeringstjek	Efter installation, efter eventuel vedligeholdelse på tilsluttet udstyr og årligt.	Sikrer at tilsluttede aksler er co-lineære. Forskydning er en direkte kilde til cykliske bøjningsbelastninger, hvilket forårsager for tidlig lejefejl og ujævn gearkontakt (kantbelastning).	Udfør med udstyr ved driftstemperatur. Brug laser- eller måleindikatorværktøjer for præcision.
Temperatur- og vibrationstendensovervågning	Ugentlige/månedlige aflæsninger; løbende overvågning af kritiske applikationer.	Tidlig opdagelse af problemer (smøringsfejl, lejeslid, fejljustering), der øger intern friktion og dynamiske belastninger. Giver mulighed for planlagt indgreb før katastrofale fejl.	Marker målepunkter på huset. Registrer omgivelsestemperatur og belastningstilstand for nøjagtig sammenligning.
Visuel inspektion for utætheder og skader	Daglig/ugentlig gåtur.	Identificerer olielækager (potentielt tab af smøremiddel, der fører til slid) eller fysisk skade fra eksterne påvirkninger, der kan kompromittere husets integritet under belastning.	Kontroller tætningsflader, hussamlinger og udluftning. Sørg for, at udluftningen er ren og uhindret.

Ekspertisen fra vores fabrik rækker ud over salgsstedet. Vores tekniske dokumentation omfatter omfattende installationsvejledninger og vedligeholdelsestjeklister, der er skræddersyet til vores produkter. Ved at samarbejde med os får du ikke bare en kvalitetssnekkegearkasse, men vidensrammen og støtten til at sikre, at den leverer sit fulde designet liv, og aktivt håndterer de belastningsudfordringer, den står over for hver dag. Pålidelighed er et partnerskab, og vores forpligtelse er at være din tekniske ressource fra installation gennem årtiers service.

---

Resumé: Sikring af langsigtet pålidelighed gennem belastningsbevidsthed

At forstå, hvordan belastningsforhold påvirker langsigtet pålidelighed af snekkegearkasseenheder er hjørnestenen i vellykket applikationsteknik. Det er et mangefacetteret samspil mellem mekanisk stress, termisk styring, materialevidenskab og operationel praksis. Som vi har undersøgt, accelererer ugunstige belastninger slidmekanismer som slid, grubetæring og slid, hvilket fører til effektivitetstab og for tidlig svigt.

Hos Raydafon Technology Group Co., Limited bekæmper vi dette gennem bevidst design: fra vores hærdede stålsnekke og bronzehjul til vores stive huse og højkapacitetslejer, alle aspekter af vores snekkegearkasse er konstrueret til at håndtere og modstå krævende belastningsprofiler. Partnerskabet for pålidelighed er dog et fælles partnerskab. Succes afhænger af den nøjagtige beregning af servicefaktorer, termiske grænser og eksterne belastninger under udvælgelsen, efterfulgt af omhyggelig installation og en proaktiv vedligeholdelseskultur.

Ved at se belastningen ikke som et enkelt tal, men som en dynamisk livstidsprofil, og ved at vælge en gearkassepartner med den tekniske dybde, der passer til, forvandler du en kritisk komponent til et pålideligt aktiv. Vi inviterer dig til at udnytte vores to årtiers erfaring. Lad vores ingeniørteam hjælpe dig med at analysere dine specifikke belastningsforhold for at specificere den optimale snekkegearkasseløsning, hvilket sikrer ydeevne, lang levetid og maksimalt afkast af din investering.

Kontakt Raydafon Technology Group Co., Limitedi dag for en detaljeret ansøgningsgennemgang og produktanbefaling. Download vores omfattende tekniske hvidbog om belastningsberegning eller anmod om en siterevision fra vores ingeniører for at vurdere dine nuværende drivsystemer.

---

Ofte stillede spørgsmål (FAQ)

Q1: Hvad er den mest skadelige type belastning for en snekkegearkasse?
A1: Stødbelastninger er typisk de mest skadelige. Et pludseligt drejningsmoment med høj størrelse kan øjeblikkeligt sprænge den kritiske oliefilm mellem snekken og hjulet, hvilket forårsager øjeblikkeligt klæbemiddelslitage (afskrabninger) og potentielt revnede tænder eller lejer. Det inducerer også høje stresscyklusser, der accelererer træthed. Mens vedvarende overbelastninger er skadelige, giver den øjeblikkelige karakter af stødbelastninger ofte ingen tid til, at systemets inerti absorberer stødet, hvilket gør dem særligt alvorlige.

Q2: Hvordan påvirker kontinuerlig overbelastning ved f.eks. 110 % af det nominelle drejningsmoment levetiden?
A2: Kontinuerlig overbelastning, selv marginalt, reducerer levetiden drastisk. Forholdet mellem belastning og leje/gearlevetid er ofte eksponentielt (efter en kube-lov sammenhæng for lejer). En overbelastning på 110 % kan reducere den forventede L10 lejelevetid med ca. 30-40 %. Mere kritisk hæver det driftstemperaturen på grund af øget friktion. Dette kan føre til termisk flugt, hvor varmere olie fortynder, hvilket fører til mere friktion og endnu varmere olie, hvilket i sidste ende forårsager hurtig nedbrydning af smøremiddel og katastrofalt slid inden for en kort periode.

Q3: Kan en større servicefaktor fuldstændig garantere pålidelighed under variable belastninger?
A3: En større servicefaktor er en afgørende sikkerhedsmargin, men det er ikke en absolut garanti. Det tager højde for ukendte i belastningskarakter og frekvens. Pålidelighed afhænger dog også af korrekt installation (justering, montering), korrekt smøring og miljøfaktorer (renlighed, omgivende temperatur). Ved at bruge en høj servicefaktor vælges en mere robust gearkasse med større iboende kapacitet, men den skal stadig installeres og vedligeholdes korrekt for at realisere den fulde potentielle levetid.

Q4: Hvorfor er termisk kapacitet så vigtig, når man diskuterer belastning?
A4: I en snekkegearkasse går en betydelig del af indgangseffekten tabt som varme på grund af glidende friktion. Belastningen bestemmer direkte størrelsen af ​​dette friktionstab. Den termiske kapacitet er den hastighed, hvormed gearkassehuset kan afgive denne varme til miljøet, uden at den indre temperatur overskrider den sikre grænse for smøremidlet (typisk 90-100°C). Hvis den påførte belastning genererer varme hurtigere, end den kan afledes, vil enheden overophedes, nedbryde olien og føre til hurtig fejl, selvom de mekaniske komponenter er stærke nok til at klare drejningsmomentet.

Q5: Hvordan nedbryder overhængende belastninger specifikt en snekkegearkasse?
A5: Overhængende belastninger påfører udgangsakslen et bøjningsmoment. Denne kraft bæres af udgangsaksellejerne. Overdreven OHL forårsager for tidlig lejetræthed (kulning, afskalning). Det afbøjer også akslen en smule, hvilket fejljusterer det præcise net mellem snekken og hjulet. Denne forskydning koncentrerer belastningen i den ene ende af tanden, hvilket forårsager lokaliseret pitting og slid, øger tilbageslag og genererer støj og vibrationer. Det underminerer effektivt gearsættets omhyggeligt konstruerede belastningsfordeling.

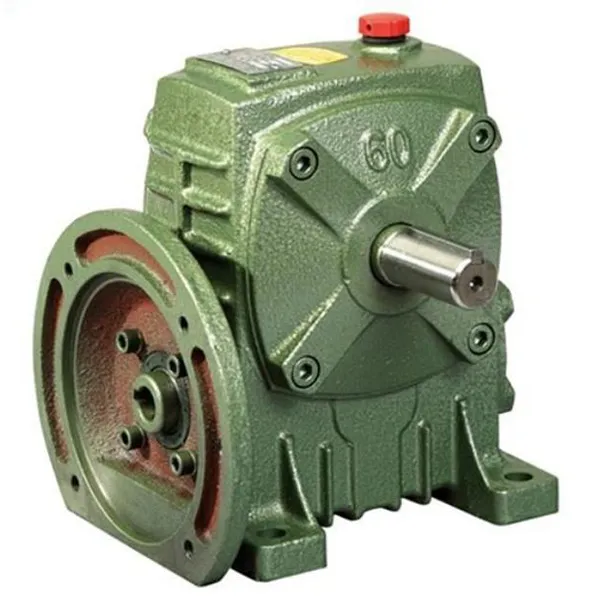

Raydafon Technology Worm Gearkasse: Nøgledesignparametre for belastningsmodstandsdygtighed
