WPDA-serien snekkegearkasser

WPDA-serien snekkegearkasser — 13 stelstørrelser (40–250), forhold 5:1 til 100:1, udgangsmoment 15–2.500 N·m, indgangseffekt 0,12–15 kW, IP65 støbejernshus med tvungen smøring. Snekkehjulet er bratkølet og slebet til HRC 58–62; en dobbeltlæbeforsegling holder melstøv, markslam og skyllevand ude af gearets hulrum. Fod-, flange- og hulakselmontering er tilgængelige, og udgangsakslen kan bearbejdes, så den passer til din eksisterende motor. Send din inputeffekt, påkrævede forhold og motorflange - vi returnerer en matchet ramme, måltegning og fabriksdirekte tilbud inden for 24 timer.
4050607080100120135147155175200250

WPDA-serien snekkegearkasser — forhold 5:1 til 100:1, 15–2.500 N·m, IP65 støbejernshus

Hvis du køber en ormreduktion til en blander, transportør, pakkelinje eller landbrugsredskab, er de tre tal, der beslutte, om det passer, er forhold, udgangsmoment og motorflange. WPDA-serien dækker alle tre på tværs af tretten stelstørrelser fra 40 til 250, med indgangseffekt fra 0,12 kW til 15 kW og et støbejernshus, der holder IP65 under afvaskning og støv. Tabellerne nedenfor giver dig mulighed for at matche en ramme til din pligt uden at åbne et katalog.

Snapshot af specifikation

  • Rammestørrelser40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Indgangseffekt0,12 kW – 15 kW
  • Reduktionsforhold5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Udgangsmoment15 N·m – 2.500 N·m
  • BoligerHøjstyrke støbejern, slag- og deformationsbestandig
  • SnekkehjulAfkølet og slebet, tandoverflade HRC 58–62
  • BeskyttelseIP65 — dobbeltlæbeforsegling plus støvtæt skeletolietætning
  • MonteringFod, flange eller hult skaft; udgangsaksel bearbejdet til din motor
  • SmøringTvunget smørekredsløb, sump under 60 °C ved 24/7 drift
WPDA Series Worm Gearboxes — cast iron housing worm reducer

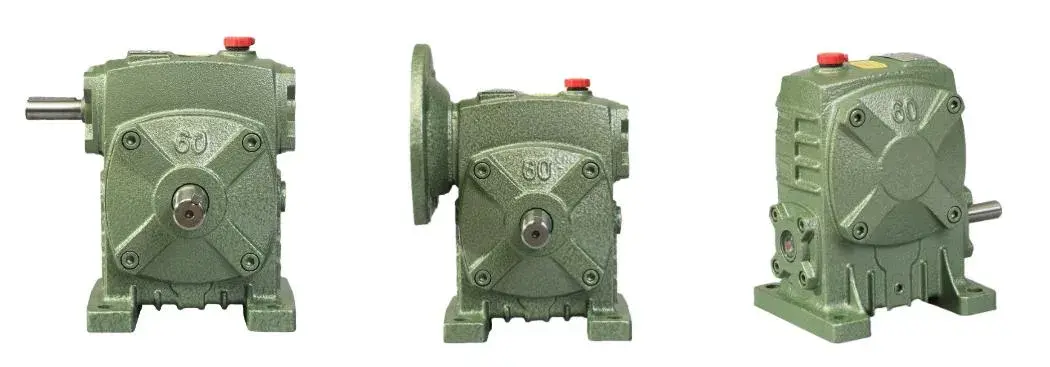

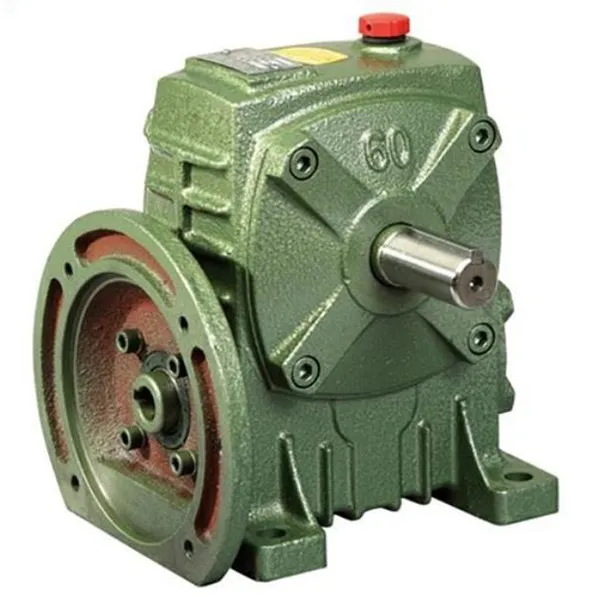

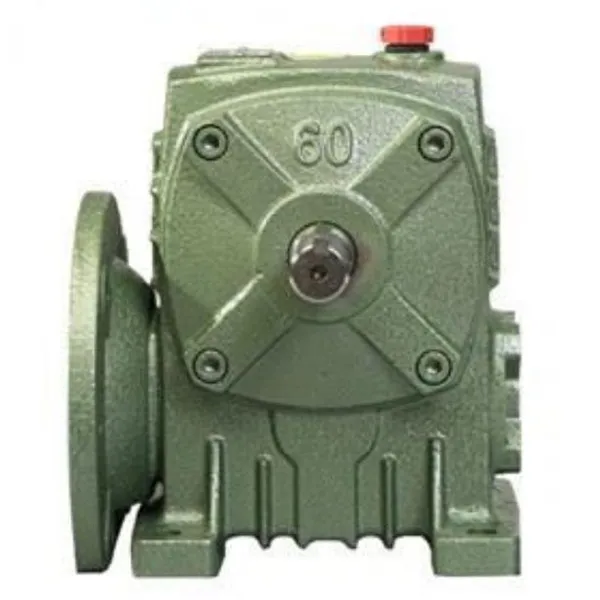

WPDA snekkegearkasse — støbejernshus, flangemonteret input, hul eller solid udgangsaksel.

Hvor WPDA passer

Fødevareforarbejdning og blanding

Selvlåsende holder pagajen, når motoren stopper

Et forhold på 40:1 på WPDA-70 lader en blander med stor kapacitet starte under belastning uden at gå i stå. Hvornår linen stopper, den selvlåsende snekkegeometri forhindrer, at pagajen falder under sin egen vægt. Den dobbeltlæbeforsegling holder melstøv ude af olien, så serviceintervallet flyttes til omkring seks måneder.

Spildevand & Sortering

Støbejernshus og dobbeltlæbetætning mod fugt

I et spildevands- eller affaldssorteringsanlæg er olie, der siver forbi en slidt læbeforsegling, det, der dræber lejer. WPDA-100 bruger et rustsikkert støbejernshus og en dobbeltlæbeforsegling; målt driftsstøj falder rundt omkring 80 dB til 62 dB, hvilket betyder noget på nattevagter i boligzoner.

Landbrugsmaskiner

60:1 forholdet tredobler tromlens drejningsmoment på en høstmaskine

På en mejetærskertærsketromle løfter en 60:1 WPDA-80 motordrejningsmomentet omtrent tre gange og forbedrer tærskning effektivitet med omkring 25 %. Den hule aksel monteres lige på den eksisterende drivaksel, så rammen behøver ikke efterbearbejdning. IP65 holder markslam og regn ude af gearets hulrum.

Logistik & Løft

Et retvinklet layout sparer 30 % af installationspladsen

På automatiserede sorteringslinjer og løfteplatforme lader det retvinklede snekkelayout motoren sidde ved siden af den drevne aksel i stedet for bagved. En 25:1 WPDA-60 giver fin nok positionering til pakkesortering uden servo. Udgangsaksler kan bearbejdes til at matche importerede motorer, hvilket undgår en fuld transmission bytte. Se denWP serie snekkegearkasserækkevidde for opgaver med lavere forhold.

Valgtabel — Effekt, forhold og vægt

Rammestørrelse hurtig reference — nominel inputeffekt og vægt
Størrelse Indgangseffekt (kW) Forholdsområde Vægt (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Udgangsmoment spænder over 15 N·m ved størrelse 40 til 2.500 N·m ved størrelse 250. Hvis din opgave har brug for et forhold uden for de ni standardtrin, spørg efter det nærmeste par, og vi vil bekræfte den faktiske udgangshastighed og drejningsmoment.

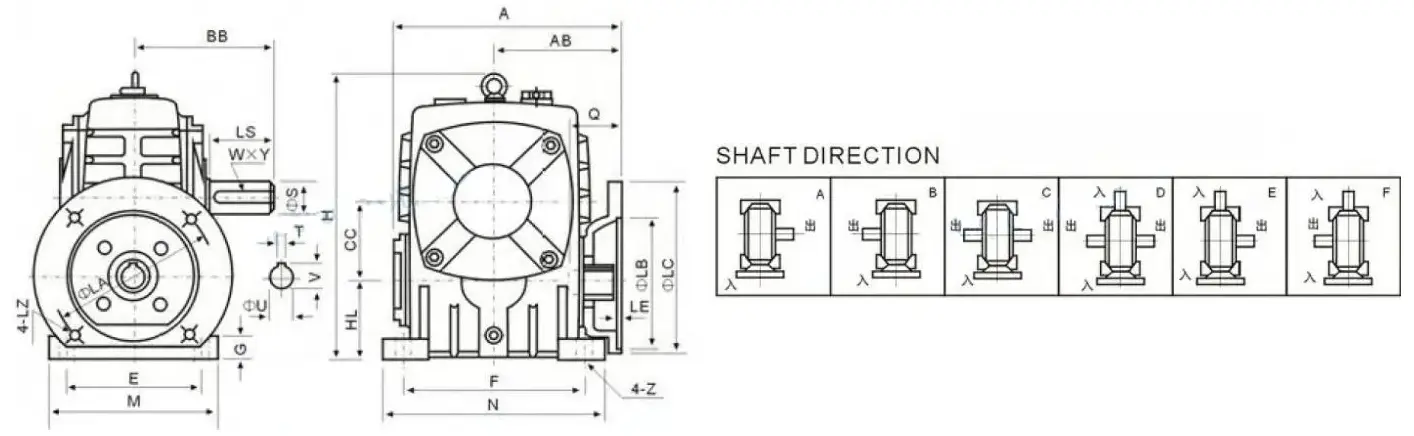

Installationsdimensioner — Rammestørrelser 40 til 250

Monteringsdimensioner (mm) — A, AB, BB, H, HL, flange LA/LB/LC, indgangshul Q/U, udgangsaksel LS/S
Størrelse A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Alle mål i millimeter. På mobil skal du stryge bordet vandret for at nå flange- og akselsøjlerne. Send din motorramme og den ønskede udgangsakselstørrelse, og vi vil bekræfte den matchende række, før du bestiller.

Hvorfor købere angiver denne serie

01

Hærdet og slebet snekkehjul, HRC 58–62

Snekkehjulet gennemgår bratkøling og slibning med en tandoverfladehårdhed i HRC 58–62-båndet. I en minedriftstransportør-applikation gav to års kontinuerlig drift mindre end 0,1 mm gearslid — cirka tre gange så lang levetid som en standard reduktionsgear i samme opgaver. Defremstilling af præcisions gearsiden viser slibe- og inspektionstrin bag denne figur.

02

Tvungen smøring holder bundkarret under 60 °C ved 24/7 drift

Et internt tvungen smørekredsløb føder nettet og lejerne i stedet for at stole på stænk alene. Kl kontinuerlig 24-timers drift holder oliesumpen under 60 °C, hvilket bremser smøremidlets oxidation og holder filmtykkelse ved ormekontakt. Det er forskellen mellem en reducering, der holder en sæson og en der varer flere.

03

IP65 dobbeltlæbetætning og et hus, der ikke ruster igennem

En dobbeltlæbeforsegling plus en støvtæt skeletolietætning holder IP65 mod mudder, regn og processtøv. På en affaldssorteringssted, hvor almindelige reduktionsgear lækkede olie og blev beslaglagt inden for tre måneder, kørte en WPDA-100 18 måneder i det samme ætsende miljø uden en dråbe lækage. Hvis din pligt er lettere, og du har brug for en mindre konvolut, sammenlignRV Series snekkegearkasse.

04

Udgangsaksel bearbejdet til din motor, ikke omvendt

Fod-, flange- og hulakselmontering er alle tilgængelige, og udgangsakslen kan bearbejdes til størrelsen af den motor eller drevne aksel, du allerede ejer. Et landbrugsmaskineri havde brug for en skakt, der matchede en ældre motor; udskiftningsakslen blev sendt på tre dage og boltet på uden at skifte motor. For landbrugsafgifter, selandbrugs gearkasserækkevidde også.

Kundefeedback

"Vi kører disse på et fugtigt fødevareværksted, hvor de tidligere gearkasser rustede og havde brug for hyppige nedlukninger. Med WPDA-serien har huset ikke rustet selv med mel og fugt rundt hele dagen, og bronze ormehjulet er stadig rent. Støj under drift er næsten ubetydelig, så den forstyrrer ikke længere fødevaretestudstyr i nærheden. Da jeg skulle justere reduktionsforholdet, ledte deres team mig igennem modelforskelle og kørte belastningsberegningen for mig - den anbefalede enhed kørte problemfrit fra den første begynde."

Emma WilsonFødevareforarbejdningsanlæg, Sydney, Australien

"WPDA gearkasserne fungerede meget godt på vores projekt - pålidelige, effektive og nemme at installere og vedligeholde. Fra første konsultation til levering gik alt problemfrit, og kommunikationen var ligetil. Vi vil fortsætte med at arbejde sammen og anbefale produktet til andre partnere."

James CarterProjektindkøber, Raydafon kunde

Send din motorkraft og dit forhold — Få en matchet ramme

Fortæl os inputeffekt, påkrævet udgangshastighed eller -forhold, monteringstype og akselstørrelse. Vi vil bekræfte WPDA-ramme, returner måltegningen og tilbud til fabrikspris, normalt inden for 24 timer. Fuldt udvalg påsnekke gearkasseside.
