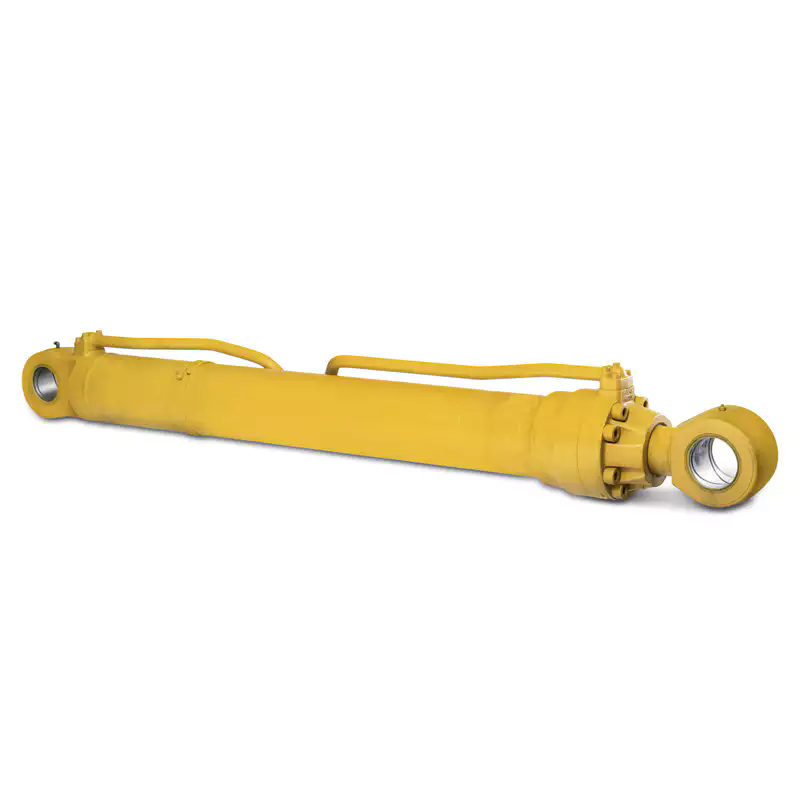

Hvorfor er slaglængden kritisk, når man vælger en hydraulisk cylinder?

Når du vælger en hydraulisk cylinder til enhver krævende applikation - det være sig entreprenørudstyr, landbrugsmaskiner eller industriel automation - står én parameter over resten, når det gælder om at diktere ydeevne, sikkerhed og levetid:slaglængde. Slaglængden bestemmer ikke kun, hvor langt cylinderen kan forlænges eller trækkes tilbage, men har også indflydelse på monteringskonfigurationen, modstandsdygtighed over for knækning af stangen, tætningens levetid og den generelle systemstabilitet. At vælge den forkerte slaglængde kan føre til katastrofale mekaniske fejl, dyr nedetid eller ineffektiv drift. I denne omfattende vejledning udnytter vi to årtiers brancheerfaring til at forklare, hvorfor slaglængde er hjørnestenen i valg af hydraulisk cylinder, og hvordan man træffer en informeret beslutning, der er skræddersyet til netop dine behov.

Som førende inden for fluid power-løsninger,Raydafon Technology Group Co., Limitedhar konstrueret og leveret tusindvis af specialdesignedeHydraulisk cylinderenheder over hele kloden. Vores fabrik følger strenge ISO-standarder, hvilket sikrer, at hver cylinders slaglængde er optimeret til virkelige forhold. Uanset om du udskifter en eksisterende enhed eller designer et nyt system, vil forståelsen af ​​den kritiske karakter af slaglængde spare dig for ydeevneflaskehalse og uventede reparationsomkostninger. Lad os dykke dybt ned i mekanikken, parametrene og praktiske overvejelser, der gør slaglængden til en afgørende faktor.

Hvad definerer slaglængde, og hvorfor dikterer det hydraulisk cylinderydelse?

Slaglængde er den samlede afstand, en stempelstang tilbagelægger fra helt tilbagetrukket (lukket) til helt udstrakt (åben) position. Selvom definitionen virker ligetil, bølger dens indvirkning gennem alle operationelle facetter af enHydraulisk cylinder. I mine 20 års arbejde med tungt maskineri og tilpassede aktiveringssystemer har jeg været vidne til utallige scenarier, hvor en tilsyneladende mindre uoverensstemmelse i slaglængde forårsagede store fejl. PåRaydafon Technology Group Co., Limited, vores ingeniørteam behandler slaglængde som den centrale søjle, som hele cylinderen er designet omkring. Nedenfor opdeler vi, hvorfor denne parameter ikke er til forhandling.

For det første bestemmer slaglængden direkte det anvendelige bevægelsesområde. Hvis slaget er for kort, kan udstyret ikke nå de nødvendige positioner; hvis den er for lang, fører den til overkørsel, potentielle interne kollisioner og øget risiko for, at stangen knækker under kompression. Desuden påvirker slaglængden tætningsdynamikken. Længere slag kræver mere præcis justering for at forhindre ujævnt slid på stempeltætninger og stanglejer. Vores fabrik har dokumenteret, at cylindre med optimeret slag-til-boring-forhold viser 40 % længere tætningslevetid sammenlignet med uoverensstemmende enheder.

Kritiske faktorer forbundet med slaglængde

• Stangspændingstærskel:Jo længere slag, jo større er chancen for, at kolonnebelastningen fejler. Ingeniører skal beregne Eulers kritiske belastning baseret på slaglængde, stangdiameter og monteringsstil.
• Seglintegritet:Forlængede slag øger kontaktvejen mellem stangen og tætningerne. Vores fabrik anvender avancerede polyurethantætninger, der kan tåle længere slag og samtidig opretholde nul lækage under høje cyklusser.
• Styring og lejelængde:Længere slag kræver længere lejeflader for at forhindre sidekræfter i at beskadige cylinderen.Raydafon Technology Group Co., LimitedInkorporerer kraftige lejehætter til at håndtere slag op til 3000 mm uden afbøjning.
• Monteringspladsbegrænsninger:Slaglængden dikterer den tilbagetrukne og forlængede længde. Mange kunder overser, at den tilbagetrukne længde skal passe inden for maskinrammer. Vores designteam udfører altid 3D-interferenstjek.

Ud fra et præstationsperspektiv sikrer den rigtige slaglængde, at hydraulikcylinderen arbejder inden for det tilsigtede trykområde. Overdimensioneret slaglængde kan introducere yderligere hydraulikvæskevolumen, hvilket reducerer systemets responstid. Omvendt fremtvinger underdimensioneret slaglængde mekaniske begrænsninger. I højcyklusapplikationer som kantpresser eller materialehåndtering påvirker slaglængden endda energieffektiviteten. For eksempel kan et 50 mm længere slag end nødvendigt øge cyklustiden med 15 %, hvilket direkte påvirker produktiviteten. Derfor, inden vi specificerer en cylinder, har vi klRaydafon Technology Group Co., Limitedkort altid hele maskinens kinematiske profil for at matche slaglængden præcist.

Hvordan påvirker slaglængden monteringsstabilitet og spændingsmodstand?

Monteringsstabilitet er ofte den mest undervurderede konsekvens af fejlberegning af slaglængde. En hydraulisk cylinders monteringsstil - hvad enten den er gaffel, tapp, flange eller knæk - interagerer med den udvidede slaglængde for at skabe momenter og sidebelastninger. I vores fabriks testlaboratorium har vi sammenlignet cylindre med identisk boring, men forskellige slag under sidebelastningsforhold. Resultaterne viser konsekvent, at når slaglængden øges ud over det anbefalede forhold (slag-til-boring-forhold > 8:1 for standard trækstangscylindre), bliver cylinderen sårbar over for knækning og monteringsfejl. Lad os undersøge dette forhold i detaljer.

Når en cylinder strækker sig, vokser den ikke-understøttede stanglængde, hvilket får den til at fungere som en søjle under trykkraft. Hvis slaglængden er for stor i forhold til stangens diameter, kan selv moderate belastninger forårsage permanent bøjning eller katastrofalt brud. Det er derforRaydafon Technology Group Co., Limitedanbefaler altid at beregne den kritiske knækbelastning ved hjælp af industriformler. Til mobile applikationer som dumper eller gravemaskiner, hvor stødbelastninger er almindelige, øger vi ofte stangdiameteren eller inkorporerer stoprør for effektivt at reducere den ikke-understøttede længde uden at ændre slaglængden.

Nøglestabilitetsparametre påvirket af slaglængde

• Kolonnestyrke:Euler-knækformlen (Pcr = π²EI / (KL)²) viser, at kritisk belastning falder med kvadratet på slaglængden. En slagtilvækst på 20 % reducerer knækmodstanden med ca. 30 %.
• Monteringsspændingskoncentration:Lange slag forstærker løftestangskræfterne på monteringsbeslag, stifter og bolte. Vores fabrik bruger finite element analyse (FEA) til at forstærke monteringspunkter, når slaglængden overstiger 1,5 meter.
• Afbøjning under belastning:Forlængede slag fører til højere stangafbøjning, accelererer tætningsslid og forårsager ujævn stempeljustering. Dette løser vi ved at bruge induktionshærdede forkromede stænger, der modstår bøjning.
• Vejledende nøjagtighed:Til cylindre med lang slaglængde inkorporerer vores fremstillingsproces ekstra lange bronzelejer for at fordele radiale belastninger jævnt. Denne designfilosofi er standard for alleHydraulisk cylindermodeller vi producerer.

Fra et praktisk synspunkt har vores team erstattet adskillige konkurrerende cylindre, der fejlede på grund af knæk ved slaglængder så lave som 800 mm, men med underdimensionerede stænger. I et projekt for en affaldskomprimator konstruerede vi en cylinder med en slaglængde på 1800 mm ved hjælp af en stangdiameter på 100 mm og et specielt stoprør for at reducere den ikke-understøttede længde. Resultatet var en 300% forøgelse af levetiden i forhold til tidligere enheder. Dette viser, at slaglængden ikke kun er en dimensionel spec, men en sikkerhedskritisk ingeniørbeslutning. For enhver kraftig installation, rådfør dig med specialister somRaydafon Technology Group Co., Limitedsikrer, at din hydrauliske cylinder modstår både statiske og dynamiske belastninger i hele dens slaglængde.

Hvorfor tilpasning af slaglængde forbedrer den samlede systemeffektivitet?

Mens standard slaglængder er bredt tilgængelige, låser tilpasning af slaglængden til din nøjagtige anvendelse op for betydelige effektivitetsgevinster. I mine årtier med rådgivning til minedrift, byggeri og landbrugssektorer har jeg set, at one-size-fits-all cylindre ofte kompromitterer hastighed, energiforbrug og strukturel integration. PåRaydafon Technology Group Co., Limited, vi går ind for slaglængdeoptimering, fordi den direkte tilpasser aktuatorens kinematik med maskinens driftscyklus. Her kan du se, hvordan præcisionstilpasning øger systemets effektivitet.

For det første eliminerer tilpasset slaglængde dødgang. Standardcylindre kan have ekstra slaglængde, der aldrig bliver brugt, men cylinderen kræver stadig fuld hydraulisk væskevolumen for hver cyklus. Denne spildte kapacitet øger pumpebelastningen og energispildet. Ved at specificere præcis den nødvendige slaglængde reducerer vores fabrik intern væskevolumen, hvilket muliggør hurtigere responstider og lavere driftstemperaturer. I et nyligt tilfælde for en automatiseret presselinje forkortede vi slaglængden med 70 mm sammenlignet med hyldevarianten, hvilket resulterede i 12 % hurtigere cyklustid og 8 % mindre hydraulikolieforbrug.

Effektivitetsfordele ved Slagtilpasning

• Reduceret trykfald:Kortere slaglængde betyder kortere væskebane inde i cylinderen, hvilket reducerer tryktab og forbedrer aktuatorens reaktionsevne.
• Kompakt maskindesign:Med den nøjagtige slaglængde kan maskinrammer reduceres, hvilket reducerer materialeomkostningerne og den samlede vægt. Vores fabrik arbejder med OEM'er for at integrere cylindre problemfrit.
• Lavere vedligeholdelsesomkostninger:Korrekt slaglængde minimerer sidebelastning og tætningsbelastning, hvilket reducerer uplanlagt nedetid. Vores egne data viser, at specialfremstillede cylindre har 30 % lavere vedligeholdelsesfrekvens.
• Optimeret støddæmpningsydelse:Når slaglængden er kendt præcist, kan vi designe indvendige puder, der decelererer stemplet jævnt, hvilket reducerer stød og støj ved slutningen af ​​slag.

Derudover giver tilpasset slaglængde os mulighed for at inkorporere avancerede funktioner som integrerede positionssensorer eller låsemekanismer uden udragende komponenter. For eksempel i liftplatforme sikrer slaglængdepræcision, at platformen når nøjagtige arbejdshøjder uden overudstrækning. Vores fabrik anvender CNC-bearbejdning til at opnå slagtolerancer på ±0,5 mm, hvilket garanterer gentagelighed i positioneringskritiske applikationer. I sidste ende bliver tilpasning til en generiskHydraulisk cylindertil en præstationsmatchet komponent, der forbedrer hele hydrauliksystemets effektivitet. Når du samarbejder medRaydafon Technology Group Co., Limited, får du slaglængdeoptimering understøttet af strenge tekniske beregninger og validering i den virkelige verden.

Nøgleparametre for hydraulisk cylinder: Borestørrelse, stangdiameter og slaglængde-korrelation

Forståelse af forholdet mellem slaglængde og andre kritiske parametre sikrer et afbalanceret design. Nedenfor er en detaljeret tabel, der viser hvordanRaydafon Technology Group Co., Limitedstandardiserer densHydraulisk cylinderområde, der illustrerer de anbefalede slaggrænser baseret på boring og stangdiametre for optimal ydeevne og sikkerhed. Dataene stammer fra vores fabriks tekniske retningslinjer og strenge felttest.

Vores fabrik understreger, at disse værdier er udgangspunkter; for slag ud over disse grænser inkorporerer vi yderligere designfunktioner såsom større stangdiametre, forstærkede lejer eller teleskopiske konfigurationer. Derudover påvirker monteringsorienteringen (vandret vs. lodret) den tilladte slaglængde, fordi lodrette cylindre oplever mindre bukningsrisiko, men kræver nøje overvejelse af stempelfald. HverHydraulisk cylinderfraRaydafon Technology Group Co., Limiteder ledsaget af et detaljeret specifikationsark, hvor slaglængden er korreleret med den beregnede maksimale belastningsevne. Vi tilbyder også finite element-analyserapporter til kritiske applikationer for at sikre absolut pålidelighed.

Andre parametre indbyrdes afhængige af slaglængde

• Cylinder monteringstype:Trunnion-monteringer tillader længere slag sammenlignet med flangemonteringer på grund af bedre belastningsfordeling.
• Driftstryk:Højere tryk (op til 350 bar) kræver kortere slag eller større stangdiametre for at undgå knækning.
• Tætningsmateriale:Til slag længere end 1200 mm bruger vi specialiserede PTFE-støttede tætninger for at opretholde lav friktion og forhindre ekstrudering.
• Temperaturområde:Ekstreme temperaturer kan påvirke stangudvidelsen; længere slag kræver kompensation for termisk vækst.

Ved at henvise til tabellen og disse indbyrdes afhængige parametre kan ingeniører trygt vælge eller specialbestille en cylinder, der afbalancerer slaglængde med boringsstørrelse og stangstyrke.Raydafon Technology Group Co., Limitedopretholder et omfattende lager af komponenter, hvilket giver os mulighed for at bygge cylindre med skræddersyede slaglængder uden lange gennemløbstider. Denne fleksibilitet sikrer, at du får en præcist konstrueret løsning, der maksimerer både ydeevne og omkostningseffektivitet.

Resumé og endelige anbefalinger

Slaglængde er langt mere end en simpel rejsedimension; det er hjørnestenen i den hydrauliske cylinders funktionalitet, sikkerhed og effektivitet. Igennem denne vejledning har vi undersøgt, hvordan slaglængden påvirker bøjningsmodstanden, monteringsstabiliteten, tætningens levetid, systemets respons og det overordnede maskindesign. Valg af den korrekte slaglængde – hvad enten det er gennem omhyggeligt udvælgelse fra hylden eller specialdesignet – oversættes direkte til reduceret nedetid, lavere samlede ejeromkostninger og øget driftssikkerhed. PåRaydafon Technology Group Co., Limited, integrerer vores fabriks tilgang avancerede simuleringsværktøjer, materialevidenskab og årtiers praktisk erfaring for at levere hydrauliske cylindre, der udmærker sig i de mest krævende miljøer.

For ethvert nyt projekt eller eftermontering anbefaler vi at starte med en omfattende analyse af applikationens kinematiske krav, belastningsprofiler og monteringsbegrænsninger. Vores ingeniørteam er klar til at hjælpe dig med at definere den ideelle slaglængde og relaterede parametre. Lad ikke slaglængde være en eftertanke - partner med en producent, der behandler det som en kritisk designvariabel. KontakteRaydafon Technology Group Co., Limitedi dag for at diskutere dine hydrauliske cylinderbehov og anmode om et skræddersyet tilbud. Vores fabriksstøttede garanti og globale supportnetværk sikrer, at dit udstyr yder på sit højeste, cyklus efter cyklus.

FAQ: Almindelige spørgsmål om valg af slaglængde
