PTO aksel til Case IH rundballepressere

PTO-aksel til Case IH rundballepressere — dækker RB444, RB454, RB455A, RB464, RB554 og RB564, plus RB454 Silage og RB454 Rotor Cutter varianter. CAT4 og CAT5 drivlinjer med konstant hastighed med friktionskobling; input spline 1.375-6 eller 1.375-21 afhængigt af traktoren; effektbehov 40–100 hk (30–75 kW). Koblingsmomentreferencer fra 1.000 N·m (CAT3/S4) til 1.800 N·m (CAT4/S6). Send din ballepressermodel og traktor PTO-spline — vi bekræfter drivlinjekategorien, koblingsmoment og aksellængde og returnerer et fabrikstilbud inden for 24 timer.

OEM-udskiftning · Case IH RB-serien

PTO aksel til Case IH rundballepressere — CAT4 & CAT5 konstant hastighed drivlinjer, 1.375-6 / 1.375-21 spline

En rundballepresser PTO-aksel svigter på en af to måder: Kardanleddet kan ikke tage drejevinklen ved forager, eller koblingen glider ikke ved det rigtige moment og gearkassen tager stødet i stedet. Denne side viser akselstørrelser, påkrævet kraft og koblingsdelnumre for Case IH RB444, RB454, RB455A, RB464, RB554 og RB564 ballepressere, så du kan matche en erstatningsaksel til den ballepressermodel, du faktisk kører.

Ballepressermodeller dækket

6 basismodeller RB444, RB454, RB455A, RB464, RB554, RB564 — plus RB454 Silage og RB454 Rotor Cutter varianter.

Drivlinje størrelser

CAT4 / CAT5 Drivlinje med konstant hastighed med friktionskobling. Indgangsspline 1.375-6 eller 1.375-21 afhængig af traktor.

Strømbehov

40-100 hk Fra 30 kW på RB444 op til 75 kW på RB454 Rotor Cutter. Fuld opdeling i tabellen nedenfor.

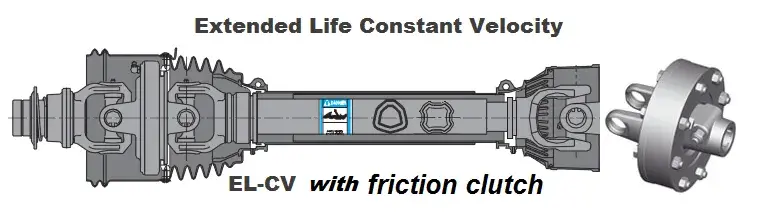

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO-akselsamling — konstant hastighedsled, friktionskobling og 1.375-6 indgangsåg.
PTO shaft for Case IH round balers — clutch end and spline detail
Koblingsende og notdetalje — hurtig afbrydelse af åg og skjoldleje.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Muligheder for indgangsåg — 1.375-6 og 1.375-21 spline, tilpasset til traktorens PTO-studs.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Friktionskobling og skæreboltkonfiguration — slippunktet beskytter ballepresserens gearkasse.

Modeltabel — PTO-akselstørrelse og påkrævet kraft fra ballepresser

Case IH rundballepressermodeller — akselstørrelse og kraftudtagsbehov
Ballepresser model PTO aksel størrelse PTO påkrævet, hk (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Ensilage CAT4 65 (48)
RB454 rotorskærer CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH kræver CAT4 eller CAT5 konstant hastighed drivliner afhængigt af modellen, med en friktionskobling. RB454 Rotor Cutter er den eneste variant i denne serie, der kræver CAT5 med 100 hk (75 kW) input — hvis din traktor er under dette tal, bekræft ballepresserens opbygning, før du bestiller.

Constant velocity PTO shaft part number reference for Case IH round balers
Konstant hastighed PTO reference — CAT3 til CAT5, 540 og 1000 rpm basis varenumre.

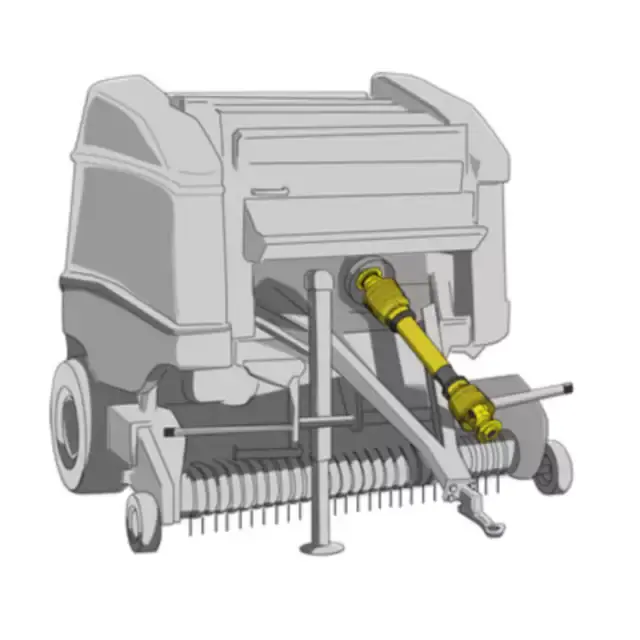

PTO shaft installed on a round baler in field operation
Feltinstallation — akselvinkel og skjoldafstand ved ballepresserens indgang.

Constant Velocity PTO og kobling delnumre

PTO med konstant hastighed — basisdelnumre efter kategori og traktorspline
CV PTO Traktor Spline Basisvarenummer
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
CAT4/1000 1,375-21 71R6121UCW08000
CAT5/540 1,375-6 71R8121UCW07000
CAT5/1000 1,375-21 71R8121UCW08000
FT friktionskoblinger til 1.375-6 spline input
Universal størrelse Moment (N·m) Varenummer
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1.450 6LM453003R

Ovenstående delnumre er referencepunkter for at tilpasse akslen til ballepresseren og traktorkombinationen. Hvis din ballepresseren bruger en anden redskabshalvdel, eller traktorstudsen er en 1.750-20 spline, send modellen og vi vil bekræfte den korrekte kombination. Jo brederePTO aksel til rundballepresseresortimentet dækker også andre mærker af ballepressere.

Hvad afgør om skaftet passer og holder

  1. Match drivlinjekategorien til ballepressermodellen

    CAT4 og CAT5 er ikke udskiftelige i dette interval. RB444, RB454 og RB455A kører CAT4; RB464, RB554 og RB564 kører CAT5; RB454 Rotor Cutter kræver også CAT5. Montering af en CAT4 aksel til en ballepresser, der opfordrer til CAT5 efterlader leddet undervurderet ved foragervinklen, hvilket er der, hvor de fleste for tidlige fejl start.

  2. Tilpas indgangsnoten til traktoren, ikke ballepresseren

    Ballepressersiden er fastgjort af redskabet, men traktorsiden afhænger af den traktor, du bruger. 1.375-6 er den almindelige 540 rpm stub; 1,375-21 er 1000 rpm stubben; 1.750-20 vises på højere effekt traktorer. At sende traktormodellen og PTO-stumpbilledet er den hurtigste måde at bekræfte, hvilket åg der skal passe. Hvis du også opdaterer redskabsdrevet, sePTO akselkategori for hele sortimentet.

  3. Indstil friktionskoblingen til ballepresseren, ikke til traktoren

    Friktionskoblingen er der for at glide, før ballepresserens gearkasse tager en stødbelastning. En kobling sat for højt vil overføre stødet direkte ind i gearkassen; indstillet for lavt, glider den under normal ballepresning. FT koblingstabellen ovenfor angiver referencemomentet pr. universel størrelse — 1.000 N·m for CAT3/S4, 1.800 N·m for CAT4/S6 og 1.450 N·m for CAT5/S8.

  4. Kontroller akselvinklen og skjoldafstanden på forageren

    Et led med konstant hastighed tolererer en større drejevinkel end et standard kardanled, men skjoldet mangler stadig frigang ved fuld lås. Hvis akslen bunder ud eller skjoldet kommer i kontakt med trækstangen ved forager, vil samlingen svigte tidligt uanset vurdering. Billedet ovenfor viser målvinklen ved ballepresserens input. For ballepressere fra andre producenter erPTO aksel til Krone rundballepressereside viser de tilsvarende referencepunkter.

Send din ballepressermodel og traktor PTO Spline

Fortæl os ballepressemodellen (RB444 til RB564) og traktorens PTO-studs (1.375-6, 1.375-21 eller 1.750-20). Det vil vi bekræft drivlinjekategorien, koblingsmoment og aksellængde, og returner et fabriksdirekte tilbud - normalt inden for 24 timer. Brugerdefinerede længder og skærmkonfigurationer er tilgængelige. Hvis dit redskab bruger en ikke-standard gearkasse, denlandbrugs gearkasserækkevidde kan også være relevant.
