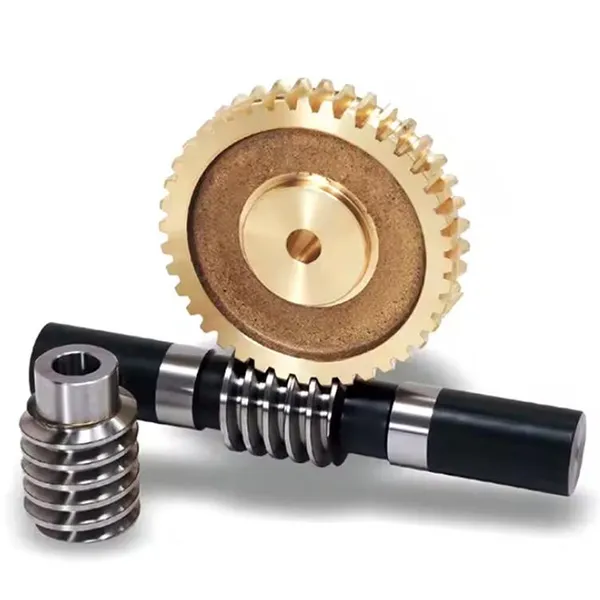

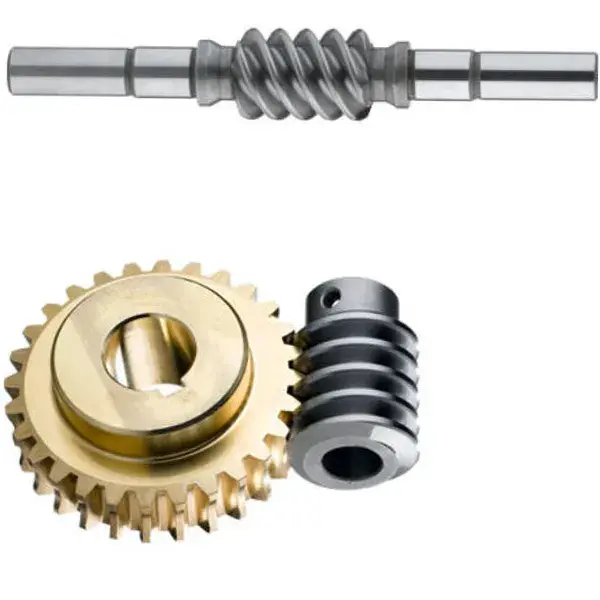

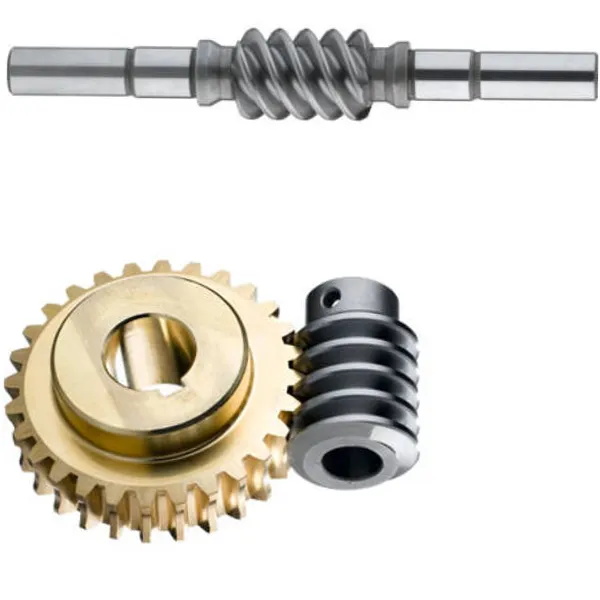

Duplex Worms Gear

Produktspecifikation

En duplex- eller dobbelt blyorm, har en orm med flanker designet med lidt forskellige moduler og diameterkvotienter, hvilket skaber forskellige blyvinkler på hver tandprofil. Dette resulterer i gradvist at øge tandtykkelsen langs ormens længde og indsnævre trådhuller, hvilket tillader præcis tilbageslagskontrol.

På ormhjulet producerer de forskellige moduler unikke tillægsmodifikationskoefficienter og rullende cirkeldiametre på hver flanke, hvilket danner forskellige front- og bagprofiler. Tandtykkelse og huller forbliver imidlertid konsistente omkring hjulets omkreds.

Tilbageslag justeres ved aksialt at skifte ormen for at justere den passende tandtykkelse med hjulet og opnå det ønskede tilbageslagsniveau (se fig. 1). Denne metode muliggør let, præcis tilbageslagstuning under installation og kontinuerlig justering for slidte gear uden at påvirke tandkontakt eller meshing.

Alternative tilbageslagjusteringsmetoder inkluderer: Ændring af midtafstanden ved hjælp af et excentrisk knudepunkt til ormakslen og hjulet; Bevægelse af en konisk orm (fig. 2A); opdeling af ormen i to dele, der kan drejes eller skiftes i forhold til hinanden (OTT -system, fig. 2B); eller opdeler hjulet i to justerbare diske (fig. 2C).

Forsamling FORSIGTIG BEMÆRK

Vores Raydafon Duplex Worms Gear har forskellige tandmoduler til venstre og højre side, så ormudstyrene skal justeres nøjagtigt under installationen. Her er et par centrale trin at huske:

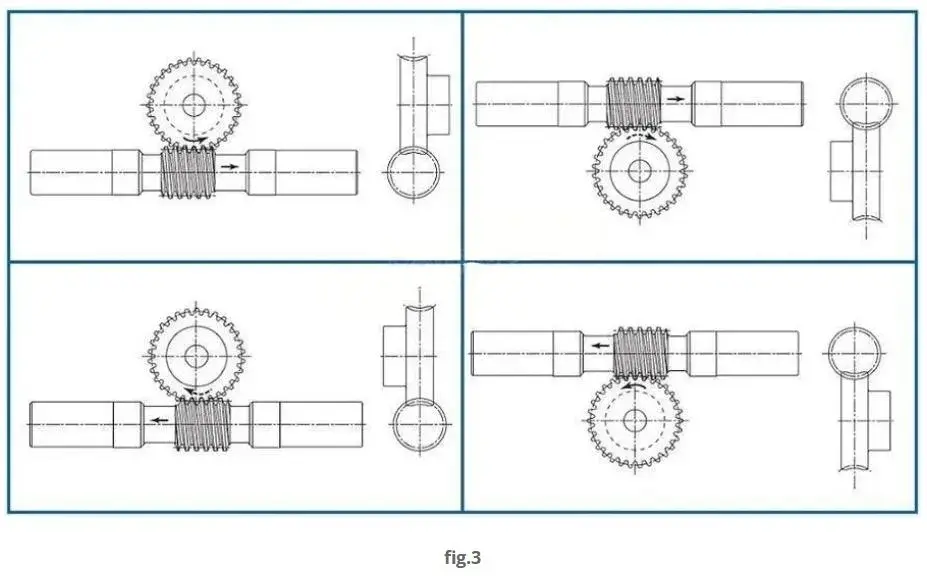

Før installationen skal du kontrollere samlingsretningsmærket. Hvert dobbelt orm gear og orm gear har en pil på det, som er installationen "kompas". Når du installerer fra fronten, skal du sikre dig, at pilene på orm gearet og orm gearpunktet i samme retning (se figur 3). Hvis piletningen er vendt eller forkert justeret, vil midtafstanden for orm gearet være for stor, og den passer ikke. Selv hvis det næppe er installeret, vil gearmeshing have problemer, og det vil ikke tage lang tid for tænderne at blive banket eller fastklemt, hvilket vil forsinke tingene!

Bekræftelse af referencepositionen

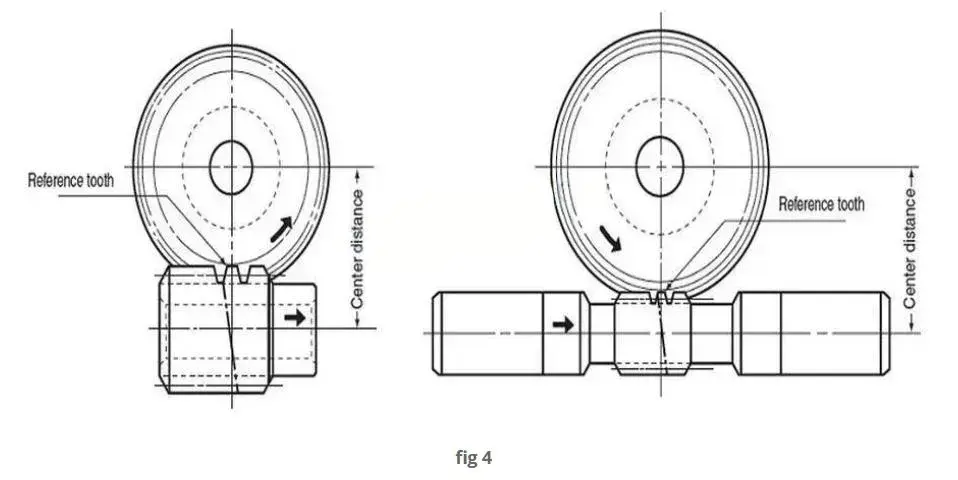

En V-groove (60 °, 0,3 mm dyb) på spidsen periferi af duplex orm tand markerer referencetanden. Gearsættet opnår tilbageslag i næsten nul (± 0,045), når denne referencetand er på linje med ormhjulets rotationscenter i den specificerede centerafstand “A” (se fig. 4).

Produktfunktioner

Raydafon, en længe etableret producent inden for mekanisk transmission i Kina, har længe været en betroet leverandør af mange maskinerproducenter ved at give kunderne duplex i høj kvalitet til overkommelige priser med det udsøgte håndværk af sine egne fabriksmestere. Vores produkter er designet til komplekse arbejdsvilkår, og de tre kernefordele gør driften af udstyret mere bekymringsfrit.

Dobbeltmoduldesign, mere effektiv transmission: Raydafons duplex orm gear bruger forskellige moduler på venstre og højre tandoverflader, ligesom installation af en "dobbeltmotor" på udstyret. Højstyrke kobberlegeringsorme gear matches med præcision smedt legeringsstål orme. Efter otte manuelle slibning er bidet stramt og glider ikke, og transmissionseffektiviteten er 20% højere end for almindelige orm gear. En tekstilmaskinerfabrik i Zhejiang rapporterede, at efter at have udskiftet vores duplex orm gear, blev udstyrets energiforbrug reduceret meget.

To-trins transmission, højt drejningsmoment og lav støj: Den unikke transmissionsstrukturer i to trins fordobler momentet med duplex orm gear, mens den kørende støj holder sig endnu lavere. Uanset om det er præcisions finjustering af tunge maskinværktøjer eller den kontinuerlige drift af stort transportudstyr, kan det let håndteres. En fødevareforarbejdningsfabrik i Guangdong sagde, at det udstyr, der bruges til at lave en masse støj, når de kører, men efter at have skiftet til vores produkter, er værkstedet meget mere støjsvage.
