Hvordan identificerer man tidlige tegn på slid i en planetgearkasse under drift?

Opdagelse af tidlige tegn på slid i enplanetgearkasseer en kritisk færdighed for vedligeholdelsesingeniører og fabriksoperatører, da disse gearkasser ofte er hjertet i tungt maskineri inden for minedrift, cement, vindenergi og marine applikationer. Tidlig identifikation handler ikke om at vente på et katastrofalt svigt; det handler om at genkende subtile ændringer i vibrationsmønstre, temperaturprofiler og olietilstand, der signalerer begyndelsen af ​​pitting, ridser eller lejetræthed. PåRaydafon Technology Group Co., Limited, har vi designet og fremstillet planetgearkasseenheder i over to årtier, og vores feltdata viser, at mere end 80 procent af gearkassefejl kan forhindres, hvis tegnene fanges i løbet af de første 10 procent af komponentens levetid. Denne artikel giver en systematisk tilgang til at spotte disse advarselsskilte ved hjælp af en kombination af onlineovervågning, periodiske inspektioner og operationel opmærksomhed. Vi guider dig gennem de specifikke parametre, der skal måles, og de tærskler, der indikerer behovet for intervention.

At identificere tidligt slid i en planetgearkasse kræver en multisensorisk tilgang, der integrerer vibrationsanalyse, termografi, analyse af olieaffald og akustisk emissionsovervågning. Hver metode retter sig mod en anden fejlmekanisme: vibrationer fanger ubalance og tandmaskeanomalier, temperaturen registrerer friktionsstigninger og smøresammenbrud, olieanalyse afslører slidmetalgenerering og eskalering af partikelantal, og akustisk emission opfanger højfrekvente spændingsbølger fra begyndende revner. Vores fabrik har udviklet en omfattende diagnoseprotokol for vores Planetary Gearbox-produkter, som vi vil dele i denne vejledning. Vi leverer også specifikke tærskelværdier for hver overvågningsparameter, afledt af test på over 2.000 gearkasser under kontrollerede belastnings- og hastighedsforhold. Ved udgangen af ​​denne artikel vil du være rustet til at implementere en tilstandsbaseret vedligeholdelsesstrategi, der kan forlænge din planetariske gearkasses levetid med 300 procent og eliminere uplanlagte nedlukninger.

Indholdsfortegnelse

• 1. Hvad er de primære slidmekanismer i en planetgearkasse og deres symptomer?
• 2. Hvordan kan vibrationsanalyse afsløre tidlig gear- og lejeslid?
• 3. Hvad er de vigtigste driftsparametre at overvåge i vores planetariske gearkasseserie?
• 4. Hvordan signalerer olieanalyse og affaldsovervågning begyndende fejl?
• Ofte stillede spørgsmål (FAQ)
• Konklusion og Tilstandsovervågning Support

Hvad er de primære slidmekanismer i en planetgearkasse og deres symptomer?

En planetgearkasse er en sofistikeret samling af solgear, planetgear, ringgear og en planetbærer, der alle arbejder under høje kontaktspændinger og glidehastigheder. De primære slidmekanismer omfatter slibende slid (fra forurenet smøremiddel), klæbende slid (afslidning på grund af nedbrydning af grænsesmøring), træthedsslid (gruber og afskalninger) og ætsende slid (fra fugt eller aggressive tilsætningsstoffer). Hver mekanisme producerer tydelige tidlige symptomer, der kan opdages, før gearkassen svigter katastrofalt. Vores fabrik har dokumenteret, at over 60 procent af fejl i planetgearkassen stammer fra huller på planetgearets tænder, efterfulgt af afskalning af lejer. At forstå disse mekanismer hjælper dig med at fokusere din overvågningsindsats på de mest sårbare komponenter.

Tidlige symptomer på slid ved mekanisme:

• Slibende slid:Forårsaget af hårde partikler (silica, slidaffald) i olien. Tidlige tegn inkluderer en gradvis stigning i gearkassens støjniveau, især under acceleration, og en målbar stigning i oliens partikelantal (ISO 4406-kode stiger fra 18/16/13 til 21/19/16). Geartandoverfladen virker mat eller mat ved nøje inspektion med fine ridsemærker.
• Klæbende slid (afskrabninger):Opstår, når oliefilmen nedbrydes på grund af høje kontakttemperaturer eller lav viskositet. Tidlige symptomer omfatter en pludselig stigning i gearkassens temperatur (mere end 10°C over normal steady-state) og intermitterende højfrekvente vibrationsspidser, der svarer til gearets harmoniske. I nogle tilfælde kan en svag lugt af brændt olie påvises.
• Træthedsslitage (pitting):Den mest almindelige fejltilstand i Planetary Gearbox-design. Tidlig fordybning optræder som små huller på tandhjulet (rodarealet) på planetgearene. Symptomerne omfatter en karakteristisk ændring i gearmaskens frekvensamplitude, som ofte stiger med 15 til 20 procent over basislinjen, og forekomsten af ​​mikroskopiske metalliske partikler i oliefilteret (synlige under et mikroskop som uregelmæssigt formede partikler 10-50 mikron).
• Lejetræthed:Lejer (koniske ruller eller cylindriske) understøtter planetstifterne og solhjulet. Tidlige tegn inkluderer en stigning i de subharmoniske vibrationsbånd (omkring 1x og 2x akselhastigheder) og øget aksial bevægelse eller "spil" i indgangsakslen, der kan måles med en måleur. Desuden begynder lejets karakteristiske frekvens (BPFO, BPFI) at modulere med sidebånd.

Ud over disse mekanismer kan fejljustering og ubalance fremskynde slid. En planetgearkasse, der fungerer med fejljustering mellem indgangs- og udgangsaksler, viser ofte en dominerende 1x rotationsfrekvens i vibrationsspektret, ledsaget af høje niveauer af 2x og 3x harmoniske. Vores fabrik anbefaler, at der etableres en basissignatur for hver planetgearkasse, når den er ny eller lige efter et større eftersyn. Denne basislinje bør omfatte vibrationsspektre, temperaturprofiler og olieprøvedata. Enhver afvigelse fra denne baseline med mere end 10 procent bør udløse en detaljeret undersøgelse. Vi leverer en baseline-optagelsesservice for alle vores Planetary Gearbox-produkter ved hjælp af vores proprietære tilstandsovervågningssoftware.

Det er også vigtigt at forstå, at slid ikke skrider frem lineært. Når først pitting starter, accelererer stresskoncentrationen fjernelse af materiale, og gearkassen kan svigte på mindre end 100 timer. Denne ikke-lineære progression gør tidlig detektion helt afgørende. Regelmæssige overvågningsintervaller bør baseres på gearkassens driftscyklus; for en planetgearkasse, der kører kontinuerligt ved høj belastning, anbefaler vi daglige vibrations- og temperaturtjek med ugentlig olieprøvetagning. Til mindre kritiske applikationer kan ugentlig vibration og månedlig olieanalyse være tilstrækkelig. Vores fabrik kan skræddersy en overvågningsplan baseret på din specifikke applikation og historiske data.

Hvordan kan vibrationsanalyse afsløre tidlig gear- og lejeslid?

Vibrationsanalyse er det mest kraftfulde ikke-destruktive værktøj til at detektere tidligt slid i en planetgearkasse. Den unikke geometri af planetgeartog - med flere planeter, der griber ind samtidigt - producerer en kompleks vibrationssignatur, men erfarne analytikere kan udtrække rig diagnostisk information fra frekvensdomænet. Nøglen er at se ud over det overordnede vibrationsniveau og fokusere på specifikke frekvensbånd og sidebåndsstrukturer. Vores fabrik bruger vibrationsanalyse som den primære accepttest for hver planetgearkasse, vi fremstiller, og vi har bygget en stor database med fejlsignaturer. I dette afsnit nedbryder vi de specifikke vibrationsindikatorer for tidligt slid.

Kritiske vibrationsanalyseparametre og deres slidindikatorer:

• Gear mesh frequency (GMF) og dens harmoniske:GMF beregnes som antallet af tænder på solhjulet eller ringhjulet ganget med akslens omdrejningshastighed. I en sund planetgearkasse er GMF-amplituden stabil. Tidlig grubetændelse eller revnedannelse på en tandhjulstand vil få GMF-amplituden til at stige med 20 til 40 procent, og sidebånd vil vises omkring GMF med intervaller svarende til planetbærerens rotationshastighed. Sidebåndsafstand er en nøglediagnostik: Hvis sidebåndene er adskilt af bærefrekvensen, indikerer det en lokaliseret defekt (f.eks. en enkelt tand med huller). Hvis sidebåndene er adskilt af planetpasseringsfrekvensen (antal planeter gange bærerhastigheden), indikerer det en distribueret defekt (f.eks. slid på alle planeter).
• Lejekarakteristiske frekvenser (BCF):Hver lejekomponent (indre løbebane, ydre løbebane, rullende elementer, bur) har en unik frekvenssignatur. Tidlig lejeslid forårsager amplitudeforøgelser ved BPFO (ydre løbebane med kuglepasfrekvens) eller BPFI (inderløb med kuglepasfrekvens) og deres harmoniske. Det er vigtigt, at disse frekvenser ofte er lavere end GMF og kan maskeres. Vores fabrik anbefaler at bruge højfrekvent demodulation (indhylningsanalyse) til at udtrække disse signaler, da slidpåvirkningen producerer højfrekvente resonanser, der demoduleres for at afsløre lejedefektfrekvenserne.
• Subharmoniske og brøkovertoner:Hvis en tandhjulstand er alvorligt hullet eller revnet, kan gearkassen udvise subharmoniske ved 0,5x GMF eller 0,33x GMF. Disse opstår fra ikke-lineariteter i gearets maskestivhed. Efter vores erfaring er sub-harmoniske indikatorer en indikator på sent stadium, men de bekræfter, at øjeblikkelig handling er påkrævet.
• Analyse af tidsdomænebølgeform:Observation af den rå accelerationsbølgeform kan vise stødimpulser, der svarer til tandindgreb. Efterhånden som sliddet skrider frem, kan bølgeformen vise "trunkering", hvor toppene er klippet på grund af plastisk deformation eller snavs mellem tænderne. En simpel stigning i peak-to-peak amplitude ud over 1,5 gange baseline er en klar advarsel.

For praktisk implementering anbefaler vores fabrik at installere accelerometre på planetgearkassen i tre positioner: radial på indgangssiden, radial på udgangssiden og aksial på indgangsakselenden. Disse positioner fanger de dominerende vibrationstilstande. Vi foreslår at bruge en dataindsamler med et frekvensområde på 10 Hz til 10 kHz og en opløsning på mindst 1.600 linjer. Til kontinuerlig overvågning tilbyder vi et dedikeret tilstandsovervågningssystem, der automatisk sammenligner vibrationsspektret med basislinjen og genererer advarsler, når tærsklerne overskrides. Dette system har hjulpet vores kunder med at reducere uventede planetgearkassefejl med over 70 procent.

Fortolkning af vibrationsdata kræver erfaring, men der er universelle røde flag: en pludselig stigning i den samlede vibration med mere end 30 procent over en kort periode (f.eks. en uge), fremkomsten af ​​klare sidebånd omkring GMF og et skift i fasen af ​​1x-rotationssignalet. Vores fabrik leverer træningsvideoer og referencespektre til vores Planetary Gearbox-modeller, hvilket gør det muligt for vedligeholdelsesteams at blive dygtige til vibrationsdiagnose hurtigt. Husk, at målet ikke kun er at opdage slid, men at identificere årsagen – uanset om det er fejljustering, ubalance, nedbrydning af smøremiddel eller iboende produktionsfejl.

Hvad er de vigtigste driftsparametre at overvåge i vores planetariske gearkasseserie?

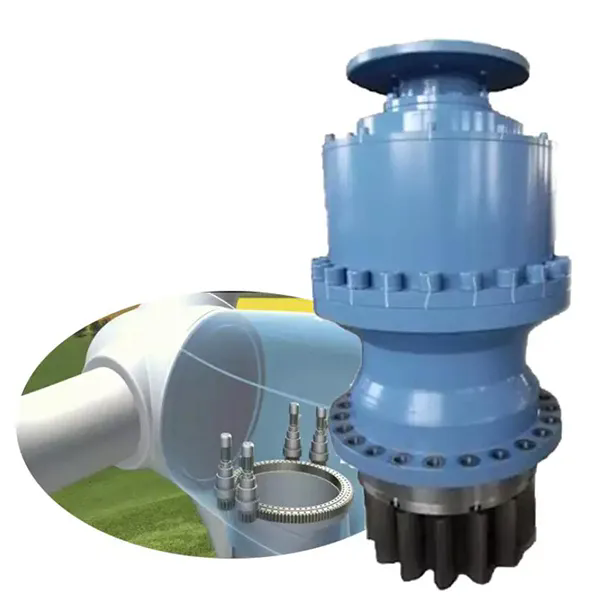

Raydafon fremstiller en række Planetary Gearbox-modeller til forskellige effektniveauer og gearforhold. Hver model har specifikke driftsgrænser og overvågningstærskler. Tabellen nedenfor præsenterer nøgleparametrene for vores tre mest populære serier: PGS-400 til mellemkrævende industrielle applikationer, PGS-800 til tunge minedrift og cement og PGS-1200 til vindmøller med højt drejningsmoment og marin fremdrift. Alle data er baseret på vores fabriks omfattende test og feltfeedback. Vi understreger, at disse parametre skal overvåges i sammenhæng - der forventes en lille afvigelse med belastningsudsving, men vedvarende tendenser er den egentlige alarm.

Ud over disse standardparametre anbefaler vores fabrik at overvåge planetbærerens hastighed og solhjulets rotationshastighed uafhængigt, da forskelle kan indikere tandslid eller lejeslip. Vi leverer hastighedssensorer og målhjul som ekstraudstyr. Temperaturen skal måles på indgangssiden, udgangssiden og oliesumpen; en forskel på mere end 10°C mellem indgangs- og udgangssiden tyder på ujævn belastning eller udsultning af smøring. Vores Planetary Gearbox-produkter leveres med indbyggede termoelementbrønde for nem sensorinstallation.

Vi leverer også en datalogningstjeneste, der registrerer alle driftsparametre og genererer ugentlige trendrapporter. Disse rapporter inkluderer statistiske proceskontroldiagrammer (SPC), der fremhæver enhver parameter, der overskrider kontrolgrænserne. Hvis f.eks. vibrationshastigheden på outputsiden viser en konsekvent opadgående tendens over 5 på hinanden følgende dage, vil vores system markere den til inspektion. Denne trendbaserede tilgang er langt mere pålidelig end tærskelbaserede alarmer alene, da den filtrerer normale udsving fra. Vores fabrik har implementeret dette system i vores egen produktionslinje, og det har hjulpet os med at identificere monteringsproblemer, før de bliver kvalitetsproblemer. Vi anbefaler kraftigt at anvende en lignende tilgang til din Planetary Gearbox-flåde.

Hvordan signalerer olieanalyse og affaldsovervågning begyndende fejl?

Olieanalyse er komplementet til vibrationsanalyse ved tidlig sliddetektion. Mens vibrationer giver dig planetgearkassens mekaniske signatur, fortæller olieanalyse dig den kemiske og fysiske tilstand af smøremidlet og affaldet, der er suspenderet i det. Slidmetaller som jern, kobber, tin og krom genereres som komponenters slid, og deres koncentration i olien er direkte proportional med slidhastigheden. Vores fabrik har korreleret specifikke metalforhold med forskellige fejltilstande: forhøjet jern med krom indikerer slid på tandhjul; kobber med tin tyder på slid på lejet; og silicium indikerer forurening fra tætningsforringelse eller eksternt snavsindtrængning.

Vigtige olieanalyseparametre og deres slidimplikationer:

• Partikelantal (ISO 4406-kode):En ren planetgearkasse bør opretholde ISO 4406-koden på 18/16/13 eller bedre. Hvis koden stiger til 20/18/15, indikerer det en betydelig stigning i slidaffald, og olien skal filtreres eller skiftes. En kode på 22/20/17 er en kritisk advarsel, der kræver øjeblikkelig nedlukning og inspektion. Vores fabrik anbefaler, at der tages olieprøver for hver 250. driftstime i de første 1.000 timer og derefter forlænges til 500 timer efter, at basislinjen er etableret.
• Spektrometrisk olieanalyse (SOAP):Måler koncentrationen af ​​grundstoffer i dele pr. million (ppm). Typiske alarmniveauer: jern > 100 ppm, kobber > 30 ppm, silicium > 25 ppm. Disse niveauer kan variere afhængigt af gearkassens design, men en pludselig fordobling af ethvert element over en 100-timers periode er et tydeligt tegn på unormalt slid.
• Olieviskositet og totalt syretal (TAN):Viskositeten bør ikke afvige mere end 10 procent fra den oprindelige kvalitet. En stigning i viskositeten indikerer oxidation eller forurening; et fald indikerer fortynding eller nedbrydning. TAN bør overvåges; en TAN-stigning på mere end 2,0 mg KOH/g sammenlignet med frisk olie tyder på oxidation, der kan fremme korrosion.
• Overvågning af jernaffald (kvantitativ):Vi anbefaler at bruge et magnetisk stik eller online sensor for jernaffald til at fange og kvantificere jernpartikler. En pludselig stigning i "jernholdigtætheden" (målt i mg/L) med mere end 200 procent over baseline er en tidlig indikator for gear- eller lejeslid. Vores Planetary Gearbox-produkter leveres med valgfri magnetiske drænpropper, og vi tilbyder en digital skærm med jernholdigt affald, der giver realtidsdata.

Et praktisk eksempel: I en cementmølle planetgearkasse, der opererede ved 800 kW, registrerede vores fabrik en gradvis stigning i jernindholdet fra 45 ppm til 85 ppm over tre måneder, mens vibrationerne forblev stabile. Olieanalysetendensen tydede på slibende slid. Ved inspektion fandt vi ud af, at oliefilteret var svigtet, hvilket gjorde det muligt for støv at trænge ind. Efter udskiftning af filteret og gennemskylning af systemet faldt jernindholdet tilbage til 50 ppm, og en katastrofal fejl blev afværget. Denne sag fremhæver vigtigheden af ​​olieanalyse, selv når vibrationer forekommer normale.

For optimal olieprøvetagning anbefaler vores fabrik at bruge dedikerede prøvetagningsporte placeret ved oliereturledningen, hvor olien er godt blandet og repræsentativ for sumpens tilstand. Vi leverer prøvetagningssæt, der inkluderer sprøjter, flasker og forudbetalte laboratorieposter til praktisk testning. Vores tekniske team kan også fortolke olieanalyserapporten og give praktiske anbefalinger. Med et robust olieanalyseprogram kan du registrere slitage måneder, før det bliver synligt i vibrationer eller temperatur, så du kan planlægge vedligeholdelse, når det passer dig, snarere end i nødtilstand.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvor ofte skal jeg udføre vibrationsanalyse på en planetgearkasse i kontinuerlig drift?

Svar: For en planetgearkasse, der kører 24/7 under fuld belastning, anbefaler vi at udføre en baseline vibrationsmåling ved installationen, efterfulgt af ugentlig dataindsamling for den første måned, derefter månedlige målinger, når basislinjen er stabil. Men hvis du observerer en unormal temperaturstigning eller støj, skal du straks foretage en vibrationsanalyse. Til kritiske applikationer (f.eks. vindmøllegearkasser) anbefaler vi kontinuerlig online vibrationsovervågning med alarmer i realtid. Vores fabrik tilbyder både bærbare og permanente overvågningsløsninger. Som en tommelfingerregel bør overvågningsintervallet ikke være længere end 1 procent af den forventede levetid for lejet L10, så for en gearkasse designet til 50.000 timers levetid er kvartalsanalyse acceptabel, men månedlig er mere sikker.

Spørgsmål 2: Hvad er den mest pålidelige indikator for tidlig pitting på planetens geartænder?

Svar: Den mest pålidelige indikator er amplitudemodulationen af ​​gear mesh-frekvensen (GMF) af planetbærerens rotationsfrekvens. I en sund planetgearkasse er GMF stærk, men stabil. Når pitting begynder på en eller flere planettænder, øges GMF-amplituden, og sidebånd vises med bærefrekvensintervaller. Derudover vil vibrationsbølgeformen vise en stødimpuls med samme interval som tanden med huller, der passerer sensoren. Ved at bruge højopløsningsspektralanalyse (1.600 linjer eller mere) og peakHold-behandling kan du detektere pitting, når sidebåndsamplituden overstiger 5 procent af GMF-amplituden. Vores fabrik har udviklet en proprietær algoritme, der automatisk markerer denne tilstand.

Spørgsmål 3: Kan jeg stole på temperaturovervågning alene for at opdage tidligt slid?

Svar: Temperaturovervågning er værdifuld, men ikke tilstrækkelig i sig selv. Mens en pludselig temperaturstigning (f.eks. 10°C over normalen) kan indikere smøresammenbrud eller overdreven friktion fra avanceret slitage, er det ofte et symptom på sent stadium. På det tidspunkt, hvor temperaturen overstiger normalområdet betydeligt, kan skaden allerede være irreversibel. Derfor anbefaler vi at bruge temperaturovervågning som en sekundær kontrol, kombineret med vibrations- og olieanalyse. Tidlig slitage genererer muligvis ikke nok varme til at hæve bulkolietemperaturen, men det vil ændre vibrations- og olieaffaldsprofilen. Så temperatur er en nyttig bekræftelse, men ikke den primære detektionsmetode.

Spørgsmål 4: Hvordan skelner jeg mellem slidaffald fra gearene og affald fra lejerne?

Svar: Partikelformen og grundstofsammensætningen hjælper med at skelne kilden. Slid på gear giver typisk flager eller spåner (fra gruber) med et højt jernindhold og takkede kanter. Slid på lejer producerer sfæriske eller cylindriske partikler (fra rullende elementtræthed) med en blanding af jern, krom og nogle gange kobber eller tin fra buret. Spektrometrisk olieanalyse (SOAP) giver grundstofsammensætningen, mens partikelmorfologianalyse (ved hjælp af et mikroskop eller automatiseret partikelformanalysator) giver formen. Vores fabriks diagnostiske service omfatter både SOAP og ferrografi for at lokalisere kilden til affald. Hvis forholdet mellem jern og kobber er højt (over 10:1), tyder det på slid på gear; hvis forholdet er lavt (under 5:1), kan det tyde på slid på lejerne.

Spørgsmål 5: Hvilke øjeblikkelige skridt skal jeg tage, hvis jeg opdager tidlige tegn på slid i min planetgearkasse?

Svar: For det første skal du ikke ignorere det. Registrer alle data (vibration, temperatur, olieprøve) og sammenlign med de sidste 3 aflæsninger for at bekræfte tendensen. Hvis du ser en konstant stigning, skal du reducere belastningen på gearkassen med 20 til 30 procent for at sænke slidhastigheden. Øg derefter overvågningsfrekvensen til daglig eller skiftbaseret. Bestil derefter en detaljeret olieanalyse og overvej visuel inspektion med et boreskop gennem inspektionsporten. Hvis sliddet er lokaliseret (f.eks. en enkelt tand), kan du muligvis køre gearkassen i en begrænset periode indtil en planlagt nedlukning. Hvis sliddet er fordelt (f.eks. flere tænder eller lejerester), skal du planlægge en gearkasseudskiftning eller større eftersyn på det tidligste passende tidspunkt. Kontakt Raydafon Technology Group Co., Limited for ekspertvejledning og tilgængelighed af reservedele.

Konklusion: Proaktiv overvågning redder din planetgearkasse

At identificere tidlige tegn på slid i en planetgearkasse er en kombination af teknologi og årvågenhed. Ved systematisk at anvende vibrationsanalyse, temperaturovervågning, olieanalyse og snavsdetektering kan du fange slidmekanismer som gruber, ridser og lejetræthed i deres spæde start, hvilket forhindrer pludselige nedbrud og forlænger gearkassens levetid. Vores fabrik hos Raydafon Technology Group Co., Limited har designet vores Planetary Gearbox-produkter, så de kan overvåges, med indbyggede sensorporte og olieprøveudtagningspunkter, og vi tilbyder omfattende træning i fortolkning af dataene. Investeringen i et program til overvågning af god tilstand er lille sammenlignet med omkostningerne ved et katastrofalt svigt, som kan omfatte produktionstab, beskadigelse af udstyr og sikkerhedsrisici.

Klar til at beskytte din Planetary Gearbox-investering?Kontakt Raydafon Technology Group Co., Limited i dagfor en komplet tilstandsovervågningskonsultation. Vi tilbyder skræddersyede overvågningspakker, der inkluderer sensorer, dataloggere, analysesoftware og eksperttolkning. Vi tilbyder også træning på stedet til dit vedligeholdelsesteam og nødreservedele til alle planetariske gearkassemodeller.Anmod om din gratis tilstandsvurdering nu, og sørg for, at din planetgearkasse fungerer pålideligt i de kommende år. Stol på Raydafon Technology Group Co., Limited til alle dine behov for gearkasseovervågning.
