Hvordan fungerer en styrehydraulikcylinder på ujævnt terræn?

En hjullæsser slår sig igennem en mudret byggeplads. En traktor på tværs af en stenet bjergskråning. En militærlastbil navigerer på en sporet grusvej. I hvert af disse scenarier er styrehydraulikcylinderen den komponent, der omsætter operatørens input til præcise, kontrollerede bevægelser af hjulene. I ujævnt terræn er denne opgave langt mere krævende end på en asfalteret vej. Cylinderen skal overvinde forhindringer, absorbere stødbelastninger og bevare kontrollen, når jorden under dækkene er ujævn, blød eller ustabil. Et styresystem, der fungerer perfekt på asfalt, kan svigte helt, når terrænet bliver ujævnt. Styrehydraulikcylinderen er nøglen til at bevare kontrollen under disse udfordrende forhold.

Spørgsmålet om, hvordan en styrehydraulikcylinder fungerer på ujævnt terræn, er et spørgsmål om kraft, feedback og holdbarhed. Cylinderen skal generere nok kraft til at dreje hjulene mod jordens modstand. Det skal give operatøren den nødvendige feedback for at kunne mærke terrænet. Den skal modstå de stødbelastninger og vibrationer, der er forbundet med terrænkørsel. Og det skal gøre alt dette pålideligt, dag efter dag, i miljøer, der er snavsede, våde og slibende. Denne artikel vil undersøge udformningen og driften af ​​styrehydraulikcylinderen i hårdt terræn. Vi vil dække kraftdynamikken, tætningssystemerne, materialerne og konstruktionen og de specifikke funktioner, der muliggør pålidelig ydeevne. Vi vil også give detaljerede specifikationer for voresStyrehydraulikcylinderprodukter fra vores fabrik hos Raydafon Technology Group Co., Limited.

Indholdsfortegnelse

• 1. Hvad er en styrehydraulikcylinder, og hvordan fungerer den?
• 2. Hvordan påvirker ujævnt terræn kravene til styrekraften?
• 3. Hvilke tætningssystemer beskytter mod forurening?
• 4. Hvordan absorberer cylinderdesign stødbelastninger?
• 5. Hvilke materialer og finish sikrer holdbarhed?
• 6. Hvad er de vigtigste specifikationer for en styrehydraulikcylinder?
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

1. Hvad er en styrehydraulikcylinder, og hvordan fungerer den?

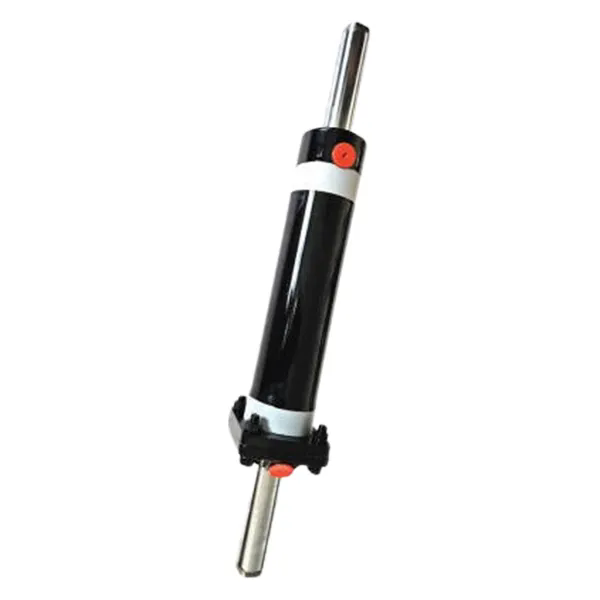

En styrehydraulikcylinder er en hydraulisk aktuator, der konverterer hydraulisk tryk til lineær kraft for at styre hjulene på et køretøj eller en maskine. Det er en dobbeltvirkende cylinder, hvilket betyder, at den kan generere kraft i begge retninger - forlænges for at styre i den ene retning og trækkes tilbage for at styre i den anden. Cylinderen er forbundet med styreleddet, som overfører kraften til hjulene. Når operatøren drejer på rattet, leverer en hydraulisk pumpe væske under tryk til den ene side af stemplet, hvilket får stangen til at forlænge eller trække sig tilbage. Bevægelsen af ​​stangen skubber eller trækker styreleddet og drejer hjulene. Cylinderen styres af en styreventil, som styrer strømmen af ​​hydraulikvæske baseret på operatørens input.

I ujævnt terræn er betjeningen af ​​den hydrauliske styrecylinder mere kompleks end på fladt terræn. Hjulene bliver konstant afbøjet af forhindringer, og styreleddet udsættes for kræfter fra flere retninger. Cylinderen skal kunne bevare kontrollen på trods af disse forstyrrelser. Dette kræver et robust design, præcis fremstilling og tætning af høj kvalitet. Tabellen nedenfor opsummerer nøglefunktionerne for en styrehydraulikcylinder og de designfunktioner, der muliggør dem.

PåRaydafon Technology Group Co., Limited, vores fabrik fremstiller styrehydraulikcylindre, der er specielt designet til ujævnt terræn. Vi bruger højstyrkematerialer, præcisionsbearbejdning og avancerede tætningssystemer for at sikre pålidelig ydeevne under de mest krævende forhold. Vores ingeniørteam arbejder tæt sammen med kunderne for at forstå deres specifikke krav og levere det optimale cylinderdesign.

2. Hvordan påvirker ujævnt terræn kravene til styrekraften?

Ujævnt terræn øger dramatisk den kraft, der kræves for at styre et køretøj. På en jævn vej bestemmes styrekraften primært af friktionen mellem dækkene og vejbanen, og justeringen af ​​forhjulene. På ujævnt terræn kommer yderligere kræfter i spil. Hjulene kan sidde fast mod sten, indlejret i mudder eller skubbet sidelæns af hjulspor. Styrehydraulikcylinderen skal overvinde disse kræfter for at dreje hjulene. Den nødvendige kraft kan være flere gange højere end på en asfalteret vej. Det betyder, at cylinderen skal dimensioneres med et større stempelareal eller et højere driftstryk for at generere den nødvendige kraft. Tabellen nedenfor illustrerer forskellen i krav til styrekraft mellem glat og ujævnt terræn for en typisk hjullæsser.

På vores fabrik designer vi vores styrehydraulikcylindre, så de opfylder kraftkravene til de mest krævende terrængående applikationer. Vi tilbyder en række stempeldiametre og trykklassificeringer, der passer til forskellige køretøjsstørrelser og terrænforhold. Vores ingeniørteam kan beregne den nødvendige styrekraft til din specifikke anvendelse og anbefale de passende cylinderspecifikationer.

3. Hvilke tætningssystemer beskytter mod forurening?

Forurening er fjenden af ​​ethvert hydraulisk system, og det er især problematisk for en styrehydraulikcylinder, der arbejder på ujævnt terræn. Snavs, støv, mudder og vand er konstant til stede og kan trænge ind i cylinderen gennem stangtætningen, hvis den ikke er ordentligt beskyttet. Når de først er inde, kan disse forurenende stoffer beskadige tætningerne, ridse stangen og cylinderens overflader og få cylinderen til at lække eller sætte sig fast. For at forhindre dette skal en styrehydraulikcylinder til terrænbrug være udstyret med et robust tætningssystem, der inkluderer en viskertætning, en stangtætning og en stempeltætning. Viskerforseglingen, også kendt som en skraber, er den første forsvarslinje. Den fjerner snavs og snavs fra stangen, når den trækkes tilbage, og forhindrer den i at komme ind i cylinderen. Stangtætningen er den primære tryktætning. Det forhindrer hydraulikvæske i at lække ud langs stangen. Stempeltætningen forhindrer væske i at lække over stemplet. Tabellen nedenfor opsummerer tætningssystemets komponenter og deres funktioner.

Hos Raydafon bruger vi kun tætninger af høj kvalitet fra anerkendte producenter. Vores fabrik har stor erfaring med at vælge de rigtige tætningsmaterialer til off-road applikationer under hensyntagen til faktorer som typen af ​​forurening, driftstemperaturen og trykket. Vi tilbyder også stangbelægninger, såsom hård krom eller keramik, der forbedrer ydeevnen af ​​viskerpakningen og forlænger cylinderens levetid.

4. Hvordan absorberer cylinderdesign stødbelastninger?

På ujævnt terræn udsættes en styrehydraulikcylinder for stødbelastninger, der kan være mange gange højere end den normale betjeningskraft. Disse stødbelastninger opstår, når hjulene rammer en forhindring, såsom en sten eller en kantsten, og kraften overføres tilbage gennem styreleddet til cylinderen. Hvis cylinderen ikke er designet til at absorbere disse stød, kan tætningerne blive beskadiget, stangen kan bøje, og cylinderen kan svigte. For at forhindre dette skal en styrehydraulikcylinder til terrænbrug have funktioner, der absorberer og afleder stødenergi. Den mest almindelige funktion er støddæmpning i slutningen af ​​slaget. Dette er et design, der fanger en lille mængde hydraulisk væske i slutningen af ​​stempelslaget, hvilket skaber en hydraulisk pude, der bremser stemplet og absorberer stødet. En anden funktion er brugen af ​​en aflastningsventil i det hydrauliske kredsløb, som åbner for at frigive tryk, når der opstår en stødbelastning, hvilket beskytter cylinderen mod overtryk. Tabellen nedenfor opsummerer stødabsorberingsfunktionerne og deres funktioner.

På vores fabrik designer vi vores styrehydrauliske cylindre med ende-af-slag-dæmpning som standardfunktion. Vi tilbyder også valgfri aflastningsventiler og forstærkede monteringer til de mest krævende applikationer. Vores ingeniørteam kan analysere stødbelastningerne i din specifikke applikation og anbefale de passende designfunktioner for at sikre pålidelig ydeevne.

5. Hvilke materialer og finish sikrer holdbarhed?

Holdbarheden af ​​en styrehydraulikcylinder på ujævnt terræn afhænger af de materialer og finish, der bruges i dens konstruktion. Cylinderløbet skal være lavet af højstyrkestål, der kan modstå driftstrykket og stødbelastningerne. Stempelstangen skal være lavet af et materiale, der modstår bøjning og slid. Stangoverfladen skal være hærdet og belagt for at modstå slid og korrosion. Tætningerne skal være fremstillet af materialer, der modstår forurening og ekstreme temperaturer. Tabellen nedenfor opsummerer de materialer og finish, der bruges i vores styrehydraulikcylindre.

Hos Raydafon bruger vi kun materialer af høj kvalitet i vores styrehydraulikcylindre. Vores fabrik har udstyret og ekspertisen til at bearbejde, svejse og samle cylindre til de højeste standarder. Vi tilbyder også en række overfladebehandlinger, herunder hårdforkromning, keramisk belægning og epoxymaling, for at sikre, at vores cylindre kan modstå de hårdeste miljøer.

6. Hvad er de vigtigste specifikationer for en styrehydraulikcylinder?

Nøglespecifikationerne for en styrehydraulikcylinder inkluderer boringsdiameteren, stangdiameteren, slaglængden, driftstrykket, monteringstypen og portstørrelsen. Tabellen nedenfor giver en oversigt over de typiske specifikationer for vores styrehydraulikcylindre.

På vores fabrik fremstiller vi styrehydraulikcylindre for at opfylde disse specifikationer og mere. Vi kan tilpasse cylinderen, så den passer til specifikke køretøjskrav, herunder specielle monteringskonfigurationer, specielle portstørrelser og specielle tætningsmaterialer. Vores ingeniørteam kan hjælpe med udvælgelsesprocessen og give detaljerede tekniske data til dit projekt.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvordan ved jeg, om min styrehydraulikcylinder svigter?

Svar: Tegnene på en svigtende styrehydraulikcylinder omfatter for stort slør i styretøjet, besvær med at dreje hjulene, hydraulikvæske lækker omkring stangen eller endekapperne og usædvanlige lyde under styring. Hvis du bemærker nogen af ​​disse symptomer, skal cylinderen inspiceres af en kvalificeret tekniker. Tidlig opdagelse kan forhindre mere omfattende skader og dyre reparationer.

Spørgsmål 2: Kan en styrehydraulikcylinder repareres, eller skal den udskiftes?

Svar: I mange tilfælde kan en styrehydraulikcylinder repareres. Den mest almindelige reparation er udskiftning af tætningerne. Hvis stangen er bøjet, eller tønden er beskadiget, kan reparationen være mere omfattende. Hos Raydafon Technology Group Co., Limited tilbyder vi en komplet reparations- og istandsættelsesservice for vores cylindre. Vi kan gendanne en cylinder til næsten ny stand til en brøkdel af prisen på en ny cylinder.

Spørgsmål 3: Hvad er forskellen mellem en enkeltvirkende og en dobbeltvirkende styrehydraulikcylinder?

Svar: En enkeltvirkende cylinder bruger hydraulisk tryk til at styre i én retning og er afhængig af en returfjeder eller kraften fra styreleddet for at vende tilbage til midterpositionen. En dobbeltvirkende cylinder bruger hydraulisk tryk til at styre i begge retninger. Dobbeltvirkende cylindre er mere almindelige i tungt udstyr, fordi de giver positiv kontrol i begge retninger og er mere lydhøre.

Spørgsmål 4: Hvor ofte skal en styrehydraulikcylinder efterses?

Svar: Inspektionshyppigheden afhænger af applikationen og driftsbetingelserne. For tungt udstyr, der opererer på ujævnt terræn, anbefaler vi en visuel inspektion dagligt, en detaljeret inspektion hver måned og et komplet eftersyn hvert 2.-3. år eller efter et specificeret antal driftstimer. Inspektionen bør omfatte kontrol for utætheder, verifikation af stangoverfladetilstanden, kontrol af hydraulikvæsken for kontaminering og test af styreresponsen.

Spørgsmål 5: Kan jeg bruge en standard hydraulisk cylinder til at styre på ujævnt terræn?

Svar: Nej, en standard hydraulisk cylinder er ikke egnet til at styre på ujævnt terræn. Styrecylindre til terrængående applikationer kræver specielle funktioner såsom støddæmpning, kraftige stænger og robuste tætningssystemer for at modstå stødbelastninger og forurening. Brug af en standardcylinder vil resultere i for tidlig fejl og potentielle sikkerhedsrisici. Brug altid en cylinder, der er specielt designet til styreapplikationer.

8. Konklusion

Styrehydraulikcylinderen er en kritisk komponent til ethvert køretøj eller maskine, der kører på ujævnt terræn. Den skal generere høj kraft, modstå forurening, absorbere stødbelastninger og give pålidelig ydeevne under de mest krævende forhold. Hos Raydafon Technology Group Co., Limited har vores fabrik ekspertisen og udstyret til at fremstille styrehydraulikcylindre, der opfylder disse krav. Vi bruger højstyrkematerialer, præcisionsbearbejdning og avancerede tætningssystemer for at sikre, at vores cylindre leverer pålidelig ydeevne og lang levetid. Uanset om du designer et nyt terrængående køretøj eller vedligeholder en eksisterende flåde, kan vi levere den cylinder, du har brug for.

Vores ingeniørteam står til rådighed for at hjælpe med udvælgelsesprocessen og for at give detaljerede tekniske data til dit projekt. Vi kan beregne den nødvendige styrekraft, anbefale de passende cylinderspecifikationer og give vejledning om installation og vedligeholdelse. Vores forpligtelse til kvalitet og kundetilfredshed har gjort os til en betroet partner for producenter af terrængående udstyr rundt om i verden.

Kontakt Raydafon Technology Group Co., Limited i dagfor at diskutere dine krav til styrehydraulikcylinder og opdage, hvordan vores cylindre kan forbedre ydeevnen og pålideligheden af ​​dit terrængående udstyr.
