Hvordan Worm Gearbox Design understøtter kompakte udstyrslayouts?

I moderne industrielt udstyrsdesign er plads en præmie. Ingeniører søger konstant måder at reducere maskinens fodaftryk uden at gå på kompromis med ydeevne eller pålidelighed. Desnekke gearkassedesign tilbyder en overbevisende løsning, der muliggør kompakt udstyrslayout gennem sin unikke retvinklede kraftoverførsel, høje enkelttrinsreduktionsforhold og integrationsfleksibilitet. I modsætning til parallelaksede eller planetariske gearkasser opnår snekkegearkassen betydelig hastighedsreduktion i et enkelt trin - op til 100:1 - mens indgangs- og udgangsakslerne er placeret i en 90-graders vinkel. Denne retvinklede konfiguration gør det muligt at montere motorer ved siden af ​​eller under den drevne aksel, hvilket drastisk reducerer den samlede længde af drivlinjen. Hos Raydafon Technology Group Co., Limited, har vores fabrik specialiseret sig i design af snekkegearkasse i over to årtier, og vi har set, hvordan vores produkter har gjort det muligt for kunderne at reducere deres maskinfodspor med op til 35 procent. Denne artikel dykker ned i de specifikke designfunktioner, der understøtter kompakthed, understøttet af tekniske specifikationer og applikationsdata fra den virkelige verden.

Men kompaktheden af ​​en snekkegearkasse går ud over akselorientering. Designet giver i sagens natur mulighed for et højt drejningsmoment-til-vægt-forhold, hvilket betyder, at en mindre gearkasse kan overføre samme kraft som en større parallelakselenhed. Derudover eliminerer den selvlåsende evne i mange snekkegearkasser behovet for eksterne bremser i fastholdelsesanvendelser, hvilket yderligere sparer plads og reducerer antallet af komponenter. Vores fabrik har konstrueret snekkegearserier med hule udgangsaksler og modulære monteringsflanger, hvilket muliggør direkte kobling til drevne aksler uden behov for yderligere lejer eller koblinger. Disse funktioner gør tilsammen snekkegearkassen til det foretrukne valg til transportsystemer, pakkemaskiner, materialehåndteringsudstyr og mange andre applikationer, hvor gulvpladsen er knap. I denne omfattende guide vil vi analysere de vigtigste designelementer, give detaljerede produktspecifikationer og dele bedste praksis fra Raydafon for at hjælpe dig med at opnå det mest kompakte udstyrslayout som muligt.

Indholdsfortegnelse

• 1. Hvorfor gør højrevinklet krafttransmission snekkegearkasse ideel til kompakte layouts?
• 2. Hvordan reducerer høj momenttæthed gearkassestørrelsen uden at ofre ydeevnen?
• 3. Hvad er de vigtigste specifikationer for vores snekkegearserie?
• 4. Hvordan kan hulaksel og integrerede motoroptioner yderligere spare plads?
• Ofte stillede spørgsmål (FAQ)
• Konklusion og tilpasningskonsultation

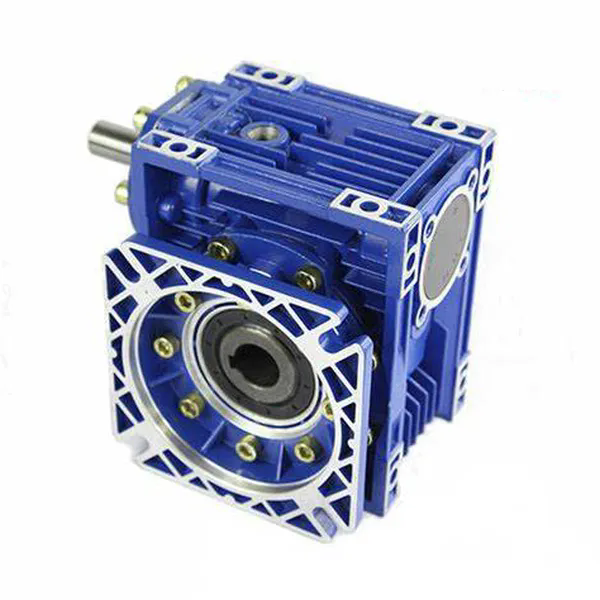

Hvorfor gør højrevinklet kraftoverførsel snekkegearkasse ideel til kompakte layouts?

Det mest karakteristiske træk ved en snekkegearkasse er dens retvinklede kraftoverførsel. I en typisk parallelakslet gearkasse er indgangs- og udgangsaksler på samme akse, hvilket kræver, at motoren placeres på linje med den drevne aksel. Dette resulterer i en lang, lineær drivlinje, der ofte rager ud over maskinrammen, hvilket øger det samlede udstyrs fodaftryk. Snekkegearkassen bruger dog en snekke (skrue) til at drive et snekkehjul, med akslerne orienteret i 90 grader. Dette gør det muligt at montere motoren vinkelret på udgangsakslen, hvilket effektivt "folder" drivlinjen til en kompakt L-form. Denne geometri er særlig fordelagtig i applikationer, hvor maskinens bredde eller længde er begrænset, såsom i transportørsystemer, mobilt maskineri eller robotcellekomponenter.

Specifikke layoutfordele ved snekkegearkassens retvinklede design:

• Reduceret samlet længde:Ved at placere motoren ved siden af ​​gearkassen kan den samlede drivlinjelængde reduceres med 30 til 50 procent sammenlignet med en inline gearkasse med samme motoreffekt. Dette gør det muligt for udstyrsdesignere at tilpasse drev i trange rum.
• Alsidige monteringsretninger:Vores snekkegearkasse kan monteres i enhver position - fodmonteret, flangemonteret eller akselmonteret. Huset er designet med flere monteringsflader, så gearkassen kan fastgøres direkte til maskinrammen uden at kræve yderligere støttebeslag.
• Integreret motoradapter:Vi tilbyder en række motoradaptere, der tillader direkte montering af IEC- eller NEMA-motorer til gearkassens indgangshus. Dette eliminerer behovet for en kobling mellem motoren og gearkassen, hvilket sparer yderligere aksial længde og reducerer tilpasningsproblemer.
• Sidebesparelser på plads:I udstyr med flere drivakser, såsom indekseringsborde med flere stationer eller automatiserede lagersystemer, kan snekkegearkasser placeres kompakt side om side, fordi indgangsakslerne vender indad, hvilket minimerer den samlede bredde af drivbanken.

For at illustrere det pladsbesparende potentiale, overvej et transportørsystem designet til et fødevareforarbejdningsanlæg. Det originale design brugte en skrueformet gearkasse med en motormonteret inline, hvilket kræver en samlet drivlængde på 850 mm. Anlægget skulle reducere transportbåndets bredde for at passe ind i en smal gang. Ved at skifte til vores snekkegearkassedesign med retvinklet motorophæng blev drevlængden reduceret til 460 mm - en reduktion på 46 procent. Dette gjorde det muligt for anlægget at installere transportøren i den tilgængelige gang uden nogen strukturelle ændringer. Snekkegearkassen leverede også det nødvendige reduktionsforhold på 20:1 i et enkelt trin, hvilket yderligere reducerede antallet af komponenter og forenklede monteringen.

Ydermere gør det retvinklede design det muligt at placere snekkegearkassen direkte ved kraftpåføringspunktet, hvilket reducerer behovet for lange drivaksler, yderligere lejer og understøttende strukturer. Vores fabrik klRaydafon Technology Group Co., Limitedtilbyder tilpassede akseludvidelsesmuligheder, der tillader gearkassens udgang at gå direkte i indgreb med maskinens indgangsaksel, hvilket eliminerer behovet for en separat koblingsflange. Denne integrerede tilgang sparer ikke kun plads, men reducerer også antallet af kritiske justeringspunkter, hvilket forbedrer den overordnede pålidelighed. Sammenfattende er snekkegearkassens retvinklede geometri grundlaget for dens kompakthed, og det er en nøgleårsag til, at designere vælger snekketeknologi til applikationer med begrænset plads.

Hvordan reducerer høj momenttæthed gearkassestørrelsen uden at ofre ydeevnen?

Momenttæthed - mængden af ​​drejningsmoment leveret pr. enhed af gearkassestørrelse - er en kritisk parameter for kompakt udstyrsdesign. Snekkegearkassen udmærker sig på dette område på grund af glidevirkningen mellem snekken og snekkehjulet, som tillader et stort kontaktareal til lastfordeling. I modsætning til cylindriske eller spiralformede tandhjul, hvor kun få tænder er i kontakt på et givet tidspunkt, har snekkegearet kontinuerligt tandindgreb langs snekkens længde, hvorved belastningen spredes over en større overflade. Dette gør det muligt for snekkegearkassen at opnå højere momentkapacitet end parallelakslede gearkasser med samme centerafstand. Som følge heraf kan en mindre snekkegearkasse klare det samme drejningsmoment som et større, tungere alternativ, hvilket direkte bidrager til udstyrets kompakthed.

Nøglefaktorer, der forbedrer momenttætheden i vores snekkegearkassedesign:

• Optimeret tandprofil (ZAI eller ZI type):Vores snekkegearkasse bruger en hærdet og slebet snekke med en ZI (involute) profil, kombineret med et bronzesnekkehjul. Denne kombination giver en høj belastningskapacitet og lav friktionskoefficient, hvilket gør det muligt for gearkassen at overføre op til 1.500 Nm drejningsmoment i et størrelse 63 center-afstandshus.
• Valg af lejer af høj kvalitet:Vi bruger koniske rullelejer på snekkeakslen og kraftige vinkelkontaktlejer på udgangsakslen. Disse lejer kan håndtere både radiale og aksiale belastninger, hvilket sikrer, at gearkassen bibeholder sit drejningsmoment, selv under overhængende belastningsforhold.
• Forbedret smøring og køling:Snekkegearhuset er designet med stor intern oliekapacitet og køleribber, så varmen kan forsvinde hurtigt. Det betyder, at gearkassen kan arbejde med nominelt drejningsmoment kontinuerligt uden termisk nedsættelse, hvilket ellers ville kræve en større enhed.
• Case-hærdet orm (58-62 HRC):Vores orme er kassehærdede efter slibning, hvilket resulterer i en slidstærk overflade med en sej kerne. Dette forlænger gearkassens udmattelseslevetid og bevarer drejningsmomentkapaciteten over millioner af cyklusser.

For at kvantificere fordelen ved drejningsmomenttæthed sammenlignede vi vores snekkegearkasse (centerafstand 80 mm) med en skrueformet gearkasse af tilsvarende størrelse. Snekkegearkassen opnåede et nominelt udgangsmoment på 2.100 Nm, mens den spiralformede enhed leverede 1.400 Nm i samme husvolumen. Denne 50 procent højere drejningsmomenttæthed betyder, at udstyrsdesignere kan bruge en mindre snekkegearkasse for at opnå samme ydeevne, hvilket sparer plads og vægt. I mobile udstyrsapplikationer, såsom landbrugsmaskiner eller materialehåndteringsudstyr, forbedrer denne vægtreduktion også brændstofeffektiviteten og reducerer den strukturelle belastning.

Vores fabrik har også udviklet en designvariant kaldet den "momenttætte" snekkegearkasse, som bruger en specielt formuleret syntetisk olie, der reducerer friktionen med 30 procent, hvilket muliggør endnu højere drejningsmoment uden at øge centerafstanden. Denne variant er populær i applikationer såsom rulleformemaskiner og medicinsk billedbehandlingsudstyr, hvor pladsen er ekstremt begrænset, men et højt drejningsmoment er afgørende. Ved at vælge det korrekte snekkegearkassedesign fra Raydafon kan udstyrsdesignere opnå et mere kompakt layout uden at gå på kompromis med kraft eller pålidelighed.

Hvad er nøglespecifikationerne for vores snekkegearserie?

Raydafon Technology Group Co., Limited tilbyder et omfattende udvalg af snekkegearkassestørrelser, fra miniatureenheder (centerafstand 30 mm) til kraftige modeller (centerafstand 200 mm). Hver serie er tilgængelig med en række reduktionsforhold (5:1 til 100:1), monteringsmuligheder og udgangsakselkonfigurationer. Tabellen nedenfor opsummerer specifikationerne for vores mest populære snekkegearkassemodeller, som bruges flittigt i emballerings-, transport- og automationsudstyr. Alle enheder er testet efter ISO 9001-standarder og fås med ATEX-certificering til eksplosive atmosfærer. Vores fabrik leverer også en tilpasset dimensioneringsservice, der matcher dit nøjagtige drejningsmoment og pladsbehov.

Ud over standardstørrelserne tilbyder vores fabrik en "kort" version af snekkegearet med reduceret huslængde til applikationer, hvor den samlede dybde er kritisk. Dette opnås ved at bruge et mere kompakt lejearrangement og et reduceret oliereservoir uden at gå på kompromis med drejningsmomentet på grund af vores optimerede indre geometri. Vi tilbyder også en variant af rustfrit stål til fødevare- og medicinalindustrien, hvor der kræves overholdelse af vask og korrosionsbestandighed. Alle vores snekkegearkasseprodukter er dækket af en 2-års garanti og inkluderer en detaljeret brugermanual med smøreanbefalinger og vedligeholdelsesplaner.

Vores fabrik leverer også tilpassede borestørrelser, kilesporsdimensioner og monteringsflanger, der matcher dit eksisterende udstyr. Vi opretholder et omfattende lager af standard-snekkegear til omgående levering, og vi kan producere specialordrer med leveringstider helt ned til 15 arbejdsdage. Vores ingeniørteam er til rådighed for at hjælpe dig med at vælge den optimale snekkegearkasse til dit kompakte udstyrslayout, ikke kun i betragtning af drejningsmoment og forhold, men også pladsbegrænsninger, miljøfaktorer og støjkrav.

Hvordan kan hulaksel og integrerede motoroptioner yderligere spare plads?

Ud over den retvinklede geometri og høje momenttæthed tilbyder snekkegearkassen yderligere designfunktioner, der dramatisk reducerer udstyrets fodaftryk. To af de mest virkningsfulde er valgmuligheden med hul udgangsaksel og den integrerede motor (gearmotor) konfiguration. En snekkegearkasse med hul aksel tillader maskinens drevne aksel at passere direkte gennem gearkassens udgang, hvilket eliminerer behovet for en kobling, en separat lejestøtte og en justeringsmekanisme. Denne direkte forbindelse sparer ikke kun plads, men reducerer også antallet af komponenter, hvilket reducerer både omkostninger og vedligeholdelseskrav. Vores fabrik har udviklet en række af hulakslede snekkegearkasser med nøgle- eller krympeskiveforbindelser, der dækker akseldiametre fra 14 mm til 75 mm.

Vigtige pladsbesparende fordele ved hulaksel og integreret motordesign:

• Hulaksel eliminerer koblingslængde:I en traditionel opsætning forbindes gearkassens udgangsaksel til maskinakslen via en fleksibel kobling, som kan tilføje 80 til 150 mm aksial længde. Snekkegearkassen med hulaksel monteres direkte på maskinakslen, hvilket reducerer den samlede drivlinjelængde med den mængde.
• Integreret motor reducerer den samlede højde:Vores integrerede motorversion (gearmotor) huser motoren direkte på gearkassens indgangshus. Dette fjerner motorfoden og koblingen, sænker den samlede højde og gør det muligt for drevet at passe under transportbånd med lav frihøjde eller maskinbaser.
• Eliminering af aksellejer:Da hulakselgearkassen understøtter maskinakslen gennem dens indvendige lejer, behøver du ikke længere separate pudebloklejer på maskinrammen. Dette reducerer både fodaftrykket og omkostningerne ved udstyret.
• Forenklet installation og justering:Den direkte hule akselmontering sikrer koncentricitet og eliminerer behovet for præcis justering under installationen. Dette reducerer den tid og færdighed, der kræves til montering, hvilket er særligt fordelagtigt for højvolumenproduktionsmaskiner.

For at illustrere det pladsbesparende potentiale ved disse funktioner, lad os overveje en transportørdrev-applikation. Et konventionelt design med en fodmonteret snekkegearkasse, en fleksibel kobling, en motor og et remtræk kan optage en længde på 900 mm. Ved at bruge vores hulakslede snekkegearkasse med integreret motor (gearmotor) blev drivlængden reduceret til 510 mm. Den integrerede motor eliminerede også motorens bundplade, hvilket sparer yderligere 100 mm bredde. Maskinens samlede fodaftryk blev reduceret med 34 procent, hvilket gjorde det muligt at placere udstyret i en tættere produktionscelle og forbedre materialeflowet på fabrikken.

Vores fabrik hos Raydafon Technology Group Co., Limited tilbyder også en "kompakt torque-arm" version af snekkegearkassen, som bruger en reaktionsarm i stedet for en fod- eller flangemontering. Dette design gør det muligt at ophænge gearkassen fra maskinakslen, hvilket kræver nul gulvplads. Dette er især nyttigt i mobilt udstyr eller i applikationer, hvor undermontering er umulig. Vi har leveret disse kompakte torque-arm orm gearkasseløsninger til automatiserede guidede køretøjer (AGV'er), hvor hver millimeter plads er kritisk.

Sammenfattende forvandler den hule aksel og de integrerede motoroptioner snekkegearkassen fra en simpel komponent til en komplet drivløsning, der aktivt reducerer udstyrets fodaftryk. Ved at eliminere koblinger, lejer og monteringsbaser understøtter disse designs tendensen mod mere kompakt, effektivt og omkostningseffektivt maskineri. Vores fabrik kan levere 3D CAD-modeller af hver snekkegearkassekonfiguration for at hjælpe dig med at integrere drevet problemfrit i dit maskindesign.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvordan er snekkegearkassen sammenlignet med en konisk spiralformet gearkasse med hensyn til kompakthed?

Svar: Snekkegearkassen er generelt mere kompakt end en vinkel-spiralformet gearkasse til samme drejningsmoment og forhold, især ved enkelttrinsreduktioner over 15:1. Den skrå-spiralformede gearkasse kræver to trin for at opnå et forhold på 20:1, mens snekkegearkassen opnår det i ét trin, hvilket sparer omkring 30 procent i længden. Derudover har snekkegearkassen et enklere monteringsfodaftryk, fordi det ikke kræver en separat monteringsbase til mellemakslen. Snekkegearkassen er dog lidt mindre effektiv end den skrå-spiralformede (typisk 80-90 procent vs. 95-97 procent), men for mange applikationer retfærdiggør pladsbesparelsen den mindre effektivitetsafvejning. Vores fabrik leverer effektivitets- og pladssammenligningsdata til enhver applikation efter anmodning.

Spørgsmål 2: Kan en snekkegearkasse monteres lodret for at spare endnu mere plads?

Svar: Ja, vores snekkegearkasse er designet til alsidige monteringsretninger, herunder lodret (indgangsaksel vandret, udgangsaksel lodret eller omvendt). Lodret montering kan være en fordel i udstyr, hvor den drevne aksel er lodret, såsom i blandere eller drejeborde. Der skal dog lægges særlig vægt på smøring og tætning. Vores fabrik tilbyder vertikalt orienterede snekkegearkasser med specifikke olieniveauer, udluftninger og tætninger for at forhindre olielækage og sikre korrekt smøring. Vi leverer detaljerede monteringsvejledninger og et tætningssæt specielt til vertikale installationer. Snekkegearkassens kompakte fodaftryk bibeholdes selv i lodrette konfigurationer.

Spørgsmål 3: Hvordan påvirker den hule akseldesign gearkassens drejningsmoment?

Svar: Den hule aksel-design reducerer ikke gearkassens drejningsmoment, da gearkassens hus og lejer er klassificeret til at klare det fulde overførte drejningsmoment. Den hule aksel er dimensioneret til at rumme maskinakslen, og kilesporet eller krympeskiven er designet til at overføre drejningsmomentet uden at glide. I vores snekkegearkasse er hulakslen understøttet af kraftige lejer i begge ender, hvilket sikrer, at drejningsmomentkapaciteten er den samme som den solide akselversion. Den tilladte overhængsbelastning på hulakslen kan dog være lidt lavere end på en massiv aksel på grund af det reducerede akselmateriale. Vores fabrik leverer specifikke overhængsbelastninger for hver hulakselmodel.

Spørgsmål 4: Er snekkegearkasser mere støjende end andre gearkassetyper i kompakte layouts?

Svar: Snekkegearkasser kan være mere støjende end skrueformede gearkasser, især ved høje hastigheder, på grund af den glidende friktion mellem snekke og snekkehjul. Vores snekkegearkassedesign inkorporerer dog adskillige funktioner til at reducere støj, herunder præcisionsslebet snekke (ISO 6-kvalitet), optimerede tandkontaktmønstre og lyddæmpende husmaterialer. Vores fabrik tilbyder også en "støjsvag" version med et bronzesnekkehjul, der er specielt legeret til reduceret friktion og støj. I kompakte layouts, hvor gearkassen kan være tættere på operatøren, anbefaler vi vores silent-serie for at opfylde støjreglerne på arbejdspladsen. Vi leverer støjniveaudata (dB ved 1 meter) for hver snekkegearkassemodel.

Spørgsmål 5: Hvilke tilpasninger tilbyder Raydafon Technology Group Co., Limited for snekkegearkasser, der bruges i kompakt udstyr?

Svar: Vi tilbyder omfattende tilpasningsmuligheder, så de passer til kompakte udstyrsdesign: specielle udgangsaksellængder eller -diametre, brugerdefinerede motoradaptere, flere udgangsakselkonfigurationer (enkelt/dobbelt forlænget, hult eller med noter), integrerede momentbegrænsere og brugerdefinerede monteringsfødder. Vi yder også designassistance for at minimere rammen, såsom at bruge en kortere indgangsaksel eller integrere gearkassen i selve maskinrammen. Vores fabrik har et internt ingeniørteam, der kan arbejde med dine CAD-filer for at optimere placeringen af ​​snekkegearkassen. Vi tilbyder gratis indledende konsultationer og kan levere 3D-modeller til integration. Kontakt os med dine specifikke pladsbegrænsninger, og vi vil foreslå en skræddersyet løsning.

Konklusion: Opnå maksimal pladseffektivitet med snekkegearkasse

Snekkegearkassen er det førende valg for ingeniører, der søger at opnå kompakte udstyrslayouts uden at gå på kompromis med drejningsmoment eller pålidelighed. Dens retvinklede kraftoverførsel, høje momenttæthed, mulighed for hulaksel og integrerede motoregenskaber arbejder sammen om at reducere maskinens fodaftryk med op til 35 procent. Hos Raydafon Technology Group Co., Limited, har vores fabrik designet snekkegearkasseserier, der ikke kun er kompakte, men også holdbare, effektive og kan tilpasses til dine specifikke applikationsbehov. Uanset om du designer en ny transportør, en pakkemaskine eller en mobil robot, kan vores snekkegearkasse hjælpe dig med at få mere funktion ind på mindre plads.

Klar til at optimere dit udstyrslayout med en kompakt snekkegearkasseløsning?Kontakt Raydafon Technology Group Co., Limited i dagfor en omfattende designgennemgang. Giv dit drejningsmoment, hastighed, monteringsplads og miljøkrav, og vores ingeniørteam vil levere et skræddersyet forslag, inklusive 3D-modeller, ydeevnekurver og et pristilbud. Vi tilbyder gratis prøveprøver på vores fabrik og hurtig levering over hele verden.Anmod om din gratis konsultation nu fra Raydafon Technology Group Co., Limited, og tag det første skridt mod mere kompakt, effektivt udstyr med vores førsteklasses snekkegearkasse.
