PTO aksel til Peecon vertikale foderblandere
  • PTO aksel til Peecon vertikale foderblanderePTO aksel til Peecon vertikale foderblandere
  • PTO aksel til Peecon vertikale foderblanderePTO aksel til Peecon vertikale foderblandere

PTO aksel til Peecon vertikale foderblandere

Udskiftning af PTO-aksler til PEECON vertikale foderblandere 865, 1100, 1300 og 1500. CAT6 hovedaksel med konstant hastighed; traktor-side spline muligheder 1.375-6 (540 rpm), 1.375-21 (1000 rpm) og 1.750-20 (1000 rpm); mixer-side input typisk 1.750-6. Automatisk udkoblingskoblingsmoment 2.500–3.500 N·m; forskydningsboltåg vurderet til 2.920 N·m. Skaftlængde, ågstørrelse, splinekombination og skjoldkonfiguration kan laves efter tegning. MOQ og leveringstid bekræftes pr. ordre, fordi de afhænger af modellen og konfigurationen. Send din mixermodel og din traktor PTO-spline — vi bekræfter drivlinjekombinationen og giver et tilbud.

Engrosudskiftning drivlinje · PEECON lodret mixersortiment

Engros PTO-aksel til PEECON vertikale foderblandere — specifikationer, MOQ, tilpasning og leveringstid for udskiftning af foderblander

Når en lodret foderblander PTO-aksel svigter, stopper ballepresseren eller blanderen, og udskiftningsbeslutningen kommer ned til tre kontroller: hvilken PEECON-model, hvilken spline på traktorsiden, og hvilket koblingsmoment mixergearkassen kan tage. Denne side viser disse tre elementer mod de fire mixermodeller i denne serie, sammen med CV-hovedet aksel- og koblings varenumre, så du kan bekræfte specifikationen, før du beder om et tilbud.

Priser & MOQVed citat
LedetidPer ordre
TilpasningTegningsbaseret
DokumenterPå forespørgsel

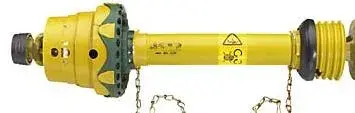

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON lodret fødeblander PTO-aksel — CAT6 konstant hastighedsled og 2500-seriens koblingsende.

Nøglespecifikationer

  • HovedakselCAT6 konstant hastighed
  • Traktor spline1.375-6 · 1.375-21 · 1.750-20
  • Mixer inputTypisk 1.750-6
  • Akselmoment3.800 N·m nominel / 4.200 N·m top
  • Koblingsmoment2.500 – 3.500 N·m
  • Skær bolt åg2.920 N·m
  • Mixer modeller865 · 1100 · 1300 · 1500
  • Traktorkraft95 – 200 hk minimum
  • TilpasningLængde, åg, spline, skjold

Model Matrix — Hvilken PEECON-mixer har brug for hvilken PTO

PEECON865
  • Kapacitet865 CFT
  • Snegle2
  • Min. magt95 hk
  • DrivlinjeCAT6 CV
  • SplineMed traktor
PEECON1100
  • Kapacitet1100 CFT
  • Snegle2
  • Min. magt135 hk
  • DrivlinjeCAT6 CV
  • SplineMed traktor
PEECON1300
  • Kapacitet1300 CFT
  • Snegle3
  • Min. magt180 hk
  • DrivlinjeCAT6 CV
  • SplineMed traktor
PEECON1500
  • Kapacitet1500 CFT
  • Snegle3
  • Min. magt200 hk
  • DrivlinjeCAT6 CV
  • SplineMed traktor

De fleste traktorer i dette effektområde bruger en 1.750-20 PTO-studs, og de fleste PEECON-blandere i dette område bruger en 1.750-6 input skaft. Begge sider er afstemt uafhængigt - mixersiden er fastgjort af mixeren, traktorsiden er fastgjort af traktoren. Bekræft begge før bestilling.

CAT6 Constant Velocity Main Shaft — Samling og Halv-Shaft Part Numbers

Komplet CV-samling og halvakselreference for CAT6-hovedakslen
Traktor udgangsaksel Komplet CV-samlings varenummer CV 1/2 aksel varenummer Redskabshalvdel (2500) varenummer
540 rpm, 1.375" × 6 spline 392206 392206-HALVT 2500-IMPLEMENT-HALV
1000 rpm, 1.375" × 21 spline 392221 392221-HALVT 2500-IMPLEMENT-HALV
1000 rpm, 1.750" × 20 spline 392220 392220-HALVT 2500-IMPLEMENT-HALV

Den komplette CV-enhed leveres med samlingen forsmurt. Hvis du kun skal udskifte den ene halvdel, den halve aksel varenummeret er det, du bestiller. Redskabshalvdelen er delt på tværs af alle tre traktorsidevarianter.

Valg af kobling og bærestykke — momentværdier og varenumre

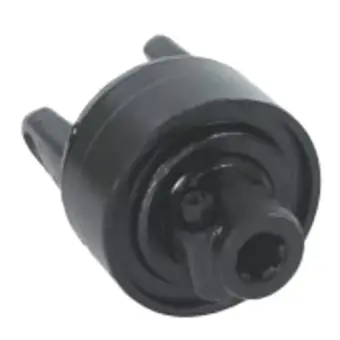

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
2500-seriens automatisk udkoblingskobling — K64 og K64/24 karosserier.
2500-seriens automatiske udkoblingskoblinger
Varenummer Model Diameter Splines Moment
134467 K64/24 1.750 20 3.500 N·m
LAF20250MDAL67 K64 1.750 20 2.500 N·m
135416 K64/24 1.375 6 2.700 N·m
135362 K64/24 1.750 6 2.700 N·m
135986 K64/24 1.750 20 2.700 N·m
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
2500-serien af ​​skærebolte - KB61, KB61/2 og BTL-legemer.
2500-serien med skærebolte
Varenummer Model Diameter Splines Moment
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 N·m
355272 KB61/2 1.375 6 2.920 N·m
4250104 KB61/2 1.375 6 2.920 N·m
BTL67205610A BTL 1.750 20 2.920 N·m
4250105 KB61/2 1.750 20 2.920 N·m
BTL67345610A KB61 1.750 6 2.920 N·m
338427 KB61/2 1.750 6 2.920 N·m
392340 KB61/2 1,9375 RD 0,50 nøgle —

De to koblingsfamilier er ikke udskiftelige under drift. Automatiske udkoblingskoblinger går i indgreb igen efter slip, så de passer til blandere, der møder lejlighedsvis overbelastning under opstart. Forskydningsbolte ofrer bolten ved overbelastning og skal boltes igen, før blanderen kører igen, så de passer til blandere, hvor en knækket bolt er nemmere at udskifte end en overophedet koblingspakke. Fuld reference for det bredere udvalg er påPTO aksel til foderblandereside.

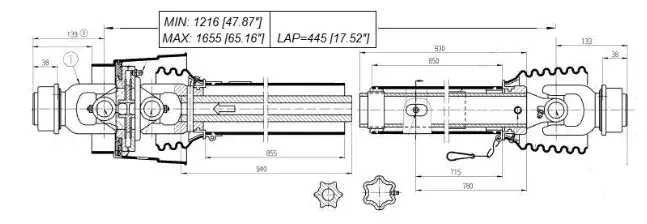

Specifikationsdetaljer — Aksel, led og skjold

Aksel og led

Hovedaksel
CAT6 konstant hastighed
Skaft materiale
Hærdet legeret stål, slebet
Skaft diameter
φ62 mm
Ledvinkel
±45°
Leje
Fire-sfærisk rulle
Nominelt drejningsmoment
3.800 N·m
Topdrejningsmoment
4.200 N·m
Hastighedsområde
540 – 1000 o/min

Forsegling og beskyttelse

Forseglingsmateriale
Hydrogeneret nitrilgummi
Tætningstemp. rækkevidde
−45 °C til 130 °C
Støvdæksel
Trelæbe med spiral spånrille
Skjold
Fuld dækning, hurtig tilslutning
Traktorkraft
80 – 220 hk
Mixer kompatibilitet
PEECON, KUHN (20 m³ og derover)
Tilpasning
Længde, åg, spline, skjold
Dokumentation
Leveres på forespørgsel

Specifikationerne ovenfor afspejler den nuværende produktionsopbygning. For ikke-standard skaftlængde eller ågstørrelse tegning styrer. Det bredere udvalg til andre foderblandermærker, bl.aSupreme foderblandere, er opført på kategorisiden, og den matchendefoderblander gearkasseer på en separat side.

Hvordan ordren bekræftes

Send model og spline

Angiv PEECON-mixermodellen (865 / 1100 / 1300 / 1500) og traktorens PTO-studsstørrelse.

Bekræft drivlinjen

Vi returnerer den matchende CV-samling, koblingsfamilie og varenummerkombination.

Tegning og tilbud

For tilpassede længder eller åg udstedes en tegning før produktion. Tilbuddet viser MOQ og leveringstid for den bekræftede konfiguration.

Produktion og forsendelse

Standardaksler bevæger sig efter den bekræftede tidsplan; tilpassede aksler flyttes efter tegningen er godkendt.

MOQ og leveringstid er angivet pr. ordre, fordi de afhænger af modellen, spline-kombinationen og om skaft er standard eller fremstillet efter tegning. Intet på denne side forpligter sig til et fast tal, der ikke ville holde for en anden konfiguration. DePTO aksel rækkeviddeside oplister de øvrige landbrugskategorier.

Ofte stillede spørgsmål

Hvilke PEECON-mixermodeller dækker denne PTO-aksel?

865, 1100, 1300 og 1500. Minimum traktoreffekt for hver er henholdsvis 95 hk, 135 hk, 180 hk og 200 hk, som angivet i modelmatricen ovenfor. Alle fire kører en CAT6 hovedaksel med konstant hastighed.

Hvilken spline bruges på traktorsiden og på mixersiden?

De fleste traktorer i dette område bruger en 1.750-20 spline, og de fleste mixere bruger en 1.750-6 indgangsaksel. 1.375-6 (540 rpm) og 1.375-21 (1000 rpm) traktor-side muligheder er også tilgængelige. Traktorsiden og mixersiden er afstemt uafhængigt - bekræft begge før bestilling.

Hvad er drejningsmomentet for akslen og koblingen?

CAT6-hovedakslen er klassificeret til 3.800 N·m kontinuerlig og 4.200 N·m øjeblikkelig top. Automatiske udkoblingskoblinger i 2500-serien spænder fra 2.500 N·m til 3.500 N·m. Forskydningsbolte er normeret til 2.920 N·m.

Kan du levere en ikke-standard skaftlængde eller åg?

Ja. Skaftlængde, ågstørrelse, splinekombination og skjoldkonfiguration kan laves efter tegning. Send dimensionerne på den eksisterende aksel, eller en skitse med fugecentrene markeret, så bekræfter vi gennemførligheden.

Hvad er MOQ og leveringstid?

MOQ og leveringstid bekræftes pr. ordre. De afhænger af modellen, splinekombinationen og om skaftet er standard eller lavet efter tegning. Send din mixermodel og traktor-PTO-spline, og vi vil udsende et tilbud med en liste over MOQ og leveringstid for den konfiguration.

Anmod om et tilbud på din PEECON-mixer

Send din PEECON-mixermodel (865 / 1100 / 1300 / 1500) og traktorens PTO-studsstørrelse (1.375-6, 1.375-21 eller 1.750-20). Vi bekræfter drivlinjekombinationen og varenummeret og udsteder et tilbud med MOQ og leveringstid for den konfiguration. Brugerdefinerede længder og åg er citeret mod tegning.
