Kran kontravægt hydraulisk cylinder
  • Kran kontravægt hydraulisk cylinderKran kontravægt hydraulisk cylinder
  • Kran kontravægt hydraulisk cylinderKran kontravægt hydraulisk cylinder

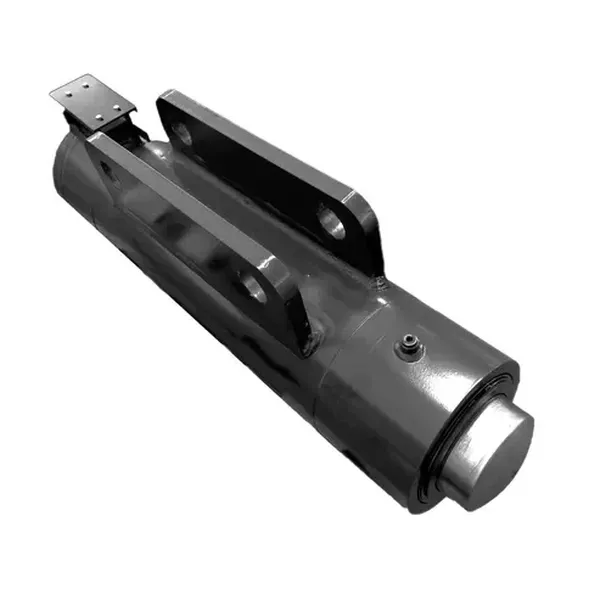

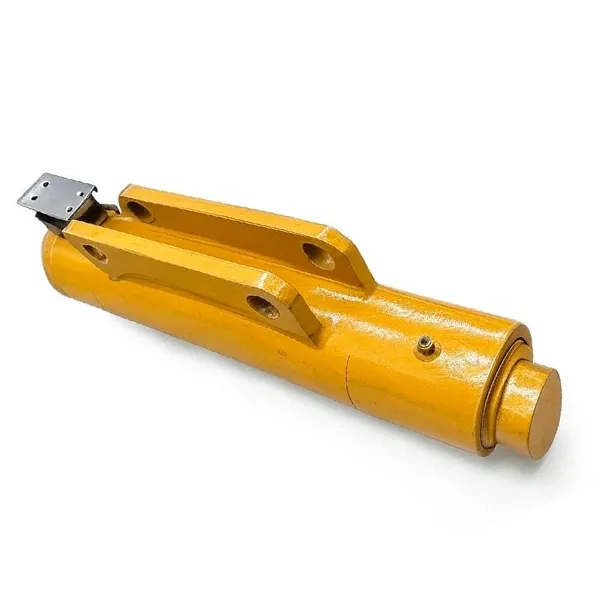

Kran kontravægt hydraulisk cylinder

Kran modvægt hydraulisk cylindertil mobilkraner og havneudstyr. Flytter kontravægtblokken i realtid for at holde bommens svaj inden for ±1° og reducere ubalancestop. Bygget til QAY220-klassen 200–220 t terrængående kraner.

BoreΦ200 mm· StangΦ100 mm· Slagtilfælde180 mm· Arbejdstryk25 / 40 MPa· Vægt124 kg· Tegning nr.QAY220.12/13A-00· 35CrMo-klasse legeret stål · ISO 9001 fabrik · MOQ 1 stk · Custom slagtilfælde tilgængelig · Tilbud inden for 24 timer.

Boring Φ200 · Stang Φ100 · 25/40 MPa · OEM fabrik

Kran Modvægt Hydraulikcylinder tilMobilkraner og havneudstyr — Brugerdefineret slag, 24-timers tilbud

Raydafon fremstiller kranens kontravægtshydraulikcylinder, der holder din bom afbalanceret, når lasten bevæger sig. Bygget af højstyrkelegeret stål med forkromet eller anti-korrosionsoverfladebehandling, den leverer stabil kraftudgang, ±1° bomsvingkontrol og over 15 % energibesparelser i forhold til konventionelle cylindre ved tilsvarende belastning. Direkte fabriksforsyning fra Ningbo, Kina — ISO 9001 proceskontrol, MOQ 1 styk, tilpasset slaglængde og monteringsgrænseflade tilgængelig.

Boring (D)
Φ200 mm
Stang (d)
Φ100 mm
Slagtilfælde (S)
180 mm
Installationsafstand
530 mm
Arbejdstryk
25 / 40 MPa
Vægt
124 kg
Tegning nr.
QAY220.12/13A-00
MOQ
1 stk

Hvad en kran modvægt hydraulisk cylinder gør på din kran

Den hydrauliske kontravægtcylinder er kerneaktuatoren i en mobilkrans modvægtssystem. Når bommen forlænges, flytter cylinderen kontravægtblokken i realtid for at holde kranens tyngdepunkt inde i den sikre konvolut. Uden den er kranen afhængig af en fast kontravægt - hvilket betyder enten at løftekapaciteten reduceres, eller at chassiset skal være tungere end nødvendigt.

Raydafons kontravægtcylinder arbejder sammen med kranens hydrauliske kontrolsystem for at omsætte sensor- eller operatørsignaler til præcis modvægtpositionering. Resultatet er jævnere bombevægelse, mindre svaj ved løft på blæsende dage og færre uventede nedlukninger fra ubalancealarmer. For indkøbereindustrielle hydrauliske cylindre, dette er den komponent, der mest direkte påvirker cyklustiden og sikkerhedsmarginen.

Hvis din kran bruger en anden modvægtsfunktion - for eksempel et udliggersystem - sammenlignhydraulikcylinder med kraneller gennemse det fuldemobil kran hydraulisk cylinder udvalgfør du vælger.

Kran modvægt hydraulisk cylinder specifikationer

Standardmodellen nedenfor dækker de fleste 200–220 t modvægtssystemer til mobilkraner. Brugerdefineret boring, slaglængde og monteringsafstand er tilgængelige - send din tegning, og vi returnerer en størrelsesanbefaling inden for 24 timer.

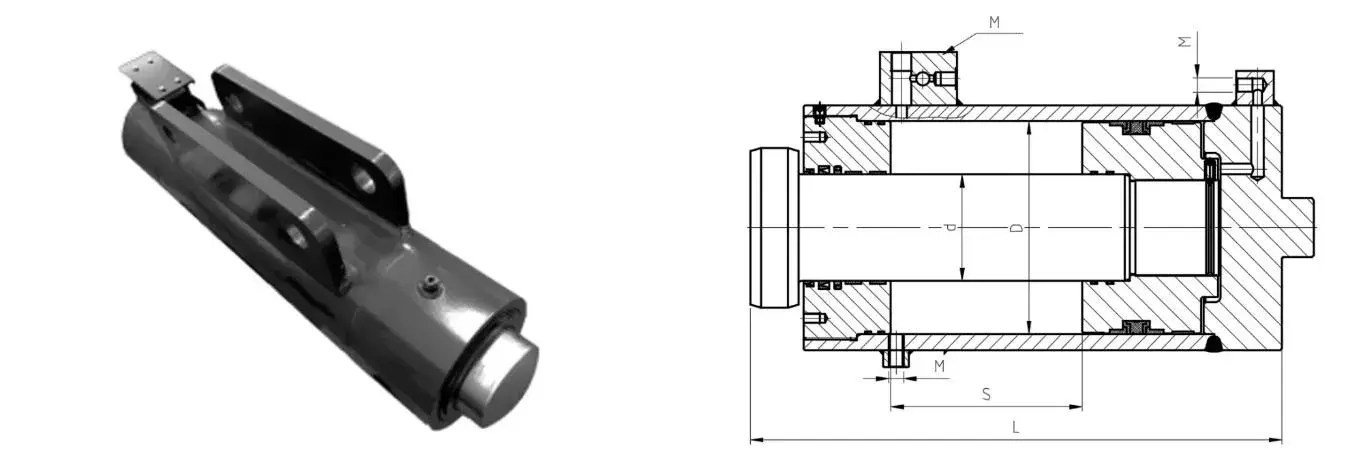

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Krankontravægt hydraulisk cylinder dimensionstegning — QAY220.12/13A-00

Standard kran kontravægt hydraulisk cylinder — tekniske data
Cylinders navn Tegning nr. Bore D Stang d Slagtilfælde S Installationsafstand L Arbejdstryk Interface M Vægt
Hydraulikcylinder med kontravægt QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Boring Φ200 mm Stang Φ100 mm Slag 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Ikke den størrelse du har brug for? Vi bygger også brugerdefinerede kontravægtcylindre til andre krantonnageklasser. Send boring, slag, tryk og monteringsgrænseflade - eller send blot dit tegningsnummer - og vores ingeniører vil bekræfte overensstemmelsen.

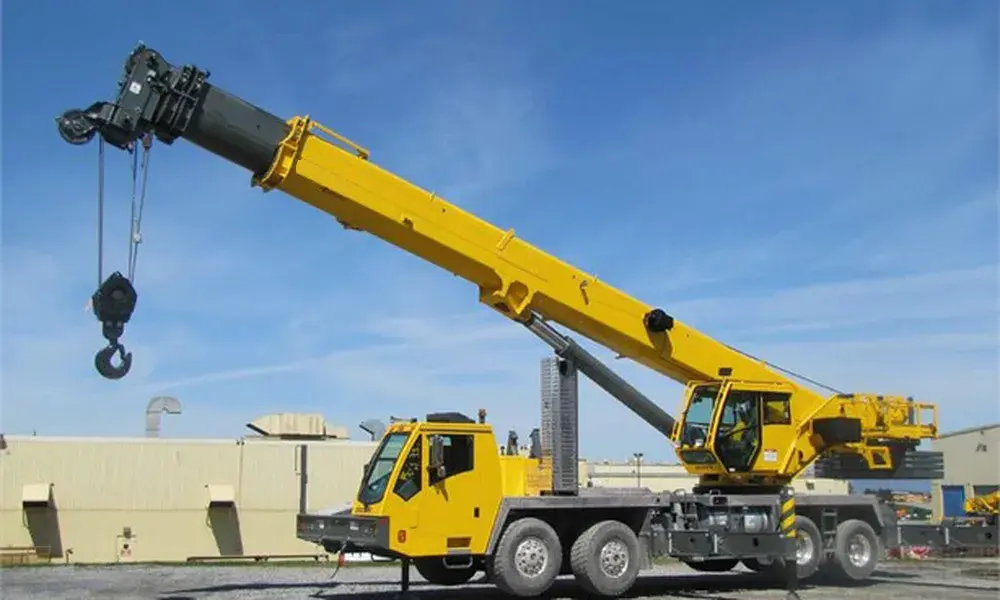

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Hvorfor indkøbsingeniører vælger Raydafons kontravægtscylindre

Tre kommercielle årsager driver gentagne ordrer:længere serviceinterval, lavere vedligeholdelsesarbejde og stabil kraftydelse over hele slaget.

01

Krop af højstyrke legeret stål

Modstår højt tryk og tung belastning uden deformation under kontinuerlig drift. Overfladeforkromning eller anti-korrosionsbelægning håndterer fugtige, saltsprøjtede og støvede forhold på stedet.

02

Præcis positionering

Arbejder med kranens hydrauliske kontrolsystem for jævn teleskopering — hurtig modvægtsflytning under løft og balancejustering på millimeterniveau under finplacering.

03

Modulær installation

Passer til eksisterende kranmonteringspunkter uden større ændringer. Tætninger og serviceporte er tilgængelige med standardværktøjer - de fleste tætningsudskiftninger afsluttes inden for 30 minutter på stedet.

04

Energieffektiv

Force output justerer i realtid til arbejdsforholdene. Sammenlignet med konventionelle cylindre med tilsvarende styrke er energiforbruget reduceret med mere end 15 %.

Anvendelser: Hvor købere installerer disse cylindre

Den hydrauliske kontravægtcylinder er specificeret overalt, hvor en kran skal forblive afbalanceret, mens lasten eller bompositionen ændres. Typiske installationer omfatter:

Havne container kraner Ship-to-shore kraner Tårnkraner Terrængående mobilkraner Bæltekraner Vindmølle installationskraner Rigning af tungt udstyr Opførelse af stålkonstruktion Præfabrikerede Bygningsløft Skibsværfts portalkraner

Har du brug for en relateret kranfunktion? Gennemgå det fuldemobil kran hydraulisk cylinder serieeller denteleskopisk hydraulisk cylinderudvalgtil bomudvidelsesapplikationer.

Brugerdefinerede modvægtscylindre — OEM, Private Label og tegningsbaseret produktion

Raydafon er en OEM-producent af hydrauliske cylindere, ikke en handelsvirksomhed. Tilpasning sker i vores egen ISO 9001-facilitet i Ningbo, Kina - den samme linje, som bygger vores standardcylindre.

A

Bore- og stangstørrelse

Fra Φ40 mm til Φ400 mm boring. Hårdforkromet stang med tilpasset diameter og overfladeruhed.

B

Slag og montering

Brugerdefineret slaglængde, installationsafstand, stiftboring, flange eller tapmontering efter behov.

C

Tryk og tætninger

Arbejdstryk op til 40 MPa og derover. Forsegl mærker, der passer til din driftstemperatur og væske.

D

Belægning & Mærkning

Forkromning, anti-korrosionsbelægning eller maling. Private-label navneskilt og mærkning tilgængelig.

Send en PDF-, DWG-, DXF- eller STEP-tegning med dit arbejdstryk, flow og monteringsgrænseflade. Vores ingeniører returnerer en anbefalet størrelse og fabrikspris inden for 24 timer.

Kvalitetskontrol, certificeringer og 12-måneders garanti

Hver kontravægtcylinder passerer en dokumenteret inspektionsrute før forsendelse - bevissporet oversøiske købere stoler på for leverandørens godkendelse og indgående inspektion.

  • ISO 9001 certificeret fremstillingsproces
  • Indgående stålverifikation og varmebehandlingsoptegnelser
  • Borehoning, stangkromtykkelse og overfladeruhedsrapport
  • Tryktest ved 1,5× nominelt arbejdstryk før pakning
  • Inspektion af tætningspasning, slaglængde og monteringsdimension
  • 12 måneders begrænset garanti mod fabrikationsfejl

Sådan bestiller du: MOQ, leveringstid, pakning og forsendelse

MOQ

1 stk

Standardstørrelser sendes fra 1 stk. Volumenpris fra 20 styk til OEM-projekter.

FØRE

15-30 dage

Efter tegning bekræftelse og depositum. Brugerdefinerede designs kan forlænges til 45 dage.

PAKKE

Trækasse

VCI anti-rust film, tørremiddel, specialfremstillet palle til store boringer. Eksportstandard emballage.

SKIB

Hav / luft / ekspres

EXW, FOB, CIF og DDP vilkår. Fuld eksportdokumenter: CI, PL, CO, Form A/E, materialecertifikat.

Kran kontravægt hydraulisk cylinder — Købers ofte stillede spørgsmål

Hvad er funktionen af ​​en kran modvægt hydraulisk cylinder?

Den flytter modvægtsblokken i realtid for at holde kranens tyngdepunkt inde i den sikre konvolut, når bommen forlænges, eller lasten bevæger sig. Dette gør det muligt for et lettere chassis at løfte den samme last, reducerer bommens svaj og eliminerer nedlukninger forårsaget af ubalancealarmer.

Hvad er standardspecifikationen for din krankontravægtcylinder?

Boring Φ200 mm, stang Φ100 mm, slaglængde 180 mm, installationsafstand 530 mm, arbejdstryk 25 MPa og 40 MPa, interface 3-G1/4 · M20×1,5 · 2-M14×1,5, vægt 124 kg. Tegningsnummer QAY220.12/13A-00.

Kan du tilpasse boring, slaglængde og monteringsgrænseflade?

Ja. Vi bygger skræddersyede kontravægtcylindre med boring fra Φ40 mm til Φ400 mm, tilpasset slaglængde og installationsafstand, stiftboring eller flangemontering og eventuelt nødvendigt interfacegevind. Send en PDF-, DWG-, DXF- eller STEP-tegning og vi giver et tilbud inden for 24 timer.

Hvad er det maksimale arbejdstryk?

Standardmodellen er vurderet til 25 MPa kontinuerlig og 40 MPa peak. Højere trykklassificeringer er tilgængelige på forespørgsel med matchet tætningsvalg og stangkromtykkelse.

Hvad er MOQ, leveringstid og garanti?

MOQ 1 stk til standardstørrelser. Leveringstid 15-30 dage efter tegningsbekræftelse og depositum. 12 måneders begrænset garanti mod fabrikationsfejl. Fuldstændige eksportdokumenter leveres med hver forsendelse.

Hvilke kranmodeller bruger denne modvægtscylinder?

Den er designet til QAY220-klassens mobilkraner og tilsvarende 200–220 t terrængående kraner. Vi leverer også modvægtscylindre til andre tonnageklasser - send din kranmodel og tegningsnummer til et kompatibilitetstjek.

Hvordan installerer jeg kontravægtcylinderen på en eksisterende kran?

Cylinderen bruger et modulært monteringsdesign, der passer til eksisterende kranmonteringspunkter uden større ændringer. Bekræft monteringsstiftens diameter, installationsafstand og hydrauliske grænseflade før bestilling. Detaljerede installationstegninger følger med forsendelsen. Vores ingeniører kan også gennemgå din installationsplan inden levering.

Kan jeg bestille en prøve, før jeg afgiver en masseordre?

Ja. Prøveordrer accepteres for standardstørrelser. Prøveomkostninger og fragt er angivet separat og kan krediteres mod den første masseordre.

Anmod om et tilbud på krankontravægtcylinder

Send din kranmodel, tegningsnummer eller arbejdstryk. Vores ingeniører svarer inden for 24 timer med en størrelsesanbefaling og fabrikspris.
