Crane Luffing Hydraulic Cylinder
  • Crane Luffing Hydraulic CylinderCrane Luffing Hydraulic Cylinder
  • Crane Luffing Hydraulic CylinderCrane Luffing Hydraulic Cylinder

Crane Luffing Hydraulic Cylinder

Raydafons hydraulikcylinder med kranløft er bomvinkelkontrolcylinderen til mobilkraner og havnemaskineri. Referencemodel ZXSTC1000S.2.5-00: Φ320 boring, Φ280 stang, 4000 mm slaglængde, 4750 mm installationsafstand, 32 MPa arbejdstryk, 3000 kN dynamisk trykkraft i realtid, 1522 kg enhedsvægt. Kroppen er 7-pass støbe-smedet af højstyrkelegeret stål af luftfartskvalitet, dobbeltældet for at stabilisere trækstyrken over 1250 MPa. Tredobbelt progressiv tætning med tysk-importeret perfluorether-gummikompositring og 5 μm trinvis støvlæbe. Integreret elektrohydraulisk servo med ±0,03 mm magnetostriktiv positionsfeedback for 0,08 mm/s stabilitet med ultralav hastighed. 5000 timers vedligeholdelsesfri cyklus. Brugerdefineret boring Φ50-500 mm, salttåge og støvafvisende. MOQ 5 enheder, 45-60 dages bulk leveringstid. Send kranmodel, kraftbehov og mængde for et tilbud.
Crane Luffing · Model ZXSTC1000S.2.5-00

Skræddersyet kranudsugningshydraulikcylinder til mobile kraner og havnemaskiner — OEM-producent direkte forsyning

Kranens hydraulikcylinder styrer bomvinklen på mobilkraner. Raydafon bygger den med et dobbeltvirkende flertrins teleskopdesign, der strækker sig over lange afstande og trækkes kompakt tilbage. Karosseriet er 7-pass støbe-smedet af fly-grade højstyrke legeret stål og dobbelt ældet for at stabilisere trækstyrken over 1250 MPa. Tredobbelt progressiv tætning og et magnetostriktivt servomodul håndterer saltspray-, støv- og præcisionskravene til havne- og vindenergidriftscyklusser.

3000 kN Dynamisk fremdrift i realtid
32 MPa Arbejdspres
Φ320×Φ280 Boring × stang
4000 mm Slagtilfælde
5000 timer Vedligeholdelsesfri
Referencemodel

ZXSTC1000S.2.5-00 — Fuld specifikation

Referencemodellen er en reel produktionskonfiguration, der bruges til tunge løft-mobilkraner. Brugerdefineret boring og slaglængde er tilgængelige på samme tegneproces.

Cylinder navn Tegningsnummer Boring ΦD Stang Φd Slagtilfælde S Installere. L Tryk Havn Vægt
Luffing hydraulisk cylinder ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Krankredsløb med forskellige tryk- eller monteringsmønstre kan fremstilles mod din tegning. Send kranmærke og -model, påkrævet tryk og en monteringstegning. For det bredere udvalg af mobilkrancylindre, seMobilkran hydrauliske cylindrekategori.

Teknisk dybt dyk

Fire teknologier, der gør denne cylinder anderledes

01

Adaptiv belastningskontrol i fuld tilstand

Cylinderkroppen er smedet af flyvekvalitetsmateriale. Raydafon bruger et brugerdefineret højstyrkelegeret stål, der gennemgår syv støbeformede gennemløb og derefter dobbeltældende varmebehandling. Den dobbelte ældning stabiliserer materialestrukturen, så trækstyrken holder over 1250 MPa. På en 3000 kN trykcylinder, der kører kontinuerlige løftecyklusser, er denne kornstruktur det, der holder træthedslevetiden stabil under et tryk på 32 MPa.

≥1250 MPa trækstyrke
02

Præcisionsservokontrol på mikronniveau

Raydafons ingeniørteam udviklede et integreret elektrohydraulisk servomodul, der erstatter den traditionelle separate ventilstyringsopsætning. Ventilgruppen bruger servoventilkerner i luftfartskvalitet og en magnetostriktiv forskydningssensor med en nøjagtighed på ±0,03 mm. Denne kombination understøtter stabil drift med ultralav hastighed ved 0,08 mm/s, så operatøren kan placere bommen uden stick-slip eller overskridelse under finlæsningsoperationer.

±0,03 mm sensornøjagtighed
03

Ekstrem miljøbeskyttelse med lang levetid

Havnemaskineri ser salttåge erosion. Metallurgisk udstyr ser støv ved høje temperaturer. Raydafon byggede en tredobbelt progressiv tætningsbeskyttelsesstruktur til begge. Hovedtætningen er en perfluorether-gummi-kompositring importeret fra Tyskland med et dobbeltlæbedesign til tovejs trykkompensation. Det mellemste lag bruger en trinformet støvlæbe, der opsnapper faste partikler større end 5 μm. Anti-forureningsevnen er 40 % højere end en traditionel enkeltlæbeforsegling. Den kombinerede cyklus er vurderet til 5000 timers vedligeholdelsesfri.

5 μm støvlæbe
04

Energieffektivt optimeret hydrauliksystem

Raydafons energibesparende design kommer fra at analysere, hvordan entreprenørmaskiner faktisk kører. Differentialamplitudekredsløbet reducerer hydraulikoliecirkulationsvolumenet med 35 % under ubelastede forhold. Kombineret med en højeffektiv permanent magnet synkronmotorpumpegruppe falder systemets omfattende energiforbrug med 28 % sammenlignet med den traditionelle løsning. På en kran, der kører 8-timers skift, udmønter det sig i en målbar reduktion i brændstof- eller batteriforbrug.

-28 % system energi

Hvorfor Raydafon Crane Luffing Hydrauliske Cylindre

A

20 år på det hydrauliske område

Raydafon har fremstillet hydrauliske cylindre i to årtier. Ingeniørteamet udvikler cylinderen, servomodulet og tætningssystemet internt, så specifikationsændringer håndteres ved kilden, ikke gennem eksterne leverandører.

B

Fuld kontrol fra smedning til montering

Kropssmedning, varmebehandling, honing, forkromning, tætningssamling og tryktest foregår alt sammen i Raydafon-fabrikken. Det holder sporbarheden intakt og reducerer batch-variationen, du får fra flere leverandører.

C

Direkte fabrikspriser

Sælges under en model med direkte salg. Sammenlignelig ydeevne på omkring 60 % af prisen på europæiske og amerikanske mærker på samme specifikationsniveau. Ingen handelsmargin tilføjet mellem fabrikken og køberen.

D

Fuld spec tilpasning

Cylinderboringsdiametre fra Φ50 mm til Φ500 mm kan specialbygges. Slag, installationsafstand, porttype og monteringsmønster er fremstillet i forhold til din tegning, så ikke-standard kranmodeller kan matches nøjagtigt.

E

Valideret i havne- og vindenergiforhold

Det tredobbelte forseglingssystem og servomodulet er bygget til saltspray i havnemaskiner og tunge løft med vindkraft. Designet er rettet mod rigtige arbejdssteder, ikke laboratorieforhold.

F

OEM support

Send et kranmærke og -model, eller et tegningsnummer. Raydafon reverse-engineerer, prøver og citerer en brugerdefineret batch på den samme tegning. Understøtter private label-emballage til OEM-kunder.

Dimensionstegninger

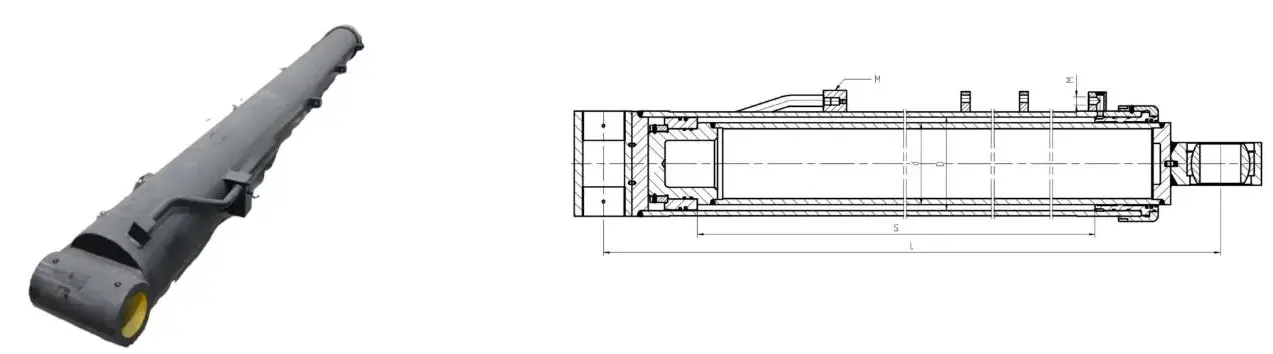

Crane luffing hydraulic cylinder dimension drawing
Installationsoversigt — boring/stang-interface, portposition og monteringsmønster

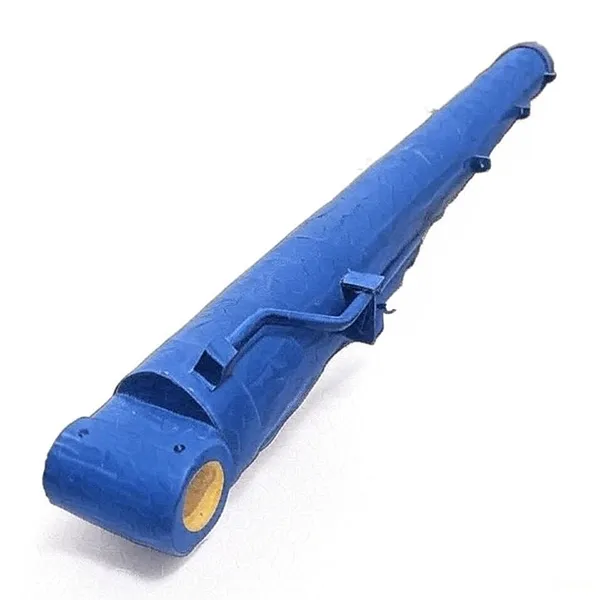

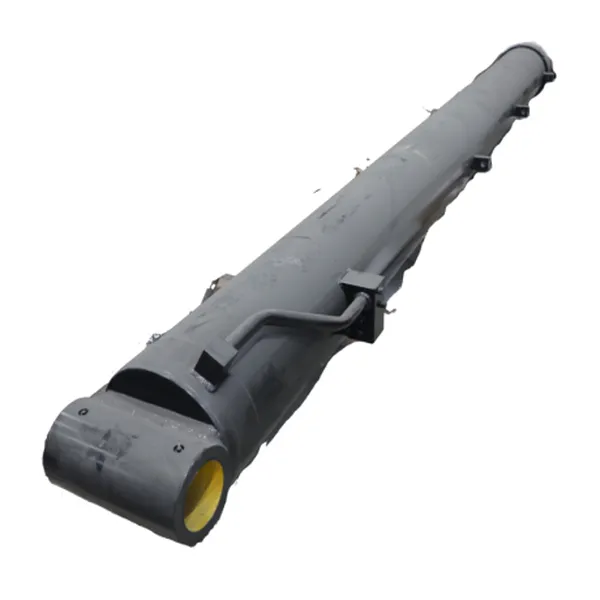

Crane luffing hydraulic cylinder product view
Produktvisning — cylinderlegeme og stangsamling
Crane luffing hydraulic cylinder detail
Havn og tætningsdetalje — 2-M27×2 plus 4-G1/4 interface
Crane luffing hydraulic cylinder application
Applikationsreference — monteret på et mobilkransugekredsløb

Hvor der bruges kranløftende hydrauliske cylindre

01

Mobile kraner

Bomvinkelkontrol på lastbilmonterede og terrængående mobilkraner. Håndterer det tryk, der er nødvendigt for at hæve og holde bommen under fuld belastning.

02

Havnemaskineri

Skib-til-land og gårdkraner i saltspraymiljøer. Tredobbelt progressiv tætning og hårdforkromning forlænger vedligeholdelsescyklussen i kystnære operationer.

03

Vindkraftudstyr

Kran bom-luffing på installations- og vedligeholdelsesfartøjer. Høj trykstabilitet og servokontrol på mikronniveau til offshore præcisionspositionering.

04

Tung teknik og metallurgi

Industrielt løfteudstyr under høje temperaturer og støvforhold. Energibesparende kredsløb reducerer brændstof- eller batteriforbruget på lange skift.

Ordrespecifikationsark

Referencemodel
ZXSTC1000S.2.5-00
Dynamisk fremdrift i realtid
3000 kN
Arbejdspres
32 MPa
Borings diameter
Φ320 mm (brugerdefineret Φ50-500 mm tilgængelig)
Stang diameter
Φ280 mm
Slagtilfælde
4000 mm
Installationsafstand
4750 mm
Enhedsvægt
1522 kg
Havn / interface
2-M27×2 plus 4-G1/4
Kropssmedning
7-pass støbe-smedet fly-grade legeret stål, dobbelt ældet til ≥1250 MPa trækstyrke
Servo kontrol
Integreret elektrohydraulisk servo, magnetostriktiv sensor ±0,03 mm nøjagtighed, ultralav hastighed 0,08 mm/s
Forsegling
Triple progressiv tætning, tysk perfluorether komposit hovedring, 5 μm trappet støvlæbe
Energibesparelse
Differentialamplitudekredsløb, 35 % mindre oliecirkulation uden belastning, 28 % lavere systemenergiforbrug
Vedligeholdelsescyklus
5000 timer vedligeholdelsesfri
Tilpasning
Fuld speciel tilpasset boring Φ50-500 mm, OEM-emballage og private label
MOQ
5 enheder pr model
Bulk ledetid
45-60 dage efter indbetaling og trækningsgodkendelse
Tilbudsgrundlag
Kranmodel og tonnage, trykkrav, boring/slagspecifikation, portstørrelse, mængde, destinationshavn

Hvordan din ordre bevæger sig gennem Raydafon

  1. 01

    Ansøgningskort

    Send kranmodel og tonnage, påkrævet tryk, boring/slagspecifikation, portstørrelse, mængde og destinationshavn.

  2. 02

    Modelvalg og tilbud

    Raydafon bekræfter, om referencemodellen passer, eller om der kræves en specialbygget. FOB Ningbo tilbud er udstedt med leveringstid.

  3. 03

    Tegningsgodkendelse

    Til brugerdefinerede konstruktioner, reverse-engineer Raydafon OEM-delen, producerer en prøve og bekræfter boring, slaglængde, installationsafstand og portdimensioner med køberen.

  4. 04

    Smedning og varmebehandling

    7-pass formsmedning og dobbeltældende varmebehandling stabiliserer kroppen til over 1250 MPa trækstyrke. Honing og hårdforkromning følger.

  5. 05

    Samling og tryktest

    Stempel, tætninger, servomodul og buffer er samlet. Cylinderen er tryktestet ved 32 MPa og slagtestet for glathed og servorespons.

  6. 06

    Pakning og forsendelse

    Cylindre er pakket i forstærkede trækasser med anti-rust olie og beskyttende endestykker. Sendes til søs, med fly eller ekspres med pakkeliste, faktura og inspektionsrapport.

Dokumentation og kvalitetssupport

  • ✓
    Materialecertifikat

    Certifikat for kropslegeret stål, dobbeltældende varmebehandlingsjournal, datablad for forsegling sammensat med hver forsendelse.

  • ✓
    Tryktestrapport

    Hver cylinder tryktestet ved 32 MPa før pakning. Lækage, glathed, servorespons og porttilpasning registreres.

  • ✓
    Dimensionel inspektionsjournal

    Boring, stang, slaglængde, installationsafstand og portdimensioner registreret i forhold til den bestilte specifikation eller kundetegning.

  • ✓
    Eksport emballage

    Forstærket trækasse med anti-rust olie og beskyttende endestykker. Store cylinderpartier palleteret og fastspændt til søfragt.

Ofte stillede spørgsmål

Hvad er en hydraulikcylinder med kranløft?

En kranløftende hydraulikcylinder er den hydrauliske komponent, der styrer bomvinklen på en mobilkran. Luffing refererer til at hæve eller sænke bommen, og cylinderen driver denne bevægelse gennem et dobbeltvirkende flertrins teleskopdesign. Det er en af ​​kernecylindrene på mobilkraner ved siden af ​​kontravægtcylinderen og støttebenscylinderen.

Hvad er referencemodellen og dens drivkraft?

Referencemodellen er ZXSTC1000S.2.5-00 med 3000 kN dynamisk kraft i realtid, 32 MPa arbejdstryk, Φ320 mm boring, Φ280 mm stang, 4000 mm slaglængde, 4750 mm installationsafstand og 1522 kg enhedsvægt. Raydafon understøtter tilpasset boring og slaglængde til OEM-kranmærker.

Hvilket materiale og smedningsproces bruges?

Cylinderhuset er 7-pass støbe-smedet af højstyrkelegeret stål af luftfartskvalitet, derefter dobbeltældet for at stabilisere trækstyrken over 1250 MPa. Denne smedningsproces forbedrer kornstruktur og udmattelseslevetid sammenlignet med konventionel støbning eller bearbejdning fra stang, hvilket betyder noget på en 3000 kN trykcylinder, der kører kontinuerlige løftecyklusser.

Hvor præcis er servostyringen?

Raydafon bruger et integreret elektrohydraulisk servomodul med servoventilkerner i luftfartskvalitet og en magnetostriktiv forskydningssensor med ±0,03 mm nøjagtighed. Dette understøtter stabil drift med ultralav hastighed ved 0,08 mm/s, så operatøren kan placere bommen præcist uden stick-slip.

Hvordan fungerer det tredobbelte tætningssystem?

Den tredobbelte progressive tætningsstruktur har tre lag. Hovedtætningen er en perfluorether-gummi-kompositring importeret fra Tyskland med et dobbeltlæbedesign til tovejs trykkompensation. Det mellemste lag bruger en trinformet støvlæbe, der opsnapper faste partikler større end 5 μm. Det ydre lag giver ekstra viskerbeskyttelse. Anti-forureningsevnen er 40 % højere end en enkeltlæbeforsegling.

Hvad er energibesparelsesmekanismen?

Raydafon bruger et innovativt differentialamplitudekredsløb, der reducerer hydraulikoliecirkulationsvolumen med 35 % under ubelastede forhold. Kombineret med en højeffektiv permanent magnet synkronmotorpumpegruppe reduceres systemets omfattende energiforbrug med 28 % sammenlignet med den traditionelle løsning.

Hvad er vedligeholdelsescyklussen og tilpasningsområdet?

Cylinderen er designet til en 5000-timers vedligeholdelsesfri cyklus i saltspray- og støvmiljøer. Raydafon understøtter fuld-spec tilpasning af cylinderboringsdiametre fra Φ50 mm til Φ500 mm, plus OEM-emballage og private label. MOQ er 5 enheder pr. model.

Hvordan anmoder jeg om et tilbud?

Send din kranmodel og tonnage, påkrævet tryk, boring/slagspecifikation, portstørrelse, mængde og destinationsport. Raydafon vil bekræfte modellen eller designe en brugerdefineret build og derefter tilbyde et FOB Ningbo tilbud med leveringstid og pakningsdetaljer.

Er du klar til at købe specialtilpassede hydraulikcylindre?

Send din kranmodel og tonnage, påkrævet tryk, boring/slag-specifikation og ordremængde. Raydafon vil bekræfte modellen eller designe en brugerdefineret build og derefter tilbyde et FOB Ningbo tilbud med leveringstid og pakningsdetaljer.
