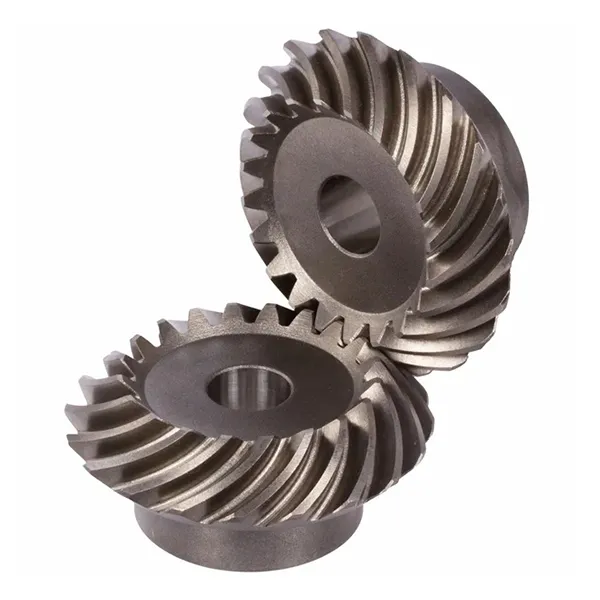

Spiralt skrågear

Raydafon fremstiller koniske spiralgear til retvinklede drev på sin egen fabrik i Ningbo, Kina. Den buede tandlinje holder to eller flere tænder i kontakt i hvert øjeblik, så drevet kører mere jævnt og støjsvagt end et lige skråpar af samme størrelse og bærer mere drejningsmoment for sine dimensioner. Standardmoduler kører fra M3 til M12 med præcisionskvaliteter DIN6 til DIN9, produceret til ISO, DIN, ANSI, JIS eller BS. Materialerne omfatter legeret stål, C45, rustfrit stål, messing, kobber, aluminium og POM, med overfladebehandlinger fra zink og fornikling til sort oxid, Geomet og Dacromet. Tandhjulet kan skæres med så få som fem tænder, hvilket tillader et stort reduktionsforhold i et enkelt retvinklet trin, og tandflankerne kan slibes efter varmebehandling for de højere præcisionsgrader. Gear leveres som matchede par med kontaktmønsteret kontrolleret før afsendelse. Send din tegning eller prøve for et tilbud inden for 24 timer.

Spiralskrågear — buet tand højrevinklet drev, M3 til M12

Det koniske spiralgear er det retvinklede transmissionsvalg, når glathed og belastningskapacitet betyder mere end noget andet. Buede tandlinjer holder to eller flere tænder i kontakt i hvert øjeblik, så drevet kører stille og roligt, slides jævnt og bærer langt mere belastning end et lige skråpar af samme størrelse. Raydafon skærer, varmebehandler og sliber disse tandhjul på sin egen fabrik i Ningbo, Kina.

5 tænder minimumPå tandhjulet, hvilket tillader store et-trins udvekslinger
DIN6 – DIN9Præcisionskvaliteter, slebet på forespørgsel
M3 – M12Standard moduler, andre til tegning

Design begrundelse

Hvorfor vælge et spiralformet gear i stedet for et lige skrå gear

Forskellen mellem de to er helt i tandlinjen. Et lige konisk tandhjuls tænder løber radialt, så hver tand griber ind i den parrende tand i hele dens bredde på samme øjeblik - et pludseligt slag, der gentager sig ved hver tand. Et spiralbevel gears tænder er skåret i en kurve, så kontakten begynder i den ene ende af tanden og fejer over til den anden, præcis som en lynlås lukker. Den enkelte geometriske ændring er ansvarlig for hver fordel nedenfor.

Spiral konisk gear

  • To eller flere tænder deler belastningen hele tiden, fordi overlapningskoefficienten er højere
  • Gradvis indgreb i stedet for stød, så løbestøjen er væsentligt lavere
  • Kontakttrykket spredes over en længere kontaktlinje, hvilket giver mere ensartet slid
  • Pinion kan køre med så få som 5 tænder, hvilket tillader et stort forhold i et enkelt trin
  • Kontaktmønster kan justeres gennem skærehovedets radius og kan forbedres yderligere ved slibning
  • Frembringer en aksial kraft, som aksellejerne skal vælges til at bære

Lige vinkelgear

  • En tand bærer den fulde belastning i indgrebstidspunktet
  • Slag ved hver tandindgang giver mere støj og vibrationer
  • Højere lokalt kontakttryk, så slid har en tendens til at koncentrere sig
  • Det praktiske mindste antal tænder på tandhjulet er højere, hvilket begrænser et-trins-forholdet
  • Enklere og billigere at skære, hvilket passer til lavhastigheds-, støjsvagt-kritiske drev
  • Der genereres ingen aksial kraft, så lejevalg er enklere

Et designpunkt, der er værd at planlægge for:fordi tandlinjen er spiralformet, genererer et konisk spiralgear aksialt tryk langs akslen. Det er ikke en defekt - det er prisen for glat engagement. Lejerne skal vælges til at tage det, hvorfor et spiralfasningspar normalt specificeres sammen med aksel og lejearrangement frem for som drop-in erstatning for et lige skråpar.

Specifikationer

Spiral vinkelgear specifikationer og tilgængelige muligheder

  • Modelnummer (modul)M3, M4, M5, M8, M12 og andre
  • TandformSpiral (buet tandlinje), retvinklet drev
  • Minimum antal tandhjul5 tænder
  • PræcisionskvaliteterDIN6, DIN7, DIN8, DIN9
  • StandarderISO, DIN, ANSI, JIS, BS og ikke-standard / til tegning
  • MaterialerLegeret stål, C45 stål, rustfrit stål, messing, kobber, aluminium, POM
  • TandbehandlingFræset, hærdet eller slebet (slibning brugt til de højere præcisionskvaliteter)
  • Tolerance0,001 mm – 0,1 mm afhængig af funktion og præcisionskvalitet
  • OverfladebehandlingForzinket, forniklet, passivering, oxidation, anodisering, Geomet, Dacromet, sort oxid, fosfatisering, pulvercoating, elektroforese
  • Yderligere operationerKugleblæsning, sandblæsning, varmebehandling, udglødning, temperering, polering
  • PakningPlastpose og karton, eller trækasse
  • BetalingsbetingelserT/T, L/C
  • Produktions gennemløbstid20 hverdage for prøver, 25 dage for bulk
  • PrøverPrøvepris USD 2–100; prøve ekspresfragt betalt af kunden

Komplet specifikationsark. Scroll the table sideways on a mobile device to read every row.

Punkt Specifikation
Modelnummer M3, M4, M5, M8, M12 osv.
Materiale Messing, C45 stål, rustfrit stål, kobber, POM, aluminium, legering og andre
Standard ISO, DIN, ANSI, JIS, BS og ikke-standard
Præcision DIN6, DIN7, DIN8, DIN9
Tandbehandling Hærdet, fræset eller formalet
Tolerance 0,001 mm – 0,01 mm – 0,1 mm, afhængig af funktionen og den specificerede præcisionsgrad
Overfladebehandling Forzinket, forniklet, passivering, oxidation, anodisering, Geomet, Dacromet, sort oxid, fosfatisering, pulvercoating, elektroforese
Slutte Kugleblæsning, sandblæsning, varmebehandling, udglødning, temperering, polering
Emballage Plastpose og karton eller træemballage
Betalingsbetingelser T/T, L/C
Produktions gennemløbstid 20 hverdage for prøven, 25 dage for bulk
Prøver Eksempel prisklasse USD 2-100. Eksempel på ekspresfragt betalt af kunden.
Anvendelse Automatiske styremaskiner, halvlederindustri, almindeligt industrielt maskineri, medicinsk udstyr, solenergiudstyr, værktøjsmaskiner, parkeringssystemer, højhastighedstog og luftfartstransportudstyr og lignende

Om tolerance og præcision:tallene i denne tabel er en række på tværs af hele produktfamilien, ikke en enkelt garanteret værdi. Tolerancen afhænger af den egenskab, der måles, modulet og den præcisionsgrad, du specificerer - et DIN6 jordgear har meget snævrere grænser end et DIN9 fræset. Fortæl os kravet om tilbageslag og kontaktmønster for din samling, og vi vil bekræfte, hvilken kvalitet og proces dit gear har brug for.

Fremstilling

Hvordan vi fremstiller og kontrollerer kvaliteten af ​​spiralbevelgear

Spiral koniske tandhjul er blandt de sværeste geartyper at producere godt, fordi tandflanken er en buet overflade, der skal genereres, ikke blot skæres. Processen, vi kører på hver ordre, er bevidst sekventiel: hvert trin afsluttes og inspiceres, før det næste begynder, så et problem fanges på det stadie, der skabte det, snarere end ved den endelige montering.

Blank forberedelse

Materiale vælges efter tegningen, og emnet vendes og belægges for at etablere de monteringsflader og -boringer, som hver senere operation refererer til.

Gearskæring

Tandflanker genereres på en spiralskæremaskine ved hjælp af skærehovedets radius, der producerer den nødvendige spiralvinkel og kontaktmønster.

Varmebehandling

Kabinethærdning øger tandoverfladehårdheden for slidstyrke, mens kernen forbliver sej nok til at absorbere de stødbelastninger, som drevet vil se.

Tandslibning

Hvor en højere præcisionsgrad er specificeret, slibes flanken efter varmebehandling for at korrigere forvrængning og forbedre kontaktarealet og overfladefinishen.

Kontrol af kontaktmønster

Parret køres i en testrig med markeringsmasse, så kontaktmønsterets position, form og størrelse kan inspiceres i forhold til tegningen, før parret frigives.

Eftersyn og pakning

Afsluttende dimensionskontrol af de funktioner, der betyder noget for samlingen, derefter beskyttende emballage til eksport - plastikpose og karton eller en trækasse til større sæt.

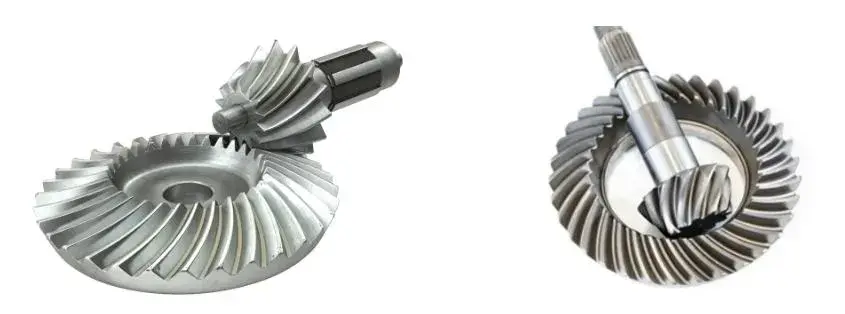

Spiral bevel gear with curved tooth flanks produced by Raydafon
Spiral konisk gear med genererede buede tandflanker.

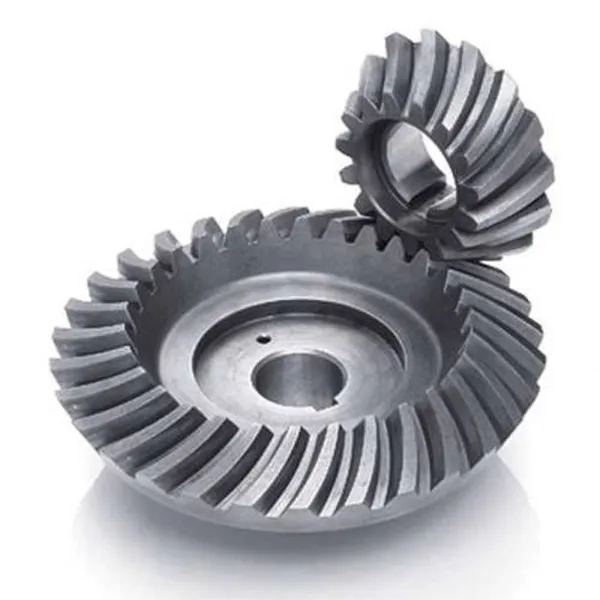

Spiral bevel gear pair showing matched contact pattern and mounting faces
Matchet gearpar — kontaktmønster og monteringsflader.

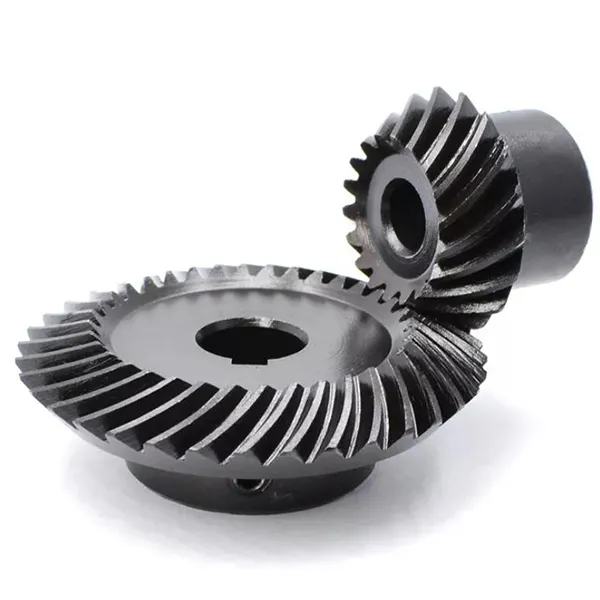

Spiral bevel gear tooth flank detail after grinding
Tandflankedetalje efter slibning.

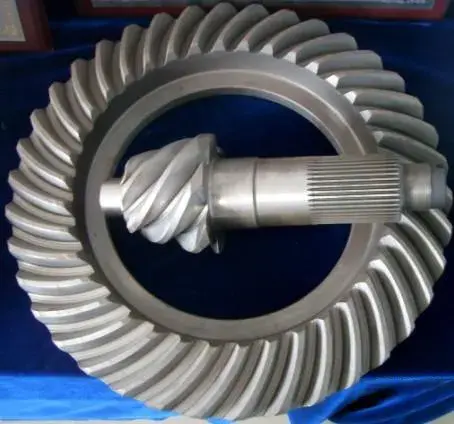

Spiral bevel gear inspection and measurement before packing
Afsluttende dimensionsinspektion før pakning.
Spiral bevel gear set prepared for export packing
Gearsæt klargjort til eksportpakning.

Vigtige fordele

Produktegenskaber

Jævn kørsel og lavt støjniveau

Fordi tandlinjen er buet, er mindst to tænder i indgreb på ethvert tidspunkt, og belastningen overføres fra den ene tand til den næste, når kontakten fejer hen over flanken. Der er ikke et enkelt øjeblik med påvirkning i fuld bredde, som der er med et lige vinkelgear, så vibrationer og støj falder mærkbart - hvilket er det, der gør denne tand til standardvalget, hvor støjen er kontrolleret, fra værktøjsmaskiners spindler til passagerkøretøjsaksler.

Høj bæreevne og jævnt slid

Helixvinklen hæver overlapningskoefficienten, hvilket betyder, at flere tænder deler belastningen, og kontakttrykket på hver flanke er lavere. Lavere tryk kombineret med en længere kontaktlinje spreder slitagen mere jævnt over tandoverfladen i stedet for at koncentrere den nær stigningslinjen. Det praktiske resultat er et gear, der bærer et tungere drejningsmoment for sin størrelse og holder sin nøjagtighed længere under kontinuerlig drift.

Bredt forholdsområde i et enkelt trin

Tandhjulet på et spiralfasende par kan skæres med så få som fem tænder, hvilket gør det muligt at opnå et stort reduktionsforhold i et retvinklet trin i stedet for to. For en maskindesigner betyder det færre dele, et kortere hus og mindre akkumuleret slør, og derfor optræder denne tandform så ofte i kompakte retvinklede gear.

Kontaktmønster kan rettes

Fordi flankekrumningen er indstillet af skærehovedets radius, kan kontaktmønsteret forskydes og korrigeres på skærestadiet og forbedres yderligere ved slibning efter varmebehandling. Denne kontrol over, hvor tænderne faktisk rører ved, er det, der adskiller et gearsæt, der kører stille i årevis, fra et, der klynker og buler inden for måneder - og det er en evne, der afhænger af maskinen og operatøren, ikke af tegningen alene.

Materialer og overfladebehandlinger, der passer til opgaven

Den samme tandgeometri kan fremstilles i legeret stål til drev med højt drejningsmoment, C45 eller rustfrit stål, hvor korrosionsbestandighed har betydning, og messing, kobber, aluminium eller POM til lettere eller ikke-magnetiske applikationer. Overfladebehandling vælges derefter for at matche miljøet - zink- eller nikkelbelægning, sort oxid, Geomet eller Dacromet til korrosionsbeskyttelse, anodisering til aluminium og pulverlakering eller elektroforese for udseende og øget holdbarhed.

Ansøgninger

Hvor der bruges spiralfasede gear

Hvor som helst et drev skal dreje 90 grader, mens det bærer reelt drejningsmoment og forbliver stille:

  • Værktøjsmaskiner— Spindeldrev, indekseringshoveder og fremføringsmekanismer, hvor transmissionsnøjagtighed bestemmer den færdige dels kvalitet
  • Automotive og transport— differential- og slutdrevsgear, hvor et støjsvagt, høj belastnings retvinklet par er afgørende
  • Automatiske styremaskiner— knastindeksere, drejeborde og pick-and-place-mekanismer
  • Halvleder og medicinsk udstyr— drev, der skal være glatte, støjsvage og gentagelige i stedet for blot stærke
  • Solenergi udstyr— tracker-drejedrev, hvor gearsættet fungerer under udendørs forhold året rundt
  • Parkeringssystemer og logistikudstyr— løfte- og overførselsmekanismer, der kræver kompakt vinkelreduktion
  • Højhastighedstog og luftfartsjordudstyr— hjælpedrev, hvor pålidelighed og lav vibration er specificeret
  • Generelle industrimaskiner— pumper, blandere, transportører og enhver kompakt retvinklet gear

Hvis din applikation ikke er på listen, beskriv pligten - indgangshastighed, drejningsmoment, forhold og monteringsarrangement. Et spiralfasningspar er normalt designet sammen med dets aksel- og lejelayout på grund af det aksiale tryk, det genererer, så jo tidligere vi ser arrangementet, jo bedre bliver resultatet.

Tilpasning

Brugerdefinerede spiralfasede tandhjul lavet efter tegning

Ud over standardmodulområdet kan parametrene, der afgør, om et gear passer til dit hus, alle fremstilles efter behov. Typisk tilpasning inkluderer:

  • Modul og tandantal
  • Spiralvinkel og spiralhånd
  • Forhold og matchet par
  • Boring, kilespor og not
  • Nav og monteringsfladegeometri
  • Materialevalg
  • Præcisionsgrad DIN6–DIN9
  • Overfladebehandling
  • Slibet eller fræset tandflanke
  • Mærkning og parret sæt identifikation

Send en måltegning, et prøvegear eller det påkrævede forhold, drejningsmoment og kuvert, og vi vil bekræfte den nærmeste standardgeometri eller tilbyde en ny. Spiral-bevel-par leveres som matchede sæt, så hvis du udskifter et gear af et par, så fortæl os det - udskiftning af kun halvdelen af ​​et matchet par producerer generelt støj og hurtigt slid, selvom begge dele er dimensionsmæssigt korrekte.

Ofte stillede spørgsmål om køber

Ofte stillede spørgsmål om køber

  • Hvad er forskellen mellem et konisk spiralgear og et lige vinkelgear?Tandlinjen: lige skrå tænder løber radialt og går i indgreb over deres fulde bredde på én gang, mens spiralfasede tænder er buede, så kontakten fejer gradvist fra den ene ende af tanden til den anden. Den buede form giver højere overlap, så belastningen deles af flere tænder, løb er jævnere og roligere, sliddet er mere jævnt, og tandhjulet kan skæres med så få som 5 tænder.
  • Kan du lave et spiralformet gear til min tegning eller fra en prøve?Ja. Send en dimensioneret tegning eller prøvegearet med modul, tandantal, spiralvinkel, forhold, boring og materiale. Vi bekræfter, om geometrien matcher eksisterende værktøj eller kræver en ny fræseropsætning, giver et tilbud i overensstemmelse hermed og kan levere en prøve på omkring 20 hverdage.
  • Hvilke materialer og overfladebehandlinger er tilgængelige?Legeret stål og C45 til drev med højt drejningsmoment, rustfrit stål, hvor der er behov for korrosionsbestandighed, og messing, kobber, aluminium eller POM til lettere eller ikke-magnetiske applikationer. Overfladebehandlinger omfatter zink- og nikkelbelægning, passivering, oxidation, anodisering, Geomet, Dacromet, sort oxid, fosfatering, pulverlakering og elektroforese. Fortæl os miljøet, og vi vil anbefale en.
  • Skal jeg bestille et matchet par eller et enkelt gear?Bestil et matchet par. Spiral koniske tandhjul overlappes, og deres kontaktmønster kontrolleres som et sæt, så udskiftning af kun ét gear af et eksisterende par producerer normalt støj og accelereret slid, selv når begge dele måler korrekt. Hvis kun ét gear er beskadiget, så send os begge, så udskiftningen kan matches med den overlevende del.
  • Hvorfor har et konisk spiralgear brug for specielle lejer?På grund af skruevinklen i tandlinjen genererer gearet en aksial trykkraft langs akslen ud over de tangentielle og radiale belastninger. Lejerne skal vælges til at bære denne trykkraft - sædvanligvis en konisk rulle eller et vinkelkontaktarrangement - hvilket er grunden til, at et spiralfasningspar bedst specificeres sammen med aksel- og lejelayoutet.
  • Hvad er din tolerance, leveringstid og betalingsbetingelser?Tolerance afhænger af funktionen og præcisionsgraden, der spænder fra 0,001 mm til 0,1 mm på tværs af familien; Fortæl os dit krav om modreaktion og kontaktmønster, og vi vil bekræfte, hvilken karakter der opnår det. Prøver tager omkring 20 hverdage og bulkproduktion 25 dage, prøvepriser er USD 2-100 med ekspresfragt betalt af kunden, og betalingsbetingelser er T/T eller L/C.

Relateret

Relaterede produkter og yderligere læsning

Anmod om et tilbud på spiralbevel gear

Send din tegning, prøve eller det nødvendige modul, forhold, drejningsmoment og konvolut. Vi bekræfter geometri, præcisionskvalitet og materiale og svarer med pris og leveringstid inden for 24 timer.

Send forespørgsel nu

* Tolerance, leveringstid og pristal er angivet som et interval på tværs af produktfamilien og bekræftes pr. ordre mod tegningen. Spiral koniske tandhjul leveres som matchede par; bekræft venligst det tilhørende varenummer før bestilling.
