Koniske tandhjul i plast

Raydafon fremstiller vinkelgear af plast i Ningbo, Kina, støbt i POM og nylon til retvinklede drev. Standardforhold er 1:1, 2:1, 3:1, 4:1 og 5:1; pitch-moduler M0,25 til M1; tand tæller 10 til 60; borediametre 3,0 til 10,0 mm; udvendige diametre 8,7 til 60,4 mm; driftstemperatur −40 °C til +80 °C. Varenumre omfatter GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M5120M, GB1M5120M, GB1M5120M GB1M512* og GB1M512BS*. BS-suffiks angiver en messingindsats og sætskrue. Vigtigt: GB1M512* og GB1M512BS* passer kun sammen med 60-tands koniske gear og er ikke kompatible med andre gear. Støbt tandgeometri giver stille, tæt mesh; polymeren er selvsmørende og kemikaliebestandig. Brugerdefineret modul, tandantal, boring, nav og materialekvalitet tilgængelig for tegning; tilbud indenfor 24 timer.

Koniske tandhjul i plast — specialstøbt POM og nylon, M0,25 til M1

Vinklede drivgear til små præcisionsmekanismer: en familie med fuld udveksling fra 1:1 til 5:1 med 10 til 60 tænder, støbt i POM eller nylon, med valgfri messingindsats og sætskrue. Stille nok til kaffemaskiner og printere, let nok til batteridrevne enheder og leveres til tegning overalt i verden.

  • 1:1 – 5:1Standardforhold
  • M0,25 – M1Pitch-modul (mod)
  • 10 – 60Tandantal tilgængelige
  • -40 til +80 °CDriftstemperatur

Koniske tandhjul i plast til højrevinklede drev — specialstøbt POM og nylon

Et konisk tandhjul af plast drejer et drev gennem 90 grader ved hjælp af støbte polymertænder i stedet for afskåret metal. Den enkelte ændring fjerner behovet for smøring, reducerer vægten af ​​parret og gør nettet mærkbart mere støjsvagt - hvilket er grunden til, at arrangementet dukker op i kaffemaskiner, printere, gardinmotorer, robotstøvsugere og små fjernbetjente køretøjer. Raydafon producerer denne familie som både producent og leverandør fra sin egen fabrik i Ningbo, Kina, så der er ingen handelsmargin mellem dig og støbemaskinen.

Tilpasning dækker over de parametre, der normalt afgør, om et gear passer: modul, antal tænder, boringsdiameter, nav- og navdimensioner, forhold og selve polymeren. Send en tegning, et prøveudstyr eller endda et foto med dimensioner, og vi vil bekræfte den nærmeste standarddel eller tilbyde et nyt værktøj. Relaterede produkter fra samme værksted omfatter de bredereplastik gearrækkevidde, denspiralformet tandhjul af plastfamilie til parallel-aksel drev, og metalvinkelgearlinje, hvor drejningsmomentet overstiger, hvad polymer kan bære.

Specifikationer for vinkelgear i plast

  • Standard dimension referenceΦ12 mm (også tilgængelig i de størrelser, der er angivet i tabellen nedenfor)
  • Pitch-modul (mod)M0.25, med 0.5 og 1.0 i standard delområdet
  • Materiale typePlast - POM, nylon (PA) eller efter behov
  • Forhold1:1, 2:1, 3:1, 4:1, 5:1
  • Driftstemperatur−40 °C til +80 °C
  • Valgfrie funktionerMessingindsats, sætskrue, tilpasset boring og nav
  • TilpasningModul, tandantal, boring, navlængde, tandbredde, materialekvalitet
Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Referencegeometri for keglegearfamilien i plast — dimensionsbogstaverne nedenfor svarer til denne tegning.
1:1Lige hastighed, retvinklet overførsel
2:1Halver udgangshastigheden
3:1Reduktion af tredje hastighed
4:1Reduktion af kvart hastighed
5:1Reduktion af femte hastighed

Vigtig matchende bemærkning:forholdet parrede par skal bruges sammen. De lige tandede vinkelgear i forholdet 1:1 er udskiftelige inden for deres forhold, mendelene i forholdet 5:1, hvis varenummer ender på * (GB1M512* og GB1M512BS*), passer kun til 60-tands koniske gear — deres geometri er ikke kompatibel med noget andet gear.Bekræft venligst det tilhørende varenummer før bestilling.

Dimensioner, tandtællinger og forhold

Alle mål i mm. Brug bogstaverne B, CD, C, E, F, G og H sammen med referencetegningen ovenfor for at kontrollere tilpasningen i forhold til dit eget layout.

Rul tabellen sidelæns for at læse hver kolonne. Den højre kolonne viser messingindsatsen og sætskrueversionen for hver del.

Varenr. Pitch
(mod)
Antal af
tænder
Alle mål i mm Messing indsats
& sætskrue
Udvendig dia. Pitch dia. Bore dia. B CD Nav dia. C Boss længde E Tandbredde F Længde G Længde H
1:1 forhold
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 forhold
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 forhold
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 forhold
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 forhold
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Læsning af tabellen:dele med BS-suffikset bærer en messingindsats og sætskrue til positiv akselfiksering. Bogstaverne B, CD, C, E, F, G og H følger referencetegningen i specifikationsafsnittet ovenfor. En bindestreg i en længdekolonne betyder, at dimensionen ikke er relevant for den del. Ikke sikker på, hvilket par der passer til dit layout? Send tegningen eller skaftmålene, så matcher vi det.

Produktdetaljer

Fotografier af vores formstøbte koniske tandhjul - tandform, nav og messingindsatsen.

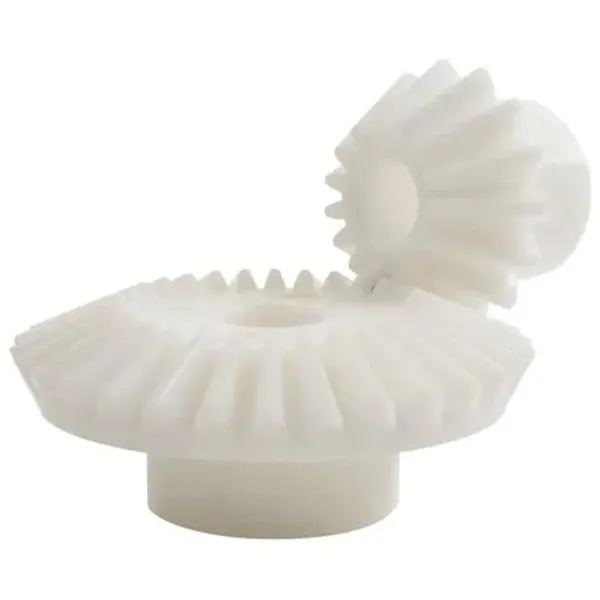

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Støbte koniske tandhjul i plast — tandform og navdetaljer på tværs af udvekslingsområdet.

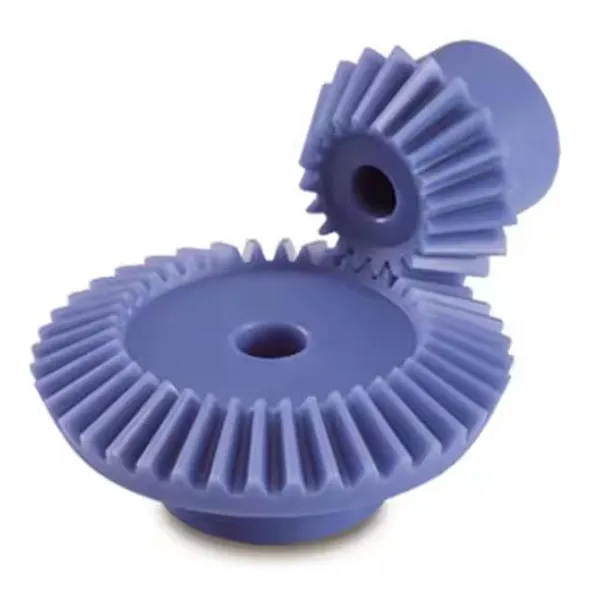

Plastic bevel gear pair in POM moulded for a right-angle drive
POM vinkelgearpar til et retvinklet drev.

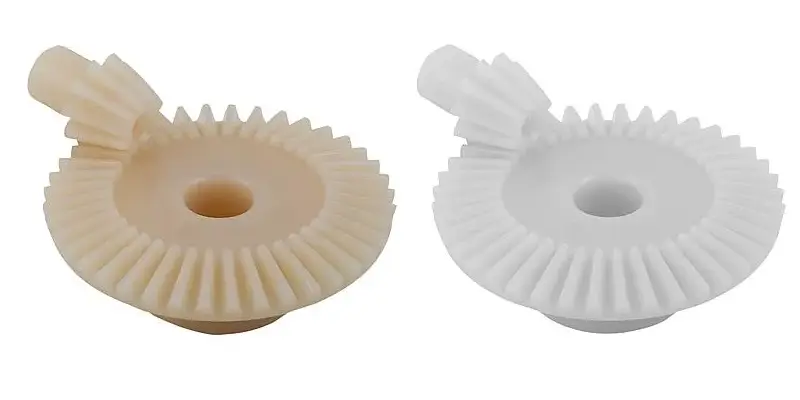

Plastic bevel gear set assembled and checked before packing
Sammenkoblede gearsæt kontrolleres for mesh og slør før pakning.

Vigtige fordele

  • Rene, slidbestandige polymererPOM og nylon modstår fugt og en bred vifte af kemikalier, så gearet bliver ved med at arbejde i fugtige, nedvaskede eller mildt ætsende miljøer, hvor et belagt metalgear til sidst ville korrodere. Ingen maling, ingen plettering og ingen oliefilm at vedligeholde.
  • Præcis formstøbte tænderTandformen kommer fra formhulen i stedet for en skærer, så indgrebet forbliver tæt og ensartet i hele partiet. Resultatet er en stabil, stille rotation - den egenskab, der betyder mest i støjfølsomme enheder såsom kaffemaskiner og printere.
  • En brøkdel af vægten af ​​metalLav masse reducerer belastningen på akslerne og lejerne, reducerer den inerti, motoren skal drive, og forlænger batterilevetiden i bærbare og batteridrevne produkter.
  • Retvinklet drev i en kompakt kuvertAffasningsgeometri overfører kraft gennem 90 grader uden behov for et separat gearkassehus, som holder små mekanismer korte og enkle at samle.
  • Tilpasset til din tegningModul, tandantal, boringsdiameter, nav- og navdimensioner, forhold og polymerkvalitet kan alle fremstilles efter behov. Hvis en standarddel i tabellen passer, siger vi det og sparer dig for værktøjsomkostningerne.
  • Fabriks-direkte pris og kontrolStøbning, inspektion og pakning sker internt, så der er ingen mellemmargin, og kvaliteten kontrolleres af det samme team, der har lavet delen.

Ansøgninger

Kombinationen af ​​lav vægt, støjsvag kørsel og korrosionsbestandighed gør plastiske vinkelgear velegnede til små retvinklede drev på tværs af flere produktfamilier.

Smart hjem enheder

Smarte gardinmaskiner åbner og lukker stille og roligt uden at forstyrre rummet, mens robotstøvsugere bruger det samme vinkeldrev til at klatre og dreje med lavt strømforbrug og lang levetid.

Kontorudstyr

Printere er afhængige af ensartet tandform for jævn papirfremføring og lav driftsstøj, og makuleringsmaskiner bruger den kemiske modstand og slidstyrke til at klare kontinuerlige papirbelastninger uden for tidlig fejl.

Legetøj og forbrugerprodukter

Fjernbetjente køretøjer nyder godt af den lave vægt, som forbedrer batterilevetiden, mens polymeren tåler fald og stød. Egnede materialekvaliteter er tilgængelige for børneprodukter.

Kaffemaskiner og små apparater

Vinklede drev i lukkede apparater kører uden fedtforurening af omgivende dele, og det formstøbte net holder driftsstøjen lav i boligmiljøer.

Instrumentering og små aktuatorer

Kompakte 90-graders overføringer i måle- og positioneringsmekanismer, hvor lav inerti og ikke-magnetiske, ikke-rustende dele er en fordel.

Brugerdefinerede maskiner

Ethvert lille retvinklet drev, hvor du ellers ville have brug for et metalfas, et separat hus og et smørepunkt. Send tegning og told, så rådgiver vi om materiale og forhold.

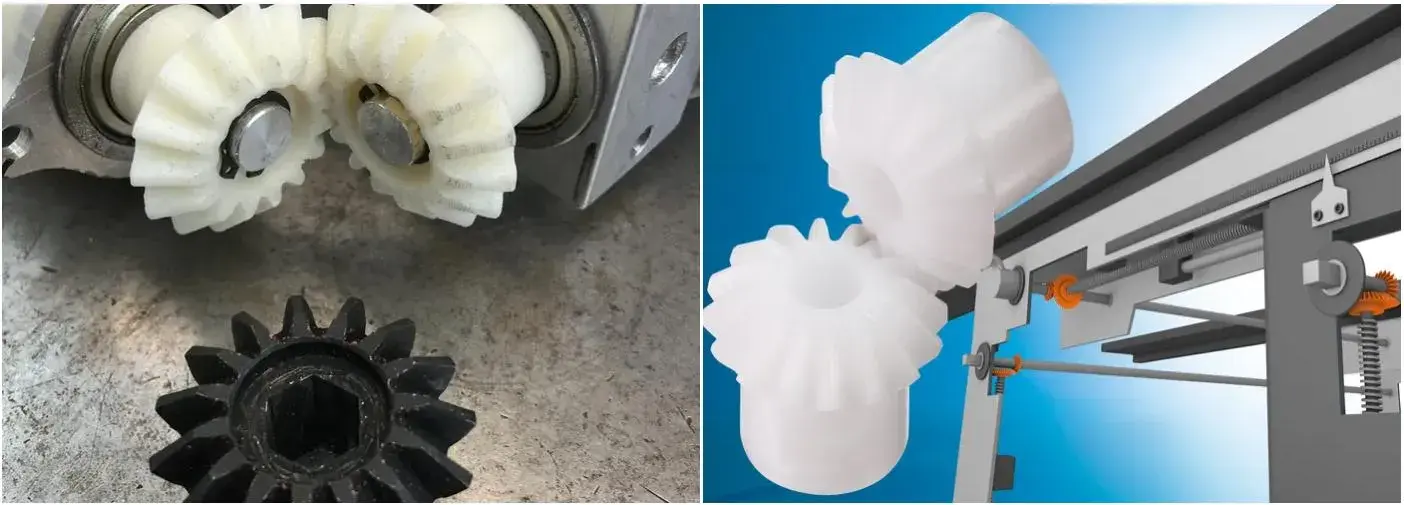

Plastic bevel gears used in smart home, office equipment and toy applications
Koniske plastgear i brug på tværs af smart-hjem, kontorudstyr og forbrugerprodukter.

Ofte stillede spørgsmål om køber

  • Kan du fremstille et vinkelgear i plast efter min tegning eller fra en prøve?Ja. Send en måltegning eller prøvegearet med modul, tandantal, forhold, boring og materialepræference. Vi bekræfter, om en eksisterende standarddel i tabellen ovenfor passer, eller citerer en ny form, og kan levere en bearbejdet prototype først, hvis du ønsker at validere geometrien før værktøj.
  • Hvilket materiale skal jeg vælge, POM eller nylon?POM er det sædvanlige valg til præcisionsfasningspar, fordi den er stiv, lav friktion og formstabil under fugt, hvilket holder centerafstand og tilbageslag forudsigeligt. Nylon er hårdere og bedre til at absorbere stød, men det absorberer fugt og bevæger sig lidt i dimension. Fortæl os belastningen, hastigheden og miljøet, og vi vil anbefale en.
  • Leveres gearene som et matchet par?Et skråpar fungerer kun korrekt med det sammenkoblingsgear, det er designet imod. Dele markeret med en stjerne (GB1M512* og GB1M512BS*) passer kun til 60-tands gearet og er ikke kompatible med andre gear. For hvert andet varenummer, bekræft sammenkoblingsdelen med os, før du bestiller, og vi vil kontrollere parret.
  • Hvad betyder BS-suffikset på varenummeret?BS angiver en messingindsats og sætskrue, som giver en positiv mekanisk fastgørelse til akslen i stedet for at stole på en almindelig støbt boring. Det er det sædvanlige valg, hvor gearet tager vendebelastning, eller hvor akselpasningen ikke må glide.
  • Hvad er arbejdstemperaturen, og kan du levere materiale med højere temperatur?Standardområdet er −40 °C til +80 °C. For udstyr, der kører varmere, kan materialer som PEEK eller PPS citeres; Fortæl os den kontinuerlige driftstemperatur, og vi vil bekræfte, hvad applikationen har brug for.
  • Hvad er din leveringstid og ordrebetingelser?Send varenummeret eller tegningen med det ønskede antal. Vi svarer med pris, eventuelt værktøjskrav og leveringstid - normalt inden for 24 timer. Standarddele sendes fra produktionslager; nyt værktøj følger den bekræftede tegning.

Relaterede produkter og yderligere læsning

Anmod om et tilbud på et vinkelgear i plast

Send varenummeret fra ovenstående tabel eller din egen tegning - modul, forhold, tandantal, boring og antal. Vi bekræfter montering mod parringsudstyret, rådgiver om materiale og svarer med pris og leveringstid inden for 24 timer.

Send forespørgsel nu

* Forhold skal bestilles som matchede par. Dimensioner følger referencetegningen i specifikationsafsnittet; bekræft venligst den endelige tegning mod din samling før bestilling. Messingindsats- og sætskrueversioner er identificeret med BS-suffikset.
