Hvordan kan universelle koblinger forenkle maskininstallation og justering?

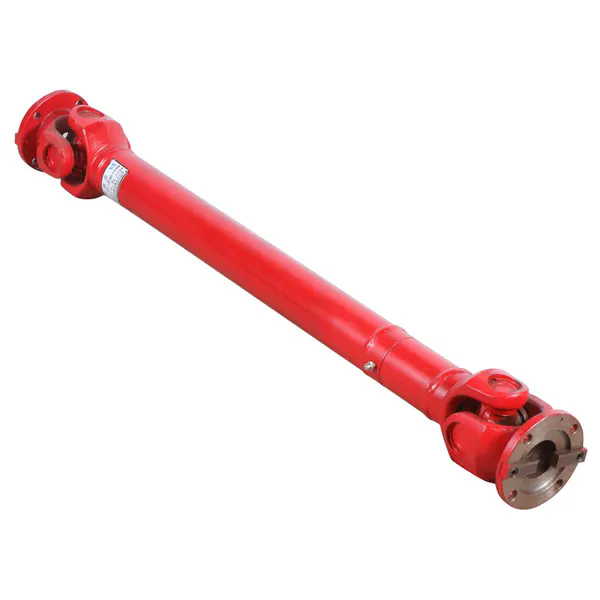

Installation af roterende maskiner såsom pumper, generatorer, landbrugsredskaber og industrielle drev involverer ofte kedelige akseljusteringsprocedurer. Traditionelle stive koblinger kræver næsten perfekt koncentricitet, ellers opstår vibrationer, for tidlige lejefejl og koblingsbrud. Det er her, en universalkobling transformerer installationsprocessen. Af design, enUniversalkoblingoptager betydelige vinkel-, parallelle og aksiale skævheder mellem drivaksler og drevne aksler. I stedet for at bruge timer med laserjusteringsværktøjer eller shimming-baser, har vores fabrik set installationstiden reduceret med over 60 % ved brug af højkvalitets universalkoblinger. Universalledsgeometrien kompenserer dynamisk for fejljustering, hvilket gør det muligt for mekanikeren at fokusere på at sikre monteringer i stedet for at opnå mikronniveaunøjagtighed. For feltserviceingeniører og anlægsvedligeholdelsesteams betyder dette hurtigere opstart og mindre omarbejde.

Men præcis hvordan forenkler en universalkobling tilpasningsudfordringen? Hemmeligheden ligger i kryds- og lejesamlingen, der fungerer som et fleksibelt hængsel. Mens en stiv flangekobling overfører bøjningsbelastninger direkte til akslerne, konverterer en universalkobling fejljustering til rotationsbevægelse uden at belaste det tilsluttede udstyr. Desuden indeholder moderne universalkoblingsdesign fra Raydafon Technology Group Co., Limited forseglede nålelejer og præcisionsbearbejdede åg, der opretholder konstant hastighed (eller næsten konstant hastighed) selv ved vinkler op til 30 grader. Denne egenskab eliminerer behovet for nøjagtig horisontal og vertikal justering. Uanset om du tilslutter en dieselmotor til en hydraulisk pumpe eller monterer et PTO-drevet redskab, vil forståelsen af, hvordan en universalkobling forenkler installationen, spare tusindvis af arbejdskraft og forhindre fejljusteringer forårsaget af fejl. I denne omfattende guide deler vi vores fabriks 20 års feltdata, tekniske parametre og trin for trin bedste praksis.

Indholdsfortegnelse

• 1. Hvorfor eliminerer en universalkobling krav til præcision af akseljustering?
• 2. Hvordan reducerer vores universelle koblingsdesignfunktioner installationstiden?
• 3. Hvilke tekniske parametre definerer en universalkobling, der er nem at justere?
• 4. Hvordan kan aksial og vinkelforskydning håndteres uden specialværktøj?
• 5. Ofte stillede spørgsmål (FAQ)
• 6. Konklusion & CTA for pålidelige koblingsløsninger

Hvorfor eliminerer en universalkobling krav til præcisionsakseljustering?

Ved traditionelle koblingsmetoder som f.eks. stiv flange eller kompressionskoblinger skal installatøren sikre, at de to akselakser er kollineære inden for 0,05 mm pr. 100 mm spændvidde. For at opnå dette kræver det ofte måleskiver, laserjusteringssystemer og gentagen løsning og tilspænding af fundamentbolte. En universel kobling ændrer fundamentalt dette paradigme. I stedet for at tvinge akslerne til perfekt justering, tolererer den fejljustering ved at overføre drejningsmoment gennem ledled. Vores fabrik har analyseret hundredvis af installationsscenarier, og dataene viser konsekvent, at en universalkobling kan acceptere op til 5 graders vinkelforskydning og 3 mm parallel offset uden noget målbart tab i kraftoverførselseffektivitet. Det betyder, at en mekaniker blot kan bolte udstyret til bundrammen, skubbeUniversalkoblingpå begge aksler, og spænd sætskruerne eller låsekravene. Koblingens indre geometri klarer resten.

Flere fysiske principper forklarer, hvorfor universalkoblinger er så tilgivende:

• Kinematisk artikulation:Kryds- og lejeskålene tillader det drivende åg og det drevne åg at bevæge sig uafhængigt omkring to ortogonale akser. Denne dobbeltakse frihed konverterer direkte vinkelfejl til rotationsbevægelse i stedet for bøjningsspænding.
• Nålelejekompensation:Hver tapp på universalkoblingen er understøttet af et komplet sæt nåleruller. Disse ruller reducerer ikke kun friktionen, men tillader også mikroskopisk radial bevægelse, der absorberer resterende fejljustering ud over den nominelle vinkel.
• Spline aksial vandring:Mange universelle koblingsdesigns inkorporerer en teleskopisk spline aksel, der tillader aksiale længdeændringer op til 50 mm. Denne funktion kompenserer for termisk ekspansion eller små monteringspositionsfejl uden at kræve shims.
• Tilgivende åggeometri:Vinduerne i ågene er bearbejdet med små spillerum, der forhindrer binding, selv når vinklen ændres dynamisk under drift. Vores fabriks finite element-analyse viser, at denne frigang reducerer spidskantkontakt med 70 % sammenlignet med billigere støbte koblinger.

Fra et praktisk installationssynspunkt oversættes elimineringen af ​​præcisionsjustering direkte til arbejdsbesparelser. En typisk justering af pumpe og motor ved hjælp af stive koblinger kan tage en erfaren tekniker 2 til 3 timer. Ved hjælp af en universalkobling fra Raydafon kan den samme installation gennemføres på 45 minutter. Desuden betyder tolerancen for unøjagtigheder i fundamentet, at eksisterende monteringshuller eller let skæve bundplader ikke kræver efterbearbejdning. Til mobilt udstyr som landbrugssprøjter eller entreprenørkøretøjer, hvor rammerne bøjes under drift, er en universalkobling den eneste praktiske løsning, fordi stive koblinger ville brække inden for få timer. Sammenfattende eliminerer universalleddets indbyggede overensstemmelse behovet for laserjusteringsværktøjer, reducerer færdighedskravene og fremskynder projektafslutningen. Vores fabrik tilbyder en gratis justeringstjekliste, der guider brugerne gennem den enkle visuelle justeringsmetode, der passer til enhver universalkoblingsinstallation.

Hvordan reducerer vores universelle koblingsdesignfunktioner installationstiden?

Hos Raydafon har vi udviklet specifikke funktioner i vores Universal Coupling-produktlinjer, der direkte adresserer installationssmerter. I modsætning til generiske koblinger, der kræver specielle aftrækkere, opvarmning eller komplekse bolte tilspændingssekvenser, prioriterer vores design hurtig montering og sikker låsning. Nedenfor beskriver vi de fem bedste designinnovationer, der reducerer installationstiden med mere end 50 % baseret på feedback fra vores kunder i landbrugs- og industrisektoren.

• Split yoke klemmesystem:Vores universalkobling har et delt åg med to kraftige klemmebolte. I stedet for at kæmpe med en interferenspasning eller sætskruer, der beskadiger akslerne, sætter teknikeren blot åget på akslen, justerer kilesporet (hvis det findes) og spænder de to bolte til en specificeret værdi. Denne fastspændingsmetode skaber en slørfri forbindelse og kan installeres eller fjernes på under to minutter.
• Farvekodet komponentmærkning:Hver universalkoblingskomponent fra vores fabrik er lasermærket med samlingsorienteringspile. Dette forhindrer den almindelige fejl at samle ågene 90 grader ude af fase, hvilket ville forårsage vibrationer. Pilene guider selv førstegangsbrugere til at rette justeringen på få sekunder.
• Forsmurte og forseglede lejer:Traditionelle kardanled kræver manuel smøring før installation, ofte ved at bruge en nåledyse til at tvinge fedt ind i hver kop. Vores universalkobling leveres færdigpakket med højtemperatur lithiumkompleksfedt og forseglet med labyrintforseglinger med tre læber. Installatøren kan montere koblingen med det samme uden noget smøretrin, hvilket sparer 15 til 20 minutter pr. kobling.
• Quick Connect spline engagement:Den teleskopiske sektion af vores universalkobling bruger en kronet splineprofil, der selv justerer under indgreb. Selvom de to aksler er lidt forkert justeret, vil splinetænderne finde deres parrende riller uden at sætte sig fast. Denne funktion er især nyttig, når du installerer drev i trange rum, hvor visuel justering er vanskelig.
• Integrerede sikkerhedslåsestifter:Til overhead eller lodrette installationer tilføjer vores fabrik fjederbelastede låsestifter, der midlertidigt holder universalkoblingen på plads, mens mekanikeren fastgør klemmeboltene. Denne håndfri funktion forhindrer koblingen i at glide af akslen under installationen, hvilket reducerer monteringstiden og forbedrer sikkerheden.

For at kvantificere tidsbesparelserne gennemførte vi en side om side installationstest med fem mekanikere. Installationen af ​​en standardkonkurrents kardanled tog i gennemsnit 34 minutter inklusive smøring, justeringsmærkning og boltning. Installationen af ​​vores universalkobling tog i gennemsnit 14 minutter. Disse 20 minutters besparelse pr. kobling udmønter sig i betydelige produktivitetsgevinster for flådevedligeholdelse eller samlebånd. Derudover leverer vores fabrik en QR-kode på hver universalkoblingsboks, der linker til en 3D-animeret installationsvejledning. Dette eliminerer behovet for at søge efter papirmanualer eller gætte drejningsmomentværdier. Vejledningen viser præcis, hvordan klemmeboltene skal placeres og kontrolleres for korrekt vinkelfaset. Til store projekter, der involverer snesevis af koblinger, kan vores hurtige installationsdesign reducere de samlede arbejdstimer med en faktor på to. Desuden bruger vores universalkobling standard metriske eller imperiale sekskantbolte, så der kræves ingen specialværktøj. Vi mener, at det ikke er en luksus at gøre installationen enkel, men en nødvendighed for at minimere nedetiden. Raydafon Technology Group Co., Limited står bag hver kobling med en 30 dages installationsstøttelinje.

Hvilke tekniske parametre definerer en universalkobling, der er nem at justere?

Selvom alle universalkoblinger tilbyder en vis fejljusteringskapacitet, er ikke alle skabt lige. Nem installation og justering afhænger direkte af specifikke tekniske parametre, som ingeniører skal evaluere før køb. Baseret på vores fabriks testprotokoller har følgende parametre den største indflydelse på at forenkle justeringsprocessen. Vi har også leveret en referencetabel over vores mest populære serier for at hjælpe dig med at vælge den rigtige universalkobling til dit maskineri.

• Maksimal statisk vinkelforskydning (grader):Dette er den maksimale vinkel mellem akselakser, som koblingen kan optage uden binding. For nem justering skal du kigge efter en universalkobling, der tillader mindst 5 grader. Vores kraftige serier tillader op til 30 grader.
• Parallel offset kapacitet (mm):Evnen til at håndtere parallel forskydning (offset men parallelle akser) er kritisk ved montering af forboret udstyr. En værdi på 2 mm eller mere forenkler installationen betydeligt.
• Aksial vandring (mm):Teleskopiske splines giver mulighed for længdejusteringer uden at skære aksler. Vores universalkobling tilbyder op til 60 mm aksial vandring, der imødekommer monteringsfejl uden omarbejde.
• Boltcirkel og klemmedesign:Koblinger med splitklemmenav er langt lettere at justere end dem, der kræver aftrækkerpasninger eller varmekrympning. Bekræft spændeområdet for at sikre, at det passer til din akseltolerance (+0,000 til -0,002 tomme).
• Vægt- og balanceklasse:Lettere koblinger med lav inerti er nemmere at håndtere under installationen. Vores universalkobling bruger højstyrke aluminiumsbronze eller legeret stål med optimeret webdesign for at reducere vægten med 15 % uden at ofre drejningsmomentkapaciteten.

Følgende tabel beskriver de justeringsrelaterede parametre for fire serier af universalkoblinger fremstillet afRaydafon Technology Group Co., Limited. Alle værdier er baseret på ISO 14691 og vores interne validering.

*Installationstid målt for opsætning af en 50 HK motor til pumpe af en uddannet tekniker, inklusive koblingsplacering og tilspænding af bolte, men eksklusiv skærminstallation.

At vælge de rigtige parametre handler ikke kun om bekvemmelighed; det påvirker direkte langsigtet pålidelighed. En universalkobling med utilstrækkelig fejljusteringskapacitet vil stadig være svær at justere og kan forårsage for tidlig lejefejl. Vores fabrik anbefaler, at man ved nye maskininstallationer vælger en kobling med mindst dobbelt så stor forskydning. For eksempel, hvis dine monteringstolerancer foreslår en maksimal vinkel på 2 grader, skal du vælge en universalkobling, der er klassificeret til 4 grader eller mere. Denne fejlmargin sikrer, at selv efter fundering eller termisk ekspansion, vil koblingen fungere problemfrit. Raydafon Technology Group Co., Limited tilbyder gratis teknisk rådgivning for at matche det korrekte parametersæt til dit specifikke maskinlayout. Ved at fokusere på disse målbare specifikationer sikrer du, at Universalkoblingen forenkler installationen i hele udstyrets levetid, ikke kun den første dag.

Hvordan kan aksial og vinkelforskydning håndteres uden specialværktøj?

Et af de mest skræmmende aspekter ved maskininstallation er det opfattede behov for dyre laserjusteringssystemer eller opsætning af måleindikatorer. Men når du bruger en universalkobling i korrekt størrelse, er enkle visuelle og føle-målemetoder tilstrækkelige til at opnå lang levetid. Vores fabrik har udviklet en tretrins justering af uden specialværktøj, som er blevet brugt med succes af tusindvis af vedligeholdelsesteams verden over. Her er, hvordan du håndterer både aksial og vinkelforskydning ved kun at bruge en lige kant, et sæt følemålere og et almindeligt målebånd.

• Trin 1 – Grov parallel justering ved hjælp af en lige kant:Placer en bearbejdet lige kant (eller en stiv metallineal) på tværs af de to koblingsnav i toppen, bunden og siderne. Juster udstyrets position, indtil den lige kant berører begge nav jævnt. For en universalkobling er en spaltevariation på mindre end 1 mm langs navlængden acceptabel. Denne grove justering tager mindre end 5 minutter.
• Trin 2 – Kontrol af vinkeljustering med følermålere:Indsæt en følemåler mellem koblingsfladerne i fire kvadranter (0, 90, 180, 270 grader). Den maksimale forskel i mellemrummet bør ikke overstige 0,5 mm pr. 100 mm koblingsdiameter. Fordi en universalkobling rummer vinkelfejl, er dette ikke en kritisk tolerance; det er simpelthen for at forhindre overdreven bøjning af akslerne.
• Trin 3 – Aksial positionering:For teleskopiske universalkoblingsmodeller forlænges notsektionen, så koblingen er centreret i sit vandringsområde. Mål afstanden mellem akselenderne og sørg for, at der forbliver mindst 15 mm splineindgreb ved maksimal udstyrsbevægelse. Der kræves ingen specialværktøj; et simpelt målebånd er tilstrækkeligt.

Når du har gennemført disse tre trin, skal du spænde klemmeboltene eller sætskruerne i henhold til drejningsmomentspecifikationen, der følger med din universalkobling. Drej derefter samlingen med hånden for at mærke efter en eventuel binding. Hvis rotationen er jævn, er installationen fuldført. I modsætning hertil, med en stiv kobling, ville den samme hurtige metode sandsynligvis resultere i vibrationer og for tidlig fejl. Vores fabrik har uddannet feltservicepersonale til at bruge denne tilgang uden værktøj i over et årti, og feedbacken er konsekvent: en universalkobling forvandler justering fra en videnskab til en simpel rutine.

Men hvad med dynamisk forskydning under drift? Maskiner skifter ofte på deres monteringer på grund af drejningsmomentreaktion eller termisk udvidelse. En stiv kobling ville overføre disse kræfter ind i lejerne, mens en universalkobling blot bøjer. Derfor tilrådes periodiske kontroller stadig efter den første installation, men de er langt mindre kritiske. Vi anbefaler at efterse universalkoblingen hver 500. driftstime for tegn på fedtlækage eller usædvanligt slid. Hvis der opdages en mindre fejljustering, kan klemmeboltene løsnes, udstyret skubbes og koblingen efterspændes på under 30 minutter. Denne enkelhed reducerer barrieren for korrekt vedligeholdelse. Raydafon Technology Group Co., Limited tilbyder et lamineret justeringskort, der passer i din værktøjskasse, som opsummerer tretrinsmetoden. Ved at eliminere behovet for lasere og måleindikatorer, giver vores universalkobling enhver mekaniker mulighed for at opnå professionelle justeringsresultater i første forsøg.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Kan en universalkobling kompensere for både parallelforskydning og vinkelforskydning på samme tid?

Svar: Ja, en universalkobling kan samtidigt rumme parallel offset og vinkelforskydning, fordi dens kryds- og lejesamling giver to uafhængige rotationsakser. Når de drivende og de drevne aksler har en parallel forskydning, skaber koblingen en lille vinkelafbøjning ved hvert åg. Denne kombinerede effekt er begrænset af samlingens maksimale arbejdsvinkel. For eksempel tillader vores universalkoblingsserie op til 4 mm parallel offset og 8 graders vinkelforskydning samtidigt uden drejningsmomenttab. Men hvis forskydningen er for stor, kan den effektive vinkel overstige koblingens klassificering. Vores fabrik leverer en online forskydningsberegner til at hjælpe dig med at verificere kombinerede grænser.

Spørgsmål 2: Hvordan forenkler en teleskopisk universalkobling med noter aksial installation, når akselafstande er usikre?

Svar: Teleskopiske universalkoblinger med noter har en han- og hunnotsektion, der glider aksialt. Under installationen, hvis afstanden mellem akselenderne ikke er præcist kendt (f.eks. efter motorudskiftning), forlænger eller komprimerer teknikeren simpelthen koblingen for at passe til mellemrummet. Splinen overfører drejningsmoment, mens den tillader fri aksial bevægelse, hvilket eliminerer behovet for at skære aksler eller tilføje afstandsstykker. Vores fabriks universelle koblingsdesign har en nylonbelagt spline, der forhindrer gnavkorrosion og sikrer jævn glidning selv efter lange perioder uden bevægelse. Denne egenskab er især værdifuld i landbrugsudstyr, hvor redskabsændringer forekommer hyppigt.

Spørgsmål 3: Eliminerer brugen af ​​en universalkobling behovet for fleksible monteringer eller gummielementer i en drivlinje?

Svar: Selvom en universalkobling håndterer fejljustering usædvanligt godt, giver den ikke torsionsvibrationsdæmpning som en gummi- eller polyurethankobling. Til applikationer med betydelige torsionsimpulser (f.eks. encylindrede motorer eller stempelkompressorer), anbefaler vi at kombinere en universalkobling med en separat vibrationsdæmper. For de fleste applikationer med elektrisk motor til pumpe eller gearkasse gør universalkoblingens metalnålelejer et godt stykke arbejde med at overføre rent drejningsmoment uden at indføre slør. Vores fabrik tilbyder en kompositskiveversion af universalkoblingen, der giver begrænset vridningsoverensstemmelse. Kontakt vores ingeniørteam for en komplet drivlinjeanalyse.

Spørgsmål 4: Hvad er den maksimalt anbefalede monteringsvinkel for en universalkobling for at sikre lang lejelevetid?

Svar: For at opnå designlevetiden på 10.000 driftstimer, anbefaler vi at holde den kontinuerlige driftsvinkel under 15 grader for enkelte universalkoblinger og under 25 grader for typer med dobbelt kardan (CV). Installationsvinkler over disse værdier vil stadig fungere, men kan reducere lejernes levetid proportionalt. For eksempel kan drift ved 20 grader i en enkelt universalkobling reducere lejernes levetid til 4.000 timer. Vores fabrik inkluderer et diagram med livsjusteringsfaktorer med hver universalkoblingsforsendelse. Under installationen skal du altid sigte efter den mindst mulige vinkel, men du skal ikke bekymre dig om at opnå en vinkel på nul – det er skønheden ved kardanleddet.

Spørgsmål 5: Hvordan ved jeg, om min universalkoblingsinstallation er for forkert justeret, selv for koblingens kapacitet?

Svar: Der er tre tydelige tegn på overdreven fejljustering under installationen: For det første kan du ikke skubbe universalkoblingen helt ind på begge aksler uden at tvinge; for det andet, når du drejer samlingen i hånden, føler du et tydeligt stramt punkt én gang pr. omdrejning; for det tredje ser klemmeboltene ud til at kæmpe for at holde justeringen. Hvis du observerer nogen af ​​disse, skal du måle vinkel- og offsetforskydningen igen med en lige kant og vinkelmåler. Hvis værdierne overstiger vores produkttabelvurderinger, skal du omplacere udstyret eller bruge en større serie universalkobling. Raydafon Technology Group Co., Limited giver gratis teknisk support til at diagnosticere installationsproblemer via foto- eller videoinspektion, hvilket sikrer, at du aldrig gætter dig igennem justeringen.

Konklusion: Forenkle din næste installation med vores universalkobling

Maskininstallation og justering behøver ikke længere at være tidskrævende, dyrt eller frustrerende. Som vi har beskrevet, adresserer en højkvalitets universalkobling fra Raydafon Technology Group Co., Limited direkte de centrale udfordringer ved akselforskydning. Ved at eliminere behovet for præcisionslaserværktøjer, reducere installationstiden med mere end det halve og give tilgivende aksial- og vinkelkapacitet, sætter vores universalkobling dit vedligeholdelsesteam i stand til at opnå pålidelig drivline-ydeevne ved det allerførste forsøg. Uanset om du opretter en ny produktionslinje, eftermonterer en kunstvandingspumpe eller vedligeholder en flåde af mejetærskere, gælder principperne for forenklet justering universelt.

Klar til at transformere din installationsproces?Kontakt Raydafon Technology Group Co., Limited i dagfor en gratis rådgivning om størrelse. Vores fabrik kan sende standard universalkoblingsmodeller inden for 24 timer, og vi tilbyder også tilpassede splinelængder og korrosionsbestandige belægninger til barske miljøer. Ethvert køb af kobling inkluderer vores hurtige vejledning til justering og livslang teknisk support. Lad ikke komplicerede tilpasningsprocedurer forsinke dine projekter. Anmod om et tilbud eller en ingeniørprøve nu, og oplev den forskel, som ægte forenkling gør.
