Hvilke fremstillingsprocesser sikrer høj nøjagtighed i præcisionsgear?

Præcisions gearer rygraden i utallige industrielle applikationer, fra automotive transmissioner og rumfartsaktuatorer til robotteknologi og vindmøller. Nøjagtigheden af ​​disse gear påvirker direkte systemets effektivitet, støj, vibrationer og levetid. Men hvilke fremstillingsprocesser sikrer den høje nøjagtighed, der kræves til disse krævende applikationer? Svaret ligger i en omhyggeligt orkestreret sekvens af bearbejdning, varmebehandling og efterbehandling, der hver især bidrager til gearets endelige geometri og overfladeintegritet. Hos Raydafon Technology Group Co., Limited, har vores fabrik fremstillet Precision Gear i over to årtier, og vi har forfinet vores processer for at opnå gearkvaliteter op til DIN 5 eller AGMA 12 med tandprofilafvigelser på mindre end 2 mikrometer. Denne artikel vil udforske de vigtigste fremstillingsprocesser - fra klargøring af emner til endelig inspektion - der muliggør produktion af højpræcisionsgear, og vi vil dele de tekniske parametre og kvalitetskontrolforanstaltninger, der understøtter vores succes.

Vejen til et præcisionsgear med høj nøjagtighed begynder med en grundig forståelse af gearets funktionelle krav: drejningsmoment, hastighed, belastning og driftsmiljø. Baseret på disse parametre udvælger vi det passende materiale - typisk højkvalitets legeret stål såsom 20CrMnTi, 18CrNiMo7-6 eller SAE 8620 - og anvender derefter en række processer, der inkluderer: smedning eller bearbejdning af emnet, slibning eller formning af tænderne, varmebehandling for at opnå styrke og slidstyrke for at opnå den endelige finish og slidstyrke. Hvert af disse trin skal kontrolleres nøje med specifikke skæreparametre, slibehastigheder og inspektionsprotokoller for at sikre, at det endelige præcisionsgear opfylder eller overstiger de påkrævede specifikationer. I denne omfattende guide vil vi nedbryde hver proces, give detaljerede specifikationer og tolerancedata og fremhæve metrologiens kritiske rolle i at sikre høj nøjagtighed. Vi vil også dele eksempler og bedste praksis fra vores fabriks omfattende erfaring i gearindustrien.

Indholdsfortegnelse

• 1. Hvorfor er Gear Hobbing en grundlæggende proces for præcision Gear Manufacturing?
• 2. Hvordan opnår gearslibning de højeste niveauer af nøjagtighed og overfladefinish?
• 3. Hvad er de vigtigste tekniske specifikationer for vores præcisionsgearproduktion?
• 4. Hvordan sikrer metrologi og kvalitetskontrol præcision gear præcision?
• Ofte stillede spørgsmål (FAQ)
• Konklusion og Custom Gear Konsultation

Hvorfor er Gear Hobbing en grundlæggende proces for præcision Gear Manufacturing?

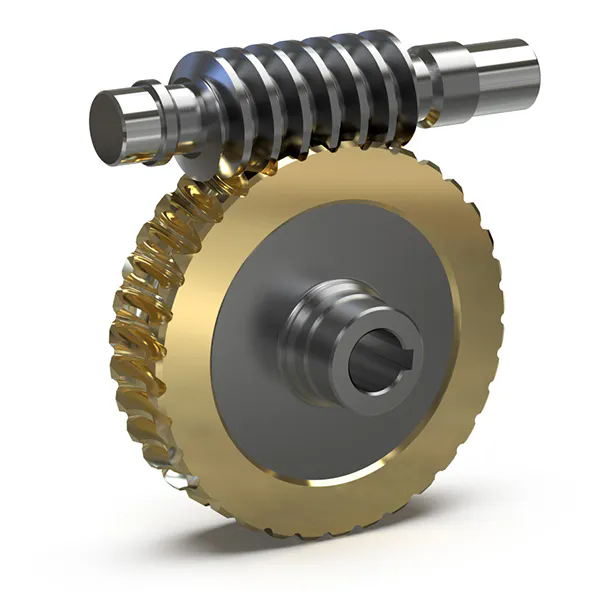

Gear hobbing er en af ​​de mest udbredte og alsidige processer til generering af tandhjulstænder. I denne proces føres en roterende kogeplade - som i det væsentlige er et cylindrisk værktøj med spiralformede skæretænder - hen over et roterende tandhjulsemne, hvorved tandmellemrummene gradvis skæres over. Hobbing er i stand til at producere gear af alle typer, inklusive cylindriske, spiralformede og snekkegear, med en høj grad af nøjagtighed og produktivitet. For et Precision Gear er hobbing-processen det første kritiske trin i at definere tandprofilen. Kogepladens nøjagtighed, maskinens stivhed og valget af skæreparametre har alle indflydelse på den oprindelige gearkvalitet. På vores fabrik bruger vi CNC kogeplademaskiner med elektronisk gearkassesynkronisering, som giver mulighed for præcis kontrol af kogepladen og emnets rotation, hvilket opnår en ledningsnøjagtighed på +/- 0,005 mm pr. 100 mm fladebredde.

Nøglefaktorer for at opnå høj nøjagtighed under gear hobbing:

• Kogeplade kvalitet:Kogepladen skal fremstilles med høj præcision, typisk AA-kvalitet eller bedre, med en profilnøjagtighed på +/- 2 mikrometer. Vores fabrik bruger kogeplader belagt med TiAlN eller AlCrN for at sikre ensartet skæreydelse og forlænget værktøjslevetid, hvilket direkte påvirker konsistensen af ​​tandhjulets profil.
• Maskinstivhed og termisk stabilitet:Kogemaskine skal være stiv for at modstå skærekræfter uden afbøjning, hvilket ville kompromittere nøjagtigheden. Vores maskiner har en støbejernsbase med avancerede termiske kompensationssystemer, der bevarer maskinens geometri selv under længere kørsler.
• Skæreparametre:Skærehastigheden, tilspændingshastigheden og skæredybden skal optimeres til det specifikke materiale. For et typisk 20CrMnTi gearemne bruges en skærehastighed på 80-120 m/min og en fremføringshastighed på 1-2 mm/omdrejninger for at opnå en balance mellem produktivitet og nøjagtighed. Vores fabriks procesingeniører bruger simuleringssoftware til at bestemme de optimale parametre for hver geartype.
• Kølevæske og smøring:Korrekt påføring af kølemiddel er afgørende for at kontrollere varmeudviklingen, som kan forårsage termisk udvidelse og påvirke tandgeometrien. Vi bruger et højtrykskølevæskesystem, der leverer 50 bar kølevæske direkte til skærezonen, hvilket sikrer effektiv spånevakuering og temperaturkontrol.

Et praktisk eksempel fra vores produktion af transmissionsgear til biler illustrerer vigtigheden af ​​præcision ved hobbing. Vi producerede et spiralformet gear med et modul på 2,5 og 32 tænder, hvilket krævede en tandprofilafvigelse på mindre end 3 mikrometer. Ved at bruge en højkvalitets kogeplade og optimere skæreparametrene opnåede vi en profilafvigelse på 2,5 mikrometer i kogepladetrinet, hvilket var inden for toleranceområdet. Dette betød, at det efterfølgende slibetrin krævede mindre materialefjernelse, hvilket reducerede den samlede cyklustid og forlængede slibeskivens levetid. Den omhyggelige kontrol af hobbing-processen er således ikke kun afgørende for nøjagtigheden, men bidrager også til den samlede produktionseffektivitet.

Efter hobbing bliver gearet normalt varmebehandlet for at opnå den nødvendige hårdhed og styrke. Selve kogningsprocessen giver dog en overfladeruhed på ca. Ra 1,6-3,2 mikrometer, hvilket er acceptabelt til mange anvendelser, men ikke tilstrækkeligt til højpræcisionsgear. Derfor efterfølges hobbing typisk af en efterbehandlingsproces, såsom barbering eller slibning, for at opnå den endelige præcision. Ikke desto mindre sætter hobbing-processen grundlaget for hele gearfremstillingsprocessen. En dårlig hobbing-operation kan ikke korrigeres fuldt ud ved efterfølgende efterbearbejdningsoperationer, hvilket gør styringen af ​​hobbing-processen til et grundlæggende krav for højnøjagtig Precision Gear-produktion.

Hvordan opnår gearslibning de højeste niveauer af nøjagtighed og overfladefinish?

Når det højeste niveau af nøjagtighed og overfladefinish er påkrævet, er gearslibning den foretrukne proces. Tandhjulsslibning bruger en roterende slibeskive, typisk lavet af keramik eller kubisk bornitrid (CBN), til at fjerne et tyndt lag materiale fra tandhjulets tænder efter varmebehandling. Denne proces korrigerer eventuelle forvrængninger forårsaget af varmebehandling og opnår den endelige tandprofil, bly og overfladefinish. For et præcisionsgear med en kvalitetsgrad på DIN 5 eller AGMA 12 er slibning afgørende. Vores fabrik anvender CNC-profilslibemaskiner, der kan opnå en tandprofilafvigelse på +/- 1,5 mikrometer, en blyafvigelse på +/- 2 mikrometer og en overfladeruhed på Ra 0,2-0,4 mikrometer. Disse niveauer af nøjagtighed er påkrævet til højhastigheds- og højbelastningsapplikationer såsom rumfartstransmissioner og robotteknologi.

Nøglefaktorer for at opnå høj nøjagtighed under gearslibning:

• Valg af slibeskive:Slibeskiven skal være tilpasset gearmaterialet og den ønskede finish. Til hårde materialer (58-62 HRC) bruger vi CBN hjul med en forglasset binding, som giver fremragende formfastholdelse og lavt slid. Til blødere materialer anvendes keramiske hjul. Hjulet er klædt på ved hjælp af en diamantbehandlingsrulle for at sikre, at det har den korrekte profil og skarphed.
• Slibeparametre:Slibehastigheden, skæredybden og tilspændingshastigheden kontrolleres omhyggeligt. Til finishpassagen bruger vi en lille skæredybde (0,01-0,02 mm) og en langsom fremføringshastighed for at opnå den ønskede overfladefinish og undgå termiske skader på tandhjulstanden. En højtrykskølevæske (op til 80 bar) ledes mod slibezonen for at reducere varmeudvikling og skylle slibespåner væk.
• Måling undervejs:Vores slibemaskiner er udstyret med in-proces målesystemer, der kontinuerligt måler tandhjulets tykkelse under slibning. Når tandtykkelsen når den ønskede værdi, stopper maskinen automatisk, hvilket sikrer, at gearet ikke er overjordet. Denne funktion er afgørende for at opnå snævre dimensionelle tolerancer.
• Termisk kompensation:Slibning genererer varme, der kan få gearet og maskinen til at udvide sig, hvilket påvirker nøjagtigheden. Vores maskiner har termiske kompensationssystemer, der overvåger temperaturen på spindlen, emnet og miljøet og justerer slibeparametrene i overensstemmelse hermed for at opretholde nøjagtigheden.

Et casestudie fra en producent af vindmøllegearkasse fremhæver vigtigheden af ​​gearslibning. Producenten krævede et stort skrueformet gear med et modul på 8 og 80 tænder, med et AGMA 12 kvalitetsniveau. Gearet skulle modstå højt drejningsmoment og høje cykliske belastninger, så nøjagtigheden var altafgørende. Vores fabrik jordede gearet ved hjælp af et CBN-hjul på en CNC-profilsliber. Det endelige gear havde en profilafvigelse på 1,2 mikrometer, en blyafvigelse på 1,8 mikrometer og en overfladeruhed på Ra 0,25 mikrometer. Gearet blev installeret med succes i vindmøllen og har fungeret med fremragende ydeevne i over fem år. Producenten rapporterede, at gearets høje nøjagtighed bidrog til en stigning på 3 procent i turbineeffektiviteten.

Udover profilslibning tilbyder vi også superfinishing operationer såsom honing eller lapning til tandhjul, der kræver den højest mulige overfladefinish og støjreduktion. Honing bruger et tandhjulsformet værktøj med slibende sten til at fjerne en lille mængde materiale og forbedre overfladefinishen til Ra 0,1 mikrometer eller bedre. Dette er især fordelagtigt for gear, der bruges i elektriske køretøjer, hvor støjreduktion er kritisk. Slibeprocessen kombineret med disse superfinishing-operationer gør os i stand til at producere Precision Gear, der opfylder de mest krævende specifikationer. Hos Raydafon fortsætter vi med at investere i den nyeste slibeteknologi, herunder CBN-slibeskiver og intelligent processtyring, for at fastholde vores konkurrencefordel inden for højnøjagtig gearfremstilling.

Hvad er de vigtigste tekniske specifikationer for vores produktion af præcisionsgear?

Raydafon Technology Group Co., Limited tilbyder en omfattende kapacitet til fremstilling af præcisionsgear, der dækker en bred vifte af geartyper, størrelser og nøjagtighedsgrader. Vores produktionskapacitet omfatter spiral-, spids-, vinkel-, snekke- og planetgear med moduler fra 0,5 til 20 og diametre fra 10 mm til 1500 mm. Tabellen nedenfor opsummerer de vigtigste tekniske specifikationer og opnåelige nøjagtighedsniveauer for vores Precision Gear-produktion. Alle værdier er baseret på vores standard kvalitetskontrolprocedurer og overvåges løbende for at sikre overholdelse af internationale standarder såsom DIN, AGMA og ISO.

Ud over standardspecifikationerne tilbyder vores fabrik adskillige valgfrie funktioner til at forbedre ydeevnen af ​​Precision Gear. Disse omfatter: profilændringer (kroning og spidsaflastning) for at optimere belastningsfordelingen og reducere støj; specielle overfladebehandlinger såsom fosfatering, nitrering eller DLC-belægning for forbedret slidstyrke; og tilpassede materialer til specifikke applikationer (f.eks. rustfrit stål til korrosive miljøer eller Inconel til højtemperaturapplikationer). Vi leverer også en komplet geardesignservice, inklusive strukturanalyse, kontaktmønsteranalyse og NVH-optimering (støj, vibration og hårdhed).

Vores kvalitetskontrolsystem er baseret på ISO 9001:2015 og IATF 16949:2016 for bilindustrien. Hvert Precision Gear er udsat for et omfattende inspektionsregime, der inkluderer dimensionskontrol, gearanalyse og, hvor det er nødvendigt, ikke-destruktiv test (NDT) såsom magnetisk partikelinspektion eller ultralydstestning. Inspektionsresultaterne registreres i en detaljeret rapport, der ledsager gearforsendelsen. Vores fabrik klRaydafon Technology Group Co., Limitedhar et dedikeret metrologilaboratorium udstyret med det nyeste inspektionsudstyr, herunder et Klingelnberg P65 gearmålecenter, en Zeiss CMM og en overfladeruhedstester. Denne investering i metrologi sikrer, at hvert Precision Gear, vi producerer, opfylder de specificerede nøjagtighedskrav og giver vores kunder den tillid, de har brug for til deres kritiske applikationer.

Hvordan sikrer metrologi og kvalitetskontrol præcisionsgearnøjagtighed?

Fremstilling af præcisionsgear med høj nøjagtighed er umulig uden streng metrologi og kvalitetskontrol på alle stadier af produktionen. Gears nøjagtighed er defineret af et sæt parametre, herunder tandprofil, ledning, stigning og udløb, som alle skal måles og kontrolleres. På vores fabrik har vi implementeret et omfattende kvalitetskontrolsystem, der begynder med råvareinspektion og strækker sig gennem hvert fremstillingstrin til den endelige inspektion. Kernen i vores kvalitetskontrolsystem er brugen af ​​avancerede gearmåleinstrumenter, såsom gearanalysatorer og koordinatmålemaskiner (CMM'er), som giver meget nøjagtige målinger af alle gearparametre. Disse instrumenter er kalibreret til internationale standarder og betjenes af dygtige metrologiteknikere. Dataene opnået fra disse målinger bruges ikke kun til accept eller afvisning af gear, men også til processtyring, hvilket giver os mulighed for at identificere tendenser og foretage justeringer af fremstillingsprocessen, før dele går ud af tolerance.

Nøgleaspekter af vores metrologi og kvalitetskontrolsystem for Precision Gear:

• Indgående materialeinspektion:Hver batch af råmateriale testes for kemisk sammensætning, hårdhed og mikrostruktur ved hjælp af et spektrometer og et metallurgisk mikroskop. Dette sikrer, at materialet opfylder den specificerede kvalitet og er egnet til fremstillingsprocessen.
• Måling undervejs:Under hobbing og slibning bruger vi målesystemer i processen, der giver feedback i realtid om tandtykkelsen af ​​tandhjulet. Dette giver os mulighed for at opdage og korrigere eventuelle afvigelser med det samme, hvilket forhindrer produktion af skrotdele.
• Endelig gearanalyse:Når alle fremstillingsoperationer er afsluttet, inspiceres hvert Precision Gear på en gearanalysator. Analysatoren måler tandprofilen, ledningen, stigningen og udløbet og beregner gearets kvalitet i henhold til DIN- eller AGMA-standarder. Måleresultaterne sammenlignes med de angivne tolerancer, og ethvert gear, der falder uden for tolerancebåndet, afvises.
• Statistisk proceskontrol (SPC):Vi bruger SPC til at overvåge vigtige procesparametre over tid. Dette giver os mulighed for at identificere tendenser, der kunne indikere et problem under udvikling, såsom værktøjsslid eller maskindrift, og træffe korrigerende handlinger, før nogen dele produceres uden for specifikationen.

Et nyligt eksempel fra vores produktion af rumfartsgear illustrerer vigtigheden af ​​metrologi. Gearene skulle opfylde AGMA 13 kvalitetsstandarder med en tandprofilafvigelse på mindre end 1 mikrometer. For at opnå dette implementerede vi en inspektionsprotokol i flere trin: efter hobbing blev gearene inspiceret ved hjælp af en gearanalysator for at kontrollere profilen og ledningen. Efter varmebehandling blev gearene inspiceret igen for at kontrollere for forvrængning. Under slibning overvågede en in-proces-måler tandtykkelsen kontinuerligt. Efter afsluttende slibning blev tandhjulene inspiceret på en højnøjagtig gearanalysator (Klingelnberg P65). Den afsluttende inspektion viste, at alle gear opfyldte den specificerede tolerance, med en profilafvigelse på 0,8 mikrometer. Disse data blev samlet i en detaljeret inspektionsrapport, som blev leveret til kunden, hvilket gav dem sikkerhed for, at gearene opfyldte deres strenge krav.

Vores fabrik hos Raydafon Technology Group Co., Limited tilbyder også en måleservice til kunder, der kræver tredjepartsverifikation af gearets nøjagtighed. Vi kan måle gear leveret af kunden og give en detaljeret rapport om deres nøjagtighed, inklusive alle relevante parametre. Denne service er især nyttig for kunder, der vurderer kvaliteten af ​​gear fra flere leverandører, eller som udvikler nye geardesign og har brug for at validere deres prototyper. Ved at investere i avanceret metrologiudstyr og løbende uddanne vores metrologipersonale sikrer vi, at vores Precision Gear konsekvent lever op til de højeste niveauer af nøjagtighed. Denne forpligtelse til kvalitet er en hjørnesten i vores omdømme i gearfremstillingsindustrien.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er forskellen mellem gear hobbing og gear shaping med hensyn til nøjagtighed?

Svar: Både hobbing og formning er geargenereringsprocesser, men de adskiller sig i den måde, værktøjet interagerer med emnet på. Kogeplader er en kontinuerlig proces, der generelt er hurtigere og mere produktiv, men den kan efterlade små ledningsfejl på grund af kogepladens skruevinkel. Shaping er på den anden side en intermitterende proces, der kan producere tandhjul med meget lave ledningsfejl, hvilket gør den velegnet til gear med smalle fladebredder, eller hvor der kræves høj ledningsnøjagtighed. For præcisionsgear med høj nøjagtighed efterfølges hobbing typisk af slibning, mens formning kan bruges som en afsluttende skæreproces for tandhjul med moderate krav til nøjagtighed. Vores fabrik vælger den optimale proces baseret på gearets geometri og den nødvendige nøjagtighedsgrad.

Spørgsmål 2: Kan slibning rette alle fejl introduceret af tidligere processer?

Svar: Slibning er en meget effektiv proces til at rette fejl som profilafvigelser, ledningsfejl og runout. Den kan dog ikke rette grove fejl såsom manglende tænder eller alvorlige tandformsfejl forårsaget af en defekt kogeplade eller forkert værktøjsindstilling. Derudover fjerner slibning kun en lille mængde materiale (typisk 0,05-0,15 mm pr. side), så eventuelle fejl, der er større end slibetillægget, kan ikke rettes. Derfor skal koge- og varmebehandlingsprocesserne være godt kontrolleret for at sikre, at de indførte fejl er inden for slibekapaciteten. Vores fabriks processtyringssystem sikrer, at dette er tilfældet, så slibning er altid effektiv.

Spørgsmål 3: Hvad er den typiske tolerance for et præcisionsgear efter slibning?

Svar: Tolerancen for et præcisionsgear afhænger af applikationen og den krævede kvalitetsklasse. For et DIN 5 gear (AGMA 12) er typiske tolerancer: profilafvigelse +/- 1,5-2,0 mikrometer, blyafvigelse +/- 2,0-3,0 mikrometer og pitchafvigelse +/- 0,5-1,0 mikrometer. For DIN 4 (AGMA 13) er tolerancerne endnu snævrere: profilafvigelse +/- 1,0-1,5 mikrometer, blyafvigelse +/- 1,5-2,0 mikrometer og pitchafvigelse +/- 0,3-0,5 mikrometer. Vores fabrik kan opnå disse tolerancer på vores CNC slibemaskiner, og vi leverer en omfattende målerapport med hvert gear.

Spørgsmål 4: Hvordan sikrer du nøjagtigheden af ​​gearinspektionsudstyr?

Svar: Nøjagtigheden af ​​vores gearinspektionsudstyr er sikret gennem et strengt kalibreringsprogram. Alle vores gearanalysatorer og CMM'er kalibreres årligt af akkrediterede kalibreringslaboratorier ved hjælp af sporbare standarder. Derudover bruger vi mastergear og kalibreringsartefakter til at verificere målemaskinernes ydeevne på ugentlig basis. Vores metrologilaboratorium er temperaturstyret til 20 +/- 1°C for at minimere effekten af ​​termisk ekspansion på målinger. Vi deltager også i sammenligningsprogrammer mellem laboratorier for at validere nøjagtigheden af ​​vores måleresultater. Denne strenge tilgang sikrer, at vores inspektionsudstyr altid producerer nøjagtige og pålidelige resultater.

Spørgsmål 5: Tilbyder Raydafon Technology Group Co., Limited tilpasset geardesign og prototypetjenester?

Svar: Ja, vi leverer omfattende geardesign og prototypetjenester. Vores ingeniørteam kan arbejde sammen med dig om at designe et præcisionsgear, der opfylder dine specifikke præstationskrav, herunder materialevalg, tandgeometri og varmebehandling. Vi bruger avanceret geardesignsoftware til at simulere gearets ydeevne under belastning, og vi kan producere prototype gear til test og validering. Når prototypen er godkendt, kan vi skalere op til fuld produktion ved hjælp af vores højnøjagtige fremstillingsprocesser. Vi tilbyder hurtige ekspeditionstider for prototyper og konkurrencedygtige priser for produktionsmængder. Kontakt vores ingeniørteam for at diskutere dine behov for geardesign.

Konklusion: Præcisionsgearfremstilling gennem fremragende proces

Fremstillingen af ​​præcisionsgear med høj nøjagtighed er en kompleks opgave, der kræver en kombination af avancerede processer, omhyggelig proceskontrol og streng metrologi. Fra kogning til slibning og fra varmebehandling til slutinspektion skal hvert trin udføres med præcision for at opnå de nødvendige tolerancer. Hos Raydafon Technology Group Co., Limited, har vores fabrik etableret et ry for ekspertise inden for fremstilling af præcisionsudstyr, drevet af vores investering i avanceret udstyr, vores dygtige arbejdsstyrke og vores forpligtelse til kvalitet. Vores muligheder spænder over en bred vifte af geartyper, størrelser og nøjagtighedsgrader, og vi er dedikerede til at give vores kunder gear, der opfylder de mest krævende specifikationer.

Hvis du har et krav til præcisionsgear med høj nøjagtighed,kontakt Raydafon Technology Group Co., Limited i dagtil en konsultation. Vores ingeniørteam vil arbejde sammen med dig for at forstå din applikation og levere en skræddersyet løsning, fra design til levering. Vi tilbyder konkurrencedygtige priser, hurtige leveringstider og et komplet udvalg af supporttjenester, herunder materialevalg, designoptimering og eftersyn.Anmod om din gratis Precision Gear-konsultation nu fra Raydafon Technology Group Co., Limited, og oplev kvaliteten og pålideligheden af ​​vores fremstilling af præcisionsgear.
