Krydsede spiralgear

Raydafon er en Kina-baseret OEM-producent og leverandør af krydsede skrueformede gear til præcisionsinstrumenter, medicinsk udstyr, automotive hjælpedrev, smart home-enheder og industrielt maskineri. Standardsortimentet dækker modul 0,8-4 mm, akselvinkel justerbar 25°-90°, slebet tandoverflade, transmissionseffektivitet over 90%. Materialemuligheder omfatter højstyrkelegeret stål, rustfrit stål, aluminiumbronze, nylon og slidbestandig ingeniørplast. Det krydsede spiralformede tanddesign overfører kraft mellem ikke-parallelle og ikke-krydsende aksler, sparer layoutplads og reducerer kørestøj. Brugerdefineret modul, tandnummer, akselvinkel, boring, kilegang, materiale og overfladebehandling understøttes. Prøveordrer, bulkordrer og private label-emballage er tilgængelige. Send tegnings- eller prøvedetaljer, påkrævet materiale, mængde og destinationsport for et hurtigt tilbud.
Kina OEM producent af krydsede spiralgear

Producent af krydsede spiralgear til ikke-parallel akseltransmission i præcisionsinstrumenter og industrielle drev

Raydafon er en Kina-baseret OEM-producent og leverandør af krydsede spiralgear, også kaldet skruetandhjul. Krydsede spiralformede gear overfører kraft mellem ikke-parallelle og ikke-krydsende aksler, hvilket gør dem velegnede til kompakt automationsudstyr, bærbare køleventilatorer, tandlægestolsjusteringssystemer, hjælpedrev til bilmotorer og smarte gardintransmissionsenheder. Standardsortimentet dækker modul 0,8-4 mm, akselvinkel justerbar 25°-90°, slebet tandoverflade og transmissionseffektivitet over 90%. Materialemuligheder omfatter højstyrkelegeret stål, rustfrit stål, aluminiumbronze, nylon og slidbestandig ingeniørplast. Brugerdefineret modul, tandnummer, akselvinkel, boring, kilegang, materiale og overfladebehandling understøttes. Send din tegning eller prøvedetaljer, påkrævet materiale, mængde og destinationsport for at anmode om et tilbud.

0,8-4 mmModuludvalg
25°-90°Skaftvinkel
>90 %Transmissionseffektivitet
5 MaterialerStål · rustfrit · bronze · nylon · plast

Hvorfor krydsede spiralgear bruges, hvor almindelige gear ikke kan passe

Standard cylindriske tandhjul, spiralformede tandhjul og koniske tandhjul overfører kraft mellem parallelle eller krydsende aksler. Når et maskinlayout sætter to aksler i en ikke-parallel, ikke-skærende vinkel, kan almindelige gear ikke indgribe korrekt. Krydsede spiralformede tandhjul løser dette ved at bruge en spiralformet tandform, der tillader de to aksler at overføre kraft i en vinkel, typisk mellem 25° og 90°.

Dette gør krydsede spiralformede gear velegnede til kompakte designs. I en bærbar køleblæser er mellemrummet mellem motorakslen og ventilatorbladets aksel meget lille. I et tandlægestolsjusteringssystem er ryglænet og sædets drivaksler i forskellige vinkler. I et hjælpedrev til en bilmotor er vandpumpens og generatorens indgangsaksler forskudt fra hoveddrevet. Krydsede spiralformede tandhjul håndterer disse layouts uden at tilføje store gearkasser eller koniske gearsæt.

Raydafon producerer krydsede skrueformede tandhjul i en række materialer, så købere kan matche gearet til belastning, hastighed, korrosion og støjkrav. For relaterede geartyper, gennemgå helePræcisions gearkategori, denHelical Gearsiden ogBevel Gearside.

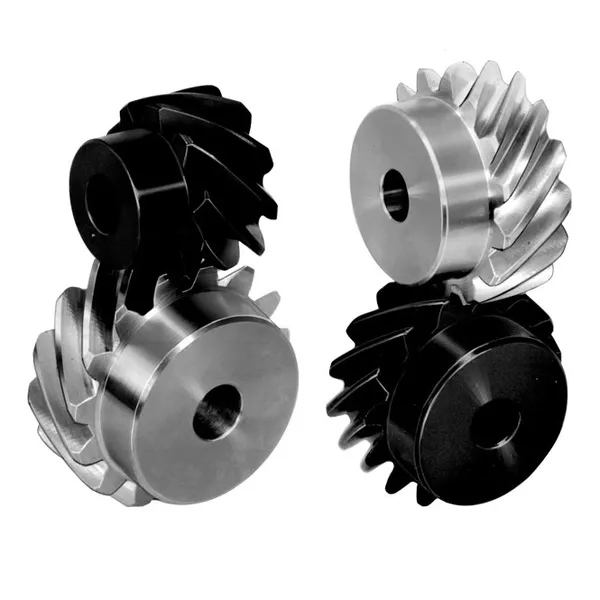

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Krydsede spiralformede gear til ikke-parallel akseltransmission

Standardspecifikationsområde og materialevalg

Tabellen nedenfor viser standardspecifikationerne for Raydafons krydsede spiralformede gear. Hvis dit udstyr kræver et andet modul, tandnummer, akselvinkel, boring eller kilegang, så send OEM-tegningen eller en fysisk prøve til specialfremstilling.

Parameter Standard rækkevidde Brugerdefineret mulighed
modul 0,8-4 mm Brugerdefineret modul tilgængeligt
Skaftvinkel 25°-90° Tilpasset vinkel tilgængelig
Tandoverflade Jord Slibning, lapning, fosfatering
Transmissionseffektivitet Over 90 % Afhænger af materiale, vinkel og smøring
Boring og kilegang Standard boring med kilespor Brugertilpasset boring, kilegang, sætskrue, D-form
Overfladebehandling Anti-rust olie Sort oxid, zinkbelægning, varmebehandling
Materiale Højstyrke legeret stål Rustfrit stål, aluminium bronze, nylon, ingeniørplast

Har du brug for en materialesammenligning eller en anbefaling til din ansøgning? Send oplysninger om belastning, hastighed, miljø og installationsplads. Raydafon vil foreslå det materiale og de specifikationer, der passer bedst til dine arbejdsforhold.

Tilgængelige materialetyper

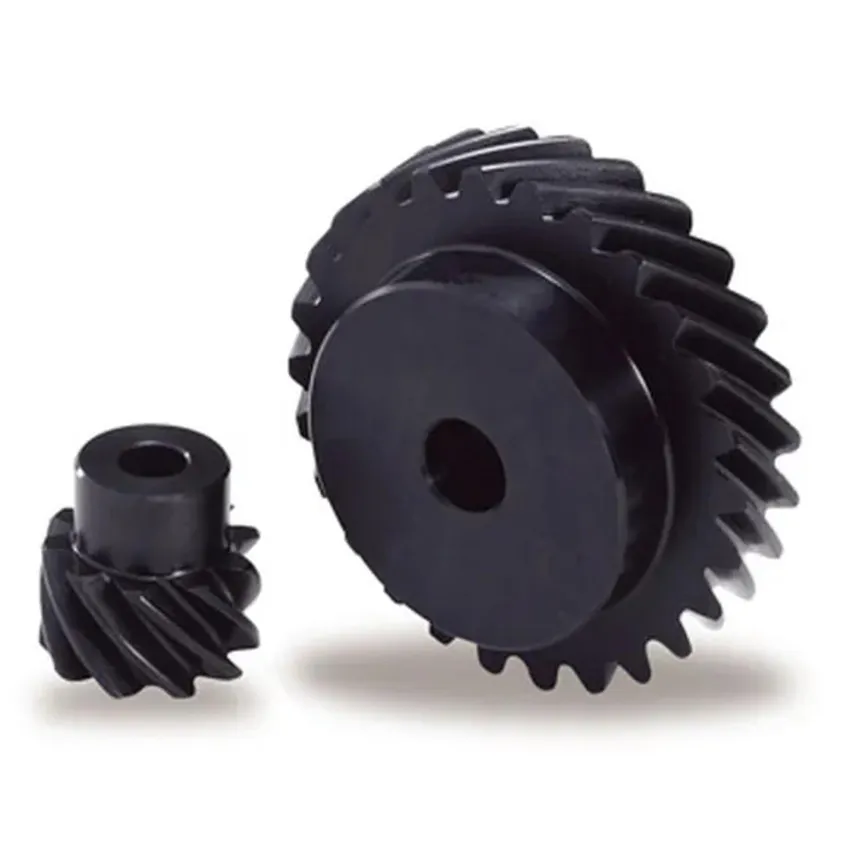

Steel crossed helical gears
Stål krydsede spiralgear

Højstyrkelegeret stål til tung belastning og applikationer med højt drejningsmoment i industrielle drev og automotive hjælpesystemer.

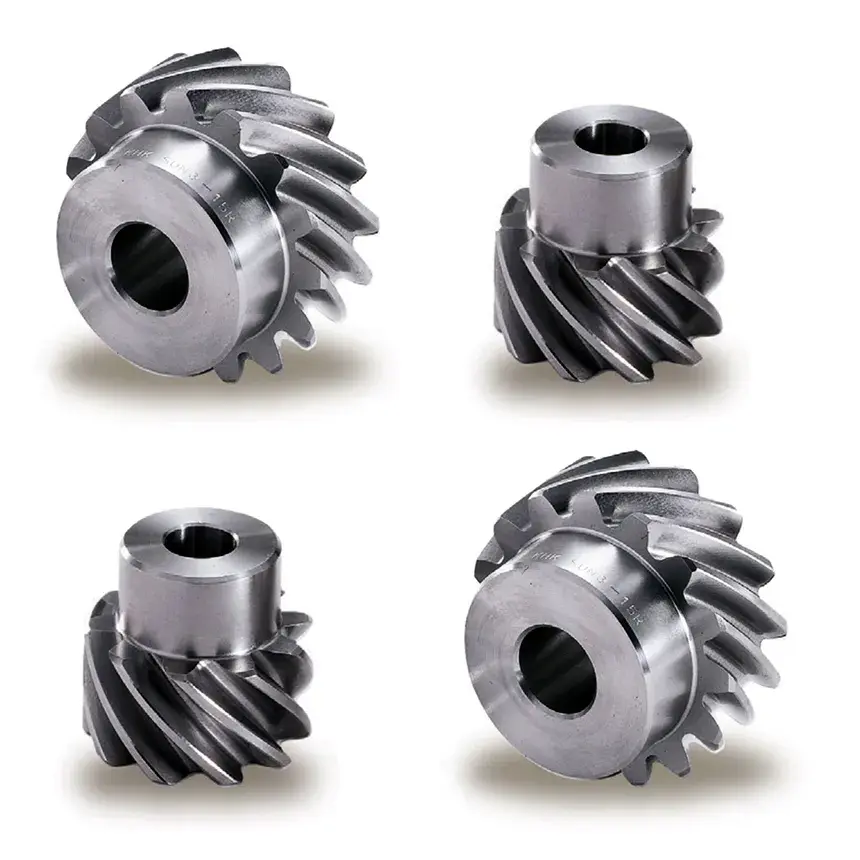

Stainless steel crossed helical gears
Krydsede spiralgear i rustfrit stål

Korrosionsbestandig til medicinsk udstyr, fødevaremaskiner, fugtige miljøer og udendørs installationer.

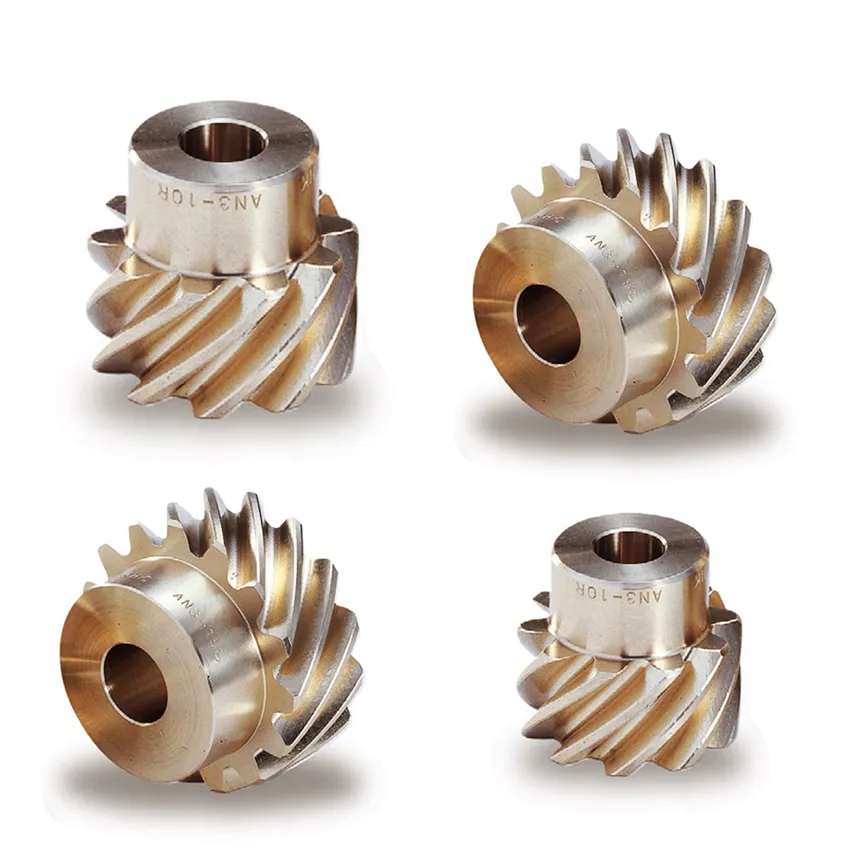

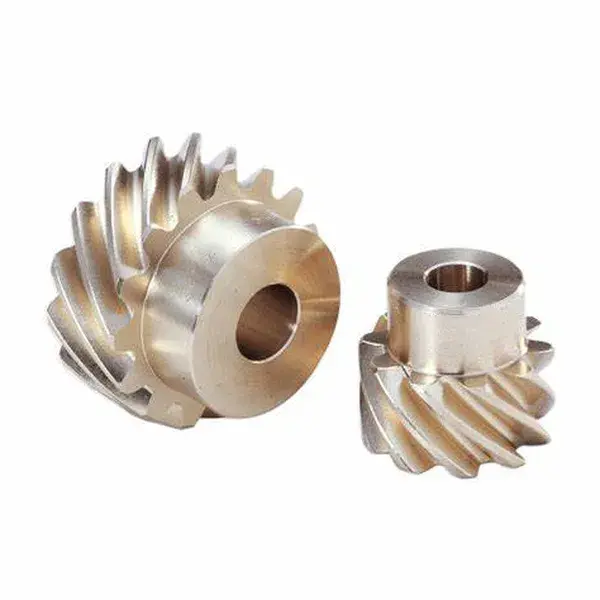

Aluminum bronze crossed helical gears
Aluminium bronze krydsede skrueformede gear

God slidstyrke og belastningskapacitet, velegnet til tunge maskiner, mineudstyr og transmission med højt drejningsmoment.

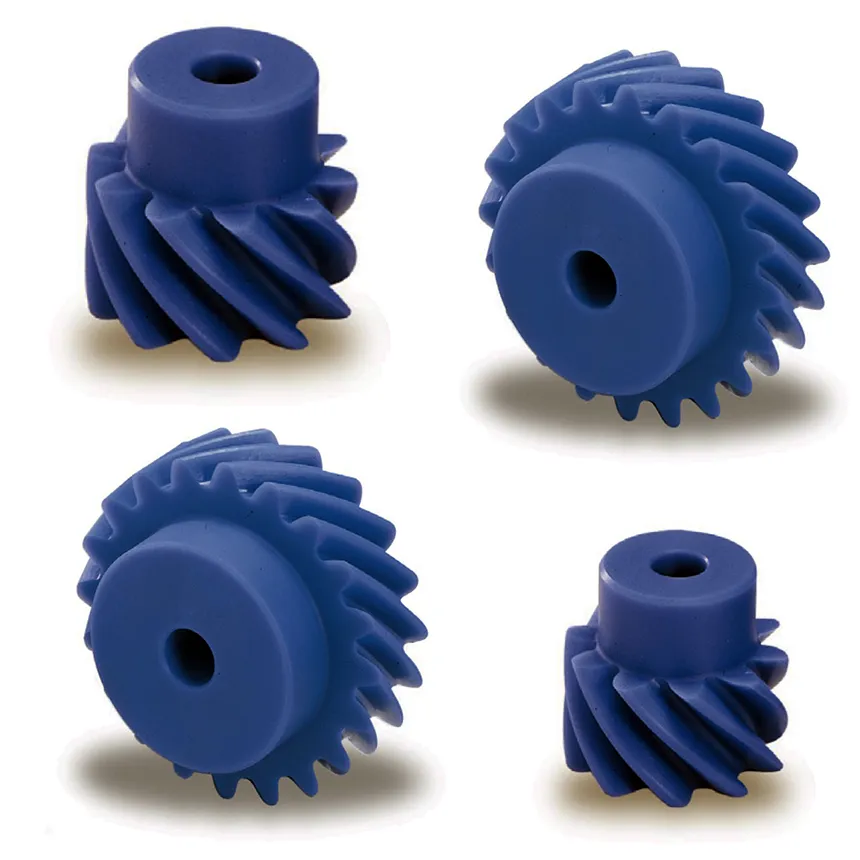

Nylon crossed helical gears
Nylon krydsede spiralgear

Let og støjsvag kørsel til smarte hjemmeenheder, kontorudstyr og præcisionsinstrumenter med lav belastning.

Anvendelser inden for præcisionsinstrumenter, medicinsk udstyr og industrielle drev

Elektronik Bærbar køleventilator transmission

Præcision på mikronniveau passer til det kompakte mellemrum mellem motoraksel og blæserbladsaksel, holder blæseren stille og understøtter et tyndt og let design.

Medicinsk Tandlægestol multi-vinkel justering

Overfører kraft til ryglæn og sædekomponenter i forskellige vinkler. Materialer af medicinsk kvalitet understøtter sikker og pålidelig drift.

Automotive Motorens hjælpedrev

Håndterer store moment- og stødbelastninger fra vandpumper og generatorer. Varmebehandling forbedrer slidstyrke og styrke under høje temperaturer og vibrationer.

Smart hjem Smart gardintransmission

Sender i en ikke-parallel vinkel med lav støj, sparer installationsplads og tilføjer komfort til hjemmeautomatiseringssystemer.

For relaterede transmissionskomponenter, seSkrue gearkategori, denSnekkegear og Snekkeakselside, ogSpurgearrækkevidde.

Kvalitetsbevis, inspektion og eksportsupport

Materiale- og varmebehandlingsoptegnelser

Materialekvalitets- og varmebehandlingsoptegnelser kan leveres med bulkforsendelser til købers kvalitetsgennemgang.

Tandprofil og dimensionsinspektion

Modul, tandnummer, akselvinkel, boring, kilegang og tandoverflade inspiceres i forhold til den bestilte tegning eller kundeprøve.

Indgreb og støjkontrol

Prøve- og bulkpartier kontrolleres for jævn indgreb, lav støj og stabil transmission før pakning.

Eksport emballage

Gear er pakket med anti-rust olie og beskyttende indpakning. Bulkordrer kan palleteres og spændes til søfragt, luftfragt eller ekspreslevering.

Tilpasset OEM-bestillingsproces

Trin 01 Send ansøgningsoplysninger

Angiv modul, tandnummer, akselvinkel, boring, kilegang, materiale, overfladebehandling, mængde og destinationsport.

Trin 02 Tegning eller prøvegennemgang

Raydafon gennemgår OEM-tegningen eller den fysiske prøve og bekræfter specifikationer og materialevalg.

Trin 03 Prøve og godkendelse

Til kundetilpassede projekter producerer Raydafon en prøve til køberbekræftelse før bulkproduktion.

Trin 04 Produktion og tilbud

Efter godkendelse giver Raydafon et FOB Ningbo tilbud, produktionsplan og pakningsdetaljer.

Ofte stillede spørgsmål

Hvad er krydsede spiralformede tandhjul?

Krydsede spiralformede tandhjul, også kaldet skruetandhjul, er spiralformede tandhjul, der går i indgreb med ikke-parallelle, ikke-skærende aksler. De overfører kraft mellem aksler i en vinkel, typisk 25° til 90°, og bruges, hvor layoutpladsen er begrænset, og der kræves jævn, støjsvag transmission.

Hvilket modul- og akselvinkelområde producerer Raydafon?

Raydafon producerer krydsede skrueformede tandhjul med modul 0,8-4 mm og akselvinkel justerbar fra 25° til 90°. Slibet tandoverflade og transmissionseffektivitet på over 90 % er standard i produktionssortimentet. Custom modul, tandnummer og akselvinkel understøttes mod kundetegninger.

Hvilke materialer er tilgængelige?

Materialemuligheder omfatter højstyrkelegeret stål, rustfrit stål, aluminiumbronze, nylon og slidbestandig ingeniørplast. Materialevalg afhænger af belastning, hastighed, korrosionsbestandighed og støjkrav.

Hvad er de vigtigste applikationer?

Krydsede spiralformede gear bruges i kompakt automationsudstyr, bærbare køleventilatorer, tandlægestolsjusteringssystemer, hjælpedrev til bilmotorer såsom vandpumper og generatorer og smarte gardintransmissionsenheder. Enhver anvendelse, der kræver ikke-parallel akseltransmission på begrænset plads, kan bruge krydsede skrueformede gear.

Kan Raydafon producere tilpassede OEM krydsede skrueformede gear?

Ja. Raydafon understøtter OEM-produktion fra kundetegninger eller fysiske prøver. Brugerdefineret modul, tandnummer, akselvinkel, boring, kilegang, materiale, overfladebehandling og private label-emballage er tilgængelige.

Hvilke oplysninger er nødvendige for et tilbud?

Send tegnings- eller prøvedetaljer, modul, tandnummer, akselvinkel, boring, kilegang, materiale, overfladebehandling, ordremængde og destinationsport. Raydafon vil svare med et FOB Ningbo tilbud og leveringstid.

Tilbyder du prøver før bulkordrer?

Ja. Raydafon kan producere prøver til køberbekræftelse før bulkproduktion. Prøvegennemløbstid afhænger af tegningskompleksitet og materialevalg.

Klar til at købe tilpassede krydsede spiralgear?

Send din tegning eller prøvedetaljer, modul, tandnummer, akselvinkel, boring, kilegang, materiale, overfladebehandling, ordremængde og destinationsport. Raydafon vil bekræfte specifikationen, producere en prøve, hvis det er nødvendigt, og derefter give et FOB Ningbo-tilbud med leveringstid og pakningsdetaljer.
