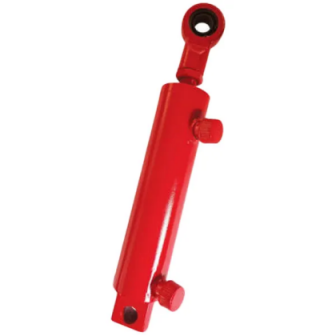

Hvilke trin skal følges, når man designer en hydraulisk cylinder?

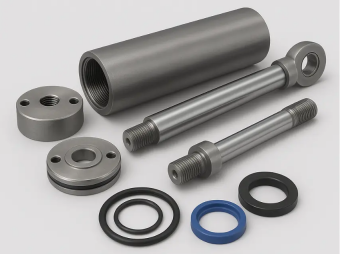

For det første murtykkelsesdesignet afHydraulisk cylinderAfhænger af trækstyrken af ​​materialet, arbejdstrykkravene, stempelslaget osv. Generelt bruger hydrauliske cylindre i nord grad 35 med stort strøm, lavt tryk, tynde vægge og store stempler. I syd anvendes klasse 45 tykvæggede højtrykscylindre og strukturelle design af amerikansk stil hovedsageligt. Gas fanget inde i den hydrauliske cylinder forårsager langsom gennemsøgning. Dette kan opnås ved gentagne gange at betjene den hydrauliske cylinder for at udvise gassen. I nødvendige tilfælde kan udstødningsindretninger indstilles i rørledninger eller på de to kamre i den hydrauliske cylinder under driften af ​​det hydrauliske system for at udvise gassen.

Valg af hydraulisk cylindervejledning understøtter

For den lavhastigheds gennemsøgning forårsaget af ujævn friktion af de interne guideelementer iHydraulisk cylinder, det anbefales at prioritere brugen af ​​metaller, som guiden understøtter. Hvis der bruges ikke-metalstøttinge, tilrådes det at vælge ikke-metalstøttinge med god dimensionel stabilitet i olien, især med en lille termisk ekspansionskoefficient. Derudover skal tykkelsen af ​​understøtningsringen strengt kontrolleres med hensyn til dimensionel tolerance og ensartethed af tykkelse.

Valg af tætningsringe

For det lavhastigheds gennemsøgningsproblem for den hydrauliske cylinder forårsaget af materialet i tætningselementet anbefales det at prioritere brugen af ​​en kombineret tætningsring med polytetrafluorethylen som tætningsmateriale; Hvis der vælges en læbestætning, anbefales det at bruge nitrilgummi eller lignende materialer til tætningselementet, da disse materialer har bedre følgelighed.

Valg af hydrauliske cylindertyper og strukturelle former

Vælg typen og den strukturelle form forHydraulisk cylinderbaseret på hovedkravene i hovedmaskinen; Bestem variationsmønsteret for belastningen på den hydrauliske cylinder på hvert trin i dens slagtilfælde og den krævede effektværdi baseret på den eksterne belastning, den bærer, såsom tyngdekraft, ekstern mekanismebevægelsesfriktionskraft, inerti kraft og arbejdsbelastning.

Valg af den interne struktur af den hydrauliske cylinder

Baseret på arbejdsbelastningen afHydraulisk cylinderog det valgte arbejdstryk på olien, bestem stemplets diametre og stempelstangen; Baseret på bevægelseshastigheden for den hydrauliske cylinder, bestemmer stemplets og stemplets stangens diameter og stemplet den hydrauliske pumpe; Vælg materialet i cylindertønden, beregn den ydre diameter; Vælg den strukturelle form for cylinderdækslet, beregn forbindelsesstyrken mellem cylinderdækslet og cylindertønden. Endelig bestemmer arbejdslængden i henhold til kravene i arbejdslaget arbejdslængden af ​​den hydrauliske cylinder og stempelstangens diameter. Generelt er arbejdslængden større end stempelstangens diameter. På grund af stempelstangens slanke karakter, skal verifikationen af ​​langsgående bøjningsstyrke og stabilitetsberegning af den hydrauliske cylinder udføres. Om nødvendigt designbuffer, udstødning og støvsikre enheder.
