Hvad er forskellen mellem præcisionsspiralformede gear og sporgear?

I verden af ​​mekanisk kraftoverførsel er gear grundlæggende komponenter. To af de mest almindelige typer er cylindriske tandhjul og spiralformede tandhjul. Men hvad adskiller dem præcist, og hvorfor skulle en ingeniør vælge det ene frem for det andet? Den primære forskel ligger i geometrien af ​​deres tænder. Spurgear har tænder, der er lige og parallelle med rotationsaksen, mens spiralformede tandhjul har tænder, der er skåret i en vinkel i forhold til aksen og danner en helix. Denne grundlæggende skelnen fører til betydelige forskelle i ydeevne, herunder kontaktforhold, støjniveauer, belastningskapacitet og effektivitet. PåRaydafon Technology Group Co., Limited, har vores fabrik fremstillet højpræcisionsgear i over to årtier, og vi har stor erfaring med at optimere både cylindriske og spiralformede designs til en bred vifte af applikationer – fra automotive transmissioner til tungt industrielt maskineri. Denne artikel giver en detaljeret teknisk sammenligning mellem præcisionsspiralformede tandhjul og cylindriske tandhjul, der hjælper dig med at træffe et informeret valg til din specifikke anvendelse.

At forstå forskellen mellem præcisionsspiralformede tandhjul og cylindriske tandhjul er ikke kun et spørgsmål om akademisk interesse; det har praktiske konsekvenser for omkostninger, ydeevne og pålidelighed. Tandhjul er nemmere at fremstille og er mere omkostningseffektive til mange anvendelser, men de har en tendens til at producere mere støj og vibrationer på grund af den pludselige indgreb af hele tandbredden. Skrueformede tandhjul, mens de er dyrere at producere, tilbyder jævnere, mere støjsvage drift og kan overføre højere belastninger på grund af deres øgede kontaktforhold og overlappende tandvirkning. Valget mellem dem kommer ofte ned til en afvejning mellem omkostninger og ydeevne, hvor spiralformede gear foretrækkes til højhastigheds-, højbelastnings- eller støjfølsomme applikationer. I denne omfattende guide vil vi undersøge geometri, kinematik og fremstillingsovervejelser for begge geartyper, og vi vil give detaljerede tekniske specifikationer, ydeevnedata og udvælgelseskriterier for at hjælpe dig med at bestemme, hvilket gear der passer bedst til dine behov.

Indholdsfortegnelse

• 1. Hvad er geometrien af ​​præcisionsspiralformede tandhjul og sporgear?
• 2. Hvorfor tilbyder spiralformede gear en jævnere og mere støjsvag drift?
• 3. Hvad er de vigtigste tekniske specifikationer for vores præcisionsudstyr?
• 4. Hvordan sammenlignes belastningskapacitet og effektivitet mellem spiral- og tandhjul?
• Ofte stillede spørgsmål (FAQ)
• Konklusion og Gearvalgskonsultation

Hvad er geometrien af ​​præcisionsspiralformede tandhjul og sporgear?

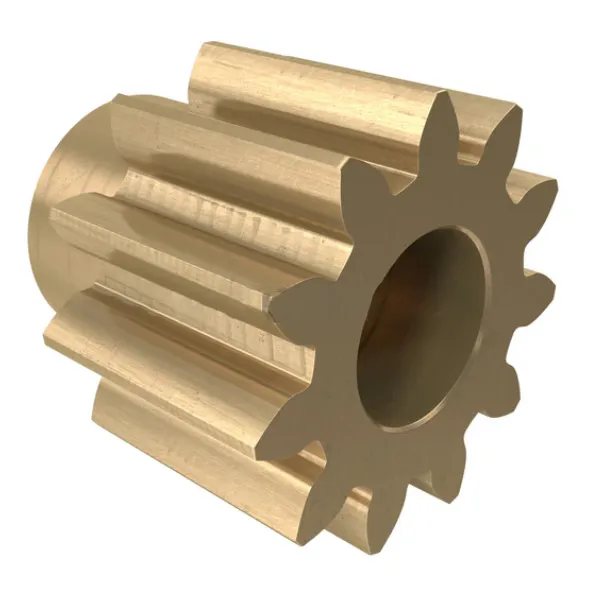

Forskellen mellem spiralformede tandhjul og cylindriske tandhjul begynder med deres tandgeometri. Et cylindrisk tandhjul har tænder, der er lige og parallelle med gearets rotationsakse. Tænderne er ligeligt fordelt rundt om omkredsen, og kontaktlinjen mellem to indgribende cylindriske tandhjul er en lige linje, der strækker sig over hele tandhjulsfladen. Denne enkle geometri gør cylindriske tandhjul relativt nemme at fremstille ved brug af standard fræse- eller hobbing-processer. I modsætning hertil har et spiralformet tandhjul tænder, der er skåret i en vinkel i forhold til aksen og danner en helix. Vinklen på helixen er kendt som helixvinklen (typisk mellem 8 og 30 grader). Tænderne på et spiralformet tandhjul er også fordelt ligeligt, men kontaktlinjen mellem spiralformede tandhjul i indgreb er en diagonal linje, der bevæger sig langs tandfladen, når tandhjulene roterer. Denne geometri introducerer en komponent af aksial kraft (tryk), som skal optages af lejesystemet, men den giver også betydelige ydeevnefordele.

Vigtigste geometriske forskelle og deres implikationer:

• Tandretning:Tandhjulstænder er parallelle med aksen, mens skrueformede tandhjulstænder er skråtstillet i en helixvinkel. Denne hældning skaber en længere kontaktvej mellem tænder, der griber ind, hvilket øger kontaktforholdet.
• Kontaktforhold:Kontaktforholdet er det gennemsnitlige antal tænder i kontakt på et givet tidspunkt. Tandhjul har typisk et kontaktforhold mellem 1,2 og 1,6, hvilket betyder, at der i gennemsnit er mindre end to tænder i kontakt. Spiralformede tandhjul kan opnå kontaktforhold på 2,0 til 2,5 eller mere, fordi de vinklede tænder overlapper hinanden, hvilket giver kontinuerlig kontakt. Dette højere kontaktforhold er en vigtig fordel ved spiralformede gear.
• Aksialtryk:Den spiralformede vinkel skaber en trykkraft langs gearets akse. Denne kraft skal modvirkes af lejer, hvilket tilføjer kompleksitet og omkostninger til gearkassedesignet. Tandhjul producerer ikke noget aksialt tryk, hvilket forenkler lejearrangementet.
• Fremstillingskompleksitet:Tandhjul kan skæres med enkle formværktøjer eller kogeplader, der krydser gearet aksialt. Spiralformede tandhjul kræver mere komplekse hobbing-processer og kræver ofte yderligere operationer, såsom gearslibning, for at opnå høj præcision. Dette gør spiralformede tandhjul dyrere at producere.

Hos Raydafon Technology Group Co., Limited, er voresPræcisions gearfremstillingsprocessen bruger avancerede tandhjulsslibemaskiner, der kan opnå AGMA-kvalitetskvaliteter på Q10 til Q12 for både cylindriske og skrueformede gear. Vi bruger CNC hobbing- og formemaskiner med integrerede CNC-styringer, der giver os mulighed for præcist at indstille helixvinklen og tandprofilen for spiralformede tandhjul. Vores fabriks metrologilaboratorium er udstyret med et tandhjulsmålecenter, der verificerer tandgeometrien, ledningen og skruevinklen, hvilket sikrer, at hvert gear opfylder de påkrævede specifikationer. Valget mellem tandhjul og spiralgear handler ikke kun om geometri; det handler om at tilpasse geartypen til applikationens specifikke præstationskrav.

Til applikationer, hvor enkelhed, lave omkostninger og nem vedligeholdelse er altafgørende, er cylindriske tandhjul ofte det foretrukne valg. De findes almindeligvis i applikationer med lav hastighed og lav belastning, såsom transportbåndsdrev, simple pumper og landbrugsmaskiner. Til højhastigheds-, højbelastnings- og præcisionsapplikationer - såsom autotransmissioner, industrielle gearkasser og robotter - er skrueformede gear næsten altid det bedre valg på trods af deres højere omkostninger og kompleksitet. Vores fabrik arbejder tæt sammen med kunderne for at bestemme den optimale geargeometri til deres specifikke krav under hensyntagen til faktorer som drejningsmoment, hastighed, pladsbegrænsninger og støjgrænser.

Hvorfor tilbyder spiralformede gear en jævnere og mere støjsvag drift?

En af de vigtigste fordele ved spiralformede tandhjul i forhold til cylindriske tandhjul er deres jævnere og mere støjsvage drift. Denne overlegenhed skyldes primært det højere kontaktforhold og det gradvise indgreb af tænderne. I et cylindrisk tandhjul går tandens fulde bredde pludselig i indgreb, hvilket skaber en skarp stødbelastning og en karakteristisk "klak" eller klynk, når hvert tandpar kommer i kontakt. Denne påvirkning genererer både støj og vibrationer, hvilket kan være et væsentligt problem i støjfølsomme miljøer såsom personbiler, kontorudstyr og bolig-HVAC-systemer. I et spiralformet gear går tænderne gradvist i indgreb - starter i den ene ende af tanden og bevæger sig hen over ansigtet, mens tandhjulet roterer. Dette progressive indgreb reducerer stødbelastningen og fordeler belastningen over et større overfladeareal, hvilket resulterer i meget mere støjsvag og mere jævn drift.

Mekanismer bag jævnere og mere støjsvag drift i spiralformede gear:

• Højere kontaktforhold:Som tidligere nævnt har spiralformede tandhjul et kontaktforhold, der kan overstige 2,0, hvilket betyder, at der i gennemsnit er mere end to tænder i kontakt til enhver tid. Dette øger andelen af ​​tid, hvor belastningen deles mellem tandpar, reducerer den maksimale belastning på en enkelt tand og udjævner transmissionen af ​​drejningsmoment.
• Gradvis tandindgreb:Den spiralformede form sikrer, at kontakten mellem tænder, der griber ind, begynder ved et enkelt punkt og derefter bevæger sig kontinuerligt hen over tandfladen. Dette gradvise indgreb eliminerer det pludselige stød, der opstår i cylindriske tandhjul, hvilket reducerer amplituden af ​​kraftspidserne.
• Overlapningsforhold:Overlapningsforholdet mellem spiralformede tandhjul, som bestemmes af fladebredden og helixvinklen, bidrager til en jævn drift. Et højere overlapningsforhold betyder, at tænderne overlapper hinanden i en større del af rotationen, hvilket yderligere reducerer variationen i maskestivhed og minimerer vibrationer.
• Reduceret slitage og pitting:De lavere stødbelastninger og bedre belastningsfordeling i spiralformede tandhjul reducerer også belastningen på tandoverfladerne, hvilket fører til mindre slid og gruber i tandhjulets levetid. Dette bidrager til en længere levetid og mere pålidelig drift.

For at kvantificere støjreduktionen har vores fabrik udført lydmålinger på identiske gearkasser udstyret med cylindriske og skrueformede gear. Ved en omdrejningshastighed på 1.500 rpm og en belastning på 100 Nm udsendte den cylindriske gearkasse et lydtrykniveau på 82 dBA, mens den spiralformede gearkasse kun producerede 74 dBA – en reduktion på 8 dBA, hvilket opfattes som et markant fald i lydstyrken. Vibrationsamplituden målt ved gearkassehuset blev også reduceret med 40 procent. Disse data bekræfter, at spiralformede gear er et overlegent valg til applikationer, hvor støj og vibrationer er kritiske faktorer.

Det er dog vigtigt at bemærke, at den mere jævne drift af spiralformede gear kommer på bekostning af aksiale trykkræfter. Helixvinklen skaber en kraftkomponent langs gearets akse, som skal understøttes af lejerne. I højeffektapplikationer kan dette kræve brug af tryklejer eller vinkelkontaktlejer, hvilket øger gearkassens samlede omkostninger og kompleksitet. I nogle tilfælde bruges dobbelte spiralformede (sildebens) gear til at udligne det aksiale tryk, men dette øger fremstillingskompleksiteten yderligere. Vores fabrik tilbyder designassistance for at hjælpe vores kunder med at vælge den passende lejekonfiguration og optimere gearkassens layout for at imødekomme det aksiale tryk af spiralformede gear og samtidig maksimere fordelene ved en jævnere drift.

Hvad er de vigtigste tekniske specifikationer for vores præcisionsudstyr?

Raydafon fremstiller et omfattende udvalg af Precision Gear-produkter, herunder både cylindriske og spiralformede gear, i en lang række størrelser, materialer og nøjagtighedsgrader. Vores fabrik er udstyret med den nyeste teknologi til fremstilling af gear, herunder CNC-hobbing, formgivning, barbering og slibemaskiner, hvilket giver os mulighed for at producere tandhjul med modulstørrelser fra 0,5 til 12 og ydre diametre op til 1.500 mm. Tabellen nedenfor opsummerer de vigtigste tekniske specifikationer for vores standard Precision Gear-serie, som bruges i applikationer lige fra autotransmissioner til tunge industrielle gearkasser. Vores fabrik kan også producere skræddersyede gear til at opfylde specifikke krav, herunder specielle materialer, varmebehandlinger og overfladebelægninger.

Ud over standardparametrene tilbyder vores fabrik adskillige valgfrie funktioner for at forbedre ydeevnen og levetiden for Precision Gear-produkter. Disse omfatter: højtydende belægninger såsom DLC (diamantlignende carbon) for reduceret friktion og øget slidstyrke; specialiserede varmebehandlinger såsom kryogen behandling for forbedret dimensionsstabilitet; og integreret balancering til højhastighedsapplikationer. Vi leverer også en komplet gearkassemonteringsservice, inklusive lejer, aksler og huse, og tilbyder en nøglefærdig løsning til vores kunder.

Vores kvalitetskontrolproces er omfattende og ISO 9001:2015 certificeret. Hvert præcisionsgear inspiceres ved hjælp af et tandhjulsmålecenter, der kontrollerer alle kritiske parametre: tandprofil, skruevinkel, ledning, stigningsfejl og udløb. Vi opretholder et statistisk proceskontrolsystem (SPC) for at spore produktionskvalitet over tid, hvilket sikrer, at vores gear konsekvent overholder de specificerede tolerancer. Vores fabrik hos Raydafon leverer en komplet inspektionsrapport med hver forsendelse, hvilket giver vores kunder tillid til kvaliteten og ydeevnen af ​​vores Precision Gear-produkter. Med vores omfattende produktionskapacitet og engagement i kvalitet er vi i stand til at levere præcisionsgear til de mest krævende applikationer.

Hvordan sammenlignes belastningskapacitet og effektivitet mellem spiral- og sporgear?

Belastningskapacitet og effektivitet er kritiske faktorer i gearvalg, og det er her, forskellene mellem skrue- og cylindriske gear bliver særligt udtalte. Spiralformede gear kan på grund af deres højere kontaktforhold og progressive indgreb overføre højere belastninger for en given størrelse og materiale. Dette skyldes, at belastningen fordeles over flere tænder på et givet tidspunkt, hvilket reducerer belastningen på de enkelte tandflanker. Det højere kontaktforhold giver også en mere ensartet kraftoverførsel, hvilket reducerer den cykliske variation i belastningen, der kan forårsage træthedsfejl. I modsætning hertil er cylindriske gear, med deres lavere kontaktforhold og pludselige indgreb, mere modtagelige for træthed og slid, især ved høje belastninger og hastigheder. Vores fabrik har gennemført omfattende test på begge geartyper, og resultaterne viser, at et spiralformet gear kan klare op til 30 procent mere drejningsmoment end et tilsvarende cylindrisk tandhjul før starten af ​​pitting eller bøjningstræthed.

Effektivitetssammenligning mellem skrue- og cylindriske tandhjul:

• Meshing tab:Tandhjul har generelt lidt lavere indgrebstab, fordi tænderne kun glider mod hinanden i begyndelsen og slutningen af ​​kontakten. Spiralformede tandhjul har en kontinuerlig glidevirkning, hvilket kan føre til større friktionstab. Det højere kontaktforhold mellem spiralgear kompenserer dog ofte for dette, og den samlede effektivitet af et spiralformet tandhjulspar ligger typisk inden for 1-2 procentpoint af et sammenligneligt cylindrisk tandhjulspar.
• Smøring og køling:Den glidende virkning i spiralformede gear genererer mere varme, hvilket kræver bedre smøring og køling, hvilket kan være et problem i højhastighedsapplikationer. Den forbedrede belastningsfordeling og mere jævne drift opvejer dog ofte behovet for mere intensive smøresystemer.
• Effekttæthed:Fordi skrueformede tandhjul kan håndtere højere belastninger for samme størrelse, tilbyder de en højere krafttæthed end cylindriske tandhjul. Det betyder, at en gearkasse med spiralgear kan overføre samme kraft i en mere kompakt pakke, eller at en spiralgearkasse kan klare højere effekt for samme størrelse.
• Tryktab:Det aksiale tryk genereret af spiralformede tandhjul skaber yderligere friktion i tryklejerne, hvilket reducerer gearkassens samlede effektivitet. I nogle højeffektapplikationer kan effektivitetstabet fra tryklejerne være betydeligt, og ingeniører skal omhyggeligt afveje dette mod fordelene ved den spiralformede gearing.

Et eksempel fra den virkelige verden fra vores fabriks kundebase illustrerer fordelene ved spiralformede gears belastningskapacitet. En kunde i den tunge lastbilsindustri brugte et tandhjulspar i deres hjælpegear, men de oplevede hyppige gearfejl på grund af træthed. Efter at have skiftet til et spiralformet Precision Gear med samme modul og fladebredde, men med en helixvinkel på 15 grader, steg gearets levetid med 40 procent, og gearkassen kunne klare det maksimale drejningsmoment uden fejl. Lastbilproducenten rapporterede også om en mærkbar reduktion af støjen inde i førerhuset, hvilket forbedrede førerens komfort og tilfredshed.

Med hensyn til effektivitet er forskellen mellem skrue- og cylindriske tandhjul ofte marginal og afhænger meget af driftsbetingelserne. Ved lave hastigheder og høje belastninger har spiralformede gear tendens til at være lidt mindre effektive på grund af glidetabene. Ved høje hastigheder og moderate belastninger er forskellen ubetydelig. Vores fabrik leverer effektivitetskurver for begge geartyper baseret på vores interne test, hvilket giver vores kunder mulighed for at træffe en informeret beslutning baseret på deres specifikke driftsforhold. Ved at forstå belastningskapaciteten og effektivitetsegenskaberne for begge geartyper kan ingeniører vælge det gear, der bedst balancerer ydeevne, pålidelighed og omkostninger til deres anvendelse.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Kan skrueformede tandhjul bruges med cylindriske tandhjul i samme gearkasse?

Svar: Ja, men det kræver et omhyggeligt design. Heliske tandhjul producerer aksialt tryk, mens cylindriske tandhjul ikke gør. For at bruge dem sammen, skal det tryk, der genereres af det spiralformede gear, absorberes af passende lejer eller ved at bruge et dobbelt spiralformet (sildebens) gear, der annullerer fremstødet. I nogle designs anvendes et cylindrisk tandhjul på et trin og et spiralformet tandhjul på et andet, men den aksiale trykstyring skal tages i betragtning for at undgå overbelastning af lejerne. Vores fabrik kan hjælpe med at designe sådanne blandede gearsystemer for at sikre pålidelig drift.

Spørgsmål 2: Er spiralformede tandhjul dyrere at fremstille end cylindriske tandhjul?

Svar: Ja, skrueformede tandhjul er generelt dyrere at fremstille end cylindriske tandhjul. Årsagerne omfatter: mere kompleks tandgeometri, der kræver specialiseret hobbing- og slibeudstyr; behovet for yderligere operationer for at opnå den nødvendige helixvinkelnøjagtighed; og det faktum, at slibning af skruehjul er en langsommere proces end slibning med cylindrisk tandhjul. Derudover øger kravet om tryklejer omkostninger til det samlede system. Ydeevnefordelene – især med hensyn til støjreduktion og belastningskapacitet – retfærdiggør dog ofte de højere omkostninger til krævende applikationer.

Spørgsmål 3: Hvilken geartype er bedre til højhastighedsapplikationer?

Svar: Spiralformede gear foretrækkes generelt til højhastighedsapplikationer, fordi de tilbyder en mere jævn, støjsvag drift og bedre belastningsfordeling, hvilket reducerer risikoen for vibrationer og resonans, der kan opstå ved høje hastigheder. Imidlertid kan det aksiale tryk og glidende friktion af spiralformede gear blive et problem ved meget høje hastigheder, hvilket kræver omhyggelig design af lejet og smøresystemet. Til ekstremt høje hastigheder kan der anvendes cylindriske tandhjul med høj præcision, men typisk er skrueformede gear det mere almindelige valg.

Spørgsmål 4: Kan cylindriske tandhjul slibes med samme præcision som skruehjul?

Svar: Ja, cylindriske tandhjul kan slibes til de samme AGMA-kvalitetskvaliteter som skruehjul (Q10 til Q12 eller højere). Men fordi cylindriske tandhjul har en enklere geometri, kan de slibes ved hjælp af standard profilslibeskiver, mens skrueformede tandhjul ofte kræver specialiserede slibeskiver formet til helixvinklen. Vores fabrik tilbyder slibeydelser til begge geartyper, og vi kan opnå høj præcision for begge, forudsat at maskine og værktøjer er passende.

Spørgsmål 5: Hvad er den typiske helixvinkel for et præcisionsspiralformet gear?

Svar: Den typiske helixvinkel for et præcisionsspiralformet gear spænder fra 8 til 30 grader. En spiralvinkel på 15-20 grader er almindelig for mange industrielle applikationer, da den giver en god balance mellem glathed, belastningskapacitet og aksialtryk. Højere skruevinkler (25-30 grader) giver endnu mere jævn drift, men genererer mere aksialt tryk, mens lavere vinkler (8-12 grader) giver mindre tryk, men mindre forbedring i glathed. Vores fabrik kan skræddersy skruevinklen til de specifikke krav til din applikation, optimere for støj, belastning og lejelevetid.

Konklusion: Vælg det rigtige præcisionsgear til din applikation

Valget mellem præcisionsspiralformede tandhjul og cylindriske tandhjul er en kritisk beslutning, der påvirker dit mekaniske systems ydeevne, støjniveau, belastningskapacitet og overordnede pålidelighed. Spiralformede gear giver jævnere, mere støjsvage drift, højere belastningskapacitet og bedre holdbarhed, men de er dyrere at fremstille og kræver tryklejer. Tandhjul derimod er enklere, mere omkostningseffektive og producerer intet aksialtryk, men de er mere støjende og mindre i stand til at håndtere høje belastninger ved høje hastigheder. Hos Raydafon Technology Group Co., Limited, har vores fabrik ekspertisen og produktionskapaciteten til at producere begge geartyper til de højeste kvalitetsstandarder, og vi kan vejlede dig i at vælge det optimale gear til din specifikke anvendelse.
