Slipkobling PTO-aksel til skiveslåmaskine 1340
  • Slipkobling PTO-aksel til skiveslåmaskine 1340Slipkobling PTO-aksel til skiveslåmaskine 1340
  • Slipkobling PTO-aksel til skiveslåmaskine 1340Slipkobling PTO-aksel til skiveslåmaskine 1340

Slipkobling PTO-aksel til skiveslåmaskine 1340

Engrosudskiftning af glidekoblings-PTO-aksel til skiveslåmaskine 1340 / Hesston 1340 og 1345. 55N dobbelt CV-enhed erstatter et 80-graders CV-led på traktorsiden og et 50-graders CV-led på diskbinesiden. Traktorforbindelse er typisk 1.375-21; Redskabsforbindelsen er 1,50" rund klemme; konstruktionen bruger 1-3/8" 6-spline ender. Dobbeltpladefriktionskoblingen er indstillet til 2.800 N·m slipmoment og kobler ind igen efter overbelastning. Varenummer 14656849, 82-14656849 og 83-14656849 er angivet for komplet montering, redskabshalvdel og traktorhalvdel. Kompatibilitet omfatter Hesston 1340/1345, vælg CaseIH 8312, Massey Ferguson PTD 12 og New Idea 5512. MOQ, tilpasning og leveringstid er angivet pr. ordre, efter at varenummeret og forbindelsesstørrelsen er bekræftet.

Engros OEM-udskiftning · Skiveplæneklipper drivlinje

Engros Slip Clutch PTO-aksel til skiveslåmaskine 1340 — Specifikationer, MOQ, tilpasning og leveringstid for Hesston 1340/1345 og kompatible skiveklippere

Dette er en udskiftning af glidekoblings-PTO-aksel til skiveslåmaskine 1340 og Hesston 1340/1345-gruppen. Siden er bygget omkring de tre kontroller, der afgør, om akslen passer: CV-ledsvinklen på hver side, traktoren og redskabstilslutningsstørrelser, og slipmomentet, der beskytter diskbingearkassen. Varenumre for det komplette montering, redskabshalvdelen og traktorhalvdelen er anført nedenfor, så du kan matche den eksisterende enhed før anmode om et tilbud.

Engros tilbudPer ordre
MOQOpgivet pr. ordre
TilpasningTegningsbaseret
LeveringstidOpgivet pr. ordre

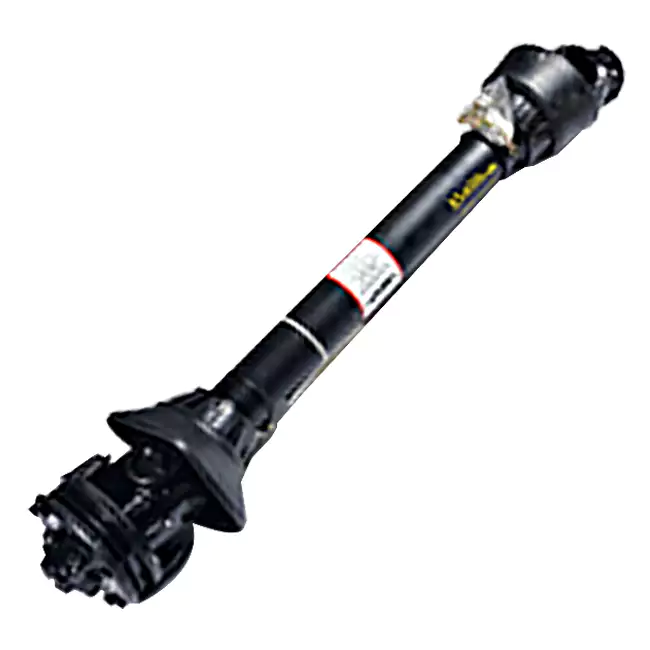

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Komplet 55N dobbelt CV-enhed med slipkobling — traktorside 80-graders CV, diskbineside 50-graders CV.

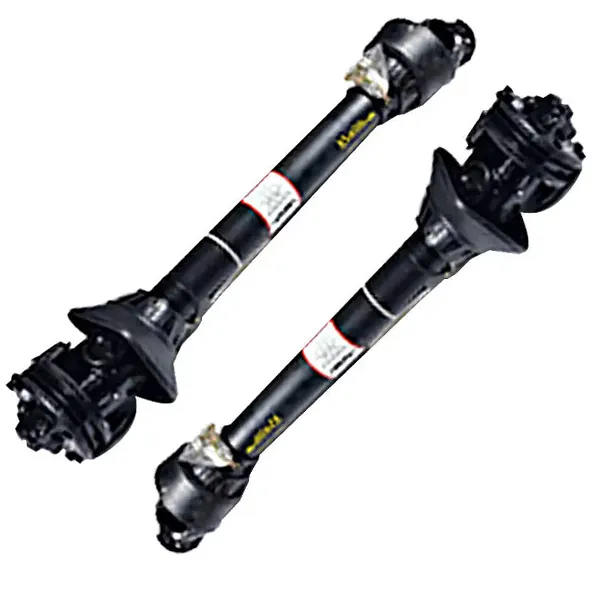

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Koblings- og ågdetalje — dobbeltpladefriktionskobling og 1-3/8 tommer 6-spline ende.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV-ledsvinkelreference — 80-graders traktorside og 50-graders diskbineside.

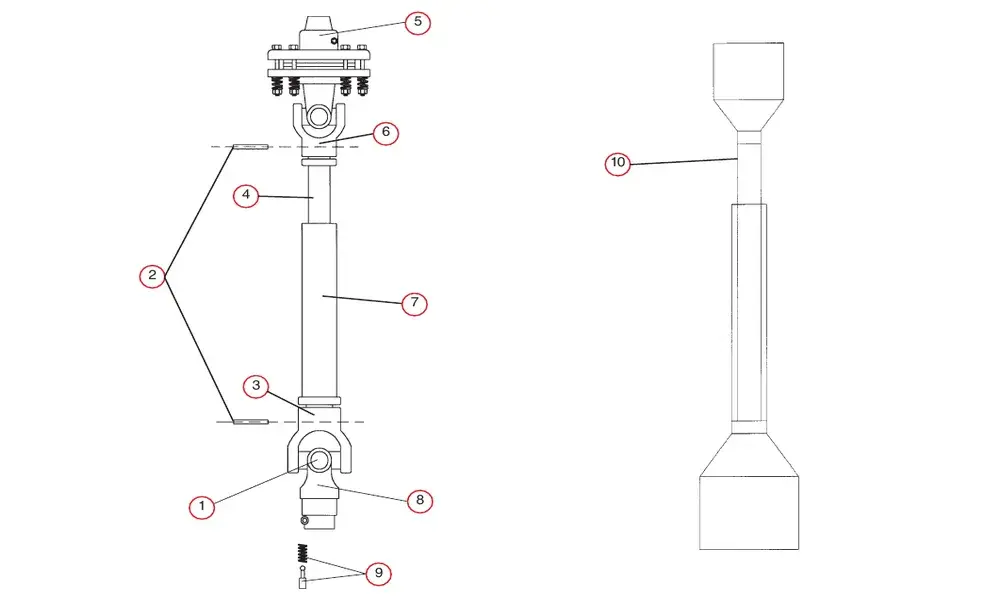

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Sprængbillede af dele — krydssæt, røråg, glidekoblingsenhed og sikkerhedsskjold.
  • Hesston1340 / 1345
  • CaseIHvælg 8312
  • Massey FergusonPTD 12
  • Ny ide 5512
  • 55Ndobbelt CV
  • 2.800 N·mglidemoment

Drivlinje og kobling

Originalt udstyrsreference
55N
CV-vinkel på traktorsiden
80 grader
CV-vinkel på diskbinesiden
50 grader
Indgangsaksel
Typisk 1,50" rund
Traktor/redskab slutter
1-3/8" 6-spline
Traktorforbindelse i 14656849
1,375-21
Implementer forbindelse
1,5" RD klemme
Glidekobling type
Dobbeltpladefriktion
Glidemoment
2.800 N·m
Strømafbrydelse ved overbelastning
Inden for 0,3 sekunder
Selvnulstilling efter slip
Inden for 30 sekunder

Konstruktion og Beskyttelse

Skaft materiale
40Cr legeret stål
Overfladebehandling
Dacromet anti-rust
Saltsprøjtebestandighed
Overstiger 1.000 timer
Tætningsarrangement
Tre-læbe skelet olietætning + magnetisk ring til fjernelse af spåner
Støvbeskyttelse
Fuldt lukket støvdæksel
Forureningsreference
ISO 4406 18/16 efter 500 timer i sand, støv og dug
Reference for knivhastighed
1.800–2.200 o/min
Dæmpning
Hydraulisk dæmpning + fjederforspænding
Slidindikation
Visuel slidindikatorring
Brændstofforbrug reference
12% reduktion i leveret materiale

Delnummertabel — komplet samling og halvdele

55N dobbelt CV-samling og halvaksel varenumre
Varenummer Traktor Implementere Beskrivelse
14656849 1,375-21 1,5" RD klemme 55N 80x50 Dobbelt CV
82-14656849 ingen 1,5" RD klemme 55N 50 grader CV halvdel (redskab)
83-14656849 1,375-21 ingen 55N 80 grader CV halvdel (traktor)

Den komplette samling er varenummeret, der skal bestilles, når begge halvdele udskiftes. Hvis kun traktoren halv eller redskabshalvdelen er slidt, halvdelen af skaftet passer til. De to halvdele er opført separat pga CV-vinklen er forskellig mellem traktorsiden og diskbinesiden. For andre diskplæneklippere, sePTO aksel til diskbinerkategori.

Produktdele — Referencenumre for Serviceudskiftning

Servicedele efter referencenummer og varenummerkolonne
Ref. Ingen. Del navn 147129 147134 147248
1 Cross Kit 170015 170020 170020
2 Rullepind 170120 170120 170120
3 Kvinde rørende åg 151050 151070 151070
4 Inderrør 151090 151092 151092
5 Glidekoblingssamling — — —
6 Han rørende åg 151045 151065 151065
7 Yderrør 151091 151093 151093
8 Traktor endeåg 151035 151055 151055
9 Quick Disconnect Pin 170110 170110 170110
10 Sikkerhedsskjold 124310 124315 124315
10 Sikkerhedsskjold Eurocardan 124311 124316 124316

Reservedelstabellen er til serviceudskiftning af individuelle komponenter. Når du bestiller en komplet erstatningsaksel, brug samlenummeret i den foregående tabel. Jo brederePTO aksel rækkeviddelister anden landbrugs drivlinje kategorier.

Koblingsadfærd — Hvad 2.800 N·m indstillingen beskytter

Under normal græsslåning

Koblingstilstand
Forlovet
Moment overført
Op til 2.800 N·m
Reference for knivhastighed
1.800–2.200 o/min
Dæmpning
Hydraulisk + fjederforspænding

Dobbeltpladefriktionskoblingen forbliver aktiveret, mens skiveslåmaskinen klipper normalt. Den hydrauliske dæmpning og Fjederforspændingsarrangementet er beregnet til at holde klingens hastighed stabil, når modstanden svinger på skråninger og våde jorden.

Når plæneklipperen rammer en sten eller rod

Koblingstilstand
Udskridninger
Strømafbrydelse
Inden for 0,3 sekunder
Nulstil
Selvnulstilles inden for 30 sekunder
Slidkontrol
Visuel slidindikatorring

Slipkoblingen er den del, der tager stødet i stedet for diskbine-gearkassen. Den selvnulerende fjeder systemet genopretter transmissionen, efter at forhindringen er fjernet, og slidindikatorringen giver en visuel reference til når koblingspladerne trænger til opmærksomhed.

Det 2.800 N·m slipmoment er det tal, der er angivet i det medfølgende produktmateriale. Bekræft indstillingen mod skiveslåmaskinemodel og traktorens PTO før bestilling. For den matchende redskabs drivlinje, sePTO aksel til New Holland diskbinerside som en krydsreference for diskbine-sidekonfigurationer.

Før du anmoder om et tilbud

  1. Bekræft plæneklipperens model og det eksisterende reservedelsnummer

    Skiveklipper 1340, Hesston 1340/1345, vælg CaseIH 8312, Massey Ferguson PTD 12 og New Idea 5512 er kompatibilitetsreferencerne i det medfølgende materiale. Det eksisterende akselvarenummer er den hurtigste måde at bekræfte udskiftningen på.

  2. Bekræft traktorens PTO-spline

    Den komplette enhed 14656849 er opført med en 1.375-21 traktortilslutning. Hvis traktoren bruger en anden PTO-studs, bekræftes traktorhalvdelen separat med 83-14656849 eller tilsvarende.

  3. Bekræft redskabsforbindelsen

    Redskabssiden er angivet som en 1,5" RD-klemme i den komplette samling og i redskabshalvdelen 82-14656849. Hvis diskbineindgangen bruger en anden klemme eller åg, skal du bekræfte redskabshalvdelen før bestilling.

  4. Bekræft slipmomentet og koblingens tilstand

    Koblingen er indstillet til 2.800 N·m i det medfølgende materiale. Hvis den eksisterende kobling er blevet justeret, eller plæneklipperen kører med en anden gearkasse, bekræftes slipindstillingen i forhold til plæneklipperens manual, før udskiftningen tilbydes.

MOQ, tilpasning og leveringstid er angivet pr. ordre, fordi de afhænger af, om ordren er for en komplet samling eller en halvaksel, og om tilslutningsstørrelserne passer til standard varenumre. Intet på denne side forpligter sig til en fast MOQ eller leveringstid, der ikke ville holde for en anden konfiguration. Til en relateret drivlinje kategori, sePTO aksel til foderblandererækkevidde.

Send plæneklipperens model og eksisterende reservedelsnummer

Send skiveslåmaskinemodellen, det eksisterende akselvarenummer og traktorens PTO-spline. Vi vil bekræfte om den komplette samling 14656849, redskabshalvdelen 82-14656849 eller traktorhalvdelen 83-14656849 er den rigtige match, og afgiv et tilbud med MOQ og leveringstid for den konfiguration.
